El Corazón de la Máquina: Un Análisis Profundo del Chasis de Harley-Davidson
El chasis de una motocicleta es mucho más que un simple armazón; es la columna vertebral que define su comportamiento, su estética y su alma. En el universo Harley-Davidson, el chasis es un componente icónico, cargado de historia y evolución, que ha sido fundamental para forjar la leyenda de estas máquinas. Desde sus humildes comienzos hasta las configuraciones modernas, el diseño del chasis de Harley-Davidson ha respondido a las exigencias de rendimiento, durabilidad y, sobre todo, a la inconfundible identidad de la marca.

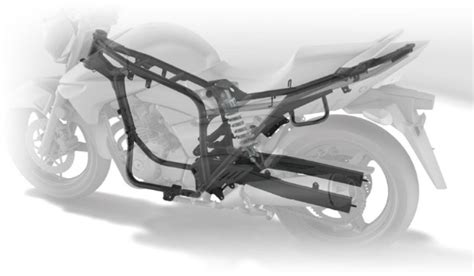

La Función Primordial del Chasis: Rigidez y Conexión
El cometido del bastidor en toda moto, y por tanto también en las Harley-Davidsons, es conectar la rueda trasera y la delantera con la mayor rigidez torsional posible, aparte del "punto de articulación predeterminado" de la pipa de dirección. Este principio de ingeniería es crucial. Un chasis robusto y con la rigidez adecuada asegura que la moto responda de manera predecible a las acciones del piloto, transmitiendo las fuerzas de la carretera de forma controlada y manteniendo la estabilidad en diversas condiciones. La pipa de dirección, el punto donde el manillar se une al chasis, es fundamental para el control direccional. El chasis no solo soporta el peso de todos los componentes, sino que también debe integrarse armónicamente con la transmisión, ser flexible a las vibraciones inherentes a un motor de gran cilindrada y a las cargas elevadas provocadas por el terreno, ya sea una carretera asfaltada o un camino más irregular.
Además de su función estructural, el chasis de una Harley-Davidson está diseñado para ser resistente a la corrosión, un aspecto vital para la longevidad de la máquina, especialmente en entornos urbanos o costeros. La facilidad de acceso a todos los demás componentes, como el motor, la caja de cambios y el depósito de aceite, es otro factor de diseño importante, que simplifica las tareas de mantenimiento y reparación, permitiendo a los propietarios mantener sus máquinas en óptimas condiciones a lo largo del tiempo. En caso de emergencia, la reparabilidad del chasis es una consideración que, aunque menos frecuente en la práctica moderna, se ha tenido en cuenta en su concepción histórica.
Raíces Históricas: La Evolución del Bastidor Harley-Davidson
Las primeras motocicletas Harley-Davidson, allá por 1903, mostraban un parentesco constructivo innegable con las bicicletas de seguridad de la época, un diseño que apenas contaba con 20 años de antigüedad. Las ruedas eran un poco más estables y los tubos del bastidor un poco más resistentes, reflejando las primeras incursiones en la motorización de vehículos de dos ruedas. El diseño inicial del chasis era bidimensional, extendiéndose entre la pipa de dirección y el tubo del sillín, y presentaba un único bucle alrededor del motor. Este diseño de un solo bucle se mantuvo en Harley-Davidson hasta los modelos de 1935-1936.

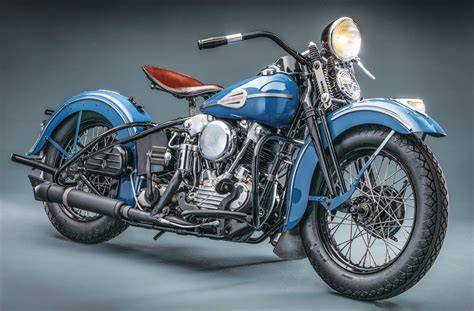

Fue la legendaria motocicleta Knucklehead de 61" la que introdujo una novedad significativa: un bastidor con dos tubos descendentes rodeando el motor. Al año siguiente, los motores de válvulas laterales de gran cilindrada (modelos U, UL y ULH) también adoptaron este diseño de doble bucle. A menudo, cuando se habla de "chasis rígidos", nos referimos precisamente a estos bastidores de doble bucle, aunque es importante recordar que los bastidores anteriores también proporcionaban una guía rígida para la rueda trasera. Los modelos 750 cc mantuvieron el diseño de bucle único hasta su cese de producción en 1952. Curiosamente, el diseño de bucle único siguió disponible en los modelos Servi-Car hasta 1973, demostrando la robustez y funcionalidad de esta configuración básica.
El Chasis Moderno: Materiales y Construcción
Los bastidores de las motocicletas Harley-Davidson, incluyendo aquellos disponibles en el mercado de recambios, se fabrican tradicionalmente utilizando acero y acero fundido. Los componentes fabricados en acero fundido se emplean estratégicamente en puntos donde se requiere una rigidez excepcional, como en la zona de la pipa de dirección. Las articulaciones y uniones del chasis se unen mediante tubos de acero. Esta división en el uso de materiales, acero y acero fundido, tiene sus raíces en épocas pasadas, cuando los bastidores se unían mediante soldadura fuerte en lugar de la soldadura blanda moderna. La elección de estos materiales garantiza la durabilidad y la resistencia necesarias para soportar las exigencias de conducción y el paso del tiempo.
Identificando tu Harley: El Número de Identificación del Vehículo (VIN)
Cada motocicleta Harley-Davidson lleva consigo un número de identificación único, el VIN (Vehicle Identification Number), que proporciona información detallada sobre su origen y especificaciones. Un VIN abreviado, que muestra el modelo, el tipo de motor, el modelo del año y el número secuencial del vehículo, está estampado en el lado izquierdo del cárter, debajo de la culata del cilindro trasero.

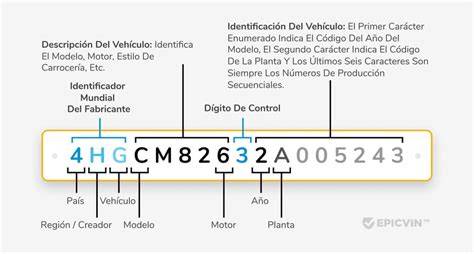

La composición del VIN es estandarizada y ofrece una lectura clara de las características de la motocicleta. Por ejemplo, en los modelos V-Rod 2017, la tabla de composición del VIN revela detalles importantes:
- Posición 1 (Identificador Mundial del Fabricante): Indica el país de origen. "1HD" significa fabricado originalmente en EE. UU., "5HD" fabricado originalmente en EE. UU. para venta fuera de EE. UU., y "932" fabricado originalmente en Brasil, entre otras designaciones.
- Posición 2 (Tipo de Motocicleta): En el caso de Harley-Davidson, un "1" generalmente denota una motocicleta de gran cilindrada (901 cm³ o mayor).
- Posición 3 (Modelo): Se refiere al modelo específico de la motocicleta, consultable en tablas detalladas.
- Posición 4 (Tipo de Motor): Identifica el motor, como por ejemplo "H" para el motor Revolution® de 1247 cm³, refrigerado por líquido e inyección de combustible.
- Posición 5 (Calibración/Configuración, Introducción): Especifica la configuración regional o de mercado, como EE. UU. (DOM), California (CAL), Canadá (CAN), Japón (JPN), etc. Existen introducciones normales y especiales o a mitad de año.
- Posición 6 (Dígito de Comprobación del VIN): Un dígito de seguridad que puede variar de 0 a 9 o ser una X.
- Posición 7 (Modelo del Año): Indica el año del modelo, utilizando letras como "H" para 2017.
- Posición 8 (Planta de Armado): Señala la planta donde se ensambló la motocicleta, como Kansas City, MO (K) o H-D Brasil-Manaus (D).
- Posición 9 (Número Secuencial): Un número único que identifica la unidad específica dentro de la producción.
Esta detallada información proporcionada por el VIN es fundamental para identificar piezas de repuesto, realizar modificaciones o simplemente para conocer la historia completa de tu Harley-Davidson.
Personalización y Mantenimiento: Componentes del Chasis y Accesorios
El mundo de las Harley-Davidson es sinónimo de personalización, y el chasis ofrece un lienzo amplio para ello. La oferta de componentes abarca desde piezas de reemplazo de estilo original hasta elementos diseñados para mejorar el rendimiento o modificar la estética.
Mejorando el Manejo y la Estabilidad
Para los modelos Touring, existe un estabilizador para chasis diseñado para mejorar el manejo, manteniendo el conjunto de motor/basculante alineado con el chasis. Este componente es crucial para optimizar la respuesta de la moto, sin causar vibraciones adicionales ni afectar negativamente la distancia al suelo.
Componentes del Basculante y Transmisión
El basculante, la parte del chasis que aloja la rueda trasera y permite su movimiento, también es objeto de atención para el mantenimiento y la mejora. Se ofrecen juegos de tensores de estilo original, tanto cincados como cromados, diseñados para instalarse en el basculante de la rueda trasera. Estos tensores son aptos para una amplia gama de modelos Harley-Davidson, abarcando desde los años 1973 hasta 2021, dependiendo de la configuración específica.
Para la unión del motor con el chasis, se utilizan silentblocks de goma de estilo original. Estos componentes son esenciales para absorber vibraciones y asegurar una conexión suave entre el motor y la estructura principal de la moto. Existen silentblocks traseros y delanteros, diseñados para modelos específicos como Sportster XL, XR1200 y modelos Touring FLT/FXR, con referencias originales Harley-Davidson que facilitan la identificación y sustitución.
Guardabarros y Estética
Los guardabarros juegan un papel tanto funcional como estético. Se ofrecen guardabarros traseros universales, como el modelo Rhino de 28,5 cm de ancho, construidos en acero de alta calidad para transformaciones personalizadas. También hay guardabarros traseros específicos para modelos como las HD Softail 00-17, fabricados igualmente en acero.
Componentes de Dirección y Rodamientos
El mantenimiento de los rodamientos de dirección es vital para la seguridad y el control. Los guardapolvos de acero zincado de estilo original, que incluyen las partes superior e inferior, son fundamentales para ayudar a mantener la grasa dentro de los rodamientos y evitar la entrada de agua y suciedad. Estos guardapolvos son aptos para una gran variedad de modelos Harley-Davidson, desde los clásicos FL y FLH hasta los modernos Sportster y Touring.
Para el basculante, se dispone de juegos de rodamientos de estilo original diseñados para una instalación sencilla y un rendimiento fiable. Estos rodamientos son compatibles con modelos Softail, Sportster XL y XR1200.
Embellecedores y Detalles

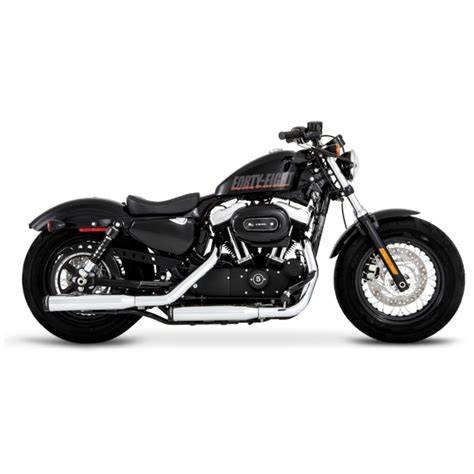

La personalización de una Harley-Davidson a menudo se centra en los detalles. Los juegos de embellecedores Cult-Werk, fabricados en ABS con acabado en negro brillo, se instalan en el basculante para cubrir el eje de la rueda trasera, aportando un toque estético distintivo. Asimismo, existen juegos de embellecedores de metal cromado para insertar en la parte trasera del chasis Softail, realzando la apariencia de la motocicleta.
Chasis Rígidos vs. Basculantes: Una Distinción Clave
La oferta de chasis para Harley-Davidson incluye réplicas de bastidores rígidos y bastidores de basculante. Los bastidores rígidos, como los que se encuentran en las primeras Harley-Davidson y en las réplicas para modelos Flatheads, Knuckleheads, Panheads y Shovelheads de 1936-1984, ofrecen una conexión directa entre la rueda delantera y trasera, proporcionando una sensación de conducción muy pura. Por otro lado, los bastidores con basculante, que son la norma en la mayoría de las motocicletas modernas, permiten que la rueda trasera se mueva de forma independiente, mejorando la comodidad y la absorción de irregularidades del terreno. La elección entre uno u otro depende del estilo de conducción deseado y del tipo de personalización que se busque.
Piezas de Repuesto y Réplicas: Manteniendo la Autenticidad o Creando Algo Nuevo
Para aquellos que buscan restaurar una Harley-Davidson clásica o construir una moto desde cero, la disponibilidad de réplicas de bastidores rígidos Harley-Davidson y bastidores de basculante es crucial. Estas piezas, diseñadas para adaptarse a modelos específicos de las décadas de 1930 a 1980, permiten mantener la autenticidad de una motocicleta clásica o servir como base para proyectos de customización. Además de los bastidores completos, se ofrecen secciones de colín rígidas para conversiones de modelos Sportster, soportes para depósitos y cajas de herramientas, así como piezas de reparación y piezas de recambio generales, asegurando que cada aspecto del chasis pueda ser atendido.
La Dramática Historia Detrás de Harley Davidson 🏆
La tienda mencionada en la información proporcionada, "W&W Cycles", destaca por su extensa selección de estos componentes, ofreciendo desde soportes centrales de motor cromados hasta juegos de tuercas y tapaderas finales para el tensor del basculante, cubriendo así un amplio espectro de necesidades para los entusiastas de Harley-Davidson.
Consideraciones Adicionales: Neumáticos y Componentes de Escape
Aunque no forman parte directamente del chasis, los neumáticos y los sistemas de escape son componentes que interactúan íntimamente con él y que son fundamentales para la experiencia Harley-Davidson. La selección de neumáticos adecuados, como los modelos Shinko E705 en diversas medidas (120/70-19 o 90/90-21), es vital para el agarre, la estabilidad y el confort. De manera similar, un sistema de escape como el Vance & Hines Shortshots Staggered Negro, diseñado para modelos HD Dyna 12-17, no solo influye en el sonido característico de la moto, sino también en su rendimiento general, interactuando con el flujo de gases y la contrapresión que el chasis y el motor deben gestionar. La integración de estos elementos es parte integral del diseño y la personalización de cualquier Harley-Davidson.
