Diagnóstico y Reemplazo del Sensor de Ángulo de Giro en BMW X5 E53
El sistema de tracción total (xDrive) y otros sistemas de control de estabilidad en vehículos como el BMW X5 E53 son cruciales para la seguridad y el rendimiento. Cuando el testigo de 4x4 se activa y se reportan fallos relacionados con el sensor de ángulo de giro, esto puede indicar un problema que requiere atención. Este sensor, fundamental para que la unidad de control del vehículo interprete la dirección en la que se está moviendo, juega un papel vital en la gestión de la tracción y la estabilidad.
Identificación de Fallos y Códigos de Diagnóstico

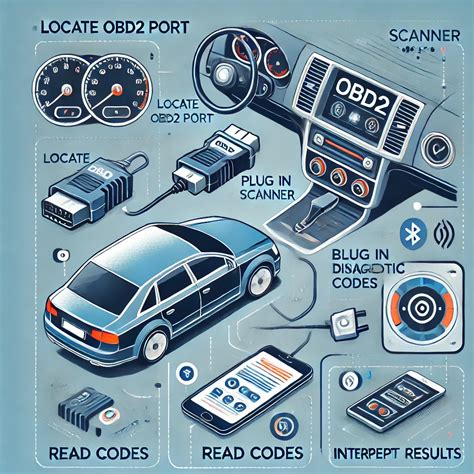

La activación del testigo de 4x4 en el tablero es a menudo el primer indicio de un problema subyacente. En el caso de un BMW X5 E53, uno de los fallos comunes está asociado al sensor de ángulo de giro. Para diagnosticar con precisión este tipo de avería, es indispensable el uso de herramientas de diagnóstico avanzadas. Máquinas de diagnóstico como las de la marca Bosch son capaces de leer los códigos de error almacenados en la unidad de control del vehículo. Estos códigos proporcionan información específica sobre la naturaleza del fallo, guiando a los técnicos hacia el componente defectuoso. El uso de un escáner OBD (On-Board Diagnostics) es, por lo tanto, un paso fundamental en el proceso de diagnóstico, permitiendo descifrar los mensajes que el vehículo envía sobre su estado.
Ubicación y Proceso de Desmontaje del Sensor de Ángulo de Giro
El sensor de ángulo de giro en el BMW X5 E53 se encuentra integrado en la columna de dirección. Para acceder a él, el proceso de desmontaje requiere una serie de pasos cuidadosos. Inicialmente, es necesario retirar las tapas situadas debajo del volante. Una vez expuesta la columna de dirección, se identificará una tuerca métrica de 13 mm. La extracción de esta tuerca es esencial para poder desplazar la columna de dirección hacia abajo. Este movimiento libera el espacio necesario para proceder a la extracción del sensor de ángulo de giro.
Es importante destacar que el diseño del volante y su acoplamiento a la columna de dirección están pensados para evitar errores de montaje. Según la experiencia en el desmontaje de estos vehículos, incluso en modelos más antiguos, existe una muesca o una zona específica que guía el volante a su posición correcta. Esto significa que no es posible montar el volante en una orientación incorrecta, ya que el propio sistema impide una instalación errónea, asegurando que el sensor quede correctamente alineado con el eje de la dirección.
Consideraciones Críticas Durante el Reemplazo
Al proceder con el reemplazo del sensor de ángulo de giro, es imperativo asegurar que tanto el volante como las ruedas del vehículo se encuentren en posición recta antes de iniciar el desmontaje y, crucialmente, antes de reinstalar el nuevo componente. Esta alineación es fundamental para la correcta calibración del sensor. Si el volante no está centrado al desmontar o montar el sensor, el sistema de diagnóstico posterior podría interpretar erróneamente la posición central del volante, afectando el funcionamiento de sistemas como el control de estabilidad (DSC) o la tracción total (xDrive).
La precisión en la instalación es clave. Aunque el diseño del volante con su "zona ciega" o muesca ayuda a prevenir un montaje incorrecto en cuanto a la rotación, la alineación lineal del volante y las ruedas al momento de la intervención es una responsabilidad del técnico. Una vez instalado el nuevo sensor, es probable que sea necesario realizar un procedimiento de codificación o recalibración a través de la máquina de diagnóstico. Este paso asegura que la unidad de control del vehículo reconozca y utilice correctamente la información proporcionada por el nuevo sensor. Sin esta recalibración, el testigo de fallo podría persistir, a pesar de haber reemplazado el componente defectuoso.

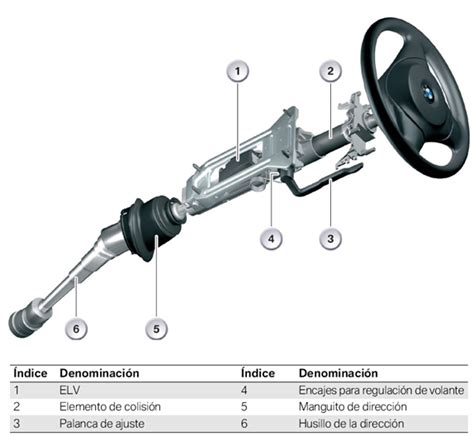

Sensor de Giro X5 E 53 BMW
Implicaciones de un Sensor de Ángulo de Giro Defectuoso
Un sensor de ángulo de giro que no funciona correctamente puede tener repercusiones significativas en la dinámica del vehículo. Este sensor informa a la centralita del motor y a los sistemas de control de estabilidad sobre la posición y la velocidad de giro del volante. Esta información es crucial para que sistemas como el Control Dinámico de Estabilidad (DSC) y el Control Dinámico de Tracción (DTC) puedan intervenir de manera efectiva.
Si el sensor no proporciona datos precisos, el DSC podría aplicar frenado selectivo de ruedas de forma incorrecta, o el DTC podría no modular la entrega de potencia adecuadamente. En el caso de un BMW X5 E53, que cuenta con tracción total xDrive, la información del sensor de ángulo de giro también es vital para la distribución del par entre los ejes delantero y trasero. Un fallo en este sensor puede llevar a una distribución de potencia inadecuada, afectando la tracción, especialmente en condiciones de baja adherencia. Esto se traduce no solo en la activación del testigo de 4x4, sino también en una posible pérdida de control o comportamiento errático del vehículo en curvas o maniobras evasivas.
La fiabilidad de este sensor es, por tanto, un pilar para la seguridad activa del vehículo. Su correcto funcionamiento garantiza que los sistemas de asistencia al conductor operen de manera precisa, contribuyendo a una experiencia de conducción segura y controlada, incluso en situaciones desafiantes. La temprana detección y reparación de fallos relacionados con el sensor de ángulo de giro es, en consecuencia, una medida preventiva esencial para mantener la integridad del vehículo y la seguridad de sus ocupantes.
El Rol de la Columna de Dirección en la Electrónica del Vehículo
La columna de dirección, más allá de su función mecánica de permitir al conductor dirigir el vehículo, se ha convertido en un nodo central para la integración de diversos sensores y sistemas electrónicos. En el BMW X5 E53, la columna de dirección alberga no solo el sensor de ángulo de giro, sino también, en muchos casos, el interruptor de las luces de freno y otros componentes que interactúan directamente con la electrónica del automóvil.
El diseño de la columna de dirección moderna es un testimonio de la miniaturización y la complejidad creciente de los vehículos. Los fabricantes buscan integrar tantas funciones como sea posible en un espacio reducido para optimizar el diseño interior y la ergonomía. El sensor de ángulo de giro, a menudo un elemento de efecto Hall o un codificador óptico, se acopla directamente al eje de la columna de dirección. Su precisión es fundamental, ya que cualquier imprecisión en la lectura del ángulo de giro puede desencadenar una cascada de errores en otros sistemas que dependen de esta información.
La robustez de la columna de dirección y la calidad de sus componentes son, por lo tanto, factores críticos para la durabilidad del vehículo. La tuerca métrica de 13 mm que sujeta la columna es solo un ejemplo de los elementos mecánicos que interactúan con la electrónica. El correcto reapriete y alineación de estos componentes durante el mantenimiento o la reparación son esenciales para prevenir holguras o desalineaciones que puedan afectar la lectura de los sensores. La evolución de la tecnología automotriz ha transformado la columna de dirección de un simple componente mecánico a un complejo módulo electrónico, subrayando la importancia de un diagnóstico y mantenimiento precisos.
Mantenimiento Preventivo y Diagnóstico Proactivo
Aunque el fallo del sensor de ángulo de giro suele manifestarse con la activación de testigos de advertencia, la adopción de un enfoque de mantenimiento preventivo puede ayudar a identificar problemas potenciales antes de que se conviertan en averías mayores. Los escaneos periódicos del sistema de diagnóstico del vehículo, incluso en ausencia de síntomas evidentes, pueden revelar códigos de error latentes relacionados con el sensor de ángulo de giro o sus circuitos asociados.
La monitorización del comportamiento del vehículo, especialmente en lo que respecta a la respuesta de los sistemas de control de tracción y estabilidad, puede proporcionar pistas tempranas. Si se perciben comportamientos inusuales, como intervenciones prematuras o tardías de los sistemas de control, podría ser indicativo de un problema con el sensor de ángulo de giro o su calibración.
La inversión en herramientas de diagnóstico de calidad y la formación continua de los técnicos son fundamentales para abordar la complejidad de los sistemas electrónicos modernos. En el caso del BMW X5 E53, comprender la interconexión entre el sensor de ángulo de giro, la unidad de control del DSC, el sistema xDrive y otros módulos electrónicos es crucial para un diagnóstico y reparación efectivos. La capacidad de interpretar correctamente los códigos de error y realizar las calibraciones necesarias asegura que el vehículo mantenga su rendimiento óptimo y, lo que es más importante, su seguridad.
La Evolución de los Sensores de Ángulo de Giro
Los sensores de ángulo de giro han evolucionado significativamente a lo largo de los años. En sus primeras implementaciones, podían ser sistemas mecánicos o electromecánicos con una precisión limitada. Sin embargo, la creciente demanda de sistemas de seguridad activa más sofisticados, como el control electrónico de estabilidad (ESC) y los sistemas avanzados de asistencia al conductor (ADAS), ha impulsado el desarrollo de sensores de ángulo de giro de alta precisión.
Los sensores modernos, como los utilizados en el BMW X5 E53, suelen basarse en tecnología de efecto Hall o en codificadores ópticos. Los sensores de efecto Hall detectan el campo magnético generado por un imán solidario al eje de la columna de dirección. A medida que el eje gira, la intensidad o la polaridad del campo magnético cambian, y el sensor de efecto Hall traduce estas variaciones en una señal eléctrica proporcional al ángulo de giro. Los codificadores ópticos, por otro lado, utilizan un disco con patrones finos y una fuente de luz para determinar la posición angular mediante la interrupción de haces de luz.
La tendencia actual es hacia sensores sin contacto, que ofrecen mayor durabilidad y menor susceptibilidad al desgaste mecánico. Además, la integración de estos sensores con microcontroladores permite una lectura más rápida y precisa, así como la implementación de funciones de autodiagnóstico. La tendencia es hacia la integración de estos sensores en módulos de columna de dirección completos, que combinan la función de dirección con la electrónica necesaria para el control del vehículo. Esta integración simplifica el ensamblaje en la línea de producción y facilita el diagnóstico y reemplazo de componentes, aunque también puede aumentar el costo de reparación si el módulo completo debe ser sustituido.
Impacto en la Dinámica de Conducción y la Seguridad
El sensor de ángulo de giro es un componente discreto pero indispensable para la seguridad activa y la dinámica de conducción de vehículos modernos como el BMW X5 E53. Su capacidad para proporcionar información precisa sobre la intención del conductor, traducida en el movimiento del volante, es fundamental para que los sistemas electrónicos de control puedan reaccionar de manera anticipada y precisa.
Cuando el sensor funciona correctamente, permite que el sistema DSC module la frenada de las ruedas individuales y ajuste la entrega de potencia del motor para mantener la trayectoria deseada por el conductor, especialmente en situaciones de pérdida de adherencia. En un vehículo con tracción total como el X5, la información del ángulo de giro es igualmente importante para que el sistema xDrive pueda optimizar la distribución del par entre los ejes delantero y trasero, mejorando la tracción y la estabilidad en diversas condiciones de conducción.
Un fallo en el sensor puede llevar a que estos sistemas actúen de forma errónea o no actúen en absoluto. Por ejemplo, el DSC podría interpretar que el conductor está girando el volante cuando en realidad el vehículo está deslizándose lateralmente, provocando una corrección incorrecta de la frenada o de la potencia. Del mismo modo, el sistema de tracción podría no responder adecuadamente a las condiciones de la carretera, aumentando el riesgo de pérdida de control. La activación del testigo de 4x4 es una advertencia clara de que uno o varios de estos sistemas no están operando como deberían, y el sensor de ángulo de giro es frecuentemente el culpable.
Por lo tanto, el mantenimiento y la correcta reparación de este sensor no son solo cuestiones de funcionalidad, sino de seguridad vial. La precisión del sensor de ángulo de giro es un factor determinante en la capacidad del vehículo para responder de manera segura y predecible a las acciones del conductor y a las condiciones cambiantes de la carretera.
