Frenos Inerciales para Montacargas: Garantizando la Seguridad en Cada Descenso
La seguridad en el transporte vertical, ya sea en ascensores o montacargas, es primordial. Entre los diversos mecanismos que aseguran esta protección, los frenos inerciales juegan un papel crucial, especialmente en sistemas de elevación que manejan cargas pesadas y operan a velocidades significativas. Estos dispositivos están diseñados para intervenir de manera automática y progresiva en situaciones de emergencia, deteniendo la cabina o el contrapeso y previniendo así cualquier escenario de caída peligrosa.
El Bloque de Engranajes de Seguridad: Corazón del Frenado Progresivo
Un componente fundamental en muchos sistemas de frenado inercial es el bloque de engranajes de seguridad de agarre progresivo unidireccional, como el modelo PP16. Este sistema está diseñado para frenar la cabina o el contrapeso específicamente durante el descenso, empleando para ello mordazas de cuña. La eficacia de este freno está intrínsecamente ligada al tipo y estado de las guías sobre las que opera.
Se distinguen dos escenarios principales en cuanto a las guías:
- Guías cepilladas, lubricadas y en seco (TOS): En estas condiciones, el bloque PP16 es capaz de soportar un peso total (P + Q) que varía entre un mínimo de 580 kg y un máximo de 1.480 kg.
- Guías calibradas, lubricadas y en seco (LOS): Cuando las guías están calibradas, el rango de peso soportado se amplía, oscilando entre un mínimo de 680 kg y un máximo de 1.650 kg.
La fijación de estos bloques se realiza de manera segura, ya sea mediante placas laterales o a través de dos pernos portantes. Es vital destacar que, para asegurar una operación coordinada y robusta, los paracaídas deben estar interconectados mediante una barra de torsión de acero con una sección cuadrada de 16 mm por lado. Cada código de referencia para estos bloques corresponde a un par de unidades, garantizando la simetría y la distribución equitativa de las fuerzas de frenado.
Características y Mecanismos de Intervención
Los sistemas de frenado inercial están optimizados para una intervención precisa y segura. Por ejemplo, un sistema puede estar diseñado para operar con una velocidad de cabina nominal de 2,8 m/s, pero su velocidad de intervención, es decir, el umbral a partir del cual se activa el mecanismo de frenado, se sitúa en 3,22 m/s. Esta diferencia asegura que el freno solo actúe en situaciones de sobrevelocidad real, evitando activaciones innecesarias que podrían causar molestias o un desgaste prematuro del sistema.
Cuando el freno se activa, detiene la transmisión de la estructura. La detención se realiza de manera amortiguada y progresiva, evitando impactos bruscos y garantizando la seguridad de personas, cargas y equipos. Este enfoque progresivo es clave para minimizar el estrés en la maquinaria y asegurar una experiencia de parada suave.
Otros Sistemas de Frenado Complementarios
Además de los frenos inerciales basados en mecanismos de agarre, existen otros sistemas de frenado que complementan o cumplen funciones similares en ascensores y montacargas, cada uno con sus particularidades.

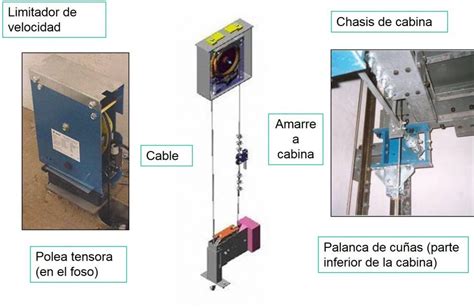

Freno de Seguridad Paracaídas FPCE
El freno de seguridad paracaídas FPC es una solución avanzada diseñada específicamente para prevenir la caída accidental de plataformas elevadoras motorizadas, como montacargas y sistemas de elevación basados en piñón y cremallera. Este dispositivo garantiza un alto nivel de seguridad al detener de manera eficaz la caída de la plataforma en caso de que la velocidad de descenso supere un valor predeterminado.
Funcionamiento del Freno de Seguridad Paracaídas FPC:El sistema FPC solo entra en acción cuando la velocidad de descenso de la plataforma alcanza una velocidad elevada. En este punto, se activan unos sensores centrífugos. Estos sensores detectan la fuerza centrífuga generada por el aumento de velocidad y actúan sobre el piñón seguidor, bloqueándolo contra la estructura. Este bloqueo efectivo evita cualquier caída peligrosa. Es importante destacar que el bloqueo progresivo que realiza este sistema es suave y amortiguado, asegurando que la plataforma se inmovilice de manera controlada y segura, sin sacudidas bruscas.
Características Técnicas del Freno de Seguridad Paracaídas FPC:Este tipo de freno está diseñado para soportar cargas máximas considerables, llegando hasta los 9.000 kg, lo que lo hace ideal para una amplia gama de aplicaciones de elevación industrial y comercial. En cuanto a la velocidad, es capaz de operar a velocidades superiores a los 120 metros por minuto, cubriendo así un amplio rango de operaciones rápidas. Una característica destacada es su bloqueo progresivo centrífugo, que no requiere de un "gatillo" para su activación, lo que garantiza un funcionamiento sin interrupciones y sin la necesidad de intervención manual en el momento de la emergencia. Además, el procedimiento de rearme para volver a poner el sistema en funcionamiento tras una intervención es sencillo y automático en muchos casos.
Frenos Centrífugos EC y DBQ
Los frenos centrífugos, como los modelos EC y DBQ, actúan mediante un mecanismo que responde directamente a las variaciones en la velocidad del elevador. Estos frenos están diseñados para aplicaciones específicas donde la velocidad nominal de operación es un factor clave, por ejemplo, 1000, 1500 o 1800 revoluciones por minuto (rpm).
El principio de funcionamiento se basa en la fuerza centrífuga: a medida que la velocidad del eje aumenta, unas masas o contrapesos dentro del freno se desplazan hacia afuera debido a la fuerza centrífuga. Este movimiento activa un mecanismo que aplica fricción contra un tambor o disco, generando un par de frenado. El freno se mantiene activado mientras la velocidad supere el umbral de seguridad preestablecido.
En caso de que el elevador o montacargas supere un umbral de seguridad de velocidad, el sistema detecta esta anomalía. La respuesta inmediata es la activación del freno, que comienza a reducir la velocidad de manera progresiva hasta detener el ascensor de forma segura. Este tipo de freno es particularmente útil en aplicaciones donde la velocidad es un parámetro controlado y la detección de sobrevelocidad es crítica.
Frenos Electromagnéticos
Los frenos electromagnéticos son otro sistema de seguridad esencial en elevadores y montacargas. Su funcionamiento se basa en la aplicación de un freno de muelle con pérdida de potencia. Esto significa que, por defecto, el freno permanece activado, inmovilizando el mecanismo. Solo cuando se suministra corriente eléctrica al sistema, el freno se libera, permitiendo el movimiento del elevador.
¿Cómo Funcionan los Frenos Electromagnéticos en Elevadores?El principio es sencillo pero efectivo:
- En reposo (sin energía): La ausencia de corriente eléctrica permite que unos muelles ejerzan una presión constante sobre el disco de freno. Esta presión es suficiente para mantener el disco firmemente sujeto, inmovilizando el mecanismo y evitando cualquier movimiento involuntario.
- En funcionamiento (con energía): Cuando la corriente eléctrica se suministra al electroimán integrado en el freno, este genera un campo magnético. La fuerza de atracción del electroimán es lo suficientemente potente como para vencer la presión ejercida por los muelles. Al neutralizar la fuerza de los muelles, el freno se libera, permitiendo que el elevador o montacargas se desplace libremente.
Este diseño "fall-safe" (seguro ante fallos) es una garantía de seguridad, ya que cualquier interrupción del suministro eléctrico (como un corte de luz) provocará la activación inmediata del freno.
Frenos Electromagnéticos Combinorm (Power-on)
Ventajas Integrales de los Sistemas de Frenado en Elevadores y Montacargas
La implementación de sistemas de frenado adecuados, ya sean inerciales, paracaídas, centrífugos o electromagnéticos, aporta una serie de beneficios fundamentales para la operación segura y eficiente de los equipos de elevación:
- Máxima Seguridad: La principal ventaja es la garantía de una detención inmediata y controlada del sistema en caso de cualquier fallo, ya sea eléctrico o mecánico. Esto protege vidas y previene daños materiales.
- Alto Rendimiento: Estos frenos están diseñados para soportar cargas pesadas y operar de manera continua en ciclos de trabajo exigentes, asegurando fiabilidad incluso en las condiciones más adversas.
- Mantenimiento Reducido: Gracias a un diseño optimizado que minimiza el desgaste de los componentes, la necesidad de mantenimiento se reduce significativamente, prolongando la vida útil general del sistema de elevación.
- Operación Silenciosa: Muchos de estos sistemas, especialmente los electromagnéticos y los de tipo paracaídas con amortiguación, operan de manera notablemente silenciosa. Esto los hace ideales para instalaciones en entornos urbanos y comerciales, donde el ruido puede ser un factor de molestia importante.
Aplicaciones Comunes de los Sistemas de Frenado
La versatilidad y fiabilidad de los frenos electromagnéticos y de seguridad los hacen indispensables en una amplia variedad de sistemas de elevación. Su aplicación se extiende a:
- Ascensores residenciales y comerciales: Garantizando la seguridad de los ocupantes en edificios de todo tipo.
- Montacargas industriales: Asegurando el transporte seguro de materiales y equipos en fábricas y almacenes.
- Plataformas de elevación y carga: Desde plataformas de carga en muelles hasta elevadores de vehículos.
- Sistemas de accesibilidad y sillas salvaescaleras: Proporcionando movilidad segura a personas con movilidad reducida en entornos domésticos y públicos.
La elección de un sistema de frenado adecuado para cada aplicación específica es, por tanto, un factor clave que no solo impacta en la seguridad, sino también en la eficiencia y durabilidad del equipo de elevación en su conjunto. Los frenos de disco Mondel, por ejemplo, pueden ser personalizados para satisfacer necesidades específicas, demostrando la adaptabilidad de la tecnología de frenado moderna.
