El Sistema de Embrague del Volvo S60: Funcionamiento, Diagnóstico y Componentes
El sistema de embrague de un Volvo S60 es una pieza fundamental para la transmisión de potencia del motor a las ruedas. Dependiendo de la versión y el tipo de caja de cambios, este sistema puede variar significativamente, desde el avanzado embrague doble de la transmisión Powershift hasta sistemas más convencionales. Comprender su funcionamiento, los posibles problemas y la identificación de sus componentes es crucial para el mantenimiento y la longevidad del vehículo.
Diferencias Clave: Powershift vs. Geartronic
Volvo ha ofrecido diferentes tipos de transmisiones automáticas en el S60, cada una con sus particularidades. La caja de cambios automática Powershift, por ejemplo, se distingue por utilizar dos discos de embrague mecánicos dobles para transmitir la potencia, a diferencia de la caja de cambios Geartronic, que emplea un convertidor de par hidráulico convencional.
Funcionalidades de la Transmisión Powershift
La transmisión Powershift comparte muchas características operativas y mandos con la Geartronic, incluyendo las opciones de cambios de marcha automáticos (D), cambios de marcha manuales (+S-) y el modo Sport (S). Sin embargo, presenta una ventaja distintiva en condiciones de baja adherencia: su función "Modo invierno". Con la Powershift, es más sencillo iniciar la marcha en superficies resbaladizas al seleccionar manualmente la segunda marcha en lugar de la tercera, como se haría en un sistema Geartronic.
Consideraciones de Remolque
Es importante destacar que los modelos equipados con la caja de cambios Powershift no deben ser remolcados. La lubricación de esta transmisión depende directamente del funcionamiento del motor. Si el remolque es absolutamente inevitable, se debe realizar en distancias muy cortas y a velocidades extremadamente bajas para minimizar el riesgo de daños.
Identificación del Tipo de Caja de Cambios
Para determinar si un Volvo S60 está equipado con una transmisión Powershift o Geartronic, se puede consultar la denominación en la chapa de la caja de cambios, ubicada bajo el capó. La designación "MPS6" indica que el vehículo monta una transmisión Powershift. Si esta denominación no está presente, se trata de una caja de cambios Geartronic. Información adicional sobre el remolque también se encuentra detallada en el manual del propietario.
Protección contra el Sobrecalentamiento del Embrague Doble
El embrague doble de la transmisión Powershift está equipado con un sistema de protección contra sobrecarga. Este sistema se activa si la caja de cambios se recalienta, una situación que puede ocurrir si el conductor retiene el vehículo en una pendiente ascendente utilizando excesivamente el acelerador. Otros escenarios que pueden provocar recalentamiento incluyen la conducción en atascos a baja velocidad (inferior a 10 km/h) o la remolca de cargas.
Síntomas de Recalentamiento

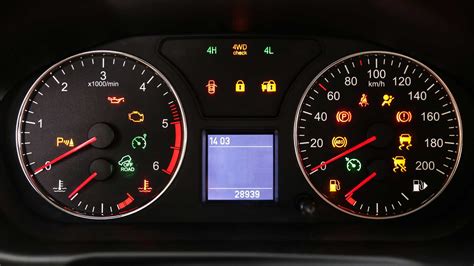

Cuando la caja de cambios se recalienta, el vehículo puede presentar vibraciones más pronunciadas de lo normal. Además, se encenderá un símbolo de advertencia en el cuadro de instrumentos, acompañado de un mensaje indicando la situación.
Medidas Preventivas y de Solución
La caja de cambios se enfría cuando el vehículo está detenido, con el freno de servicio accionado y el motor al ralentí. En situaciones de tráfico denso o atascos, se puede evitar el recalentamiento adoptando una estrategia de avance por etapas: detenerse con el pie en el freno hasta que se cree una distancia suficiente, avanzar un tramo corto, volver a detenerse y esperar un momento con el freno accionado.
Es fundamental utilizar siempre el freno de servicio para mantener el vehículo detenido en una pendiente. El uso continuado del acelerador en estas circunstancias puede provocar el recalentamiento de la caja de cambios.
Mensajes de Advertencia y Acciones Requeridas
El cuadro de instrumentos puede mostrar mensajes específicos, acompañados del encendido de un símbolo, para alertar al conductor sobre el estado de la caja de cambios. Estos mensajes suelen presentarse en varios niveles de gravedad.
En caso de recalentamiento excesivo, además de los mensajes, el conductor recibirá un aviso visual o auditivo cuando el sistema electrónico del vehículo modifique temporalmente las características de conducción. Es imperativo seguir las instrucciones que aparezcan en pantalla para cada situación.
Es importante entender que estos mensajes no siempre indican un fallo mecánico, sino que a menudo activan una función de seguridad diseñada para prevenir daños mayores en los componentes del vehículo.
Advertencia Crítica: "Caja de Cambios Caliente. Estacione con Seguridad. Deje el Motor en Marcha."
Si se ignora el símbolo de advertencia junto con este mensaje, la temperatura de la caja de cambios puede aumentar hasta un punto crítico. En tales circunstancias, el sistema interrumpirá temporalmente la transmisión de potencia entre el motor y la caja de cambios para evitar una avería generalizada del embrague.
Componentes del Embrague: El Caso del Kit COMLINE ECK365
El mercado ofrece una variedad de kits de embrague, como el modelo COMLINE ECK365, que proporcionan las piezas necesarias para la sustitución de componentes desgastados. Este kit específico presenta las siguientes características:
- Número de dientes: 23
- Diámetro [mm]: 228
- Información complementaria: Sin cilindro receptor de embrague
- Piezas: Dos piezas
Este kit es compatible con una amplia gama de vehículos, incluyendo modelos de marcas como VOLVO, CHEVROLET, DAEWOO, HONDA, ROVER, MITSUBISHI, NISSAN y SUZUKI, entre otros. La lista de vehículos compatibles es extensa y abarca múltiples modelos y años de fabricación, lo que subraya la importancia de verificar la compatibilidad específica antes de la compra.
Referencias de Fabricantes Compatibles
- VOLVO: 30711578
- BORG & BECK: HK2077
- EXEDY: VLS2020
- KAWE: 962234
- LuK: 623 3151 09
- NATIONAL: CK9885
- QUINTON HAZELL: QKT2819
- AFRAICAM: RC90273
- SACHS: 3000 951 247
- VALEO: 826675
¿Cómo funciona una caja AUTOMÁTICA vs. transmisión de DOBLE Embrague?
Diagnóstico de Fallos Comunes y Soluciones
Los problemas relacionados con el embrague pueden manifestarse de diversas maneras. Un síntoma recurrente es el hundimiento del pedal del embrague, que puede indicar un desgaste del collarín del embrague o un problema en el sistema hidráulico.
Fugas en el Sistema Hidráulico del Embrague
En algunos casos, el pedal del embrague puede hundirse debido a una fuga en el sistema hidráulico. Un ejemplo citado es el aflojamiento del purgador del embrague, que provoca la pérdida de presión hidráulica. Esto resulta en que el collarín deje de accionar el embrague correctamente, impidiendo el cambio de marchas y, en ocasiones, provocando rascadas severas.
Un aspecto crucial a tener en cuenta es que, en muchos vehículos, incluyendo Volvo, BMW y Ford, el líquido de frenos y el líquido del embrague comparten el mismo depósito. Esto significa que una fuga en el sistema de embrague puede llevar a una pérdida de líquido de frenos y viceversa, afectando tanto la capacidad de frenado como la de embrague.
El Circuito Hidráulico del Embrague

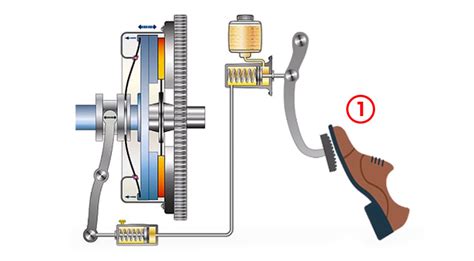

El sistema hidráulico del embrague consta de un cilindro maestro (acoplado al pedal del embrague) y un bombín (o cilindro receptor), que es el encargado de empujar la horquilla del embrague. En transmisiones automáticas, esta parte del circuito hidráulico se omite. La correcta presión hidráulica es esencial para el funcionamiento adecuado del embrague.
Problemas con el Servofreno
Un usuario reportó que, poco antes de experimentar la pérdida total del embrague, su vehículo sufrió una avería en el servofreno. La dificultad para encontrar un servofreno compatible con la nomenclatura específica del vehículo (P30714302) resalta la importancia de la precisión en la identificación de piezas de repuesto. El servofreno, aunque no es parte directa del sistema de embrague, está intrínsecamente ligado al sistema de frenos, que comparte fluido con el embrague en muchos modelos. Una falla en el servofreno puede ser un indicio de problemas subyacentes en el sistema hidráulico general del vehículo.
Mantenimiento Preventivo y Consejos
El mantenimiento regular y la atención a las señales de advertencia del vehículo son fundamentales para prevenir averías costosas.
Verificación de Niveles de Fluidos
Es vital comprobar periódicamente el nivel del líquido de frenos/embrague y rellenarlo si es necesario. La pérdida de líquido puede ser un indicio de fugas en el sistema.
Conducción Responsable
Evitar el uso excesivo del acelerador para retener el vehículo en pendientes y adoptar una conducción suave en atascos puede prolongar la vida útil de la caja de cambios y el embrague.
Diagnóstico Profesional
Ante cualquier síntoma inusual, como pedal de embrague blando, dificultad para cambiar de marcha o luces de advertencia, es recomendable acudir a un taller mecánico cualificado para un diagnóstico preciso y una reparación oportuna. Ignorar estas señales puede derivar en daños más graves y costosos.
El sistema de embrague de un Volvo S60, especialmente en sus variantes con transmisión Powershift, es un componente tecnológico avanzado que requiere atención y conocimiento para su correcto funcionamiento y mantenimiento. La comprensión de sus particularidades, desde la gestión del calor hasta la interconexión con otros sistemas hidráulicos, es clave para garantizar la fiabilidad y seguridad del vehículo.
