Desentrañando el Sistema de la Electrovalvula de la Bomba Inyectora en el ZX Avantage: Una Guía Detallada
El sistema de inyección de combustible en los vehículos diésel es un entramado complejo donde cada componente juega un papel crucial para el correcto funcionamiento del motor. Uno de estos componentes, a menudo incomprendido pero vital, es la electroválvula de la bomba inyectora. En el caso específico del ZX Avantage, comprender su esquema y funcionamiento puede ser la clave para diagnosticar y solucionar problemas que afectan el rendimiento del motor. Este artículo se adentra en los detalles de la electroválvula, su ubicación, su función y las posibles complicaciones que pueden surgir, basándonos en la valiosa información compartida por aficionados y expertos en mecánica.
La Electrovalvula: Corazón del Control de Combustible
La electroválvula de la bomba inyectora es, en esencia, un interruptor electromagnético que regula el flujo de combustible hacia los inyectores. Su función principal es determinar la cantidad de gasoil que se suministra al motor en cada ciclo de inyección, afectando directamente la potencia, la eficiencia y la suavidad de funcionamiento. Cuando la electroválvula se activa, permite que el combustible fluya; cuando se desactiva, lo interrumpe. Este control preciso es fundamental para la optimización de la combustión en motores diésel.
En el contexto del ZX Avantage, la electroválvula de paro, también referida como válvula dosificadora, es la encargada de variar el caudal de gasoil de cada inyección. Es una pieza que, si bien no es de extracción particularmente difícil, puede ser engorrosa de alcanzar debido a su ubicación dentro del sistema.
Localizando la Electrovalvula en la Bomba Inyectora

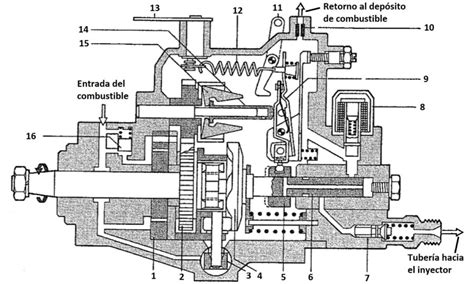

La identificación precisa de la electroválvula dentro del complejo cuerpo de la bomba inyectora es el primer paso para cualquier intervención. Según la información compartida, en el despiece de colores, el alojamiento de esta pieza aparece señalado con una flecha verde en el cuerpo de la bomba, presentándose aparentemente como un simple tapón.

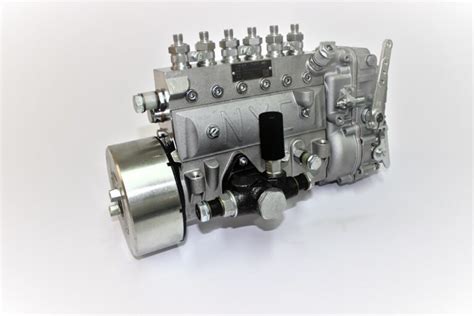

Para una mejor comprensión, es útil visualizar la bomba inyectora en su contexto. El racord de entrada de gasoil a la bomba, que se ve marrón en algunas imágenes, está enroscado en la zona negra del cabezal hidráulico. Esta conexión no interfiere con la extracción de la electroválvula, por lo que generalmente no requiere manipulación. La electroválvula en sí, indicada con flechas azules, se encuentra en el cabezal hidráulico. Esta zona negra adosada a la bomba es visible cuando el capó del motor está abierto.
Es importante notar que el cabezal hidráulico, donde reside la electroválvula, a menudo está asegurado por un tornillo que atraviesa el cuerpo de la bomba desde el exterior. Este tornillo, que se cree que requiere una llave del 13 y va acompañado de una arandela de cobre, actúa bloqueando el cabezal por la parte inferior. Para acceder y liberar el cabezal hidráulico, es necesario localizar y retirar este tornillo de bloqueo. Una vez identificado, se procede a su extracción, a menudo encontrando una arandela metálica con dos chapitas de bloqueo que aseguran el tornillo contra aflojamientos por vibración. La retirada de este tornillo es lo que finalmente desbloquea el cabezal hidráulico, permitiendo su posterior extracción.
El Cabezal Hidráulico y sus Componentes
El cabezal hidráulico es una parte integral de la bomba inyectora y alberga no solo la electroválvula, sino también otros componentes sensibles. La zona plateada de este cabezal presenta agujeros negros que, en ocasiones, pueden obstaculizar la extracción del cuerpo de la bomba si no se manipulan adecuadamente.
La electroválvula de paro, específicamente, es una pieza que requiere una atención particular. Su extracción y reinstalación, aunque siguen el mismo proceso a la inversa, demandan cuidado y paciencia. Al colocar un retén nuevo, por ejemplo, la operación se realiza en sentido inverso. Es crucial proceder poco a poco y con atención, especialmente al reintroducir el cabezal en el cuerpo de la bomba, ya que su ajuste es preciso y puede ofrecer cierta resistencia. Esta resistencia es lógica, dada la alta precisión requerida en el funcionamiento de estas piezas. Del mismo modo, al insertar el retén en el cuerpo de la bomba, puede ser necesario aplicar un poco de esfuerzo.
Problemas Comunes y Diagnóstico de la Electrovalvula
La electroválvula de la bomba inyectora, como cualquier componente mecánico y eléctrico, es susceptible a fallos. Identificar estos problemas a tiempo es fundamental para evitar averías mayores en el motor.
Fugas de Combustible: Un Signo de Desgaste
Una de las averías más recurrentes en la electroválvula son las fugas de combustible. Estas pueden originarse por el desgaste natural de los materiales con el paso del tiempo o por la corrosión. Inicialmente, las fugas pueden ser sutiles y difíciles de detectar, pero con el tiempo, su magnitud puede aumentar, generando problemas significativos en el sistema de inyección.
Obstrucción y Acumulación de Suciedad: El Enemigo Silencioso
La presencia de suciedad, sedimentos o partículas extrañas dentro de la electroválvula puede obstruir su correcto funcionamiento. Esta acumulación impide que la válvula abra o cierre de manera adecuada, lo que se traduce en una alteración en la cantidad de combustible inyectado en el motor y, consecuentemente, en un rendimiento deficiente. La limpieza y el mantenimiento preventivo son esenciales para evitar este tipo de problemas.
Fallos Eléctricos: Interrupciones en la Comunicación
Los fallos eléctricos son otra causa común de problemas en la electroválvula. Un cableado defectuoso, conectores en mal estado o conexiones sueltas pueden interrumpir la comunicación entre la unidad de control del motor (ECU) y la electroválvula. Esto puede llevar a un funcionamiento errático o a la inoperatividad total de la válvula. En algunos casos, se ha observado que la electroválvula puede presentar tres cables negros, lo cual puede generar confusión, ya que convencionalmente una electroválvula opera con positivo y negativo. Un análisis de continuidad puede ayudar a determinar la configuración eléctrica correcta, identificando un cable negativo común y dos positivos, o viceversa, y verificando su conexión adecuada a la ECU. La medición de la resistencia del solenoide también es una prueba útil; un valor de 177.6 ohmios en la escala de 200K podría ser considerado elevado, sugiriendo un posible problema en el bobinado.
Diagnóstico de los Sistemas de Alta Presión COMMON RAIL | Prof. Marco A. Ballinas /IMCEA-CNT
Envejecimiento de Componentes Internos: Desgaste Natural
Con el uso prolongado, los componentes internos de la electroválvula experimentan un desgaste natural. Este envejecimiento puede afectar su capacidad para operar de manera eficiente, resultando en una inyección de combustible subóptima y, por ende, en una disminución del rendimiento general del motor.
Fallo de la Unidad de Control del Motor (ECU): La Mente Maestra
Aunque menos común, la unidad de control del motor (ECU) también puede ser fuente de problemas. Si la ECU falla, puede enviar señales incorrectas a la electroválvula o dejar de enviarlas por completo, afectando su funcionamiento y, en última instancia, el del motor.
Síntomas de Problemas en la Electrovalvula
Es crucial estar atento a los síntomas que puedan indicar un mal funcionamiento de la electroválvula de la bomba inyectora. Algunos de los indicadores más comunes incluyen:
- Dificultad para arrancar el motor: Una electroválvula defectuosa puede impedir el correcto suministro de combustible, haciendo que el motor sea difícil de arrancar, especialmente en frío.
- Ralentí inestable o irregular: Si la electroválvula no regula el flujo de combustible de manera adecuada, el motor puede presentar un ralentí inestable, con tirones o vibraciones.
- Pérdida de potencia: Una cantidad insuficiente de combustible llegando a los inyectores, debido a una electroválvula obstruida o defectuosa, se traducirá en una notable pérdida de potencia del vehículo.
- Consumo de combustible elevado: Irónicamente, una electroválvula que no funciona correctamente puede llevar a un aumento en el consumo de combustible, ya sea por una inyección ineficiente o por fugas.
- Paradas del motor: En casos severos, un fallo completo de la electroválvula puede resultar en paradas inesperadas del motor mientras se conduce.
- Encendido de la luz de avería del motor: La ECU, al detectar anomalías en el funcionamiento del sistema de inyección, puede encender la luz de advertencia en el tablero.
El Proceso de Reemplazo: Paciencia y Precisión
El reemplazo de la electroválvula, o de las juntas asociadas a su conjunto, como la del cabezal hidráulico, requiere un enfoque metódico. Una vez que se ha logrado acceder y desbloquear el cabezal hidráulico, se procede a la extracción del retén viejo. La colocación del nuevo retén y la posterior reinstalación del cabezal deben realizarse con cuidado.
El proceso inverso implica reintroducir el cabezal con precisión, teniendo en cuenta que su encaje es ajustado. Es importante no forzar las piezas y asegurarse de que todo esté correctamente alineado para evitar daños. La instalación del tornillo de bloqueo, junto con su arandela, completará el proceso de aseguramiento del cabezal.
La obtención de las juntas correctas para el cabezal hidráulico puede ser un desafío, y a menudo requiere una visita a un taller especializado donde puedan identificar la pieza exacta mediante la bomba o el vehículo. La información detallada y la colaboración entre aficionados en foros especializados son invaluables en estos casos, permitiendo compartir experiencias y soluciones.
Para aquellos que se embarcan en esta tarea, la recomendación es clara: armarse de paciencia, utilizar herramienta manual estándar siempre que sea posible y, sobre todo, documentar cada paso con fotografías. Como bien se ha expresado, "en los foros todo tienes que leer" y la experiencia compartida por otros puede ser la guía más valiosa. La dedicación a crear "bricos" (tutoriales de bricolaje) detallados, como el que se describe, es fundamental para facilitar la labor de quienes vendrán después, democratizando el conocimiento y permitiendo que más vehículos sigan funcionando a la perfección.
