El Sensor de Mariposa: Un Guardián Silencioso del Rendimiento del Motor

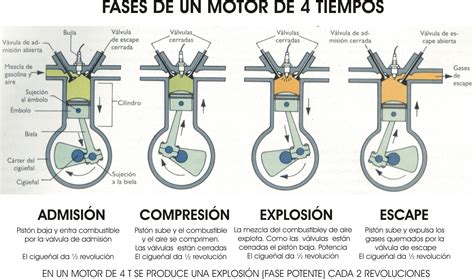

El motor de combustión interna es una maravilla de la ingeniería, y su funcionamiento óptimo depende de una orquestación precisa de múltiples componentes. Entre estos, el sensor de posición del acelerador (TPS, por sus siglas en inglés) juega un papel crucial, actuando como un intermediario vital entre la intención del conductor y la respuesta del motor. En motocicletas como la Fazer 2013 con carburador, este componente, a menudo pasado por alto, es fundamental para garantizar que el motor entregue su potencia de manera eficiente y predecible.
La Función Esencial del TPS en Motores de Carburador
En el contexto de una motocicleta equipada con carburador, el sensor TPS tiene una misión muy específica: informar al Módulo de Control de Encendido (CDI) sobre la posición exacta del acelerador. Esta información, convertida en una señal de voltaje, permite al CDI ajustar el avance del encendido. El avance del encendido es el momento preciso en el que salta la chispa en la bujía. Un avance óptimo garantiza que la combustión ocurra en el instante más favorable, justo cuando el pistón inicia su carrera descendente tras alcanzar el punto muerto superior (PMS).
El sensor TPS, en su configuración más común para motocicletas de carburador como la Fazer 2013, opera dentro de un rango de voltaje específico. Con el acelerador completamente cerrado, el sensor emite una señal de aproximadamente 0.65 voltios. A medida que el acelerador se abre progresivamente, este voltaje aumenta, alcanzando hasta 3.75 voltios cuando el acelerador está completamente abierto. Estos valores no son arbitrarios; están calibrados para trabajar en conjunto con la lógica de control del CDI y el diseño específico del motor.
La Importancia de la Calibración y el Avance del Encendido
La precisión en la señal del TPS es de suma importancia. Cualquier desajuste o cambio en la posición del sensor puede alterar significativamente el avance del encendido. Si la chispa salta en un momento incorrecto, ya sea demasiado pronto o demasiado tarde, el rendimiento del motor se verá comprometido. Una chispa que salta antes de que el pistón alcance el PMS puede generar una contrapresión en la cámara de combustión, un fenómeno conocido como detonación o "picado de bielas". Esta detonación no solo reduce la potencia y la eficiencia, sino que también puede causar daños graves al motor a largo plazo.
El avance del encendido es una piedra angular de la puesta a punto de cualquier motor. Un encendido correctamente sincronizado asegura que la energía liberada por la combustión impulse el pistón de manera efectiva, maximizando la potencia y minimizando el consumo de combustible. La relación entre la posición del acelerador y el avance del encendido es una danza delicada, y el TPS es el director de orquesta que guía al CDI para mantener el ritmo perfecto.
El Acelerador: El Vínculo Directo entre Conductor y Motor
El acelerador, en su concepción más básica, es el elemento clave a través del cual el conductor controla la potencia del motor de gasolina. En sistemas clásicos, un cable conectaba directamente el pedal del acelerador (o la maneta en una motocicleta) a una válvula de mariposa. Al accionar el acelerador, se abría esta válvula, permitiendo que una mayor cantidad de aire fluyera hacia el motor. En un sistema de carburador, este aumento de aire iba acompañado de un incremento simultáneo en la cantidad de combustible inyectado, lo que resultaba en un aumento de las revoluciones del motor y, por ende, en la aceleración.
La filosofía de mantener los vehículos en su estado original de fábrica, especialmente en lo que respecta a componentes tan integrales como el sensor TPS, es una perspectiva válida. Modificaciones como el cambio del filtro de aire o del sistema de escape pueden ofrecer mejoras en el rendimiento a bajas y medias revoluciones. Sin embargo, la motocicleta en sí misma, si se mantiene en su configuración estándar, ya está diseñada para funcionar de manera óptima y cumplir con su propósito. Para un vehículo como la Fazer 2013, su diseño urbano la hace excepcionalmente ágil y eficiente en el tráfico de la ciudad, con un consumo de combustible bajo y una facilidad de manejo que la convierten en una opción ideal para desplazamientos diarios.
Evolución del Control del Acelerador: De lo Mecánico a lo Electrónico
Con el advenimiento de la inyección electrónica de combustible, el control del acelerador ha experimentado una transformación significativa. En lugar de una conexión mecánica directa, la información sobre la apertura del acelerador se transmite electrónicamente al controlador del motor (ECU). La ECU, utilizando esta señal y otros parámetros como el flujo de aire, la temperatura del motor y la presión en el colector de admisión, determina la cantidad precisa de combustible a inyectar.
En estos sistemas modernos, el pedal del acelerador ya no está mecánicamente vinculado a la válvula de mariposa. En su lugar, la presión ejercida por el conductor sobre el pedal se traduce en una señal eléctrica que llega al controlador. Este, a su vez, comanda un actuador eléctrico para ajustar la posición de la mariposa. En este tipo de sistemas "drive-by-wire", el sensor TPS es indispensable para que el controlador "sepa" la posición deseada de la mariposa y pueda colocarla con precisión.
El Funcionamiento Interno del Sensor de Posición del Acelerador (TPS)

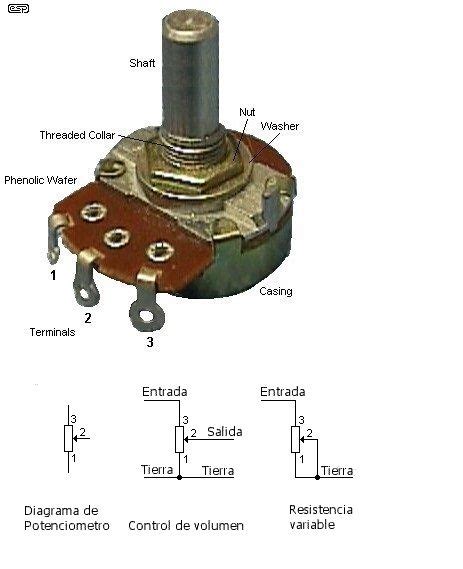

El sensor TPS, en su forma más común, es esencialmente un potenciómetro. Este componente está montado en la prolongación del eje de la mariposa del acelerador. A medida que el eje gira al abrir o cerrar el acelerador, un cursor dentro del potenciómetro se desliza a lo largo de una pista resistiva. Este movimiento altera la relación de resistencia en las salidas del sensor, lo que se traduce directamente en un cambio en la señal de voltaje emitida.
Los sistemas más antiguos, que dependían de un cable mecánico, a menudo utilizaban un único potenciómetro. Con el tiempo, para mejorar la fiabilidad, se incorporaron contactos adicionales para señalar de manera inequívoca las posiciones extremas: completamente cerrado y completamente abierto.
En la actualidad, es cada vez más común que el sensor TPS esté integrado directamente en el actuador eléctrico del acelerador. Esta integración crea un módulo de acelerador completo, que asume la responsabilidad total de la apertura de la mariposa. Dada la importancia de este componente para la seguridad de la conducción, es habitual que se empleen sistemas redundantes, como dos potenciómetros dentro del mismo sensor. Las señales de ambos potenciómetros son comparadas por la ECU, lo que permite una verificación cruzada de los datos y facilita la detección de fallos.
Síntomas de un Sensor del Acelerador Defectuoso
Comprender el papel fundamental del TPS permite predecir con relativa facilidad las consecuencias de su mal funcionamiento. La señal que emite es una instrucción directa para la ECU sobre cuánto combustible debe dosificar. Si esta señal es incorrecta, la ECU puede tomar decisiones erróneas en cuanto a la mezcla aire-combustible.
Una serie de síntomas pueden indicar un problema con el sensor TPS:
- Funcionamiento irregular del motor: El motor puede experimentar tirones, vacilaciones o una entrega de potencia inconsistente.
- El motor se apaga durante el funcionamiento a baja velocidad: Especialmente al desacelerar o al ralentí, el motor puede apagarse inesperadamente.
- Dificultad para arrancar el motor: Una señal incorrecta del TPS puede dificultar que la ECU inicie el proceso de combustión de manera eficiente.
- Reacción incorrecta a la adición de gasolina: Al acelerar, el motor puede responder con lentitud, de forma exagerada o de manera errática.
- Mayor consumo de combustible: Una mezcla incorrecta debido a una señal defectuosa del TPS puede llevar a un consumo de combustible ineficiente.
Causas Comunes de Fallos en el Sensor del Acelerador
El diseño de un sensor TPS típico, basado en un potenciómetro, lo hace susceptible al desgaste mecánico. El movimiento cíclico del cursor a lo largo de la pista resistiva provoca abrasión. Con el tiempo, esta abrasión puede crear zonas en la pista donde la señal se vuelve incierta o intermitente. Las áreas más afectadas suelen ser las correspondientes a las revoluciones bajas, ya que el cursor permanece en estas posiciones durante períodos prolongados y es donde generalmente inicia su movimiento.
Otro tipo de daño frecuente es el causado por la humedad y la corrosión. Los componentes electrónicos, especialmente aquellos montados en el compartimento del motor, están expuestos a fluctuaciones de temperatura, salpicaduras de agua, aceite y otros fluidos. La corrosión en los contactos o en la pista resistiva puede degradar la calidad de la señal.
Además del desgaste y la corrosión, los fallos mecánicos directos, como la rotura de la carcasa del sensor o el daño a sus conexiones, también pueden provocar una avería.
Diagnosticando un Sensor del Acelerador: Herramientas y Técnicas
En vehículos modernos con sistemas de diagnóstico a bordo, un fallo en un sensor TPS multiplexado (con dos potenciómetros) suele ser detectado por la ECU y registrado como un código de error específico. En tales casos, el diagnóstico del componente es relativamente sencillo.
Sin embargo, en situaciones donde los síntomas no son concluyentes o no se genera un código de error, la localización del origen del fallo puede ser más desafiante. Los síntomas de un TPS defectuoso pueden solaparse con los de otros problemas, como un caudalímetro MAF (medidor de masa de aire) defectuoso o un filtro de aire obstruido.
La evaluación del sensor TPS debe comenzar con una inspección visual. Es importante localizar el sensor y examinar su carcasa en busca de grietas, abolladuras o cualquier signo de daño físico. Se deben revisar los conectores en busca de suciedad, oxidación o corrosión.
Si se sospecha de un mal funcionamiento, es crucial verificar el cableado que conecta el sensor con la ECU. Esto implica comprobar la continuidad del circuito, asegurándose de que no haya interrupciones en los cables.
Multímetro vs. Osciloscopio para la Verificación del TPS
Para realizar mediciones, existen varias herramientas disponibles:

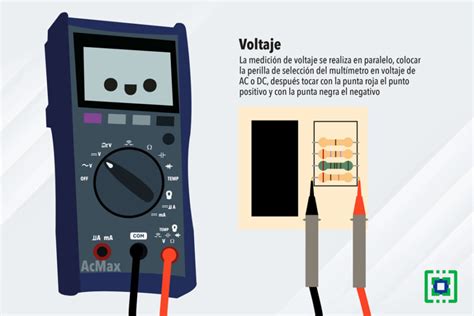

- Multímetro: Si se dispone de datos de servicio, como el esquema eléctrico y los valores de resistencia esperados, un multímetro puede ser utilizado para medir la resistencia del sensor. Sin embargo, una medición estática con multímetro puede no ser suficiente para detectar problemas intermitentes o relacionados con el desgaste de la pista resistiva, especialmente en los movimientos rápidos del acelerador.
- Osciloscopio: Una forma mucho más eficaz de verificar la señal del TPS es mediante el uso de un osciloscopio. Al conectar el osciloscopio a las salidas del sensor y manipular manualmente el acelerador, se puede observar la forma de onda del voltaje. Una señal correcta debe ser uniforme y continua, sin caídas abruptas, picos repentinos o "saltos" en la lectura. Los osciloscopios dedicados a automoción, como el Scope DT, ofrecen funciones avanzadas que simplifican este proceso. Al seleccionar el componente (acelerador) de una lista predefinida, el equipo puede configurar automáticamente los parámetros de visualización adecuados. El usuario solo necesita conectar las sondas a tierra y a la señal de salida del sensor para observar la forma de onda y diagnosticar posibles irregularidades.
Sensor TPS Como Probarlo Con Multimetro, Escaner y Osciloscopio
- Comprobadores Dedicados: Para aquellos que prefieren una solución más sencilla que un osciloscopio, existen comprobadores específicos para sensores de automoción, como el QST-5. Estos dispositivos permiten realizar pruebas rápidas y sencillas, incluso sin acceso a diagramas eléctricos detallados. El comprobador alimenta el sensor y muestra el valor de salida junto con una representación gráfica simplificada de la señal. Esto permite identificar fácilmente cualquier irregularidad o pico en la salida del sensor, indicando un posible desgaste.
Mariposas en Motores Diésel: Una Perspectiva Diferente
Originalmente, los motores diésel no requerían una válvula de mariposa, ya que el control de la potencia se lograba principalmente ajustando la cantidad de combustible inyectado. Sin embargo, la incorporación de una mariposa en los motores diésel modernos ha demostrado ser beneficiosa. Al afectar la presión en el sistema de admisión, la mariposa puede mejorar el control del sistema de recirculación de gases de escape (EGR). Además, facilita el proceso de apagado del motor, creando una contrapresión que detiene la combustión.
Para la prueba de las mariposas en motores diésel, se pueden emplear comprobadores específicos, como el DTA-1. Este dispositivo se conecta directamente a la mariposa, permitiendo verificar su funcionamiento en cualquier posición. Un funcionamiento correcto se manifiesta en un movimiento uniforme a lo largo de todo el rango de operación y en que la corriente consumida por el actuador no supere los límites establecidos.
Reparación y Reemplazo del Sensor TPS
La "reparación" de un sensor TPS generalmente se limita a su reemplazo. En diseños más antiguos donde el sensor era una pieza independiente, el costo de la pieza suele ser relativamente bajo. Los fabricantes de repuestos ofrecen una amplia gama de sensores TPS para prácticamente todos los modelos de vehículos.
Sin embargo, en vehículos más modernos, el sensor TPS a menudo está integrado en un módulo de acelerador completo. En estos casos, es necesario reemplazar todo el conjunto. El costo de estos módulos integrados puede ser considerablemente mayor, ascendiendo a varios cientos de unidades monetarias. Por ello, la capacidad de diagnosticar correctamente el sensor y determinar si realmente necesita ser reemplazado se vuelve aún más importante para evitar gastos innecesarios. Un diagnóstico preciso puede ahorrar tiempo y dinero, asegurando que el vehículo reciba la atención que realmente necesita.
