La Caja de Transferencia y el Embrague del Diferencial: Potenciando la Tracción y la Versatilidad
La caja de transferencia es un componente fundamental en la arquitectura de la transmisión de muchos vehículos, especialmente aquellos diseñados para ofrecer capacidades todoterreno o una tracción superior. Su función principal es distribuir la potencia generada por el motor y dirigirla de manera eficiente hacia los ejes, ya sea el delantero, el trasero, o ambos simultáneamente. Esta versatilidad permite adaptar el vehículo a diversas condiciones de conducción, desde las autopistas hasta los terrenos más desafiantes.
El Principio de Funcionamiento de la Caja de Transferencia
Los vehículos equipados con una caja de transferencia suelen presentar una palanca de cambios con cuatro posiciones distintivas, cada una diseñada para optimizar el rendimiento en diferentes escenarios:
- 2H (Tracción en Dos Ruedas): En esta configuración, la potencia se dirige únicamente al eje trasero. Este modo es el más eficiente en términos de consumo de combustible y es ideal para superficies lisas y carreteras pavimentadas, donde no se requiere una tracción adicional. Cambiar al modo de tracción en dos ruedas en superficies lisas puede ahorrar combustible.
- 4H (Tracción en las Cuatro Ruedas): Aquí, la potencia se distribuye entre los ejes delantero y trasero. En el modo de tracción en las cuatro ruedas, los ejes delantero y trasero están rígidamente conectados, lo que permite una distribución de potencia de 50:50. Esta configuración mejora significativamente la tracción en superficies resbaladizas o irregulares, como grava, barro o nieve. El "Super Select 4WD" de Mitsubishi, por ejemplo, es un sistema avanzado que, en modo 4H, permite la conducción a alta velocidad en superficies sueltas y también proporciona funcionalidad de tracción en las cuatro ruedas en carretera en carreteras regulares.
- N (Punto Muerto): Esta posición desconecta completamente la caja de transferencia de la transmisión, permitiendo que el vehículo se mueva libremente sin que el motor impulse las ruedas. Es esencial para remolcar el vehículo o para realizar ciertas operaciones de mantenimiento.
- 4L (Tracción en las Cuatro Ruedas de Alto Torque y Rango Bajo): Esta es la configuración más robusta, diseñada para situaciones todoterreno extremas. La caja de transferencia reduce la relación de marcha, multiplicando el torque disponible en las ruedas. Esto proporciona una fuerza de tracción inmensa, ideal para superar obstáculos difíciles, subir pendientes pronunciadas o salir de terrenos blandos. Mejora la considerablemente la capacidad todoterreno del vehículo.
La estructura puramente mecánica de muchas cajas de transferencia proporciona una alta fiabilidad y durabilidad, resistiendo las exigencias del uso intensivo.
El Rol del Diferencial y la Necesidad de Control
Para comprender la función del embrague del diferencial en la caja de transferencia, es crucial entender primero el principio fundamental de un diferencial. Los vehículos equipados con más de un eje motriz (como los de tracción trasera, delantera o total) utilizan diferenciales para permitir que las ruedas de un mismo eje giren a diferentes velocidades. Esto es indispensable durante las curvas, donde la rueda exterior debe recorrer una distancia mayor que la rueda interior.
Sin un diferencial, las ruedas intentarían girar a la misma velocidad, generando un estrés innecesario en la transmisión y dificultando la maniobrabilidad, especialmente en giros cerrados. El diferencial permite que cada rueda reciba la potencia adecuada mientras acomoda las diferencias de velocidad de rotación.
Sin embargo, un diferencial abierto estándar presenta una limitación: si una de las ruedas pierde tracción (por ejemplo, al patinar en hielo o barro), la mayor parte de la potencia se dirigirá a esa rueda que patina, dejando a la otra rueda con poca o ninguna potencia. Esto puede ser un problema significativo, especialmente en situaciones todoterreno o de baja adherencia, donde la falta de tracción en una o más ruedas puede inmovilizar el vehículo.
El Embrague del Diferencial: Optimizando la Tracción y la Transferencia de Potencia
Aquí es donde entra en juego el embrague del diferencial, y en particular, el "diferencial de deslizamiento limitado con embrague multidisco". Este tipo de diferencial, a menudo encontrado en sistemas de tracción total modernos, va más allá de la función básica de un diferencial abierto.
El "Super Select 4WD" de Mitsubishi, por ejemplo, además de ser una caja de transferencia de tiempo parcial con tracción en las cuatro ruedas, incorpora un diferencial central. Las opciones 4HLC (4H Lock) y 4LLC (4L Lock) proporcionadas por esta caja de transferencia bloquean el diferencial central, ofreciendo una funcionalidad similar a los modos 4H y 4L de un sistema regular de tracción a las cuatro ruedas a tiempo parcial.
En sistemas donde se emplea un diferencial de deslizamiento limitado con embrague multidisco, este componente actúa como un puente entre la necesidad de permitir la diferencia de velocidad entre las ruedas y la de asegurar que la potencia se transfiera de manera efectiva incluso cuando la tracción es desigual.
¿Cuál es exactamente la función de un diferencial de deslizamiento limitado con embrague multidisco?
Su función principal es transferir diferencialmente la potencia entre los ejes delantero y trasero (o entre las ruedas si está en el eje) en función de la resistencia a la marcha. En esencia, actúa para mitigar la pérdida de tracción. Cuando las ruedas de un eje comienzan a patinar, el embrague multidisco se activa, transfiriendo más potencia a las ruedas que tienen mayor agarre.
Un ejemplo de cómo funciona se puede entender al considerar la analogía de dibujar un círculo. Si unes una fila de bolígrafos para dibujar un círculo, la circunferencia y el tamaño del círculo dibujado serán inconsistentes si todos los bolígrafos giran a la misma velocidad. Para que esto funcione, los bolígrafos deben girar a diferentes velocidades. En un automóvil, el radio de giro de cada rueda es diferente, pero la circunferencia de la rueda es la misma. Si quieres girar normalmente, debes hacer que la rueda gire a diferentes velocidades. El diferencial permite esto.
Sin embargo, si la fricción de las ruedas delanteras es demasiado baja, un diferencial ordinario podría transmitir demasiada o toda la potencia a las ruedas delanteras, y las ruedas traseras perderían potencia. Debido a que la potencia y la resistencia están en oposición, si hay más resistencia, se ganará menos potencia. Si hay más potencia, el vehículo no podrá salir de un apuro.
Por lo tanto, el embrague multidisco húmedo, que es el componente clave en este tipo de diferencial, tiene la función de cancelar la función diferencial del diferencial bajo ciertas condiciones y volver a un estado de tracción en las cuatro ruedas más rígido, similar al de un sistema de tracción a las cuatro ruedas a tiempo parcial. Esto asegura que la potencia se distribuya de manera más equitativa entre los ejes, garantizando que tanto las ruedas delanteras como las traseras tengan suficiente potencia para mover el vehículo fuera de un problema.
Esto es particularmente importante para vehículos con tracción total que se basan en plataformas de tracción delantera, como el Haval H6, Envision S, Tiguan L y Ruiji. Con este diferencial, se puede garantizar que el vehículo pueda utilizar tracción a las cuatro ruedas en carreteras con alta fricción.
Es importante distinguir esto de los vehículos todoterreno "reales", que a menudo emplean estructuras más robustas y bloqueos de diferencial mecánicos para una fiabilidad absoluta en condiciones extremas. La opción ideal para algunos vehículos todoterreno modernos es un diferencial de deslizamiento limitado con embrague multidisco que también posea capacidad de bloqueo mecánico. Cuando es necesario volver al estado de tracción en las cuatro ruedas a tiempo parcial, no depende de la placa de fricción del embrague, sino mecánicamente, mediante una estructura de cadena de engranajes combinada con la transferencia, lo que aumenta significativamente la fiabilidad.
Vehículos como el Land Rover Discovery 5, por ejemplo, pueden optar por diferenciales abiertos con bloqueos de diferencial, pero esta combinación carece de la función de transferencia inteligente de un diferencial de deslizamiento limitado con embrague multidisco.
¿QUÉ ES UN DIFERENCIAL DE DESLIZAMIENTO LIMITADO?
El Sistema Haldex: Una Alternativa Electrónica para la Tracción Total

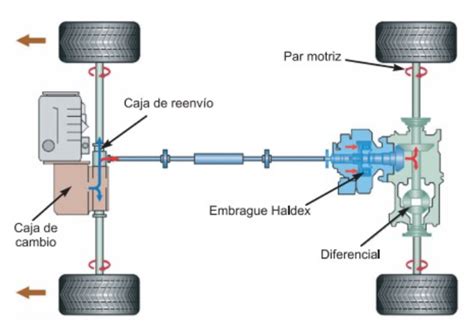

Otro sistema relevante en el mundo de la tracción total es el Haldex. El Haldex es un tipo de diferencial autoblocante, fabricado por la compañía sueca del mismo nombre, diseñado para evitar la pérdida de tracción. Se instala típicamente en vehículos con el motor en la parte delantera, actuando como un acoplamiento entre el eje delantero y el eje trasero.
El sistema Haldex es electrónicamente regulable a través de una unidad de control electrónica (ECU). Desde su introducción en 1998, ha sido utilizado por diversas marcas del Grupo Volkswagen, como Audi, Seat y Skoda, así como por Volkswagen.
- Generación 1 (aprox. 1998): Inicialmente, se instaló en un VW Golf y era un sistema integral conectable, utilizado también en el Audi TT y Audi S3 8L. Este tipo de diferencial Haldex se instala en la tracción delantera y, cuando el eje delantero pierde tracción y las ruedas patinan, el embrague conecta la tracción del eje trasero.
- Generación 2 (aprox. 2001): Este sistema 4x4 permanente con control electrónico se encarga de calcular la cantidad de par dirigido a las ruedas traseras. Modelos como el Golf V y la Transporter T5 fueron de los primeros en equiparlo, destacando por su sencillo mantenimiento y reparación.
- Generación 3 (aprox. 2005): Apareció con el Land Rover Freelander y mejoraba la respuesta en condiciones fuera de carretera. Posteriormente, fue utilizado en la línea de coches Volvo entre 2005 y 2008, donde Volvo lo denominó "Instant Traction".
- Generación 4 (finales de 2007): Introducida por Saab, combinaba acoplamientos Haldex en modelos como el Saab 9-3 Turbo X, 9-3C, 9-5 y 9-4X, bajo la denominación XWD (Cross Wheel Drive).
- Generación 5 (introducida en 2009): Distribuido por BorgWarner TorqTransfer Systems, este sistema para coches Volkswagen presenta un diseño renovado y más sencillo. Utiliza una válvula de rebose centrífuga para distribuir el par con precisión entre los ejes delantero y trasero, prescindiendo de componentes como el acumulador, el filtro o la válvula solenoide.
El embrague Haldex se compone típicamente de una bomba de presión, un embrague de discos en un baño de aceite y una centralita que recibe señales de diversos sensores del vehículo para enviar comandos a la bomba.
La Transmisión como un Ecosistema de Rendimiento
Es crucial entender que la caja de transferencia y los diferenciales no operan de forma aislada. Forman parte de un sistema de transmisión integral que requiere componentes armonizados para un rendimiento óptimo. En STR Performance, se ofrece una gama completa de piezas de transmisión de alto rendimiento diseñadas para gestionar mayor torque, mejorar la tracción, reducir la pérdida de potencia y acelerar con mayor eficiencia.
Esto incluye:
- Embragues Reforzados y Kits de Embrague de Alto Rendimiento: Esenciales cuando el par motor supera los valores originales, ofreciendo mejor agarre, transferencia de par y resistencia térmica. Estos kits pueden incluir discos orgánicos, cerametálicos o de paletas, mecanismos reforzados y topes hidráulicos o mecánicos. Palabras clave SEO: embrague reforzado para coche, kit de embrague de alto rendimiento, embrague cerámico, embrague de etapa 1, 2 y 3.
- Volantes de Inercia Ligeros: Reducen la inercia del motor, mejorando la respuesta del acelerador y el aumento de revoluciones. Son ideales como complemento de un embrague deportivo para reducir masas rotatorias. Palabras clave SEO: volante ligero, volante ligero de carreras, respuesta rápida del motor, reducción del peso del motor.
- Diferenciales de Deslizamiento Limitado (LSD): Cruciales para optimizar la tracción al salir de las curvas, limitar el giro de las ruedas y mejorar la eficiencia en pista, drifting o carreras. Disponibles en diversas configuraciones como plato giratorio, Torsen, acoplamiento viscoso o discos precargados. Palabras clave SEO: diferencial de deslizamiento limitado, LSD de automóvil, diferencial de deslizamiento limitado deportivo, rendimiento Torsen.
- Juntas Universales y Ejes de Transmisión Reforzados: Diseñados para soportar alta potencia, especialmente en vehículos con tracción delantera (FWD), trasera (RWD) o en las cuatro ruedas (AWD). Los ejes de transmisión de serie suelen ser un punto débil en coches modificados. Palabras clave SEO: eje de transmisión reforzado, transmisión de alto rendimiento, eje de transmisión deportivo, ejes de transmisión de alto rendimiento.
- Kits de Palanca de Cambios y Cambio Corto: Reducen el recorrido para cambios más rápidos, firmes y precisos, ideales para conducción dinámica y uso en circuito. Palabras clave SEO: coche con cambio corto, kit de cambio corto, control de caja de cambios deportiva, palanca de cambios de carreras.
- Soportes de Caja de Cambios Reforzados y Silentblocs: Las versiones reforzadas mejoran la precisión del cambio de marchas, la respuesta del motor y limitan los movimientos no deseados. Palabras clave SEO: soporte de caja de cambios reforzado, silentbloc de transmisión, soporte de motor rígido, soporte de poliuretano.
- Relaciones Cortas, Piñones y Refuerzos de Caja de Cambios: Para configuraciones extremas o coches de pista, acortan marchas, ahorran tiempo en aceleración y refuerzan la caja de cambios ante altas potencias. Palabras clave SEO: relaciones de transmisión cortas, engranajes reforzados, sincronizadores deportivos, fiabilidad de la caja de cambios.
Estos componentes de alto rendimiento están disponibles para una amplia gama de vehículos deportivos populares, incluyendo Volkswagen Golf GTI/R, Audi A3/S3/RS3, BMW M, Clio RS, Mégane RS, 208 GTI, Focus RS/ST, Civic Type R, Supra, Yaris GR, 350Z, 370Z y muchos más.
La optimización de motores de alto rendimiento requiere, sin duda, una transmisión de alta calidad. Ya sea para un coche de carreras, un coche de drifting, un coche de uso diario o un potente coche de tracción delantera, es fundamental optimizar la transmisión para garantizar la fiabilidad y aprovechar al máximo el potencial del motor. Los componentes ofrecidos están diseñados para un uso intensivo y son compatibles con vehículos de alto rendimiento.
