Conducción de Agua: De la Torre de Información a la Red de Distribución
La conducción de agua es un pilar fundamental de la ingeniería y las ciencias ambientales, abarcando el movimiento controlado del agua desde su origen hasta los puntos de consumo. Este proceso es esencial para abastecer hogares, industrias y para el desarrollo de la agricultura. La infraestructura para la conducción de agua, que incluye tuberías, canales y otras estructuras, está diseñada para este fin específico.
En la ingeniería civil, comprender la dinámica del agua es crucial para diseñar sistemas de distribución eficientes y sostenibles. Se deben considerar múltiples factores, como la presión interna de las tuberías, la selección de materiales adecuados para minimizar pérdidas y desgaste, la optimización del trazado de canales y tuberías para maximizar el flujo, y el impacto ambiental de las infraestructuras. La conducción de agua, en esencia, es el transporte de este recurso vital a través de infraestructuras especialmente diseñadas.
Existen diversos sistemas para la conducción de agua:
- Sistemas de gravedad: Aprovechan la pendiente natural del terreno para el transporte del agua.
- Sistemas a presión: Utilizan bombas para mover el agua, superando la gravedad o la falta de desnivel.
- Sistemas mixtos: Combinan ambos métodos para optimizar el transporte y el consumo energético.
En el contexto de una ciudad moderna, el agua potable viaja desde las plantas de tratamiento hasta los hogares a través de una extensa red de tuberías subterráneas. El diseño de esta red debe minimizar las fugas y asegurar su operatividad continua, considerando variables como la temperatura ambiente y la presión constante. La elección de materiales resistentes a la corrosión es vital para prolongar la vida útil de las tuberías y mantener la calidad del agua.
Técnicas de Conducción de Agua y la Lucha contra la Legionelosis
La ingeniería hidráulica emplea diversas técnicas para el transporte eficiente del agua. Estas técnicas buscan optimizar el uso de los recursos hídricos y minimizar el impacto ambiental y social de las infraestructuras. Sin embargo, el agua en movimiento, especialmente en sistemas que generan aerosoles, puede convertirse en un vehículo para la proliferación de patógenos como la Legionella.

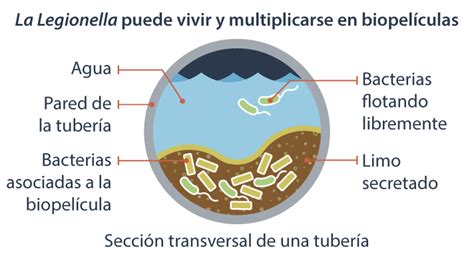

La Legionella es una bacteria ambiental capaz de sobrevivir y multiplicarse en un amplio rango de condiciones físico-químicas, típicamente entre 20 ºC y 50 ºC, con una temperatura óptima de crecimiento entre 35 ºC y 37 ºC. Su nicho ecológico natural se encuentra en aguas superficiales, como lagos, ríos y estanques, e incluso en el agua de mar. La presencia de agua contaminada en instalaciones con deficiencias de diseño, instalación o mantenimiento favorece el estancamiento y la acumulación de nutrientes (lodos, materia orgánica, productos de corrosión, amebas), creando una biocapa que, junto con temperaturas propicias, facilita la multiplicación de la bacteria hasta concentraciones infecciosas. Si la instalación produce aerosoles, la bacteria puede dispersarse al aire.
Las fuentes de infección por Legionella más frecuentemente identificadas incluyen sistemas de distribución de agua fría y caliente sanitaria, así como equipos de enfriamiento como torres de refrigeración y condensadores evaporativos. No obstante, otros sistemas son igualmente susceptibles:
- Sistemas de agua climatizada con recirculación y chorros de alta velocidad (spas, piscinas, bañeras terapéuticas, bañeras de hidromasaje, tratamientos con chorros a presión).
- Cisternas o depósitos de agua móviles.
- Centrales humidificadoras industriales.
- Humectadores y humidificadores.
- Fuentes ornamentales.
- Sistemas de riego por aspersión urbana.
- Sistemas de agua contra incendios.
- Elementos de refrigeración por aerosolización al aire libre.
- Equipos de lavado de vehículos.
- Nebulizadores.
La Regulación y el Control de la Legionelosis en España
Con el objetivo de prevenir y minimizar brotes y casos de legionelosis, la Comisión de Salud Pública del Consejo Interterritorial del Sistema Nacional de Salud estableció la necesidad de criterios técnico-sanitarios coordinados. Esto llevó a la aprobación del Real Decreto 909/2001, posteriormente actualizado por el Real Decreto 865/2003, de 4 de julio, para incorporar avances técnicos y nuevas medidas de gestión del riesgo.
La norma actual, cuyo objeto es la prevención y control de la legionelosis para proteger la salud humana, establece medidas sanitarias aplicables a instalaciones susceptibles de proliferación y diseminación de Legionella. Su ámbito de aplicación abarca cualquier instalación que utilice agua y pueda generar aerosoles, representando un riesgo para la salud pública durante su funcionamiento, pruebas de servicio o mantenimiento. Esto incluye instalaciones en edificios, medios de transporte, recintos recreativos, urbanos, sanitarios o terapéuticos. Quedan excluidas las instalaciones en viviendas unifamiliares, siempre que no afecten al ambiente exterior.
La responsabilidad principal del cumplimiento recae en el titular de la instalación, quien puede delegar tareas de prevención y control en empresas especializadas. El titular debe implementar un Plan de Prevención y Control de Legionella (PPCL) o, de forma opcional, un Plan Sanitario frente a Legionella (PSL), basado en la evaluación de riesgos. El PSL se fundamenta en las recomendaciones de la Organización Mundial de la Salud y detalla puntos críticos, medidas de control, verificación y corrección.
Se prioriza la acreditación de laboratorios para la determinación de Legionella spp. mediante cultivo, mientras que otros análisis requieren sistemas de calidad. La formación del personal es esencial para garantizar la correcta ejecución de las actividades de prevención y control.
El Real Decreto ha pasado por procesos de consulta pública, audiencia e información pública, consultando a comunidades autónomas, ciudades y entidades locales, y contando con el informe del Consejo de Consumidores y Usuarios. Los principios de necesidad, eficacia, proporcionalidad, seguridad jurídica y transparencia han guiado su elaboración.
Control y prevención de legionella con ANDASUR
Diseño de Redes de Distribución de Agua Potable: Principios y Componentes
El diseño de redes de distribución de agua potable es un proceso complejo que requiere la integración de conocimientos de hidráulica, geografía y normativas sanitarias. Miren, enfrentada a la tarea de diseñar la red de abastecimiento de una eco-ciudad, se encuentra ante el desafío de integrar estos aspectos en un tiempo limitado. Para ello, necesita la colaboración de especialistas que aborden los pormenores técnicos.
Captación y Tratamiento del Agua
La estrategia de Miren para la red de distribución se centra en la diversificación de la captación. Se proponen dos sistemas: uno a partir de un pozo y depósito para extraer agua freática, y otro que utiliza un pequeño embalse alimentado por un canal.
La elección de la ubicación de los sistemas de captación y de la estación de tratamiento de aguas (ETAP) es fundamental. Las plantas potabilizadoras tienen como objetivo tratar el agua captada para cumplir con los estándares sanitarios regulados, como los establecidos en el Real Decreto 140/2003. Tras el tratamiento, el agua se almacena en depósitos de almacenamiento dimensionados para el volumen de depuración.
Depósitos de Regulación y Cabecera
Una vez potabilizada, el agua se envía a un depósito de regulación, también conocido como depósito de cabecera. Estos depósitos, ubicados estratégicamente en puntos elevados, distribuyen el agua a una gran parte de la población, constituyendo uno de los nodos centrales de la red de abastecimiento. Son especialmente comunes en zonas montañosas donde la distancia entre la captación y el suministro local es considerable.

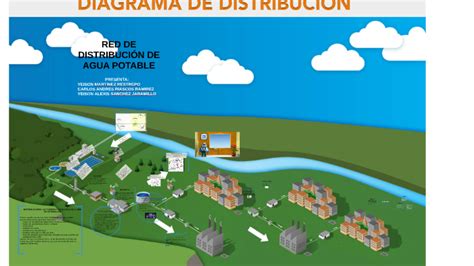

La Red de Distribución: Componentes y Jerarquía
La red de distribución es la encargada de suministrar agua de forma individualizada a cada punto de consumo. Su función es distribuir y segmentar el caudal global en caudales individuales.
Los componentes básicos de una red de distribución incluyen:
- Tuberías o conducciones: Elementos modulares de sección circular cerrada y disposición longitudinal por donde circula el agua. Su diámetro interior define la capacidad de conducción, mientras que el grosor de las paredes, junto con su composición, determina sus capacidades mecánicas. El conjunto de tuberías conforma el trazado de la red.
- Acometidas privadas: Conexiones que llevan el agua desde la red de distribución hasta las propiedades individuales.
- Elementos de medición: Dispositivos para controlar diversos parámetros del agua en las tuberías.
- Hidrantes: Puntos de suministro para necesidades urgentes, como la extinción de incendios.
- Arquetas de registro: Estructuras que protegen y permiten el acceso a llaves de corte y otros elementos de control.
La red de distribución se jerarquiza en varios niveles según la cantidad de puntos de suministro a los que da servicio. Las acometidas individuales, reguladas por ordenanzas municipales, suelen ejecutarse mediante dos arquetas: una exterior en la vía pública y otra interior en el edificio.
Tipos de Redes de Distribución
La configuración de las redes de distribución puede variar significativamente:
- Redes interurbanas: Conectan la ETAP con los depósitos de cabecera. En sistemas centralizados, pueden consistir en un único trazado de abastecimiento donde las secciones de captación se unen antes de la ETAP.
- Redes centralizadas: Con una única ETAP, pero con varios depósitos de cabecera. El conducto principal se ramifica desde la ETAP hacia diferentes ubicaciones, siendo más útil cuando la distancia a los puntos de consumo es grande.
- Redes descentralizadas: Se configuran con varias fuentes de captación que dan servicio a un mismo grupo de consumo, a menudo distantes entre sí. Las estrategias varían según la distribución geográfica de las fuentes. Estas redes suelen discurrir por suelo urbano y su función es garantizar un caudal y presión de suministro dentro de un rango óptimo. El trazado urbano está estrechamente ligado al trazado viario y los espacios públicos.
- Red mallada: Presenta un flujo de agua circular donde todas las derivaciones de acometidas individuales están interconectadas. Esto garantiza el suministro incluso si se deben cortar tramos de la red por avería o mantenimiento.
- Red ramificada: Sigue un esquema arborescente, donde los ramales se bifurcan sin conexión entre sí, estableciendo un único recorrido de suministro para cada derivación.
- Redes mixtas: Combinan un sistema de abastecimiento principal en forma de red mallada con uno secundario de red ramificada.
Miren ha optado por un trazado descentralizado con dos ETAP, cada una con líneas de tratamiento diferenciadas para el agua del freático y del canal.
Sistemas de Distribución: Gravedad vs. Bombeo
El tipo de distribución de una red depende de la energía utilizada para presurizar el caudal de servicio:
- Distribución por gravedad: Aprovecha la energía potencial del agua almacenada en un punto elevado. La diferencia de altura entre el depósito y el punto de consumo genera la presión necesaria. Este sistema es eficiente si la red está adecuadamente dimensionada, aunque las pérdidas de carga por fricción son inevitables.
- Distribución por bombeo: Requiere el consumo de energía eléctrica para impulsar el agua.
- Bombeo directo a red: Se realiza sin depósito de acumulación. Las bombas deben dimensionarse para el gasto máximo horario. La presión varía con el consumo.
- Bombeo a depósito de acumulación: Las bombas se abastecen de la red y bombean agua a un depósito. Una boya detiene las bombas al alcanzar el nivel máximo.
- Bombeo desde depósito de acumulación: La bomba se alimenta de un depósito rompedor y bombea directamente a la red. Este sistema ofrece mayores garantías de suministro, ya que el depósito rompedor asegura el flujo incluso si la red de alimentación se interrumpe. Sin embargo, su principal inconveniente es el elevado coste y el espacio requerido.
Materiales para la Conducción de Agua: Durabilidad y Rendimiento
La selección del material para las tuberías es crucial para la durabilidad, eficiencia y seguridad de las redes de abastecimiento. Miren considera el polietileno como una opción avanzada, pero es necesario evaluar otros materiales tradicionales y de alta tecnología.
Polietileno de Alta Densidad (PEAD)
El PEAD es un material plástico que se presenta en rollos de tubería semirrígida de largas longitudes. Sus principales ventajas incluyen:
- Resistencia mecánica: Conserva su integridad y estanqueidad en diversas condiciones de montaje y construcción.
- Capacidad de conducción: El diámetro interior determina la cantidad de agua transportada.
- Facilidad de montaje, conexión y reparación: Permite una larga vida útil.
- Resistencia química: Alta resistencia a ataques químicos de suelos agresivos y aguas internas, así como a ácidos, álcalis y soluciones salinas.
- Resistencia a la tensión.
- Rapidez de instalación.
- Termofusión: Técnica de unión que garantiza la estanqueidad y resistencia.
- Economía: Considerado un material rentable a largo plazo.
Hierro Fundido
Históricamente, el hierro fundido ha sido el material más utilizado en sistemas de abastecimiento. Se fabrica en hierro gris o fundición dúctil, siendo esta última la que predomina actualmente.
- Vida útil: Instalaciones en funcionamiento con más de 200 años son habituales.
- Alta resistencia mecánica.
- Soldadura: El hierro dúctil se puede soldar de forma económica; el hierro gris es viable, aunque costoso.
- Piezas prefabricadas de grandes dimensiones.
- Dificultad de conexión: Varía según el fabricante.
- Aplicaciones: Se utiliza en diámetros grandes y altas presiones, similar a las tuberías de hormigón.
Otros Materiales Metálicos
- Acero negro o acero al carbono: Se presenta en diámetros pequeños (50-150 mm) y requiere protecciones por recubrimiento.
- Acero galvanizado: Similar al acero al carbono, pero con una capa de zinc protectora interna y externa.
- Acero inoxidable: Aunque más caro, ofrece la máxima durabilidad. Permite soldaduras, no requiere protecciones, tiene una vida útil extraordinariamente larga y puede instalarse a la vista, facilitando inspecciones.
Piezas Especiales
Las piezas especiales son accesorios que permiten cambios de dirección, ramificaciones e intersecciones, e incluso conexiones entre tuberías de diferente material y diámetro. Se fabrican en hierro fundido, fibrocemento, PVC, polietileno, hormigón pretensado y acero. Las piezas de hierro fundido son las más empleadas y se conectan mediante bridas o juntas.

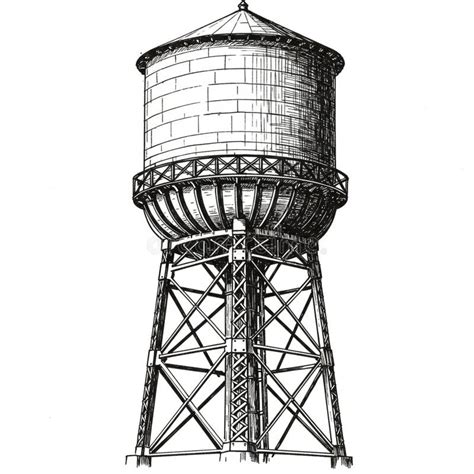

Las Torres de Agua: Almacenamiento y Presurización
Las torres de agua, también conocidas como depósitos elevados o "copas de agua", desempeñan un papel crucial en los sistemas de distribución de agua. Su propósito principal es almacenar un volumen de agua a una altura determinada para generar la presión necesaria en la red de tuberías.
Función y Evolución Histórica
Las torres de agua actúan como depósitos de equilibrado, reduciendo el impacto de las variaciones en la demanda de agua. La empresa de suministro de agua puede optar por eliminar la torre si existen alternativas para mantener la presión, como sistemas de bombeo controlados.
El uso moderno de torres de agua para sistemas públicos de agua presurizada se popularizó a mediados del siglo XIX con el avance del bombeo de vapor y el desarrollo de tuberías capaces de soportar mayores presiones. Inicialmente, en el Reino Unido, los tubos verticales expuestos se utilizaban para aliviar la presión y proporcionar una elevación fija a los motores de bombeo de vapor, que generaban un flujo pulsante, en contraste con la necesidad de presión constante en el sistema de distribución. Estos tubos verticales a menudo se encerraban en estructuras decorativas. Muchas de estas primeras torres de agua son hoy consideradas patrimonio histórico.
Construcción y Diseño
Se utilizan diversos materiales para construir torres de agua, siendo el acero y el hormigón armado o pretensado los más comunes. Incorporan un revestimiento interior para proteger el agua. El depósito puede tener forma esférica, cilíndrica o elipsoide, con una altura mínima de 6 metros y un diámetro de al menos 4 metros.
La presurización se logra mediante la presión hidrostática debida a la elevación del agua. Cada 10,20 centímetros de elevación producen 1 kilopascal de presión. La altura de la torre proporciona la presión del sistema, pudiendo ser complementada por una bomba. El volumen del depósito y el diámetro de la tubería aseguran el caudal. Sin embargo, depender exclusivamente de bombas para la presurización es costoso, requiriendo bombas de tamaño adecuado para las demandas máximas y bombas jockey para flujos menores.
Históricamente, los constructores de torres de agua eran a menudo fabricantes de barriles que adaptaron su oficio. Las torres de agua de madera se mantienen unidas por cables de acero, y el agua inicial que se filtra a través de los huecos satura la madera, provocando su hinchazón y el cierre de las juntas, volviéndolas impermeables.
Las torres de agua en azoteas suelen almacenar entre 25.000 y 50.000 litros, destinando la porción superior para el uso diario y la inferior como reserva para incendios.
Diversidad Arquitectónica y Funcional
Los arquitectos y constructores han adoptado diversos enfoques para integrar las torres de agua en el diseño de edificios. En edificios comerciales, a menudo se ocultan tras extensiones de fachada. En edificios residenciales, se encierran en estructuras de techo, que pueden ser simples cajas o elementos ornamentados.
La falla de las bombas, como en un corte de energía, puede resultar en una pérdida de presión del agua, lo que podría tener implicaciones para la salud pública. En muchos estados de EE. UU., se requiere emitir un "aviso de hervir el agua" si la presión cae por debajo de 20 psi (140 kPa).
Algunas torres de agua han sido reconvertidas para usos modernos, como complejos de restaurantes (ej. Wieża Ciśnień en Breslavia, Polonia). Históricamente, las torres de agua eran esenciales para reponer el agua de las locomotoras de vapor en las líneas ferroviarias. Otras se utilizan como torres de observación o albergan restaurantes.
En regiones montañosas, la topografía local puede sustituir la estructura de la torre, utilizando cisternas de hormigón en terrazas.
Formas y Diseños Específicos
- Esfera de agua: Un tipo de torre con una gran esfera en la parte superior de su poste.
- Esferoide de agua: Similar a la esfera, pero la parte superior es más ancha que alta.
La torre de agua en Erwin, Carolina del Norte, con 66,98 metros de altura y capacidad para 1900 m³, se considera la esfera de agua más alta del mundo. El Earthoid, en Germantown, Maryland, es un tanque esférico de 30 metros de altura con 7600 m³ de capacidad.
Las torres de agua pueden presentar revestimientos ornamentados o estar pintadas, a veces con el nombre de la ciudad para facilitar la navegación aérea y terrestre. Algunas decoraciones son lúdicas, como pares de torres etiquetadas como "CALIENTE" y "FRÍA".
El diseño de la red de abastecimiento, la prevención de la legionelosis y la infraestructura de almacenamiento y presurización, como las torres de agua, son elementos interconectados que garantizan el suministro seguro y eficiente de agua potable.
