El Chasis Radiográfico: Un Componente Esencial en la Captura de Imágenes Diagnósticas
El chasis radiográfico, a pesar de la evolución hacia la radiología digital, sigue siendo un elemento fundamental en la obtención de imágenes diagnósticas en diversas especialidades médicas. Su función principal es albergar y proteger la película radiográfica y las pantallas intensificadoras, asegurando la calidad de la imagen y la longevidad de los materiales sensibles a la radiación. Comprender su estructura, tipos y el cuidado que requieren es crucial para el personal de radiología.
Composición y Estructura del Chasis Radiográfico

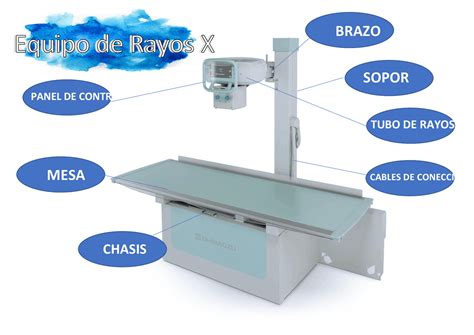

El chasis radiográfico es esencialmente una caja rígida diseñada para mantener la película radiográfica completamente protegida de la luz externa, golpes y otros factores que podrían comprometer la imagen. Está compuesto por dos caras principales, unidas generalmente por bisagras, que encierran la película y las pantallas intensificadoras.
La cara anterior del chasis, que se posiciona frente al haz de radiación, suele estar fabricada de un material delgado y resistente, a menudo aluminio o una aleación ligera, con una resistencia menor que el aluminio para permitir el paso eficiente de los rayos X. Esta cara es crucial para la integridad de la imagen, ya que cualquier deformación o imperfección podría traducirse en artefactos. En su interior, esta cara aloja una de las pantallas intensificadoras.
La cara posterior del chasis, que se encuentra alejada del haz de radiación, también puede ser de aluminio o plástico, y en su interior contiene la pantalla intensificadora trasera. La elección del material y la construcción de ambas caras buscan optimizar la transmisión de los rayos X y minimizar la atenuación innecesaria.
Dentro del chasis, entre la cara anterior y la pantalla de refuerzo, se coloca la película radiográfica. Esta película está compuesta por una base (generalmente de poliéster) recubierta por una emulsión sensible a los rayos X. La emulsión contiene cristales de haluro de plata, como bromuro de plata y yoduro de plata, que reaccionan a la exposición a la radiación.

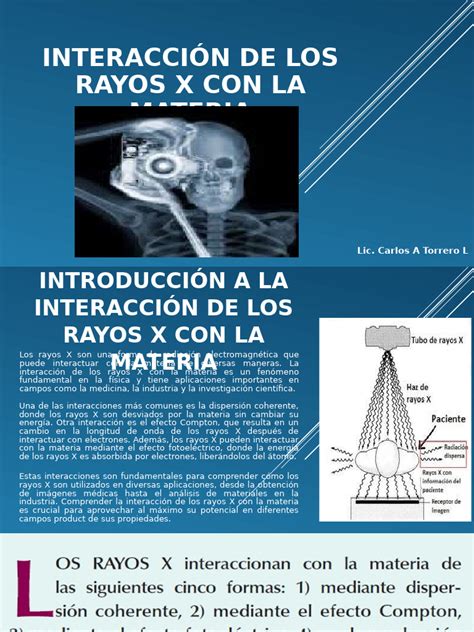

Las pantallas intensificadoras son un componente vital del sistema chasis-película. Están formadas por un material luminiscente que emite luz visible cuando es excitado por los rayos X. Esta luz incide sobre la emulsión de la película, provocando una reacción química que forma la imagen latente. El uso de pantallas intensificadoras aumenta la sensibilidad de la película a los rayos X, permitiendo reducir la dosis de radiación necesaria para obtener una imagen de calidad y disminuir el tiempo de exposición, lo cual es especialmente importante para evitar el movimiento del paciente.
Un aspecto fundamental en el diseño del chasis es el mecanismo que asegura un contacto íntimo y uniforme entre la pantalla intensificadora y la película radiográfica. Este contacto es esencial para lograr la máxima definición en la imagen radiográfica y evitar la borrosidad. Los sistemas de cierre del chasis están diseñados para mantener una presión constante y uniforme sobre la película y las pantallas.
La tapa transparente, que se coloca siempre en posición superior, está señalada con rectángulos blancos que indican el tamaño y la posición correcta de la película a colocar dentro del chasis. Esta guía visual es importante para asegurar la correcta inserción de la película y optimizar la toma radiográfica.
Tipos y Características de los Chasis Radiográficos
Los chasis radiográficos varían en tamaño, material y funcionalidad, adaptándose a las necesidades específicas de cada tipo de examen radiológico. Estos tipos y tamaños se han desarrollado a lo largo del tiempo para optimizar la captura de imágenes de diferentes partes del cuerpo y para adaptarse a equipos específicos.

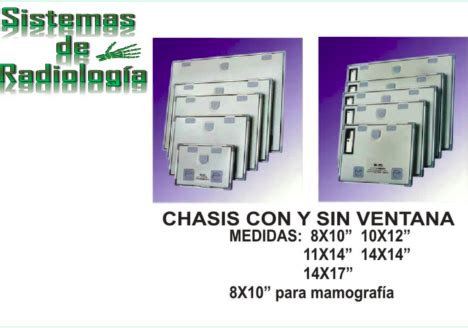

Los tamaños más comunes de chasis incluyen:
- Chasis de 30 x 40 cm: Ampliamente utilizados para radiografiar el tórax, el abdomen y otras estructuras de tamaño considerable. Su uso es generalizado en la mayoría de los gabinetes radiológicos.
- Chasis de 18 x 24 cm: Menos comunes en la radiografía convencional, pero utilizados en exploraciones muy concretas, como es el caso de las mamografías (aunque en mamografía se utilizan sistemas específicos de alta resolución).
- Chasis de tamaño dental: Diseñados para la toma de radiografías panorámicas de las estructuras dentales.
Además del tamaño, los chasis pueden clasificarse según su construcción y materiales:
- Chasis convencionales: Fabricados con materiales ligeros pero resistentes, diseñados para el uso general.
- Chasis para equipos sin este dispositivo: Algunos equipos modernos de radiología digital no utilizan chasis en el sentido tradicional, ya que la imagen se captura directamente por un detector digital. Sin embargo, el concepto de chasis sigue siendo relevante en la comprensión de los sistemas que lo emplean.
- Chasis con rejilla antidifusora: En ciertos exámenes, especialmente aquellos que involucran grandes volúmenes de tejido, se utiliza una rejilla antidifusora colocada entre el paciente y el chasis. La rejilla está integrada en algunos chasis o se utiliza como un accesorio separado. Su función es absorber los rayos X dispersos que se producen al interactuar la radiación con el paciente, reduciendo el "velo" en la imagen y mejorando el contraste y la definición. Estas rejillas son especialmente útiles para radiografías de altos kVp.
- Chasis para cámaras multiformato: En el pasado, se impuso el uso de chasis para cámaras multiformato. Estos chasis contenían películas que se impresionaban a través de un sistema de fotografía de un monitor de rayos X. Eran utilizados para obtener múltiples imágenes en una sola película, optimizando el uso del material y los costos.
- Chasis para películas de una sola emulsión: Diseñados específicamente para películas radiográficas que poseen una sola capa de emulsión sensible a la radiación. En estos casos, se utiliza una sola pantalla intensificadora para maximizar la eficiencia y la resolución, ya que las películas de doble emulsión son más sensibles pero pueden tener una resolución ligeramente menor.
La elección del chasis adecuado depende del uso particular que se le va a dar, el tamaño de la región a radiografiar, y el tipo de equipo de rayos X utilizado.
Uso Correcto y Mantenimiento del Chasis Radiográfico
El uso correcto y el mantenimiento adecuado de los chasis radiográficos son fundamentales para garantizar la calidad de las imágenes obtenidas y prolongar la vida útil de estos componentes. Un chasis en mal estado puede ser la causa de artefactos y de una degradación significativa de la calidad diagnóstica.
Principios de Uso Correcto:
- Posicionamiento Adecuado: El chasis debe ser manipulado con cuidado para evitar golpes y caídas. La cara anterior, que se coloca frente al haz de radiación, no debe ser sometida a presiones indebidas.
- Cierre Hermético: Es crucial asegurar que el chasis cierre herméticamente a la luz. Cualquier fuga de luz puede velar la película radiográfica, creando artefactos o zonas de densidad no deseadas. Al retirar la película, se debe hacer en una cámara oscura o en un cuarto oscuro para evitar la exposición a la luz ambiental.
- Limpieza Regular: El interior del chasis, incluyendo las pantallas intensificadoras, debe mantenerse limpio. El polvo, la suciedad o los residuos de revelado pueden adherirse a las pantallas y generar artefactos en las radiografías. Se recomienda limpiarlas periódicamente con paños suaves y soluciones de limpieza específicas.
- Manipulación de Pantallas Intensificadoras: Las pantallas intensificadoras son delicadas y susceptibles a arañazos y daños. Deben manipularse con sumo cuidado y evitarse el contacto directo con objetos punzantes.
- Almacenamiento: Los chasis, especialmente cuando contienen película, deben conservarse en un lugar fresco, seco y oscuro. Las temperaturas elevadas pueden afectar la calidad de la película y acelerar su degradación. El almacenamiento en refrigeradores es ideal para películas no expuestas, pero los chasis deben ser introducidos en la cámara oscura antes de su uso para evitar la condensación.
Pruebas de Calidad y Mantenimiento:
Se deben realizar revisiones periódicas para asegurar el correcto funcionamiento del chasis. Una sencilla prueba para verificar el contacto entre la pantalla y la película consiste en colocar una película en el chasis y exponerla a una dosis baja de radiación. Posteriormente, se revela la película y se examina visualmente. Si el contacto es uniforme, la imagen resultante será homogénea. Cualquier zona de menor densidad o más oscura puede indicar un mal contacto en esa área, lo que requerirá una revisión y posible reparación del chasis.
Los problemas comunes que pueden surgir incluyen:
- Pérdida de hermeticidad a la luz: El cierre del chasis puede deteriorarse con el tiempo, permitiendo la entrada de luz.
- Daño en las pantallas intensificadoras: Arañazos, manchas o pérdida de luminiscencia en las pantallas afectan directamente la calidad de la imagen.
- Deformación del chasis: Golpes o presiones excesivas pueden deformar las caras del chasis, comprometiendo el contacto pantalla-película.
Un chasis defectuoso, si es grande y no hay posibilidad de repararlo, debe ser reemplazado para evitar la obtención de imágenes de baja calidad que puedan afectar el diagnóstico. La calidad de la imagen obtenida puede verse afectada por el estado del chasis, por lo que es fundamental que estos elementos se sometan a revisiones periódicas y se mantengan en óptimas condiciones.
Chasis Radiográficos
El Futuro del Chasis Radiográfico: Transición a lo Digital

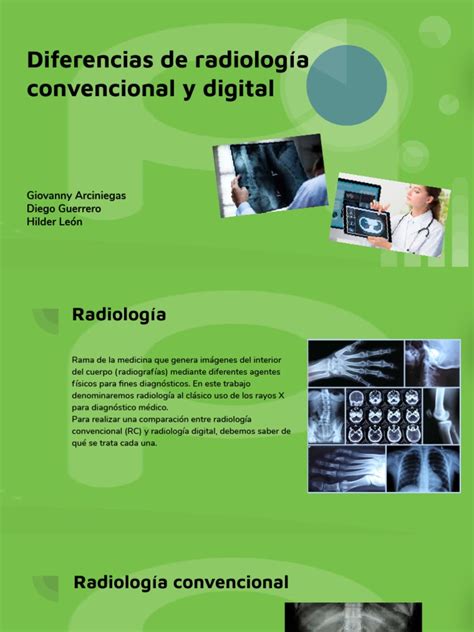

La radiología ha experimentado una transformación radical con la llegada de la tecnología digital. Los sistemas de radiografía computarizada (CR) y radiografía digital directa (DR) han reemplazado en gran medida a la película radiográfica convencional y, por ende, a los chasis tradicionales en muchos entornos clínicos.
En los sistemas CR, se utilizan placas de fósforo fotoestimulable que se insertan en un chasis similar a los convencionales. Una vez expuesta, la placa se extrae del chasis y se introduce en un lector que escanea la imagen latente y la convierte en una imagen digital. El chasis en este caso actúa como un protector para la placa de fósforo.
En la radiografía digital directa (DR), la imagen se captura directamente por un detector electrónico (flat panel detector) que no requiere un chasis para la película. Estos detectores convierten los rayos X en señales eléctricas que se procesan y visualizan inmediatamente en un monitor.
A pesar de esta transición, el conocimiento sobre los chasis radiográficos sigue siendo valioso. Muchos centros aún operan con sistemas de radiología convencional, y comprender los principios detrás de la formación de la imagen con película y pantallas sigue siendo relevante para la formación de nuevos profesionales y para el mantenimiento de equipos antiguos. Además, los conceptos de protección de los receptores de imagen y la importancia del contacto íntimo entre la pantalla y el medio sensible a la radiación son aplicables a los sistemas digitales en muchos aspectos. La evolución tecnológica ha llevado a una reducción notable en el uso de los chasis de película, pero su legado y los principios que representan continúan influyendo en la práctica radiológica.
