El Corazón Mecánico: Un Viaje Detallado por los Mecanismos del Automóvil
Si alguna vez tu mecánico te dice que hay un problema con el radiador o el alternador, es importante que sepas de qué partes de tu auto te están hablando. Vamos a conocer los nombres de las principales partes de un automóvil y sus funciones. ¡Toma nota de estas partes del coche! Un vehículo moderno es una máquina compleja con varios sistemas que trabajan juntos para garantizar un funcionamiento óptimo. Si bien puede parecer complicado, entender los principales sistemas de un automóvil puede ayudarte a apreciar su funcionamiento y la importancia de realizar mantenimientos regulares. Un automóvil está compuesto básicamente por un bastidor sobre el que se monta el motor, el embrague, la caja de cambios, la transmisión, el puente trasero, la dirección, la suspensión y los frenos. El total así formado se denomina chasis. Sobre este va montada la carrocería y sus accesorios.
El Motor: La Fuente de Toda la Energía
El motor puede ser considerado como el corazón de cada automóvil. Es una máquina perfectamente construida que convierte el calor ocasionado por la explosión (motor de gasolina) o la combustión (motor diésel) del combustible en un movimiento de fuerza que hace girar las ruedas. El motor es el corazón del vehículo. Su función principal es convertir la energía del combustible en movimiento. Cuando el motor está en marcha, el combustible se quema en los cilindros, produciendo una explosión que mueve los pistones. Estos pistones están conectados a un eje que hace girar las ruedas.
El motor es el suministrador de energía que, mediante los conjuntos de transmisión, hace llegar su giro a las ruedas para el desplazamiento del vehículo. El motor de los automóviles es de combustión interna, ya que el combustible (gasolina o gasóleo) es quemado dentro de él. Un ejemplo de combustión externa es la máquina de vapor, porque el combustible se quema dentro de una caldera aparte. El motor necesita de un sistema de alimentación que haga llegar el combustible a su interior, en condiciones de ser quemado. Los motores de gasolina disponen, además, de un sistema de encendido para iniciar la combustión.
Algunos de los tipos de motores que existen son:
- Motor diésel
- Motor de explosión a gasolina - motor Otto
- Motor de combustión interna
- Motor híbrido
- Motor eléctrico
- Motor de reacción
- Motor de carga estratificada
Cuando hablamos del motor convencional que funciona con gasolina, la cadena de reacciones se activa a través de un chispazo, el cual es capaz de encender una mezcla de vapor de combustible y aire comprimido dentro de un cilindro que está sellado. Esa mezcla se quema, se dispensa y genera energía. Para evitar el desgaste y reducir al máximo la fricción de las piezas que forman parte del motor, es esencial el cambio de aceite.

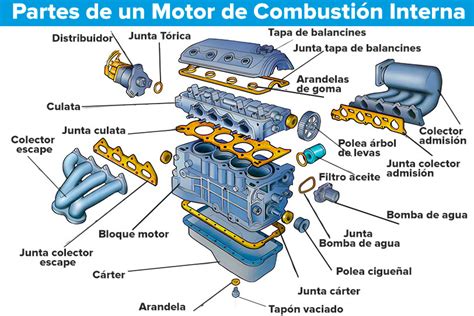

Componentes Esenciales del Motor
Un automóvil tiene muchas piezas que forman el motor, y cada una tiene su función en el proceso de combustión y movimiento. Aquí te mostramos las partes más importantes del motor de auto:
- Cilindros: Son los espacios donde se desplazan los pistones. Aquí es donde ocurre la combustión del combustible.
- Pistones: Estas piezas se mueven dentro de los cilindros y transfieren el movimiento al cigüeñal a través de las bielas.
- Cigüeñal: Convierte el movimiento lineal de los pistones en movimiento rotativo.
- Bielas: Conectan los pistones con el cigüeñal y transmiten el movimiento.
- Árbol de levas: Controla la apertura y cierre de las válvulas del motor. El árbol de levas un eje conectado a la correa o distribución que se encarga de accionar los taqués a través de unas protuberancias excéntricas conocidas como levas. Es la pieza que se encarga de abrir y cerrar el paso al cilindro a través del movimiento del taqué primero, y el muelle que propicia su retorno, después.
- Correa de distribución: Sincroniza el movimiento del árbol de levas y el cigüeñal. El sistema de distribución juega un papel crucial en el correcto funcionamiento de un motor de combustión interna. Este mecanismo regula la entrada y salida de los gases del motor, coordinando tanto el proceso de admisión como el de escape.
- Culata: Contiene las válvulas y las bujías, y sella la parte superior de los cilindros.
- Cárter: Almacena el aceite que lubrica las partes móviles del motor.
El motor está compuesto por gran cantidad de piezas metálicas que giran o se deslizan entre si. Para que no haya contacto entre metal y metal, se interpone una película de aceite entre ellas. El encargado de mantener esta película es el sistema de lubricación.
Tipos de Motores: Diversidad Energética
Existen diversos tipos de motores, cada uno con sus particularidades y aplicaciones:
Motores de Combustión Interna:
- Gasolina: Usan una mezcla de aire y gasolina que se inflama con una chispa producida por una bujía. Son los más comunes en vehículos ligeros.
- Diésel: Estos motores funcionan mediante la compresión del aire en los cilindros y la inyección de diésel, lo que provoca una combustión espontánea. Son conocidos por su eficiencia en vehículos pesados y comerciales.
Los motores de combustión interna pueden presentar problemas como fallos de encendido, sobrecalentamiento y pérdida de potencia. Muchas veces, es posible identificar estos problemas al leer los códigos de error del vehículo y al revisar visualmente componentes como las bujías y los inyectores. Para solucionarlos a tiempo, es fundamental realizar un mantenimiento regular.
Motores de Combustión Externa: Como los motores Stirling y de vapor, generan energía térmica fuera del motor y luego la convierten en energía mecánica. Aunque son menos comunes en autos modernos, su capacidad para reducir las emisiones y usar combustibles alternativos los hace valiosos en la generación de energía renovable. Por ejemplo, los motores Stirling son populares en sistemas de energía solar concentrada y los motores de vapor se encuentran en locomotoras antiguas o plantas de energía.
Motores Eléctricos: Estos convierten la energía eléctrica en mecánica mediante campos magnéticos. Son cada vez más populares debido a su eficiencia energética y menor impacto ambiental. Los vehículos eléctricos ofrecen una aceleración rápida y una conducción más suave en comparación con los motores de combustión. Las ventajas de los motores eléctricos incluyen menos mantenimiento y emisiones cero, mientras que las desventajas pueden ser una menor autonomía y tiempos de recarga más largos. Las tecnologías de carga y descarga de baterías son cruciales para el rendimiento y la autonomía de estos vehículos. Pero una de las grandes ventajas de los vehículos eléctricos en México es que están exentos del pago de verificación y tenencia.
Motores Híbridos: Combinan un motor de combustión interna con un motor eléctrico para aprovechar lo mejor de ambos mundos. Ofrecen una mejor eficiencia de combustible y menores emisiones, permitiendo una transición fluida entre el motor de combustión y el eléctrico, optimizando el consumo de combustible y reduciendo las emisiones. Cuando te encuentras en medio del tráfico citadino, donde hay muchas paradas y arranques, los motores híbridos tienen la ventaja de ser ahorradores. Y al igual que los autos eléctricos, los híbridos están exentos del pago de verificación y tenencia en México.
Sistemas Auxiliares del Motor: El Soporte Vital
Estos son esenciales para complementar su funcionamiento y asegurar que el auto opere de manera eficiente y confiable. Estos sistemas proporcionan la energía necesaria para el arranque del motor y mantienen su correcto funcionamiento en diversas condiciones.
Sistema Eléctrico: Es esencial contar con este sistema para que el motor arranque y funcione sin problemas. Este sistema incluye varios componentes como la batería, la bobina, los sensores, los cables de alta tensión, el alternador, el sistema de arranque, las bujías y el sistema de inyección de combustible. La batería funciona como almacenador de energía química que, cuando se descarga, se convierte en energía eléctrica que el coche utiliza para abastecer las luces, el radio, el motor de arranque, el limpiaparabrisas y todos los elementos eléctricos. La batería es una caja y de ella sobresalen dos postes llamados «bornes», uno positivo identificado con un «+» conectado por un cable al motor de arranque y uno negativo marcado con un «-». Por último, esta pieza está dividida en 6 compartimentos (o «celdas»), cada una equivalente a 2 voltios, es decir, que conectados en serie suman 12 voltios. Las celdas están compuestas por placas de plomo o ferroníquel sumergidas en un compuesto de ácido sulfúrico y agua destilada llamado electrolito. La vida útil de una batería de automóvil está dada por la garantía del fabricante, pero suele ser de 12 a 18 meses aproximadamente. El sistema eléctrico del vehículo alimenta todos los componentes electrónicos, desde las luces hasta el sistema de audio y los sensores de control. La batería almacena la energía necesaria para arrancar el vehículo y alimentar estos componentes, mientras que el alternador mantiene la batería cargada mientras el motor está en marcha. El alternador se encarga de mantener la batería cargada y está conectado al motor a través de una correa. Cuando se enciende el motor, esta pieza gira produciendo corriente alterna que será rectificada y enviada a la batería como corriente continua para restituir la carga que se ha perdido. Brillante, ¿verdad?
Sistema de Lubricación: Garantiza que todas las partes móviles del motor estén bien lubricadas para reducir el desgaste y la fricción. Esto abarca la bomba de aceite, los filtros, el eje de balancines, el manómetro, el regulador, el tanque de combustible, los conductos transmisores, la bomba de combustible, el filtro de combustible, el regulador de presión y los inyectores. El sistema de combustible y lubricación necesita funcionar bien para que el motor, que a su vez impulsa la transmisión, funcione sin problemas. Este sistema gestiona el suministro de combustible al motor y asegura que las partes móviles del motor estén lubricadas adecuadamente. Incluye el tanque de combustible, la bomba de combustible, los inyectores y el aceite del motor. El combustible debe llegar de manera limpia y eficiente al motor, mientras que el aceite ayuda a reducir el desgaste y la fricción en las partes móviles.
Sistema de Refrigeración: Previene el sobrecalentamiento del motor. Sus componentes principales son el radiador, la bomba de agua, ventiladores, depósito de refrigerante, termostato, mangueras y el calefactor. El radiador forma parte del sistema de refrigeración de un automóvil y tiene como objetivo enfriar el agua que se ha calentado al circular por el interior del bloque de cilindros.
Sistema de Escape: Se encarga de expulsar los gases resultantes de la combustión. Incluye el colector de escape, conductos, sujetadores, catalizador y los silenciadores, tanto el pre-silenciador como el silenciador principal. El escape, cuya función es liberar el motor de ciertos gases y hacer que este funcione mejor. Pero, no es su único objetivo.
La Transmisión: Movimiento y Control
El sistema de transmisión se encarga de transferir la potencia del motor a las ruedas. Puede ser automática o manual y está compuesta por componentes como la caja de cambios y el embrague. La transmisión ajusta la velocidad y la potencia del motor para adaptarse a diferentes condiciones de manejo. El conjunto formado por el motor y el cambio va unido al bastidor o a la carrocería directamente pero el puente trasero lo hace con la interposición de los muelles de la suspensión.
Caja de Cambios: Adaptando la Fuerza
La caja de cambios (o caja de velocidades) funciona como intermediaria entre el cigüeñal y las ruedas de manera que estas obtengan siempre el par motor necesario para desplazar el vehículo. De esta parte depende que suba o baje la cantidad de revoluciones necesarias para sacarle el mayor partido posible al motor de nuestro vehículo. La caja de cambios va adosada al motor con la interposición del embrague. Es un mecanismo que modifica, con mando manual o automático, el movimiento que llega a las ruedas, es decir, la velocidad de giro. Consiste en unos trenes de engranajes que proporcionan unas reducciones llamadas velocidades o marchas, para poder adaptar la potencia del motor a las dificultades del terreno. Para una misma potencia y revoluciones del motor, si las ruedas giran muy rápido, lo hacen con menos fuerza que si giran despacio. Las marchas cortas proporcionan poca velocidad pero más fuerza; las más largas, más velocidad pero menos capacidad para superar pendientes. En la actualidad, las cajas de cambios tienen cuatro o cinco cambios hacia adelante denominadas, primera, segunda, tercera, cuarta y quinta. Además, incluye otro cambio conocido como «reverso», útil para ir hacia atrás. Cuando el coche no tiene ningún cambio se dice que está en “neutro” o punto muerto. En esta posición, no pasa movimiento del motor hacia las ruedas.
El Embrague: Desacoplando el Poder
El embrague es un dispositivo de desacoplamiento, mediante un disco de fricción, mandado por un pedal. Cuando el conductor acciona el pedal, libera de la presión al disco y queda interrumpida la transmisión del movimiento entre el motor y la caja de cambios.
La Transmisión y el Puente Trasero
La transmisión es una barra o tubo que transmite el movimiento de la caja de cambios al eje trasero, en la disposición clásica. Está dotada de juntas universales para adaptarse a las diferencias de alineación del eje con caja de cambios, y de un estriado deslizante para absorber las variaciones de longitud que ocasionan las oscilaciones. El puente trasero aloja al diferencial y a los semiejes de propulsión o “palieres”. El diferencial está compuesto por unos engranajes que le permiten cambiar la dirección del movimiento giratorio que le llega de la transmisión, en sentido transversal, movimiento que comunica a los palieres, a los que van unidos las ruedas. Además, compensa las diferencias de giro de las ruedas motrices, cuando, en las curvas las ruedas exteriores tienen que dar más vuelta que las interiores por recorrer un arco mayor.
El Chasis: La Estructura Fundamental
Podemos considerar esta parte como el esqueleto del automóvil. Es la estructura interna que sostiene con rigidez y forma a un vehículo. A su vez, es la pieza encargada de conectar las cuatro ruedas y el sistema de dirección. El bastidor está formado por dos largueros y varios travesaños, hechos con chapa gruesa de acero, doblada en forma de U, y unidos entre sí por medio de remaches y soldaduras (en los camiones, a veces, con tornillos), adoptando formas diversas que le dan la suficiente resistencia para soportar los esfuerzos, deformaciones y vibraciones a que está sometido su funcionamiento. En la mayoría de los coches de turismo modernos se refuerza la carrocería para que se asuma la misión del bastidor.
Los sistemas que hacen parte del chasis son:
- Motor
- Sistema de transmisión
- Sistema de frenos
- Sistema eléctrico
- Sistema de dirección
- Sistema de suspensión
Dirección y Suspensión: Guiando y Amortiguando
Dirección: Trazando el Rumbo
Esta pieza nos permite como conductores dirigir la trayectoria del vehículo, ya sea en línea recta, hacia la derecha o hacia la izquierda, mediante el manejo del volante. La función básica de un sistema de dirección es poder cambiar la dirección y trayectoria del automóvil, como norma general esta maniobra se realiza con el volante, mando que se encarga de controlar la orientación de las ruedas delanteras. Actualmente, el sistema más usado por autos livianos es el sistema de cremallera: a través del volante se hace girar la columna de dirección, que a su vez transmite el movimiento a la cremallera y de allí a las ruedas delanteras.
Entre las partes de la dirección encontramos:
- Volante
- Mecanismo de bloqueo antirrobo
- Caña de la dirección
- Columna de la dirección
- Crucetas
- Cremallera
- Bielas
- Guardapolvos
- Rótulas
Suspensión: El Confort en Movimiento
El sistema de suspensión tiene resortes, amortiguadores y otros elementos bien colocados para dar comodidad a los pasajeros cuando el vehículo se desplaza por un terreno irregular. La suspensión está compuesta por los resortes y los amortiguadores intercalados entre los ejes de las ruedas y el bastidor, para evitar que los movimientos de estas, originados por las irregularidades del terreno, se transmitan a la carrocería. Si estas oscilaciones son pequeñas, la absorben los neumáticos. Cuando los muelles de suspensión se comprimen al subir la rueda, empujan al bastidor hacia arriba, distendiéndose el muelle. Al superar la rueda el obstáculo, que había hecho elevarse, y descender, el peso del vehículo vuelve a comprimir el resorte, para después expansionarse éste y elevar de nuevo al bastidor creándose así un movimiento oscilatorio. El sistema de suspensión mejora la estabilidad y el confort del viaje. Está compuesto por amortiguadores, resortes y barras estabilizadoras que absorben las irregularidades del camino. Este sistema mantiene las ruedas en contacto con la carretera, lo que ayuda a manejar con suavidad y a prevenir el desgaste prematuro de los componentes del vehículo.
Los Frenos: Seguridad en Acción
Los frenos forman parte de un dispositivo mecánico que detiene el movimiento. Se le puede considerar como el sistema de seguridad más importante y una de sus piezas clave de cada automóvil. El sistema de frenos está diseñado para que a través del funcionamiento de sus componentes se pueda detener el vehículo a voluntad del conductor. La base del funcionamiento del sistema principal de frenos es la transmisión de fuerza a través de un fluido que amplía la presión ejercida por el conductor, para conseguir detener el coche con el mínimo esfuerzo posible. En la actualidad, los automóviles tienen frenos en cada rueda y son operados por un sistema hidráulico. Cuando el pedal de freno es presionado, la palanca conectada empuja un pistón en el cilindro principal. De esta manera se envía el fluido hidráulico del cilindro al sistema de tuberías y a los cilindros de mayor tamaño ubicados al lado de los frenos en cada rueda.
Los diferentes tipos de frenos que existen son:
- Frenos de disco
- Frenos de tambor
- Frenos ABS
- Freno de mano
¿Para qué sirven los frenos ABS? - Car Motor
Ruedas y Llantas: El Contacto con el Asfalto
Se puede considerar la rueda como uno de los inventos más importantes del ser humano, sobre todo por el avance que significó para los medios de transporte de principios del siglo XIX. Cuando hablamos de los neumáticos de un coche, hay que hacer una importante diferencia entre lo que es rueda y llanta. Los neumáticos son las ruedas de los coches y son de caucho. Por otro lado, las llantas son las que permiten que la forma redonda se mantenga. Por lo general, las llantas poseen ciertas aberturas en el disco que las conforman para proporcionar ligereza y flujo de aire en la pieza.
La rueda de un automóvil se divide en 4 partes:
- El disco de la rueda (o llanta)
- El neumático
- La contrapesa
- La válvula
Fusibles y Válvulas: Protegiendo y Regulando
Fusibles: Guardianes Eléctricos
¡Seguramente has escuchado hablar de estas piezas! Los fusibles son piezas pequeñas que protegen los sistemas eléctricos de todo automóvil. Su función básica es fundirse, tal como indica su nombre, cuando existe una sobretensión. Esto evita que cualquiera de los sistemas vitales se dañen.
Válvulas de Escape y Admisión: El Aliento del Motor
Existen dos tipos de válvulas: de admisión y de escape. Forman parte del mecanismo que permite la entrada y salida de líquidos y gases en la cámara de combustión y en los cilindros. La válvula IAC se encarga de regular la entrada de la mezcla de aire y combustible. El sistema de distribución, también denominado sistema de válvulas, es una sección esencial del motor de un automóvil. Su tarea es garantizar la apertura y cierre oportunos de las válvulas del motor, facilitar la entrada de la mezcla de aire y combustible en la cámara de combustión y la expulsión eficiente de los gases de escape. El mecanismo de distribución opera según el movimiento del eje de manivela, que convierte la fuerza del pistón en un movimiento giratorio. Conforme el eje de manivela rota transfiere dicho movimiento al árbol de levas mediante una correa, cadena o engranajes. Este proceso se realiza con una alta precisión. Cuando el pistón desciende en la fase de admisión, el árbol de levas abre la válvula de entrada para permitir que la mezcla de aire y combustible ingrese a la cámara de combustión. Durante la fase de escape, el árbol de levas abre la válvula de salida, permitiendo la expulsión de los gases quemados. Finalmente, cuando el pistón vuelve a descender, la válvula de escape se cierra y el ciclo se repite. El sistema de distribución no tiene un periodo de avería predefinido y varía según el modelo y fabricante. Lo ideal es llevar un mantenimiento al día de sus componentes y de esta manera la sustitución o reparación de la distribución nunca será antes de lo indicado.
La Complejidad Oculta: Sensores y Filtros
Los sensores de un coche son detectores electrónicos que ayudan al funcionamiento del mismo o avisan de cualquier anomalía presente en el motor, la presión o cualquier elemento del vehículo. Los sensores son muy diversos y actúan en todas las partes del vehículo. Los sensores modifican el programa básico de la UPC a fin de perfeccionar el tiempo de apertura del inyector y con ello ajustar exactamente la preparación de la mezcla aire-gasolina ECU. La ECU lo que hace es generar un pulso eléctrico que sirve para abrir el inyector durante un tiempo y momento determinados, en consecuencia con variables simples como voltaje o resistencia eléctrica procedentes de los sensores.
Por otro lado, tenemos también los filtros del coche. Estos podemos distinguirlos en cuatro tipos como norma general y son: los de aceite, los de aire, los de combustible y los del coche o interior donde conviven los pasajeros.
Un dato interesante pero no muy conocido, es que un coche moderno tiene entre 70.000 y 90.000 piezas aproximadamente, cifras que pueden variar dependiendo algunos factores. Cada uno de estos sistemas tiene una función específica, pero todos deben trabajar en conjunto para que el vehículo funcione correctamente. Por ejemplo, el sistema de combustible y lubricación necesita funcionar bien para que el motor, que a su vez impulsa la transmisión, funcione sin problemas. Mantener estos sistemas en buen estado es esencial para el rendimiento general del vehículo. Un mantenimiento regular ayuda a identificar y solucionar problemas antes de que se conviertan en fallas graves, evitando costosos arreglos futuros. Además, un vehículo bien mantenido es más seguro, confiable y eficiente en cuanto a consumo de combustible. En resumen, cada sistema de un vehículo desempeña un papel crucial en su funcionamiento. De igual manera, para mantener tu vehículo en óptimas condiciones y garantizar tu seguridad, es crucial realizar los mantenimientos en talleres autorizados Maresa center al igual que utilizar repuestos genuinos en tu vehículo.
