La Transmisión de la KTM 390: Componentes Clave y Funcionamiento Detallado
La familia KTM 390, que incluye modelos como la Duke, RC, SMC-R, Enduro R y Adventure R, se ha consolidado como una opción atractiva dentro del segmento de motocicletas de media cilindrada, especialmente para aquellos que buscan un equilibrio entre rendimiento, agilidad y accesibilidad. Un elemento fundamental que define la experiencia de pilotaje y la versatilidad de estas máquinas es su sistema de transmisión, comúnmente conocido como caja de cambios. Este componente, aunque a menudo operado de forma intuitiva por el piloto, alberga una complejidad mecánica y electrónica que merece ser explorada en detalle.
El Corazón de la Transmisión: El Motor LC4c y su Evolución
Los modelos de la gama KTM 390 comparten una base motriz común, el motor LC4c. En su generación más reciente, este motor monocilíndrico, refrigerado por líquido, ha sido ampliado a 399 cc, superando la anterior cilindrada de 373 cc. Esta evolución no solo se traduce en un ligero aumento de potencia y par motor, pasando de 42,9 CV y 37 Nm a aproximadamente 44,25 CV y 39 Nm (con leves variaciones según el modelo), sino que también ha implicado una profunda revisión de sus componentes internos para adaptarse a normativas más estrictas, como la Euro 5+.
La arquitectura del motor LC4c, con su diseño compacto y monocilíndrico, es intrínseca a la ligereza y agilidad que caracterizan a las KTM 390. Esta configuración permite una distribución de pesos favorable y un centro de gravedad bajo, factores cruciales para un manejo ágil tanto en entornos urbanos como fuera de carretera. La eficiencia del combustible, combinada con una autonomía considerable, especialmente en la versión Adventure con su tanque de 14 litros, amplía las posibilidades de uso, permitiendo realizar largas excursiones con mayor libertad.
Desglosando la Caja de Cambios: Engranajes, Ejes y Mecanismos
La caja de cambios es el sistema encargado de adaptar la potencia generada por el motor a las diferentes demandas de velocidad y terreno. En las KTM 390, se trata de una transmisión de seis velocidades, operada típicamente mediante una palanca de cambios y el embrague.
Los componentes esenciales de esta caja de cambios incluyen:

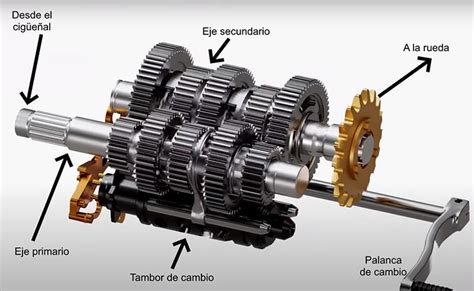

- Ejes de Transmisión: Generalmente, se emplean dos ejes principales: el eje primario (o de entrada), que recibe la potencia directamente del embrague, y el eje secundario (o de salida), que transfiere la potencia a la cadena y, posteriormente, a la rueda trasera.
- Engranajes: Montados en estos ejes, los engranajes de diferentes tamaños son la clave para la multiplicación de la fuerza. Al seleccionar una marcha, un mecanismo de horquillas desplaza unos manguitos que engranan los dientes de los piñones correspondientes en los ejes, estableciendo así la relación de transmisión deseada. Cada marcha ofrece una relación específica entre la velocidad de giro del eje primario y el secundario. Las marchas inferiores (1ª, 2ª) proporcionan una mayor fuerza para el arranque y la aceleración, mientras que las marchas superiores (5ª, 6ª) permiten mantener velocidades de crucero más altas con el motor a un régimen más bajo, optimizando el consumo de combustible.
- Horquillas de Cambio: Son las piezas móviles que, accionadas por el selector de marchas, deslizan los manguitos para engranar los piñones. Su precisión es fundamental para un cambio de marcha suave y sin problemas.
- Selector de Marchas: El conjunto que incluye la palanca de cambios y el tambor selector. El tambor selector, con unas ranuras mecanizadas, guía el movimiento de las horquillas para seleccionar la marcha correcta.
En la nueva 390 Duke, se ha implementado un mecanismo de accionamiento del cambio rediseñado, lo que sugiere mejoras en la suavidad y la precisión de las transiciones entre marchas. La posibilidad de montar un asistente de cambio (quickshifter) opcional añade una capa de tecnología avanzada, permitiendo subir e incluso bajar marchas sin necesidad de accionar la maneta del embrague, lo que resulta en cambios más rápidos y una aceleración más fluida.
Innovaciones y Variantes: El AMT y la Adaptabilidad
KTM ha explorado activamente la innovación en sistemas de transmisión, y un ejemplo notable es el desarrollo del AMT (Transmisión Manual Automatizada). Este sistema, que ha sido probado en prototipos y eventos como el Red Bull Erzbergrodeo, representa un avance significativo en la automatización de la transmisión sin sacrificar el carácter deportivo de la moto.
El sistema AMT ofrece dos modos de funcionamiento:
- Modo M (Manual): Permite al piloto seleccionar las marchas de forma manual, ya sea a través de la palanca de cambios tradicional o mediante levas situadas en el manillar. A pesar de ser manual, no requiere el uso de la maneta de embrague, ya que el sistema gestiona el acoplamiento y desacoplamiento de forma electrónica. Esto permite mantener una sensación de pilotaje deportivo y un control preciso.
- Modo A (Automatizado): En este modo, la transmisión opera de forma completamente automática, gestionando los cambios de marcha en función de las condiciones de pilotaje y el régimen del motor. Esto simplifica enormemente la conducción, especialmente en situaciones de baja velocidad, maniobras en parado, o al arrancar en pendientes pronunciadas, haciendo la moto más accesible y cómoda.
La gestión del AMT se realiza electrónicamente a través de la ECU (Unidad de Control del Motor) y una Unidad de Control de la Transmisión. Un servomotor electromecánico se encarga de accionar el selector de marchas, garantizando cambios rápidos y precisos. La implementación del AMT en modelos futuros o como opción podría ampliar considerablemente el atractivo de la gama 390, atrayendo a un público más amplio que busca la comodidad de una transmisión automática sin renunciar al rendimiento.
El Chasis y las Suspensiones: Sinergia para el Rendimiento
La caja de cambios no opera en el vacío; su efectividad está intrínsecamente ligada al chasis y las suspensiones de la motocicleta. KTM ha prestado especial atención a estos componentes en la gama 390.
- Chasis: Los modelos comparten un chasis multitubular de acero, diseñado para ofrecer rigidez y agilidad. En la 390 Duke, se ha optado por un subchasis de aluminio fundido a presión, que mejora la rigidez general y contribuye a la reducción de peso. Las geometrías de dirección, con ángulos cerrados y distancias entre ejes cortas, aseguran una agilidad excepcional, permitiendo maniobras rápidas y precisas.
- Suspensiones: La marca WP Suspension es un socio clave en el desarrollo de las suspensiones de KTM. Las horquillas invertidas delanteras, típicamente de 43 mm de diámetro, son ajustables en compresión y rebote, ofreciendo una amplia gama de configuraciones para adaptarse a diferentes estilos de pilotaje y condiciones del terreno. El monoamortiguador trasero, también de WP, suele ser regulable en precarga y extensión. La 390 Adventure R, por ejemplo, cuenta con recorridos de suspensión más amplios (230 mm) para afrontar terrenos difíciles, mientras que la 390 Duke prioriza la agilidad urbana con recorridos más contenidos.
La combinación de un chasis bien diseñado, suspensiones de calidad y una caja de cambios eficiente permite que las KTM 390 ofrezcan una experiencia de pilotaje dinámica y gratificante, ya sea en el asfalto de la ciudad, en carreteras reviradas o en senderos de tierra.
¿Cómo funciona una caja de cambios de una motocicleta? (Animación)
Componentes de Calidad y Asesoramiento Profesional
Es importante destacar que KTM utiliza recambios originales y nuevos para garantizar la calidad y durabilidad de sus componentes. La información proporcionada sobre las piezas de repuesto subraya la importancia de adquirir componentes del catálogo del fabricante. A veces, estas piezas pueden requerir un pedido especial directamente a KTM, lo que puede influir en los tiempos de entrega.
La empresa recalca que los esquemas de las piezas no son contractuales y que, ante cualquier duda, sus profesionales están disponibles para ofrecer asesoramiento. Al realizar un pedido de piezas, se aconseja verificar cuidadosamente la cantidad requerida, ya que el precio unitario se refiere a una sola unidad del número de pieza especificado.
La Gama 390: Diversidad y Enfoque Específico
La familia 390 se ha expandido para cubrir diferentes nichos de mercado:
- KTM 390 Duke: La naked por excelencia, enfocada en la agilidad urbana y el disfrute en carreteras secundarias. Su diseño ligero y su motor potente la convierten en una opción popular para pilotos jóvenes y aquellos que buscan una moto divertida y accesible.
- KTM RC 390: La versión deportiva, con una estética inspirada en las motos de competición. Comparte muchos componentes con la Duke, pero su ergonomía y configuración están orientadas a un pilotaje más agresivo y a circuito. El embrague antirrebotes y la tecnología ABS avanzada son cruciales en este modelo.
- KTM 390 SMC-R: Una Supermotard urbana, diseñada para ofrecer un comportamiento ágil y divertido en el entorno urbano, con una estética agresiva y componentes de suspensión de alta calidad.
- KTM 390 Enduro R: Una moto polivalente, capaz de afrontar caminos difíciles sin sacrificar la matriculabilidad para el uso diario. Sus llantas de radios y chasis reforzado la preparan para el off-road ligero.
- KTM 390 Adventure R: La aventurera de la gama, diseñada para explorar tanto el asfalto como los caminos de tierra. Su mayor autonomía, suspensiones de largo recorrido y llantas de radios la convierten en la opción ideal para quienes buscan aventuras más allá del asfalto. Existe una variante "X" que ofrece una opción más accesible con llantas de aleación y suspensiones ligeramente modificadas.
Cada uno de estos modelos, a pesar de compartir el motor LC4c y una filosofía de diseño similar, presenta ajustes específicos en su transmisión, chasis y suspensiones para optimizar su rendimiento en su segmento particular. La elección de la moto adecuada dependerá de las preferencias del piloto y del uso principal que se le vaya a dar. La caja de cambios, como eje central de la transmisión de potencia, juega un papel crucial en la experiencia de cada una de estas máquinas.
