El Misterio de la Iluminación del Cuadro de Instrumentos Violeta en el Seat: Desentrañando el Cableado

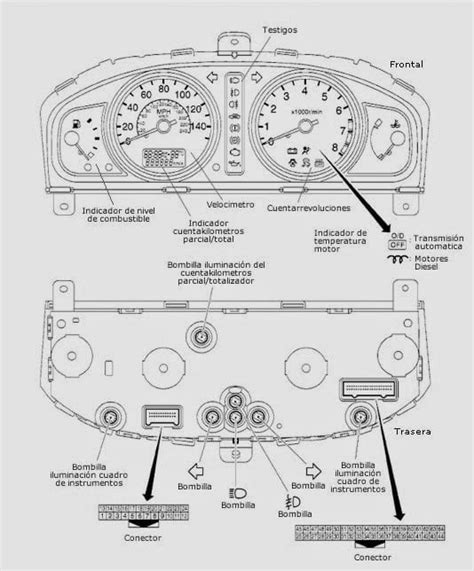

El cuadro de instrumentos de un vehículo es el centro neurálgico de información para el conductor, y su correcta iluminación es crucial para la visibilidad y el funcionamiento seguro, especialmente en condiciones de poca luz. En el caso particular de algunos modelos de Seat, la iluminación del cuadro de instrumentos, a menudo descrita como "violeta", presenta particularidades en su cableado que pueden generar dudas, especialmente cuando surgen problemas de encendido involuntario o apagado total. Este artículo se adentra en la complejidad del cableado que alimenta la retroiluminación del panel de instrumentos, explorando las posibles causas de fallos y ofreciendo una guía detallada para su comprensión y posible solución, basándonos en la información recopilada de diversas fuentes y experiencias de usuarios.
Acceso a la Alimentación de la Retroiluminación: La Ruleta de Intensidad
La pregunta fundamental para acceder a la alimentación de la retroiluminación del panel de instrumentos, que abarca la iluminación general del cuadro y de todos los botones asociados, apunta directamente a un componente específico: la ruleta encargada de regular la intensidad de dichas luces. Esta ruleta se sitúa estratégicamente a la izquierda del mando de luces principal del vehículo.
Para proceder a su extracción sin la necesidad de herramientas especializadas, se recomienda seguir un procedimiento metódico. Primero, es esencial encender la luz de posición del vehículo. Una vez activada, se debe presionar la ruleta hacia adentro, mientras simultáneamente se gira hacia la izquierda. Todo este proceso debe realizarse sin soltar el mando. Si se ejecuta correctamente, el mecanismo debería desbloquearse, permitiendo que la pieza completa sea extraída.
Sin embargo, la experiencia práctica de algunos usuarios revela que este método no siempre es infalible. En ciertos casos, incluso después de desconectar el mando de regulación de intensidad, las luces del cuadro permanecen encendidas. Esta situación anómala sugiere la posibilidad de un problema subyacente en el cableado, como un cable que hace contacto de forma indebida. La naturaleza intermitente y peculiar de este fallo, donde el cuadro se enciende de forma tenue y no siempre, incluso con el contacto quitado y el coche cerrado, añade una capa de complejidad al diagnóstico.
El Misterio del Encendido Involuntario: Posibles Causas y Diagnóstico
El escenario de encontrar el cuadro de instrumentos encendido, aunque sea de forma tenue, al día siguiente de haber cerrado el coche y apagado el contacto, es desconcertante. Esta anomalía, que no ocurre de manera constante, apunta a un problema eléctrico que persiste incluso cuando el sistema principal del vehículo está inactivo.
Una de las hipótesis más plausibles es un cable defectuoso o mal conectado. Un cable que haga contacto de forma errática con la masa o con otro cable de alimentación podría estar manteniendo un circuito activo, provocando el encendido involuntario de las luces del cuadro. La tenue luminosidad observada podría deberse a una conexión parcial o a una resistencia en el circuito.
Otra posibilidad a considerar es un fallo en la propia ruleta de regulación de intensidad. Aunque se haya intentado extraerla, podría existir un cortocircuito interno o un problema en su mecanismo que mantenga una pequeña corriente fluyendo.

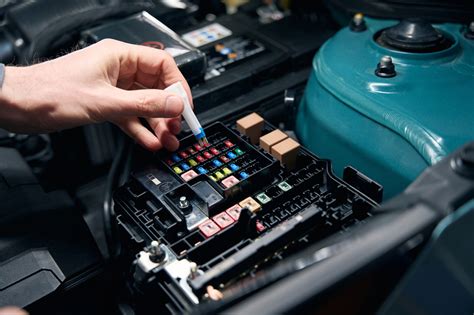

Los fusibles también son componentes cruciales en cualquier sistema eléctrico de un vehículo. Un fusible defectuoso o mal asentado, o incluso un fusible que no es el correcto para el circuito de iluminación del cuadro, podría ser la causa del problema. En algunos esquemas de cableado, se menciona la ubicación de fusibles específicos para el cuadro de instrumentos, como el "Fusibles conector derecho Negro (El cuarto empezando a contar por arriba a la derecha)".
Explorando el Cableado del Cuadro de Instrumentos: Colores y Conexiones

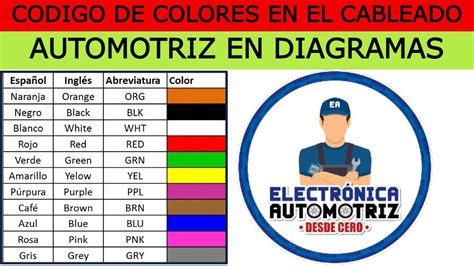

La identificación y comprensión del código de colores del cableado es fundamental para abordar cualquier problema eléctrico en el cuadro de instrumentos. La información proporcionada por usuarios y foros especializados ofrece valiosas pistas sobre la disposición y función de estos cables, aunque es importante notar que estos códigos pueden variar ligeramente entre modelos y años de fabricación.
Para el Seat 600 N, se detallan los siguientes códigos de colores para la iluminación del cuadro:
- Verde: Luz de temperatura del agua.
- Verde-negro: Aguja de temperatura del agua.
- Negro: Luz de la dinamo.
- Blanco: Luz de iluminación del cuadro.
- Gris: Luz de presión de aceite.
- Azul: Conector superior del aforador de gasolina.
- Amarillo: Conector inferior del aforador de gasolina.
- Rojo: Luz indicadora de reserva de gasolina.
Es crucial tener en cuenta una advertencia importante: no sustituir las bombillas por LEDs estándar, ya que no funcionarán correctamente. En el cuadro, el positivo se conecta al casquillo de las bombillas y la masa a la punta, lo que implica una polaridad inversa para este tipo de lámparas. Si bien no las dañará, tampoco logrará que se enciendan.
Para la piña de un Seat 600x, se describe un sistema de codificación donde dos colores unidos significan que se unen dos cables, y el segundo color con una raya encima del primero indica una línea sobre el color base. Los colores mencionados para el cableado de la piña incluyen:
- Gris - negro
- Gris
- Gris Gris
- Blanco x 2
- Amarillo x 2
- Azul - negro x 2
- Azul x 2
- Azul
- Verde - negro
- Verde
Además, se hace referencia a un Rele Intermitentes con un esquema de conexiones específico, utilizando los colores Blanco-negro y Amarillo, y conectores simulados como X, Y y Z en la base del relé.
Adaptaciones y Modificaciones: La Instalación de Instrumentos Porsche 944
La información recopilada también abarca experiencias de usuarios que han llevado a cabo adaptaciones y modificaciones, como la instalación de instrumentos de un Porsche 944 en vehículos como el Seat 600 o un Volkswagen Escarabajo. Este tipo de proyectos, aunque complejos, demuestran la versatilidad del cableado automotriz y la posibilidad de integrar sistemas de diferentes fabricantes.
En el contexto de la instalación de instrumentos de un Porsche 944, surgen dudas específicas sobre la conexión del cuentarrevoluciones, el medidor de gasolina y la presencia de estabilizadores. La placa electrónica atornillada al velocímetro y los cables conectados al reloj del cuentarrevoluciones son elementos que requieren una comprensión detallada.
Un usuario, "ismaeldeserter", detalla su investigación sobre los cables conectados a un reloj que incluye el medidor de gasolina, agua y testigos, proporcionando una lista de posibles conexiones y sus correspondientes colores:
- Azul/Amarillo: Positivo para el agua (presumiblemente).
- Marrón: Negativo/masa.
- Gris/Azul: Positivo de 12V para la iluminación de la pantalla.
- Azul/Blanco: Positivo de 12V para el testigo de luz larga.
- Azul/Violeta: Positivo de 12V para el testigo de intermitencia.
- Azul/Negro: Positivo de 12V para el testigo de aceite.
- Negro/Amarillo y Negro (dos cables): Positivo de 12V para la masa del indicador de gasolina de aguja (presumiblemente).
- Violeta/Negro: Conexión al aforador de gasolina.
- Amarillo/Negro rayado: Positivo de 12V para el testigo de reserva de gasolina.
- Gris/Amarillo: Positivo de 12V para el testigo de freno de mano (P).
- Azul: Positivo de 12V.
- Negro/Rojo: Negativo de 12V para el reloj de agua (presumiblemente).
La confirmación de estos cables, especialmente el número 7, y la identificación de los colores de los cables que van directamente al aforador de gasolina, son cruciales para completar estas instalaciones.
Consideraciones Adicionales y Variantes de Equipamiento
La información proporcionada incluye una extensa lista de "Códigos PR" y "Informaciones Adicionales" que detallan diversas variantes de equipamiento para vehículos, muchas de las cuales podrían estar asociadas a cuadros de instrumentos específicos. Si bien no todas se relacionan directamente con el cableado de la retroiluminación, algunas son relevantes:
- U1A: Cuadro instrumentos con KM/H, reloj, cuentarrevoluciones y cuentakilómetros parcializador.
- U1W: Cuadro instrumentos con KM/H, radio-reloj, cuentarrevoluciones, cuentakilómetros parcializador e indicación adicional con color especial.
- U0D: Cuadro instrumentos con MPH, reloj, cuentarrevoluciones, cuentakilómetros parcializador, indicación adicional (Volt, temperatura de aceite) con color especial.
- U1B: Cuadro instrumentos con MPH, reloj, cuentarrevoluciones y cuentamillas parcializador.
- U2A: Cuadro instrumentos con KM/H, radio-reloj, cuentarrevoluciones y cuentakilómetros parcializador.
- U1U: Cuadro instrumentos con KM/H, reloj, cuentarrevoluciones, cuentakilómetros parcializador e indicación adicional.
Estas variantes sugieren que la complejidad del cableado y las funciones del cuadro de instrumentos pueden diferir significativamente entre modelos y paquetes de equipamiento. Por ejemplo, la presencia de luces adicionales en el habitáculo (QQ0, QQ1, QQ2) o sistemas de alarma (7AN, 7AL) podrían implicar circuitos eléctricos adicionales que interactúan o se cruzan con el sistema de iluminación del cuadro.
Además, la información sobre la columna de dirección (con regulación axial y vertical, o eléctrica) y los sistemas de cierre centralizado (con control remoto o "Keyless-Entry") también aporta contexto sobre la interconexión de los sistemas eléctricos del vehículo.
Solución de Problemas y Mantenimiento Preventivo
Ante un problema de iluminación del cuadro de instrumentos, ya sea un encendido involuntario, un apagado total o un funcionamiento intermitente, el enfoque debe ser metódico:
- Verificar la ruleta de intensidad: Asegurarse de que está correctamente asentada y, si es posible, probar su funcionamiento en diferentes posiciones.
- Revisar el cableado: Inspeccionar visualmente los cables que llegan al cuadro de instrumentos y a la ruleta de intensidad en busca de signos de daño, peladuras o conexiones sueltas.
- Comprobar fusibles: Localizar y verificar el estado de los fusibles relacionados con el sistema de iluminación del cuadro.
- Consultar esquemas eléctricos: Si se dispone de un esquema eléctrico específico para el modelo y año del vehículo, será una herramienta invaluable para identificar la función de cada cable y conector.
- Desconectar componentes uno a uno: Si el problema persiste, se puede intentar desconectar componentes relacionados, como el mando de luces o la propia ruleta, para determinar si el fallo se origina en uno de ellos.
La prevención es clave en el mantenimiento eléctrico de un vehículo. Evitar manipulaciones bruscas de los mandos, mantener el sistema eléctrico limpio y seco, y realizar revisiones periódicas pueden ayudar a prevenir muchos de los problemas eléctricos, incluyendo aquellos que afectan a la delicada iluminación del cuadro de instrumentos. La comprensión detallada del cableado, como la que se ha explorado en este artículo, es el primer paso para abordar eficazmente cualquier anomalía que pueda surgir.
