Manual de Servicio y Reparación de la Bomba de Inyección Bosch VP44: Una Guía Integral para Profesionales
La bomba de inyección diésel Bosch VP44 es un componente crucial en muchos motores modernos, responsable de suministrar el combustible de manera precisa y en el momento adecuado para una combustión eficiente. Su diseño, que integra una unidad de control electrónico (PSG), la hace particularmente sensible a fallos electrónicos, a menudo más que a problemas mecánicos intrínsecos. Este manual de servicio se adentra en los detalles de la reparación y diagnóstico de la VP44, especialmente en la variante PSG15, que se encuentra en vehículos como Opel DTI (Astra, Vectra, Zafira), BMW 320d de 136cv y otros modelos.
Entendiendo el Fallo Electrónico en la VP44
Una de las causas más comunes de mal funcionamiento en la bomba Bosch VP44 reside en su módulo electrónico, conocido como PSG. En el caso específico del PSG15, este módulo se comunica con la unidad de control del motor (ECU) a través de un único conector. Para confirmar que el problema se origina en la unidad electrónica, es indispensable realizar una lectura de los códigos de error almacenados en la ECU del vehículo. Por ejemplo, en el motor Opel X-20-DTH, códigos como P1631 ("hardware malfunction") y P1651 (indicando un error en los solenoides de la bomba) son indicadores claros de problemas electrónicos.
Componentes y Funcionamiento de la Bomba VP44

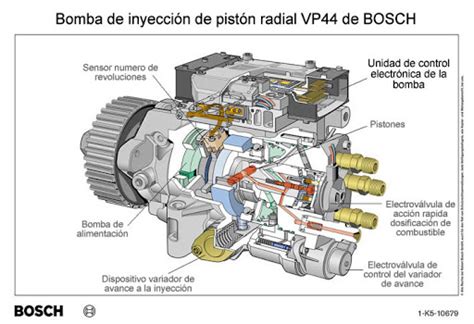

La bomba VP44 es un sistema complejo que gestiona la distribución y la cantidad de combustible inyectado en los cilindros del motor. Su funcionamiento se basa en varios principios clave:
- Distribución del Combustible: La bomba distribuye el combustible a los cilindros del motor a través de un eje distribuidor. Este eje gira junto con el eje de accionamiento, asegurando que cada cilindro reciba combustible una vez por cada revolución. La bomba está diseñada para que, una vez iniciada la inyección, quede completamente llena de combustible, lo que garantiza un suministro constante y una buena combustión.
- Regulación de Caudal: El caudal de combustible que se inyecta se ajusta para optimizar el rendimiento del motor y el consumo de combustible. Esta regulación es esencial para adaptar la entrega de combustible a las diferentes condiciones de operación del motor.
- Avance de Inyección: El momento exacto en que se inicia la inyección de combustible en cada cilindro, conocido como avance, es crítico para una combustión eficiente. Este avance puede ser ajustado, necesitando que el combustible se inyecte más temprano o más retrasado según las demandas del motor.

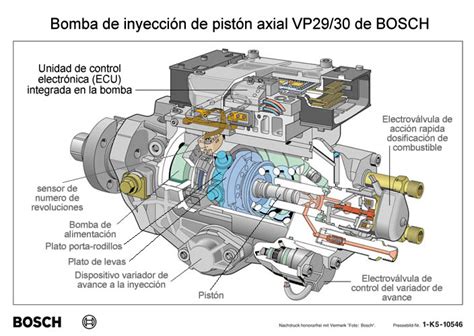

- Mecanismo de Levas y Rodillos: La bomba utiliza un anillo de levas y zapatas con rodillos para accionar el pistón de la bomba. El eje de accionamiento, que está conectado al motor, hace girar el arrastrador. Los rodillos, apoyados en las zapatas, giran junto con el anillo de levas y las zapatas, lo que a su vez acciona el pistón de la bomba. Este sistema permite la dosificación y el avance de la inyección.
- Regulación de Presión: Una válvula reguladora de presión, controlada por un resorte, mantiene la presión correcta dentro de la bomba. Cuando la presión interna excede el límite establecido por la tensión del resorte, el pistón de la válvula reguladora se mueve hacia arriba, liberando el exceso de combustible y manteniendo la presión deseada.
Diagnóstico y Reparación: Un Enfoque Detallado
La reparación de la bomba VP44 requiere un conocimiento técnico profundo y herramientas especializadas. El manual de servicio proporciona instrucciones detalladas y gráficas para el desarme, armado, comprobación y evaluación de los componentes mecánicos y electrónicos.
- Preparación y Desarme: El proceso comienza con la preparación adecuada del área de trabajo y el desarmado cuidadoso de la bomba. Es fundamental seguir las secuencias de desarme especificadas para evitar daños a los componentes.
- Evaluación de Componentes: Una vez desarmada, cada componente, tanto mecánico como electrónico, debe ser evaluado minuciosamente. Esto incluye la verificación de medidas, la inspección de desgaste y la comprobación de la funcionalidad de los elementos electrónicos.
- Medidas Electrónicas y Pares de Apriete: El manual detalla las medidas electrónicas específicas que deben verificarse y los pares de apriete correctos para cada tornillo y componente. El apriete incorrecto puede provocar fugas o fallos en la operación de la bomba.
- Instrucciones Gráficas: Las instrucciones gráficas son una parte esencial del manual, ya que ilustran los procedimientos paso a paso, facilitando la comprensión y ejecución de reparaciones parciales o completas.
Herramientas y Equipos Especializados
Para realizar un diagnóstico y reparación precisos de la bomba Bosch VP44, se requieren herramientas y equipos específicos.

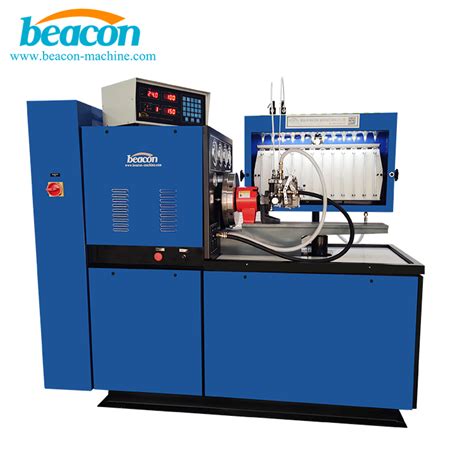

- Simulador ERT45R: Este simulador es fundamental para probar las bombas de inyección diésel Bosch VP44 y VR30 en cualquier banco de pruebas. Permite simular las condiciones de operación del vehículo y evaluar el rendimiento de la bomba.
- Kit Integral para Bancos de Pruebas: Este kit, junto con la unidad de control ERT45R y una base especial (pieza número 81.01.1A01), es esencial para operar las funcionalidades del software y garantizar un funcionamiento correcto durante las pruebas y calibraciones de las bombas Bosch VP44/VR30.
- Formulario de Registro para Planes de Prueba: El acceso al plan de pruebas para la calibración de las bombas Bosch VP44/VR30 a menudo requiere un registro, que puede incluir la facilitación de información para la configuración óptima del kit de programación.
Consejos para la Reparación y Diagnóstico
- Priorizar el Diagnóstico Electrónico: Dada la alta probabilidad de fallos electrónicos, siempre se debe comenzar el diagnóstico verificando los códigos de error y realizando pruebas en la unidad electrónica PSG.
- Seguridad y Calidad en Talleres: El uso de manuales de servicio detallados y la formación adecuada del personal técnico son cruciales para mejorar la seguridad y la calidad en los talleres. Esto no solo optimiza el tiempo de reparación, sino que también permite ofrecer informes más precisos a los clientes.
- Conocimiento Técnico: La reparación de la VP44 exige una base sólida de conocimientos técnicos en sistemas de inyección diésel y electrónica automotriz. La práctica con técnicos experimentados, como los de DETEQ, puede ser invaluable.
- Evitar Clichés y Errores Comunes: Es importante evitar asumir que todos los problemas de la VP44 son mecánicos. Un diagnóstico erróneo puede llevar a reparaciones innecesarias y costosas. El manual de servicio ofrece una guía clara para evitar estas trampas.
Mantenimiento Preventivo y Longevidad
Si bien este manual se centra en la reparación, un mantenimiento preventivo adecuado puede extender la vida útil de la bomba VP44. Esto incluye el uso de combustible diésel de alta calidad, el reemplazo regular del filtro de combustible y la atención a cualquier síntoma inusual de funcionamiento del motor.
Módulo vp44, activación de bomba pinchando el cable para la activación de inyección.
La bomba de inyección Bosch VP44 es una pieza de ingeniería sofisticada. Comprender su funcionamiento, los posibles puntos de fallo y contar con las herramientas y el conocimiento adecuados son fundamentales para un diagnóstico y reparación exitosos. Este manual de servicio proporciona la base necesaria para que los profesionales de la mecánica automotriz aborden los desafíos que presenta este componente, asegurando el óptimo rendimiento y la fiabilidad de los vehículos que lo equipan.
