Válvulas Inyectoras para Bombas Centrífugas: Un Componente Esencial para la Eficiencia y Seguridad del Sistema
En el vasto mundo de la ingeniería y la industria, el transporte de fluidos es una operación fundamental que abarca desde aplicaciones domésticas hasta procesos industriales de gran envergadura. Las bombas centrífugas, siendo el tipo más común para el manejo de agua, juegan un papel crucial en estos sistemas. Sin embargo, su funcionamiento óptimo y la protección de los componentes del sistema dependen en gran medida de la correcta selección e instalación de válvulas auxiliares, entre las que destacan las válvulas inyectoras y las válvulas de retención.
El Papel Crucial de las Válvulas de Retención
Las válvulas de retención son componentes unidireccionales instalados en sistemas de tuberías con el propósito primordial de prevenir el contraflujo, es decir, el movimiento del fluido en la dirección opuesta a la deseada. Su aplicación es diversa y fundamental para la integridad de muchos sistemas. Un ejemplo paradigmático de su uso es su colocación en la salida de una bomba centrífuga.
Las bombas centrífugas, a diferencia de otros tipos de bombas, a menudo no son autocebantes. Esto significa que, para iniciar su funcionamiento, requieren que la carcasa y la tubería de succión estén llenas de líquido. Las válvulas de retención son, por lo tanto, esenciales para mantener estas tuberías llenas, asegurando que la bomba pueda cebarse y operar eficientemente sin necesidad de intervenciones manuales constantes. Al detenerse la bomba, la válvula de retención se cierra automáticamente, impidiendo que el líquido en la tubería de descarga regrese y vacíe la bomba.
Además de su función protectora para las bombas, las válvulas de retención son omnipresentes en sistemas de calefacción, ventilación y aire acondicionado (HVAC). Estos sistemas, comúnmente encontrados en grandes edificaciones, implican el bombeo de fluidos, como refrigerantes, a menudo a niveles elevados. La prevención del contraflujo es vital para mantener la presión y el flujo deseados en estas complejas redes de tuberías.
Al seleccionar una válvula de retención, es imperativo realizar un análisis costo-beneficio exhaustivo del sistema. Si bien el objetivo frecuente es reducir costos operativos, la minimización de la pérdida de carga es igualmente importante. Sin embargo, existe una relación intrínseca: una mayor seguridad y fiabilidad en la prevención del contraflujo a menudo se traduce en una mayor pérdida de carga. Este dilema subraya la necesidad de un diseño cuidadoso y la elección de válvulas que ofrezcan el equilibrio óptimo entre rendimiento y eficiencia.
Existen diversos tipos de válvulas de retención disponibles para aplicaciones de abastecimiento de agua y tratamiento de aguas residuales, cada una operando de manera distinta pero compartiendo el mismo propósito fundamental. AVK, por ejemplo, ofrece una amplia gama de válvulas de retención, incluyendo modelos de clapeta oscilante, de bola y de disco axial.
Válvulas de Retención de Clapeta Oscilante
En estas válvulas, un disco montado sobre una bisagra o eje se eleva con el paso del agua. Una vez que el flujo cesa, el disco oscila hacia atrás sobre su asiento, bloqueando eficazmente el flujo inverso.
Válvulas de Retención de Bola
Estas válvulas emplean una bola que se desplaza verticalmente dentro del cuerpo de la válvula. El flujo ascendente levanta la bola, permitiendo el paso del líquido, mientras que el contraflujo la hace descender, sellando la salida.
El Fenómeno del Golpe de Ariete y su Mitigación

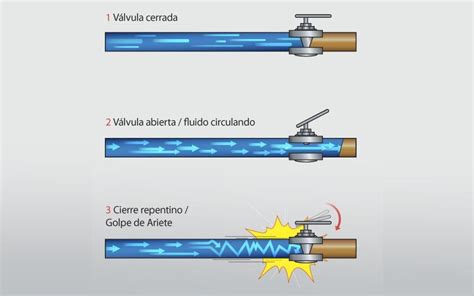

Un aspecto crítico a considerar en el diseño y operación de sistemas de bombeo es el fenómeno del golpe de ariete. Este se produce como resultado de un cambio rápido en la velocidad de un fluido en un sistema de tuberías, generalmente cuando el fluido en movimiento se detiene de forma abrupta, como al chocar contra un obstáculo o una válvula que se cierra con excesiva rapidez.
Las consecuencias de un golpe de ariete pueden ser devastadoras. Una válvula que se cierra demasiado rápido puede generar una onda de choque que se propaga a lo largo de la tubería, con el potencial de dañar tanto la tubería como el equipo conectado. Si una bomba se detiene bruscamente o una válvula se cierra de forma prematura, el flujo continuará por inercia, creando una zona de vacío aguas abajo de la bomba o válvula y una sobrepresión extrema en el extremo opuesto de la tubería.
La diferencia de presiones resultante provoca que el flujo se dirija hacia la zona de menor presión, desencadenando un golpe de ariete. Aunque este evento puede ser de corta duración, es capaz de amplificar las presiones normales del sistema hasta diez veces o más. Esto puede acarrear daños considerables, incluyendo grietas en las tuberías, rupturas, cavitación e incluso implosiones debido a la formación de presiones de vacío. Más allá de los costos de reparación y el tiempo de inactividad, los riesgos para la salud y la seguridad son también significativos.
Las válvulas de retención, al permitir el flujo en una sola dirección y prevenir el contraflujo repentino, juegan un papel crucial en la mitigación del golpe de ariete. Un cierre controlado y gradual de la válvula de retención puede disipar la energía de la onda de presión, protegiendo así la integridad del sistema.
Inyectores y su Función en la Dosificación de Químicos

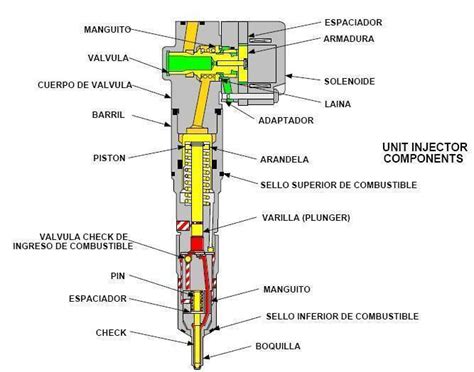

Los inyectores son dispositivos diseñados para introducir sustancias químicas directamente en sistemas de tuberías, ya sea en puntos específicos como tes, válvulas, filtros, tanques o puertos especializados. Estos inyectores a menudo incorporan válvulas de retención o válvulas de retención de bola para prevenir el reflujo del químico inyectado hacia el sistema de alimentación, asegurando una dosificación precisa y controlada.
La variedad de inyectores disponibles es amplia, reflejando la diversidad de aplicaciones y sustancias químicas que se manejan. Muchas bombas de alimentación de químicos vienen equipadas con un inyector integrado. Este inyector estará fabricado con materiales compatibles con la bomba y poseerá una conexión que coincida con la conexión de descarga de la bomba.
En general, se recomienda el uso de inyectores con todo tipo de bombas de alimentación de químicos. Es fundamental realizar revisiones periódicas de los inyectores para detectar signos de corrosión o acumulación de suciedad. Los inyectores pueden obstruirse rápidamente con partículas sólidas o desarrollar incrustaciones, especialmente al inyectar sustancias como hipoclorito de sodio en agua con impurezas o alta dureza.
Existen también inyectores sin rosca (TI), que representan una alternativa de instalación que no requiere una T o un tubo roscado. Estos inyectores utilizan una abrazadera para fijarse a la tubería. Fabricantes como Blue-White incluyen inyectores con la mayoría de sus bombas de alimentación de químicos, ofreciendo cuerpos de polipropileno y PVDF, y juntas tóricas de EPDM o FKM.
Bombas Centrífugas: El Corazón del Sistema

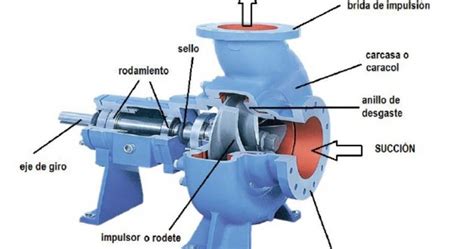

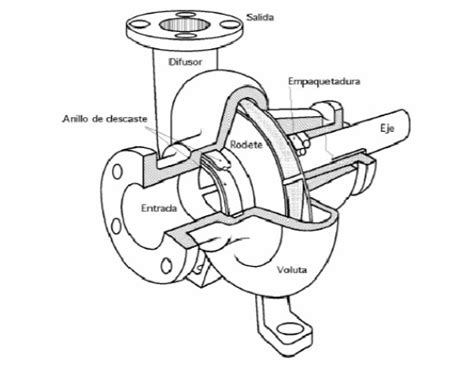

Las bombas centrífugas son dispositivos mecánicos que utilizan la fuerza centrífuga para aumentar la presión y el flujo de un fluido. Su diseño fundamental consta de varias partes clave que trabajan en conjunto para lograr la transferencia de energía al líquido.
El impulsor es el componente central de una bomba centrífuga. Se encuentra dentro de la carcasa y está conectado al eje. Su función es acelerar el líquido, generando una fuerza centrífuga que lo impulsa hacia la carcasa. Los impulsores varían en diseño (abierto, semiabierto, cerrado) y su forma influye directamente en la eficiencia y el rendimiento de la bomba, adaptándose a diferentes tipos de fluidos, incluyendo aquellos con sólidos suspendidos o líquidos viscosos.
La carcasa rodea al impulsor y canaliza el líquido bombeado. Su diseño específico guía el flujo a medida que sale del impulsor, a menudo transformando la energía cinética en presión. Las carcasas de varias etapas se utilizan cuando se requiere un aumento significativo de presión.
El eje conecta el motor a la bomba, transmitiendo la potencia del motor al impulsor. Debe ser robusto y estar bien alineado para asegurar un funcionamiento suave. El sello del eje es crucial para prevenir fugas de líquido del interior de la bomba al exterior, empleando sellos mecánicos o de empaquetadura.
Los cojinetes son esenciales para soportar y alinear el eje, permitiendo su rotación suave y minimizando la fricción. Su mantenimiento adecuado es fundamental para la longevidad de la bomba.
El motor proporciona la energía mecánica necesaria para accionar la bomba, ya sea eléctrico o de otro tipo. La base o soporte de la bomba ancla firmemente la bomba y el motor.
Finalmente, las válvulas de entrada y salida controlan el flujo de líquido hacia y desde la bomba. Adicionalmente, las bombas centrífugas pueden equiparse con instrumentación y controles avanzados, como sensores de presión, medidores de flujo y sistemas de control automático, para optimizar su operación.
Tipos de Bombas Centrífugas
Dentro de la clasificación general de bombas centrífugas, encontramos subcategorías importantes:

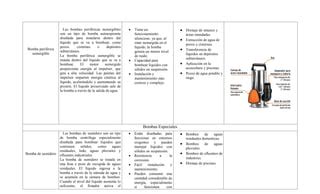

Bombas Monoetapa y Multietapa: Las bombas monoetapa poseen un único impulsor, mientras que las multietapa cuentan con varios impulsores en serie. Las bombas multietapa son capaces de generar presiones y velocidades más altas en comparación con las monoetapa.
Bombas Autocebantes: Estas bombas, a menudo centrífugas, tienen la capacidad de aspirar líquido por sí mismas, eliminando el aire de las tuberías. No requieren una válvula de pie y mantienen la tubería de succión llena, lo que les permite una operación más eficiente. Se utilizan comúnmente en pozos y embalses de hasta 7 metros de profundidad.
Bombas Sumergibles: Diseñadas para operar completamente sumergidas en el líquido, estas bombas son ideales para extraer agua de pozos artesianos, pozos entubados o para limpiar depósitos. Existen modelos robustos para bombear líquidos con partículas sólidas y otros residuos.
Bombas Periféricas: Similares a las autocebantes, estas bombas centrífugas son recomendadas para profundidades de hasta 7 metros y son eficientes para transportar pequeños volúmenes de agua a altas presiones. Requieren una válvula de retención para evitar el reflujo.
Bombas de Alta Presión: Potencia y Precisión
Las bombas de alta presión son dispositivos diseñados para aumentar significativamente la presión de fluidos, ya sean líquidos o gases. Su aplicación abarca desde sistemas de agua a presión hasta sistemas hidráulicos industriales complejos. El proceso básico de una bomba de alta presión involucra la entrada del fluido a una cámara de succión, donde un componente como un impulsor (en bombas centrífugas) o un pistón (en bombas de émbolo) aumenta su presión.

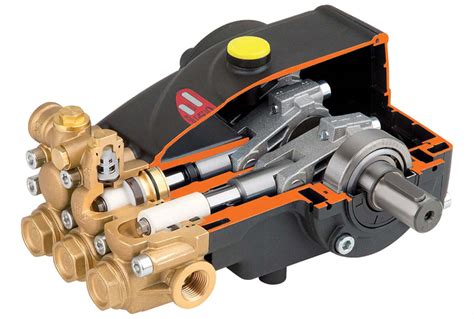

Existen fundamentalmente dos tipos principales de bombas de alta presión: las centrífugas y las de émbolo. Las bombas de émbolo, en particular, son conocidas por su capacidad para generar presiones considerablemente más altas que otros tipos de bombas.
Las bombas de pistones ofrecen varias ventajas notables. Son eficientes energéticamente y, gracias a su diseño robusto y su capacidad para manejar altas presiones, tienden a tener una vida útil más larga. Además, proporcionan un control preciso del flujo de fluido. Dentro de esta categoría, encontramos diseños con pistones que se mueven en línea recta (alternativos) o radialmente hacia adentro y hacia afuera desde el centro de la bomba. Empresas como Leuco S.p.A. y el grupo Interpump (con marcas como Hawk y Pratissoli Pompe) se especializan en la fabricación de estas potentes máquinas, que son sometidas a rigurosas pruebas para asegurar su rendimiento bajo las demandas más exigentes del mercado.
La elección de la bomba de alta presión adecuada depende de varios factores críticos:
- Aplicación específica: ¿Se necesita para limpieza a alta presión, perforación, sistemas hidráulicos u otra aplicación?
- Presión máxima requerida: Determinar la presión máxima que la bomba debe alcanzar.
- Caudal de fluido: La cantidad de fluido que la bomba puede proporcionar es esencial.
- Durabilidad: En aplicaciones exigentes, la robustez y la longevidad son factores clave.
Multidronet se presenta como una opción confiable para la selección de bombas de alta presión, enfatizando la importancia de la calidad y la eficiencia.
Sistemas de Presurización: Mejorando el Caudal de Agua
Un sistema de presurización es un tipo de bomba diseñada específicamente para aumentar la presión del agua en un sistema de tuberías. Esto resulta en un mayor caudal en puntos de consumo como grifos y duchas. Es importante destacar que estos sistemas no generan un caudal si este no existe previamente; su función es incrementar la presión de un caudal existente.
Dentro de los sistemas de presurización, se distinguen varios tipos según su método de control:
Caudalímetro (Presostato de caudal): Adecuado para baja presión, este sistema activa la bomba solo cuando detecta flujo de agua. Al abrir un punto de consumo, el agua activa un interruptor de flujo que enciende la bomba. Al cerrar el punto de consumo, el interruptor detiene la bomba. Su instalación debe ser por encima del punto de consumo que requiera mayor presión.
Presostato: Este sistema mantiene la presión de la red hidráulica constante, independientemente de si se está utilizando agua o no. Cuando la presión desciende, el sistema se activa hasta alcanzar el caudal deseado y se desconecta automáticamente al restablecerse la presión. Una ventaja significativa es que puede instalarse tanto por encima como por debajo del punto de uso.

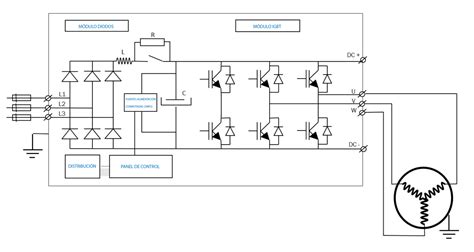

Variador de Frecuencia: Los sistemas controlados por variador de frecuencia gestionan de forma inteligente la presión del agua, manteniéndola estable en todo momento. Similar a los presostatos, estos sistemas mantienen la red bajo presión continua, pero las bombas de velocidad variable ajustan su funcionamiento para satisfacer únicamente la demanda necesaria, optimizando el consumo energético.
En resumen, la correcta selección e instalación de válvulas inyectoras y de retención, junto con la elección adecuada de la bomba centrífuga o de alta presión, son pilares fundamentales para garantizar la eficiencia, la seguridad y la longevidad de cualquier sistema de transporte de fluidos. La comprensión detallada de cada componente y su interacción es esencial para lograr un rendimiento óptimo en una amplia gama de aplicaciones industriales.
