El Sistema de Frenos de un Semirremolque: Ingeniería de Seguridad para el Transporte Pesado
El sistema de frenos de un semirremolque es una red compleja y vital que garantiza la seguridad en el transporte de cargas pesadas. A diferencia de los vehículos ligeros, los semirremolques operan bajo fuerzas extremas, especialmente cuando están cargados, lo que exige mecanismos de frenado robustos y confiables. El sistema de frenos de aire es el estándar en esta industria, utilizando la presión del aire para generar la fuerza necesaria para detener o reducir la velocidad de estas imponentes máquinas.
El Corazón del Sistema: El Compresor de Aire
En el núcleo del sistema de frenos de aire se encuentra el compresor de aire, que actúa como el corazón que bombea vida al sistema. Normalmente impulsado por el motor del camión, ya sea a través de un engranaje o una correa, el compresor bombea aire continuamente. Para evitar el sobrecalentamiento, este componente cuenta con un circuito de refrigeración, que puede ser por aire o aprovechar el mismo circuito de enfriamiento del motor del camión. La lubricación también puede ser independiente o utilizar el aceite del motor. El aire comprimido producido es esencial, ya que se almacena y se utiliza como fuente de energía para accionar los frenos.
Almacenamiento de Energía: Los Tanques de Aire
El aire comprimido generado por el compresor se almacena en tanques de almacenamiento de aire. Estos depósitos actúan como un reservorio, asegurando un suministro de aire suficiente para frenar, incluso ante fallos temporales del compresor. Un semirremolque puede tener varios tanques, diseñados para soportar altas presiones. La presión en estos tanques se regula mediante un regulador de presión, ubicado entre el compresor y los tanques. Este regulador, conectado a un sensor, activa el compresor cuando la presión disminuye y lo detiene al alcanzar el máximo preestablecido.
Eliminando la Humedad: El Secador de Aire
Un componente crítico entre el compresor y los tanques es el secador de aire. Su función es eliminar la humedad del aire comprimido antes de que llegue a los tanques y al resto del sistema. La humedad puede ser perjudicial, ya que puede inutilizar el sistema y deteriorar las piezas metálicas y eléctricas. Un aire seco es fundamental para la longevidad y el correcto funcionamiento de todo el sistema de frenos.
La Transmisión de Fuerza: Cámaras de Freno y Varillaje
Las cámaras de freno son los componentes que traducen la energía del aire comprimido en fuerza mecánica. Cuando el conductor aplica los frenos, el aire comprimido se envía desde los tanques a estas cámaras. Dentro de cada cámara hay un diafragma que, al ser presionado por el aire, mueve una varilla de empuje. Esta varilla, a su vez, está conectada a una serie de varillas y palancas, conocido como el varillaje del freno. Este sistema transmite la fuerza generada en las cámaras de freno hasta las zapatas de freno.
Un elemento clave dentro de la cámara de freno, especialmente en sistemas como el S CAM, es el propio mecanismo S CAM. Con forma de "S", este componente está ubicado dentro de la cámara. Cuando la varilla de empuje se mueve debido a la presión del aire, hace girar el S CAM. Esta rotación es lo que finalmente activa las zapatas de freno. La simplicidad y fiabilidad del diseño S CAM lo han convertido en una opción popular, con menos piezas móviles que otros sistemas, lo que reduce la probabilidad de averías.
La Acción de Frenado: Zapatas y Tambores

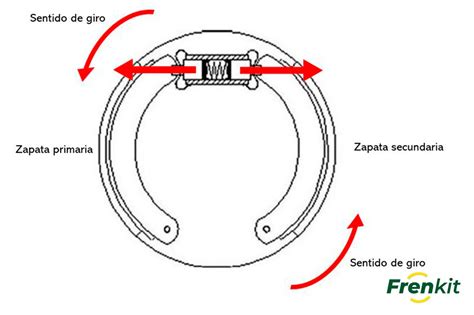

Las zapatas de freno son piezas metálicas curvas recubiertas con un material de fricción especializado. Estas zapatas presionan contra la superficie interior del tambor de freno, que está fijado al cubo de la rueda del semirremolque. La fricción generada entre las zapatas y el tambor es la que crea la fuerza de frenado, ralentizando o deteniendo la rueda. La creación de una enorme cantidad de fricción es el resultado directo de esta acción.
Tipos de Frenos en Semirremolques
Los semirremolques están equipados con varios tipos de frenos, cada uno con una función específica:
Frenos de Servicio: Son los frenos que el conductor utiliza con mayor frecuencia para reducir la velocidad o detener el semirremolque durante la operación normal. Al presionar el pedal del freno en la unidad tractora, se activa una válvula que permite el flujo de aire comprimido desde los tanques a las cámaras de freno del remolque. La cantidad de presión de aire enviada es proporcional a la fuerza aplicada al pedal, permitiendo un frenado gradual y controlado. Por ejemplo, al transportar una carga pesada y acercarse a una señal de alto, el conductor aplicará el pedal gradualmente para un frenado suave.
Frenos de Emergencia: Diseñados para detener el semirremolque en caso de fallo del sistema de frenos de servicio, estos frenos suelen ser de tipo resorte. En condiciones normales, el aire comprimido mantiene los resortes de estos frenos en estado comprimido. Sin embargo, si hay una pérdida de presión de aire, como una fuga en las líneas, los resortes se liberan, activando automáticamente las zapatas de freno contra los tambores. Los frenos de emergencia también se emplean cuando el remolque está estacionado.
Frenos de Estacionamiento: Similares en funcionamiento a los frenos de emergencia, los frenos de estacionamiento se aplican por resorte y su propósito principal es mantener el semirremolque inmóvil cuando está estacionado. Al activar el control del freno de estacionamiento en la unidad tractora, se libera la presión de aire de las cámaras asociadas, permitiendo que los resortes apliquen los frenos.
El Rol del Servofreno
El servofreno, a menudo referido como un "ayudante de potencia", es fundamental para amplificar la fuerza aplicada por el conductor. Convierte un ligero toque en el pedal del freno en una potencia de frenado significativamente mayor. Cuando el conductor pisa el pedal, una válvula en el servofreno se abre, permitiendo que la presión de aire entre en una cámara. La diferencia de presión entre este lado y el vacío del motor empuja un diafragma, amplificando la fuerza. Esta fuerza amplificada se transmite a través de una varilla que impulsa el cilindro maestro, activando los frenos. En vehículos modernos, como camiones eléctricos o híbridos, se emplean servofrenos más sofisticados, ya sean hidráulicos (utilizando la presión del sistema de dirección asistida) o eléctricos (funcionando con la batería del camión).
El sencillo pero ingenioso funcionamiento del Servofreno | Explicación en 3D
Factores que Afectan el Rendimiento de Frenado
Varios factores influyen directamente en la eficacia del sistema de frenos de un semirremolque:
Peso de la Carga: El peso transportado tiene un impacto directo en la fuerza de frenado requerida. Una carga más pesada significa que el sistema de frenos debe trabajar más para superar la inercia y detener el vehículo.
Desgaste de los Componentes: El desgaste de las zapatas de freno es inevitable. Su vida útil depende de factores como el peso de la carga, las condiciones de conducción y los hábitos de frenado. El desgaste excesivo reduce la eficacia del frenado. El coste medio de sustitución de las pastillas de freno puede rondar los 120 €.
Sobrecalentamiento (Fading): El sobrecalentamiento de los frenos, conocido como "fading", ocurre debido al uso repetido o prolongado. Cuando los tambores y las zapatas se calientan demasiado, el material de fricción puede perder su eficacia, resultando en una disminución significativa del rendimiento de frenado. El cambio de los discos de freno en un semirremolque puede costar alrededor de 400 €.
Estado de los Neumáticos: Los neumáticos desgastados tienen menos tracción, lo que limita su capacidad para adherirse a la carretera. Esto puede resultar en un aumento de la distancia de frenado.
Condición del Varillaje y Lubricación: Una lubricación adecuada del varillaje del freno es esencial para un funcionamiento suave y para prevenir la oxidación y la corrosión. Las partes móviles del varillaje deben lubricarse a intervalos regulares.
Pinzas de Freno: Las pinzas de freno son otro componente crucial que requiere vigilancia. Un mal estado de las pinzas puede llevar a averías y, en casos extremos, al bloqueo de la rueda por agarre. La reparación de una pinza puede costar unos 400 €. Un fallo en la pinza puede desencadenar la rotura de neumáticos y otros componentes del sistema de frenado.
Mantenimiento Preventivo y Seguridad

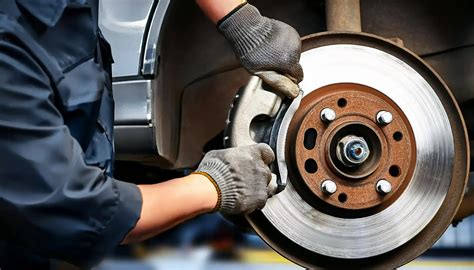

Las inspecciones periódicas del sistema de frenos son cruciales para garantizar su correcto funcionamiento y prevenir fallos. Estas inspecciones deben incluir la revisión de las líneas de aire en busca de fugas, la inspección de las cámaras de freno en busca de daños y el examen de las zapatas y discos de freno en busca de desgaste. La detección temprana de problemas, como el desgaste de las pastillas o el sobrecalentamiento de los discos, permite realizar sustituciones a tiempo, evitando averías mayores y costosas. Algunas redes de talleres ofrecen revisiones preventivas sin necesidad de desmontar las ruedas, utilizando herramientas como cámaras endoscópicas para verificar el estado de las pastillas y discos.
Un piloto en el cuadro de mandos se enciende cuando hay una pérdida de presión de aire, señalando un posible problema con el compresor, un componente electrónico o una fuga. Sin embargo, no se debe esperar a que esta señal aparezca para tomar medidas. El mantenimiento proactivo es clave.
Cumplimiento Normativo y Estándares
Organizaciones como SAE International y la Administración Federal de Seguridad de Autotransportes (FMCSA) establecen normativas y estándares para los sistemas de frenos de vehículos pesados, garantizando un nivel mínimo de seguridad. Como proveedor de semirremolques de plataforma baja, el compromiso con la provisión de remolques de alta calidad con sistemas de frenado confiables es fundamental. La calidad de los componentes, como los árboles de levas de freno (disponibles para diversas aplicaciones como Hino, ejes de remolque o frenos traseros), y la fiabilidad de las piezas, como los servofrenos, son esenciales para cumplir con los estrictos estándares de seguridad de mercados como el estadounidense y el europeo.
Comprender el funcionamiento y la importancia del sistema de frenos de un semirremolque es esencial para conductores, operadores y personal de mantenimiento. Un sistema de frenos bien mantenido no solo garantiza la seguridad del vehículo y su carga, sino también la de todos los usuarios de la carretera.
