El Selector de Pastillas Fender Stratocaster: Navegando el Ruido y las Posibles Soluciones
La Fender Stratocaster, una guitarra que definió el sonido de generaciones, es un complejo entramado de componentes electrónicos que trabajan en armonía para producir su distintivo timbre. Entre estos elementos, el selector de pastillas juega un papel crucial, permitiendo al guitarrista esculpir su sonido seleccionando entre las diferentes configuraciones de sus pastillas single-coil. Sin embargo, la complejidad inherente a este sistema, especialmente en modelos vintage y sus réplicas, puede dar lugar a ruidos indeseados al cambiar entre posiciones, un problema que ha atormentado a guitarristas durante décadas. Este artículo se adentra en la anatomía del selector de pastillas de la Stratocaster, explora las causas comunes de los ruidos y ofrece un análisis detallado de las soluciones, desde las más sencillas hasta las más intrincadas.
La Anatomía del Sonido: Componentes Clave de la Stratocaster
Antes de abordar los problemas de ruido, es fundamental comprender los componentes que dan vida al circuito de una Stratocaster. La guitarra eléctrica de producción en serie, pionera en incorporar tres pastillas, se basa en un diseño electrónico que, si bien está ampliamente documentado en numerosos esquemas y diagramas, merece un análisis profundo para desentrañar su funcionamiento.

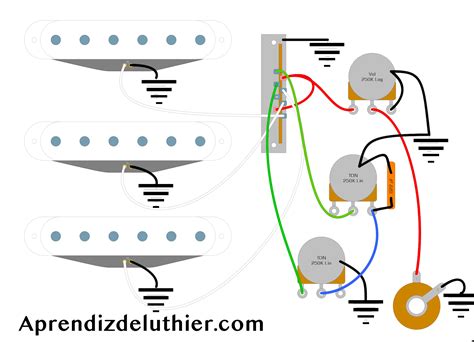

El cableado de la Strato se puede dividir conceptualmente en dos circuitos principales:
- Circuito de Volumen: Típicamente representado en rojo, este circuito es responsable de enviar la señal de audio amplificada al jack de salida. En su corazón se encuentra un potenciómetro de volumen.
- Circuito de Tono: Generalmente indicado en verde, este circuito filtra las frecuencias agudas, enviándolas a tierra (masa) para atenuar el brillo del sonido. Incluye uno o dos potenciómetros de tono y condensadores.
Las Pastillas Single-Coil: El Corazón Magnético del Sonido
Las pastillas single-coil son el alma sonora de la Stratocaster. Su diseño, aunque aparentemente sencillo, es la clave de su carácter. Consisten fundamentalmente en:
- Imanes: Crean el campo magnético necesario para inducir una corriente eléctrica en el hilo de la bobina. La fuerza de este campo magnético, medida en Gauss, influye directamente en la salida de la pastilla.
- Bobina de Hilo de Cobre: Un devanado de hilo de cobre muy fino alrededor de los imanes. El grosor del cable (calibre) y la longitud total del mismo en la bobina son factores determinantes en la resistencia y la inductancia de la pastilla, afectando su respuesta en frecuencia y su salida. De la bobina emergen dos cables: uno representa la entrada a la bobina y el otro, la salida.
- Base: Proporciona soporte y evita que la bobina se mueva.
La fuerza de la corriente inducida en la bobina depende de varios factores, incluyendo la fuerza del campo magnético, el calibre del cable de cobre utilizado en la bobina y la longitud total de ese cable. La salida de la bobina se conecta típicamente a la señal que viaja hacia el jack de salida, mientras que el otro extremo va a tierra o masa.
La principal variante entre las pastillas single-coil reside en la orientación de sus imanes (Norte arriba o Sur arriba). Cuando se conectan en paralelo, como ocurre en las posiciones 2 y 4 de una Stratocaster, las dos pastillas se encuentran desfasadas. Este desfase, similar al que ocurre en las pastillas humbucker, permite la cancelación de ciertas frecuencias, incluido el molesto zumbido (HUM) inherente a las pastillas single-coil.
El Selector o Switch: El Director de Orquesta del Sonido
El selector de pastillas es el componente electrónico que permite al guitarrista elegir qué pastilla o combinación de pastillas enviará la señal al amplificador. En una Stratocaster, este componente es vital para acceder a su icónico rango de sonidos.
Existen diferentes tipos de selectores, cada uno con sus particularidades:
- Selectores de 5 Posiciones (Modernos): Estos son los más comunes en las Stratocaster modernas y clones. Su diseño, a menudo de tipo "import" (originario de marcas japonesas como Ibanez, Tokai o Yamaha), presenta los conectores en línea, lo que facilita su manipulación y soldadura, y su mecánica suele estar oculta. Personalmente, prefiero un switch en línea por su claridad en la disposición de los componentes.
- Selectores de 3 Posiciones (Vintage y Modificados): Originalmente, las Fender Stratocaster de los años 50 utilizaban un selector de 3 posiciones, similar al de la Telecaster, que solo permitía seleccionar la pastilla del mástil, la del medio o la del puente de forma individual. Sin embargo, el diseño de este selector permitía que, al mover la palanca entre posiciones, se estableciera un contacto antes de que se rompiera el anterior. Esta característica generaba las codiciadas "posiciones intermedias" (posiciones 2 y 4), que ofrecían un sonido único y deseado por muchos guitarristas. Con el tiempo, esta práctica se volvió tan común que Fender adoptó esta modificación popular en los años 70, resultando en el selector de 5 posiciones que conocemos hoy, aunque mecánicamente sigue siendo un interruptor de 3 posiciones en su concepción fundamental.
- Selectores Estilo "Fender" (Vintage): Este diseño, a menudo semicircular, es característico de los modelos de los años 50. Aunque fiel a la estética vintage, su diseño abierto puede presentar desafíos. La posibilidad de que una gota de estaño caiga en el centro, donde se encuentra la palanca, puede generar malos contactos y cortocircuitos difíciles de eliminar, arruinando el selector. Proveedores como StewMac ofrecen versiones de este switch con una organización de conectores diferente, probablemente para evitar problemas de patentes.
Es importante destacar que el selector en sí mismo no aporta timbre a la guitarra; su función es puramente mecánica, conmutando el circuito eléctrico. La organización de las patillas en los selectores puede variar significativamente, incluso dentro del mismo tipo de switch. Los selectores de 5 posiciones modernos suelen tener dos grupos de 4 patillas, a los que se puede referir como grupos A y B. Las patillas se numeran a menudo haciendo referencia a las posiciones del selector (1: Puente, 3: Medio, 5: Mástil), dejando las posiciones 2 y 4 sin patillas directas, ya que son la superposición de las posiciones adyacentes. Las conexiones A0 y B0 suelen estar siempre conectadas, facilitando el funcionamiento del switch.
Potenciómetros y Condensadores: Controlando la Señal
Potenciómetros (Potes): Estos componentes son esenciales para controlar el volumen y el tono.
- Potenciómetro de Volumen: Debe ser de tipo "Audio" o Logarítmico. Estos potenciómetros ofrecen una curva de respuesta más intuitiva, donde el cambio de volumen se percibe de manera más lineal a medida que se gira el control.
- Potenciómetros de Tono: Pueden ser de tipo "Audio" (logarítmicos) o "Lineales". Los lineales ofrecen una progresión más gradual en el filtro de frecuencias. La elección entre uno u otro es a menudo una cuestión de preferencia personal.
- Resistencia: Es crucial utilizar potenciómetros de la misma resistencia. Tradicionalmente, se emplean potenciómetros de 250K Ohm para Stratocaster. Sin embargo, con pastillas de alta salida, a veces se opta por potenciómetros de 500K Ohm para evitar una pérdida excesiva de agudos.
Condensador: Colocado en paralelo entre la señal y la tierra en el circuito de tono, el condensador actúa como un filtro de paso bajo, permitiendo que solo las frecuencias altas sean atenuadas. Las Stratocaster originales solían incorporar un condensador de .047 µF. Las Stratocaster modernas tienden a utilizar condensadores de .022 µF, que resultan en un sonido menos grave. Existe un debate considerable sobre cuál es el mejor material para el condensador, con opciones que van desde cerámicos hasta de poliéster o aceite, cada uno con sutiles diferencias tonales.
El Jack de Salida y la Masa: Conectando al Mundo
- Jack de Salida: Es el punto final de conexión del circuito de la guitarra, donde se enchufa el cable que va al amplificador.
- Tierra o Masa: La conexión a tierra es fundamental para la seguridad y para minimizar el ruido. En una Stratocaster, la masa del circuito se conecta al puente de la guitarra. Al tocar el puente o las cuerdas, el guitarrista actúa como conductor, completando el circuito de masa. Todas las conexiones del circuito que van a tierra deben estar interconectadas de forma segura.

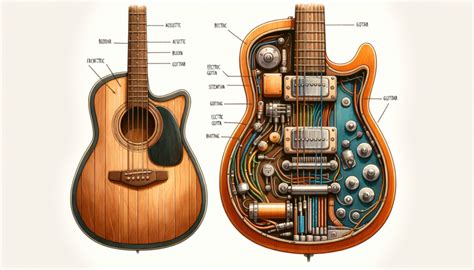

Para reducir el ruido electromagnético, se puede apantallar el interior de la guitarra con cinta adhesiva de aluminio o cobre, o utilizando pinturas conductoras especiales.
Cables y Soldadura: El Arte de la Conexión
- Calibre de los Cables: Se recomienda el uso de cables de calibre 22 AWG (American Wire Gauge), que tienen un diámetro de 0.64 mm y un área de 0.3 mm². Utilizar cables de calidad y de distintos colores para identificar las conexiones es una práctica que facilita enormemente el montaje y la resolución de problemas.

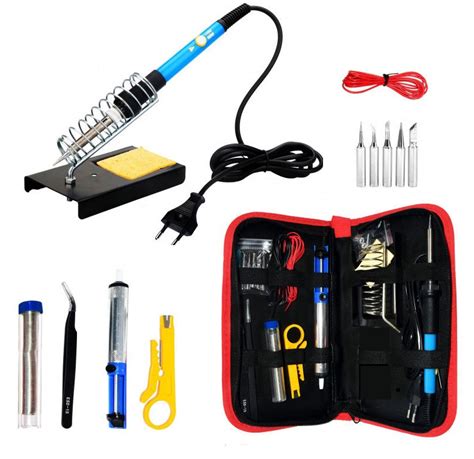

- Soldadura: Trabajar con la electrónica de la guitarra requiere paciencia y técnica. Es útil disponer de una base de soldadura con brazos flexibles. Al soldar, se debe calentar el componente y acercar el estaño a él, en lugar de calentar el estaño directamente. Es importante usar mascarilla para evitar inhalar los vapores del estaño. Se debe tener cuidado al soldar condensadores, ya que el calor del soldador puede dañarlos.
El Misterio del Ruido: Causas Comunes y Diagnóstico
El ruido en una guitarra eléctrica, especialmente en modelos con pastillas single-coil, es una queja frecuente. Los ruidos pueden manifestarse de diversas formas: zumbidos (hum), estática, crujidos o chasquidos. Identificar la causa raíz es el primer paso para su solución.
Problema: No Suena Nada
Uno de los problemas más frustrantes es cuando, al conectar el amplificador, no se escucha nada, ni siquiera estática.
- Solución: Utilizar un multímetro en modo continuidad (CONT) es esencial para identificar fugas a tierra o conexiones rotas en el circuito. Es crucial analizar el esquema de cableado, comprender qué conexiones deberían estar presentes y cuáles no, y verificar cada punto con el multímetro.
Ruido al Cambiar de Posición: El Desafío del Selector
El ruido al mover la palanca del selector entre posiciones es un problema particularmente común en las Stratocaster. Este ruido puede manifestarse como estática, chasquidos o un zumbido temporal.
Causas Potenciales:
- Selector de 3 Posiciones Vintage: Como se mencionó, el diseño de los selectores de 3 posiciones vintage, al permitir contactos simultáneos durante la transición entre posiciones, puede generar un breve periodo de "cortocircuito" o interconexión no deseada que produce ruido.
- Desgaste o Suciedad en el Selector: Los contactos internos del selector pueden desgastarse o acumular suciedad y óxido con el tiempo, impidiendo una conexión limpia entre las patillas. Esto es especialmente cierto en los selectores de diseño abierto.
- Soldaduras Defectuosas: Las soldaduras de los cables a las patillas del selector pueden aflojarse o fallar, interrumpiendo la señal o creando conexiones intermitentes.
- Problemas de Cableado: Conexiones sueltas o mal soldadas en cualquier punto del circuito que involucre al selector pueden ser la causa del ruido.
Diagnóstico y Soluciones:
- Limpieza del Selector: Para selectores de diseño abierto, se puede intentar limpiar los contactos con un limpiador de contactos específico para electrónica. Se rocía una pequeña cantidad en el interior del selector y se mueve la palanca varias veces para distribuir el producto. Es crucial usar aplicadores de precisión para dirigir el líquido y evitar que caiga sobre componentes sensibles o la pintura de la guitarra.
- Inspección de Soldaduras: Revisar cuidadosamente todas las soldaduras en las patillas del selector. Si alguna parece agrietada, fría o suelta, debe ser resoldada.
- Prueba con un Selector "Import": Si el problema persiste con un selector vintage, considerar reemplazarlo por un selector tipo "import" de 5 posiciones. Estos selectores, con sus conectores en línea y mecánica más robusta, suelen ofrecer una mayor fiabilidad y facilidad de mantenimiento.
- Verificación del Cableado: Repasar todo el cableado conectado al selector, asegurándose de que cada cable esté firmemente soldado a su patilla correspondiente y que no haya cables sueltos o pelados que puedan causar cortocircuitos.
Ruido Generalizado (Hum)
El zumbido (hum) es una característica inherente a las pastillas single-coil, causado por su susceptibilidad a la interferencia electromagnética de fuentes como transformadores, luces fluorescentes o monitores de ordenador.
Causas:
- Pastillas Single-Coil: Su diseño abierto a la captación de campos electromagnéticos.
- Conexiones a Tierra Incompletas: Una conexión a tierra deficiente o inexistente en el circuito de la guitarra o en el amplificador puede exacerbar el hum.
- Interferencia Ambiental: Fuentes externas de campos electromagnéticos.
Soluciones:
- Apantallamiento: Como se mencionó, apantallar el interior de la guitarra con cinta de aluminio o cobre puede ayudar a bloquear la interferencia electromagnética.
- Pastillas "Noiseless": Existen pastillas single-coil diseñadas para eliminar el hum, conocidas como "noiseless". Sin embargo, algunos guitarristas argumentan que estas pastillas pueden sacrificar parte del carácter y el "quack" distintivo de las single-coil tradicionales.
- Puertas de Ruido (Noise Gates): Dispositivos de efectos que silencian la señal cuando esta cae por debajo de un umbral preestablecido, eliminando el ruido de fondo entre notas o acordes.
- Ubicación y Configuración: A veces, simplemente cambiar la posición del guitarrista en el escenario o ajustar la ganancia del amplificador puede reducir la interferencia.
- Calidad del Cableado y Componentes: Utilizar cableado de buena calidad y asegurarse de que todas las conexiones a tierra estén bien realizadas es fundamental.
Ruido al Mover el Potenciómetro de Volumen
Un ruido de estática o crujido al girar el potenciómetro de volumen, especialmente cuando no está en sus extremos (totalmente abierto o cerrado), suele indicar suciedad o desgaste en las pistas internas del potenciómetro.
- Solución: Limpiar el potenciómetro con un limpiador de contactos específico. Es necesario retirar el golpeador (pickguard) para acceder a los potenciómetros y rociar el limpiador a través de las pequeñas aberturas rectangulares en la parte trasera del componente. Una vez aplicado, mover el potenciómetro varias veces para distribuir el limpiador y eliminar la suciedad acumulada. Si el problema persiste, es posible que el potenciómetro esté desgastado y necesite ser reemplazado.
GEAR SCIENCE: POTENCIÓMETROS y el por qué tendrías (O No) que cambiarlos
El Dilema del "Hum" en las Pastillas Single-Coil
El debate sobre si el "hum" de las pastillas single-coil es un defecto o una característica deseable es recurrente entre los guitarristas.
- Argumentos en Contra del Hum: El ruido puede ser molesto, especialmente en entornos de grabación o en situaciones donde se requiere un sonido muy limpio. Para muchos, es un problema que debe ser eliminado.
- Argumentos a Favor del Hum (o su Naturaleza): Algunos guitarristas argumentan que el "hum" es una parte integral del sonido orgánico y vivo de las pastillas single-coil. Señalan que muchos de los discos de rock y blues más icónicos fueron grabados con pastillas que producían este zumbido, y que la ausencia de "hum" en las pastillas "noiseless" puede venir acompañada de una pérdida de ciertas cualidades tonales, como el "quack" (un sonido percusivo y brillante característico de las posiciones intermedias de la Stratocaster). La opinión de expertos como Thomas Blugg, quien valora las pastillas originales de los años 50 y 60 a pesar de su inherente "hum", refuerza esta perspectiva. Las pastillas como las Fender 57/62 o las Texas Special son aclamadas por su sonido clásico, a pesar de su susceptibilidad al ruido.
En última instancia, la decisión de eliminar el "hum" o convivir con él depende de las preferencias tonales y el contexto musical de cada guitarrista.
Consideraciones Adicionales al Trabajar en la Electrónica
- Desmontaje del Golpeador: Al retirar el golpeador, es importante tomar precauciones para no dañar la pintura de la guitarra. Se puede colocar un paño entre el cuerpo y el golpeador. Es fundamental medir la altura de las pastillas respecto al golpeador y a las cuerdas antes de desmontarlas, para asegurar una correcta reinstalación y mantener el sonido original.
- Interferencia Eléctrica de la Red: En algunos casos, el ruido persistente, incluso después de revisar la electrónica de la guitarra, puede estar relacionado con la calidad de la instalación eléctrica de la casa o del local de ensayo. Las fluctuaciones de voltaje o la presencia de interferencias en la red eléctrica pueden manifestarse como zumbidos o ruidos anómalos en el amplificador.
- El Rol del Amplificador: Es crucial recordar que el amplificador también juega un papel significativo en la percepción del ruido. Un amplificador con una ganancia alta o con problemas internos puede amplificar ruidos que, en otras circunstancias, serían apenas perceptibles. Probar la guitarra en diferentes amplificadores es una estrategia de diagnóstico valiosa.
La electrónica de una Fender Stratocaster, aunque compleja, es un campo fascinante para la exploración y la personalización. Comprender el funcionamiento de cada componente y las posibles causas de los problemas de ruido permite a los guitarristas no solo resolver averías, sino también adaptar el sonido de su instrumento a sus necesidades creativas. La paciencia, la atención al detalle y el uso de las herramientas adecuadas son las claves para dominar este aspecto fundamental de la guitarra eléctrica.
