Diagnóstico de Presiones en Sistemas de Aire Acondicionado Automotriz: Guía Completa
La interpretación correcta de las presiones en un sistema de aire acondicionado automotriz es fundamental para identificar averías de manera rápida y eficiente, evitando pérdidas de tiempo y recursos. Al observar las lecturas de alta y baja presión, es posible identificar cuatro situaciones típicas que nos orientan sobre qué componentes revisar.
Escenario de Trabajo y Valores de Referencia
Antes de proceder con cualquier diagnóstico, es crucial establecer un escenario de trabajo estandarizado. Se recomienda encender el motor del vehículo y mantenerlo a aproximadamente 1500 rpm. El ventilador de la cabina debe estar a su máxima velocidad y las ventanas del vehículo abiertas. Bajo estas condiciones, y asumiendo que el sistema funciona correctamente, se esperan los siguientes valores de presión:
- Presión de Alta (HP): Debe estar entre 10 y 71 bares.
- Presión de Baja (LP): Debe estar entre 1,5 y 3 bares.
Estos valores son una referencia general, y es importante tener en cuenta que los datos específicos del fabricante del vehículo pueden variar.
Interpretación de las Lecturas de Presión
Una vez establecidos los valores de referencia, podemos comenzar a interpretar las lecturas de los manómetros para diagnosticar posibles averías.
1. Presión Alta Excesiva y Presión Baja Casi a Cero
Qué se observa: Presión de alta muy elevada, mientras que la presión de baja se encuentra muy reducida, cercana al vacío.
Significado: Esta situación indica la presencia de un "cuello de botella" en el sistema. El gas refrigerante se comprime, pero no logra llegar al evaporador para completar el ciclo.
Causas más comunes:
- Válvula de expansión atascada.
- Filtro deshidratador obstruido (por hielo o suciedad).
- Tuberías aplastadas o sucias.
- Humedad congelada formando un tapón.
Pista adicional: La presencia de escarcha o una diferencia de temperatura marcada en la entrada y salida de la pieza que presenta el bloqueo puede ser un indicio clave.
Solución rápida: Reemplazar o limpiar la válvula de expansión o el filtro deshidratador. Posteriormente, realizar un vacío profundo en el sistema y recargar el gas refrigerante.
2. Ambas Presiones Elevadas
Qué se observa: Tanto la presión de alta como la de baja se encuentran elevadas simultáneamente.
Significado: Esto puede deberse a una "sobrecarga de gas refrigerante" o a una "poca disipación de calor" en el sistema.
Causas más comunes:
- Sobrecarga de refrigerante en el sistema.
- Temperaturas ambiente extremadamente calurosas.
- Ventilación deficiente del condensador (ventilador parado o sucio).
- Presencia de aire u otros gases no condensables en el circuito.
Cómo confirmarlo:
- Pesar el gas refrigerante recuperado para verificar la cantidad.
- Tocar el condensador: si está muy caliente y el ventilador no funciona, es un indicio.
- Realizar una prueba de vacío y recarga para descartar la presencia de aire.
Solución rápida: Ajustar la carga de refrigerante, limpiar o reparar el ventilador y el condensador. Si se confirma la presencia de aire, realizar un vacío profundo y recargar con gas puro.
3. Ambas Presiones Bajas
Qué se observa: Las lecturas de presión de alta y baja se encuentran por debajo de los valores normales.
Significado: Esto sugiere una falta de "masa" de refrigerante en el sistema o un compresor que no está funcionando correctamente (flojo o desgastado).
Causas más comunes:
- Fuga importante de refrigerante.
- Temperaturas ambiente muy bajas.
- Compresor desgastado o con daños internos.
Diagnóstico adicional:
- Medir la presión estática con el motor parado.
- Buscar manchas de aceite o utilizar una lámpara UV para detectar fugas.
- Acelerar el motor para observar si las presiones cambian.
Solución rápida: Reparar la fuga, cambiar el filtro secador, realizar un vacío y recargar el sistema. Si el compresor no genera la presión adecuada, es necesario reemplazarlo.
4. Presión Alta y Baja Casi Iguales
Qué se observa: Las lecturas de alta y baja presión son muy similares, sin la separación esperada entre ellas.
Significado: Esta condición indica que el compresor no está comprimiendo el refrigerante de manera efectiva.
Causas más comunes:
- Embrague o correa del compresor no acoplan correctamente.
- Compresor variable bloqueado en su capacidad mínima.
- Avería interna grave del compresor.
- Presostato activando y apagando el compresor.
Cómo confirmarlo:
- Verificar visual y eléctricamente que el compresor gire y que el embrague acople.
Solución rápida: Revisar la correa y el embrague, así como los fusibles y relés. Si el compresor recibe energía pero no comprime, es necesario reconstruirlo o reemplazarlo.
Proceso de Inspección Visual Previa al Diagnóstico de Presiones
Antes de recurrir a herramientas de diagnóstico específicas, un técnico cualificado debe realizar una inspección visual exhaustiva de varios componentes del sistema de aire acondicionado automotriz.
- Encendido y Funcionamiento Inicial: Encender el motor del vehículo y activar el aire acondicionado. Colocar el ventilador de la cabina en la velocidad máxima y la perilla de temperatura en la posición de frío. Esperar varios minutos y verificar la generación de enfriamiento en el sistema.
- Controles de Climatización: Verificar el correcto funcionamiento de los comandos de mezcla de aire, modo de operación y recirculación, ya que un mal ajuste puede afectar la temperatura de enfriamiento.
- Condensador y Radiadores: Inspeccionar el estado de las aletas del condensador, el radiador del refrigerante y el enfriador de la caja de dirección o transmisión automática. Deben encontrarse en perfecto estado y limpios de partículas que puedan obstruir el flujo de aire.
- Carenados y Deflectores: Asegurarse de que los carenados, deflectores y enfocadores del ventilador del condensador o del sistema de refrigeración estén presentes y correctamente instalados para garantizar un flujo de aire óptimo.
- Sistema de Refrigeración del Motor: Verificar que el sistema de refrigeración del motor del vehículo esté funcionando en perfectas condiciones, ya que su rendimiento puede afectar el sistema de aire acondicionado.
- Correa del Compresor: Comprobar el estado y la tensión de la correa única o de accionamiento del compresor.
- Embrague Electromagnético: Observar si el embrague electromagnético del compresor se activa correctamente al encender el aire acondicionado.
- Filtro de Polen: Ubicar el filtro de polen (si el vehículo lo equipa) y observar su estado. Un filtro taponado obstruye el flujo de aire sobre el evaporador, afectando negativamente la evaporación del refrigerante y disminuyendo el enfriamiento del habitáculo.
¿Cómo funciona el sistema de climatización del auto actual?
Prueba de Temperaturas de los Componentes
Esta prueba consiste en evaluar la temperatura de los diferentes componentes y tuberías del circuito de aire acondicionado al tacto. Se realiza con el motor del automóvil a temperatura de funcionamiento y el aire acondicionado encendido.
- Compresor: Debe encontrarse caliente debido a la fricción interna y al trabajo de compresión del refrigerante, que eleva su temperatura.
- Tubería de Alta Presión (compresor a condensador): Debe estar a alta temperatura, ya que transporta el refrigerante comprimido.
- Condensador: Presenta una temperatura elevada en la sección de entrada del refrigerante y una temperatura más baja en la zona de salida, indicando su correcto funcionamiento en la disipación de calor.
- Tubería de Alta Presión (condensador a evaporador): Debe presentar una temperatura templada antes de la válvula de expansión.
- Tubería de Salida del Evaporador: Debe estar fría.
- Tubería de Baja Presión (evaporador a compresor): Debe tener una temperatura fría hasta la entrada al compresor.
Si las temperaturas observadas difieren de las esperadas, es muy probable que exista una obstrucción o un mal funcionamiento en el componente o tubería correspondiente. Tras esta identificación preliminar, se procede a la prueba de presiones del sistema.
Prueba de Presiones del Sistema

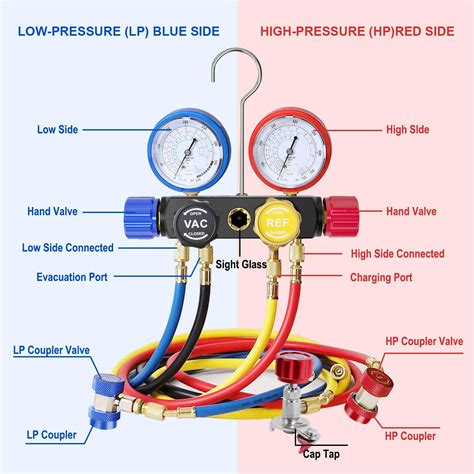

Para llevar a cabo esta prueba de manera efectiva, el taller debe contar con herramientas adecuadas, como manómetros múltiples o estaciones de diagnóstico de aire acondicionado. Las presiones se medirán tanto en el lado de baja como en el de alta presión, en dos momentos:
Motor Detenido y Sistema de Aire Acondicionado Apagado: Las presiones en ambos lados deben ser iguales, rondando los 14,5 PSI (aproximadamente 1 bar) a una temperatura ambiente de 20-25°C.
- Si la presión es inferior a la normal: Vaciar el sistema, realizar una prueba de fugas, reparar cualquier fuga detectada, cargar el sistema con la cantidad correcta de refrigerante y proceder a la prueba con el motor encendido.
Motor y Sistema de Aire Acondicionado Encendidos: En condiciones normales, la presión en el lado de baja presión debe oscilar entre 20 y 40 PSI (aproximadamente 1,5 a 3 bares), y en el lado de alta presión entre 150 y 310 PSI (aproximadamente 10 a 20 bares) a una temperatura ambiente de 20-25°C. Algunas fuentes indican rangos más amplios, como 10 a 71 bares para alta presión, dependiendo del equipo y las condiciones.
Condiciones para la Prueba de Presiones con Motor Encendido:
- Motor a temperatura de servicio.
- Regulación de temperatura al máximo (frío).
- Ventilador interior a su mínima velocidad.
- Máximo de compuertas de aireación abiertas.
Valores de Presión Genéricos (tener en cuenta datos del fabricante):
- Lado de baja presión: 1,5 a 3 bares.
- Lado de alta presión: 10 a 20 bares (hasta 25 bares si equipa compresor con regulación de cilindrada).
Escenarios Típicos de Avería Basados en Presiones
A continuación, se detallan posibles averías y sus correspondientes lecturas de presión:
Escenario 1: Baja Presión = Demasiado Alta; Alta Presión = Normal o Muy Baja
- Posibles Averías:
- Conexión incorrecta de las líneas de succión y descarga en el compresor.
- Válvula de expansión bloqueada en posición abierta.
- Embrague magnético del compresor no se acopla o el plato patina.
- Carga de refrigerante demasiado baja.
- Error en la alimentación del embrague electromagnético del compresor.
- Distancia errónea entre el plato del embrague y la polea.
- Válvula ECV (Electronic Control Valve) del compresor defectuosa o falla la regulación.
- Compresor no funciona correctamente o está dañado.
- Motivo o Reparación: Revisar y corregir conexiones, diagnosticar/reemplazar válvula de expansión, asegurar limpieza del sistema, verificar embrague y alimentación, diagnosticar/reemplazar válvula MCV/ECV, reemplazar compresor si está dañado.
Escenario 2: Baja Presión = Demasiado Baja; Alta Presión = Normal o Demasiado Alta
- Posibles Averías:
- Válvula de presión termostática defectuosa.
- Válvula de expansión cerrada, bloqueada u obstruida.
- Restricción en la línea de refrigerante entre el filtro secador y la válvula de expansión.
- Suciedad/impurezas en el circuito.
- Válvula de succión del compresor (MCV/ECV) bloqueada.
- Filtro deshidratador obstruido o saturado.
- Carga incorrecta del sistema (principalmente sobrecarga).
- Vacío inadecuado o humedad en el sistema.
- Refrigerante contaminado.
- Motivo / Reparación: Reemplazar válvula/sonda de temperatura del evaporador, diagnosticar/reemplazar válvula de expansión, limpiar el sistema, reemplazar filtro deshidratador, reemplazar válvula MCV/ECV.
Escenario 3: Baja Presión = Normal o Demasiado Baja; Alta Presión = Normal
- Posibles Averías:
- Entrada de aire caliente en el evaporador o habitáculo (problemas con el mecanismo de recirculación, trampillas/válvulas del HVAC defectuosas).
- El radiador de calefacción no deja de calentar (grifo de calefacción roto, error en el mecanismo de control).
- Congelación del evaporador (sonda termostática defectuosa, mal funcionamiento del ventilador, mal funcionamiento de la válvula ECV/MCV del compresor).
- Motivo / Reparación: Revisar y reparar mecanismos de recirculación y trampillas, verificar el sistema de calefacción, diagnosticar y reparar la sonda termostática, ventilador y válvula ECV/MCV.
Escenario 4: Baja Presión = Normal o Demasiado Alta; Alta Presión = Demasiado Alta
- Posibles Averías:
- Sobrecarga del sistema.
- Fallo de la válvula ECV/MCV causando presión de succión inadecuada.
- Obstrucción o contaminación del condensador.
- Obstrucción en el lado de alta presión (alrededor de la conexión de servicio, entre compresor-condensador-filtro).
- Vacío inadecuado / humedad en el sistema.
- Refrigerante contaminado.
- Temperatura ambiente superior a 40°C.
- Fallo en los electroventiladores de refrigeración del condensador.
- Motivo / Reparación: Asegurar carga correcta del sistema, verificar/reemplazar válvula ECV/MCV, limpiar circuito, reemplazar condensador, limpiar circuito, reemplazar filtro deshidratador, comprobar funcionamiento de electroventiladores.
Escenario 5: Baja Presión = Normal o Demasiado Baja; Alta Presión = Demasiado Baja
- Posibles Averías:
- Nivel de refrigerante demasiado bajo (fuga).
- Fallo de la válvula de expansión (obstruida o bloqueada).
- Suciedad/impurezas en el circuito.
- Obstrucción entre el filtro-secador y el evaporador.
- Obstrucción en el lado de alta presión.
- Baja temperatura ambiente (inferior a 5°C).
- Motivo / Reparación: Asegurar carga correcta, verificar circuito para detectar fugas, verificar/sustituir válvula de expansión, limpiar circuito, sustituir filtro deshidratador.
Escenario 6: Los Manómetros Indican los Mismos Valores en Ambos Lados (con vehículo parado)
- Significado: Los valores corresponden a una carga correcta con el vehículo detenido. Si al arrancar el sistema las presiones no se comportan adecuadamente, el problema reside en los componentes activos.
- Posibles Averías:
- Fallo del compresor.
- Embrague electromagnético del compresor no funciona correctamente (alimentación, distancia plato-polea).
- Funcionamiento defectuoso de la correa del compresor (alineación, desgaste).
- Fallo ECV/MCV.
- Motivo / Reparación: Determinar la causa del fallo del compresor y reemplazarlo, verificar embrague y alimentación, ajustar distancia plato-polea, revisar correa y tensor, diagnosticar/reemplazar válvula ECV/MCV.
Evolución de Refrigerantes y Mantenimiento del Aire Acondicionado
Históricamente, muchos vehículos fueron diseñados para el refrigerante R12. Sin embargo, a partir de 2001, su uso fue restringido, siendo el R134a el sustituto principal. La transición del R12 al R134a implicó la sustitución del aceite mineral por aceite PAG o PAO, la limpieza del sistema, el reemplazo del filtro deshidratante y juntas.

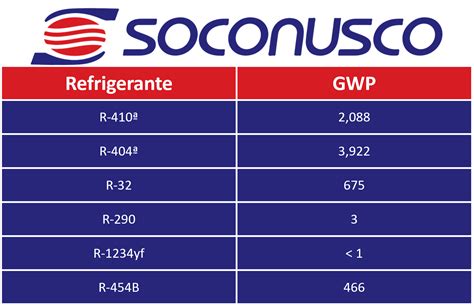

El R134a, con un Potencial de Calentamiento Global (GWP) de 1430, presenta un alto impacto ambiental. Las normativas europeas han impulsado el uso de refrigerantes con un GWP menor de 150. Desde 2011, vehículos de las clases M1 y N1 no pueden ser llenados con R134a para su matriculación, y desde 2017, no se permite su circulación si fueron llenados con este refrigerante (aunque su uso en mantenimiento sigue permitido).
El nuevo estándar es el R1234yf, con un GWP de 4. Se espera que los fabricantes migren hacia este u otros refrigerantes de bajo GWP. Esto exige a los talleres la adquisición de nueva maquinaria y la actualización de conocimientos.
Mantenimiento Periódico del Aire Acondicionado
El sistema de aire acondicionado automotriz requiere un mantenimiento regular para asegurar su eficiencia y prevenir daños:
- Revisión de la Climatización (cada 12 meses): Incluye la inspección y posible reemplazo del filtro del habitáculo, que filtra polvo, polen y partículas. Con el tiempo, en el evaporador pueden acumularse bacterias y microorganismos.
- Servicio de Climatización (cada 2 años): Anualmente se pierde aproximadamente un 10% del refrigerante, lo cual es normal y puede disminuir la potencia de enfriamiento y dañar el compresor. Un servicio completo asegura la correcta carga de refrigerante y previene problemas.
Consideraciones Técnicas en el Mantenimiento
- Reemplazo del Filtro Deshidratante: Siempre debe ser sustituido cada vez que se abra el circuito de refrigeración, debido a su alta higroscopicidad.
- Juntas y Anillos: Deben engrasarse con aceite de refrigerante o lubricantes especiales antes del montaje.
- Conexiones: No deben permanecer abiertas por mucho tiempo; deben cerrarse inmediatamente con tapas.
- Aceite del Compresor: Al sustituir un componente, se debe tener en cuenta la cantidad de aceite adecuada. Al reemplazar un compresor, se debe purgar el aceite antiguo, recogerlo y rellenar el nuevo compresor con la cantidad y tipo de aceite especificado por el fabricante, girando manualmente el compresor 10 veces para distribuir el lubricante.
- Limpieza del Sistema: Si hay indicios de impurezas o contaminación, el sistema debe lavarse. Los compresores, filtros deshidratantes y válvulas de expansión no pueden lavarse y deben ser sustituidos.
- Prueba de Estanqueidad: Tras la reparación y recarga, es fundamental realizar una prueba de estanqueidad (búsqueda electrónica de fugas) y verificar las presiones de alta y baja con manómetros, comparándolas con los valores prescritos por el fabricante.
Funcionamiento Básico del Aire Acondicionado Automotriz
El aire acondicionado automotriz, hoy un equipamiento estándar, crea las condiciones de climatización idóneas mediante la mezcla de aire frío y caliente, independientemente de las condiciones externas, contribuyendo a la seguridad y confort en la conducción.

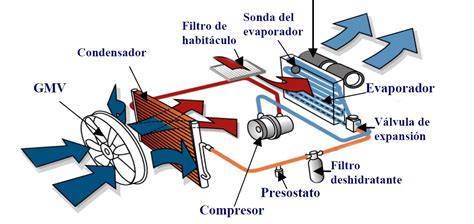

El sistema consta de varios componentes interconectados en un circuito cerrado:
- Compresor: Comprime el refrigerante en estado gaseoso, elevando su temperatura y presión, y lo envía al condensador.
- Condensador: Disipa el calor del refrigerante, provocando su condensación y cambio de estado de gaseoso a líquido.
- Filtro Deshidratante: Elimina impurezas, aire y humedad del refrigerante.
- Válvula de Expansión (o tubo de orificio): Reduce la presión y temperatura del refrigerante líquido antes de que entre al evaporador.
- Evaporador: Absorbe el calor del habitáculo, enfriando el aire que circula a través de él. El refrigerante se evapora y regresa al compresor.
Presiones Normales y Causas de Baja Presión
Un rango normal para la baja presión del aire acondicionado automotriz suele estar entre 1,5 y 3 bares (20-40 PSI). La alta presión se mantiene típicamente entre 10 y 20 bares (150-310 PSI), aunque puede variar.
Si la presión baja es excesivamente baja o el efecto de enfriamiento es deficiente, se debe considerar la escasez de refrigerante. Las fugas de refrigerante, comunes debido al desgaste, pueden provocar baja presión. El relleno oportuno suele resolver este problema.
Además del nivel de refrigerante, es importante mantener limpios el habitáculo y las salidas de aire, ya que el exceso de polvo puede dificultar el funcionamiento del sistema. Asimismo, se debe verificar el estado de la correa del compresor.
