El Eje, el Buje y el Cierre: Pilares Ocultos del Rendimiento de tu Bicicleta
Los componentes de una bicicleta, a menudo eclipsados por la potencia de los frenos, la suavidad de la transmisión o la ligereza del cuadro, juegan un papel crucial en la experiencia de conducción. Entre estos héroes anónimos se encuentran los ejes, los bujes y los cierres de las ruedas. Estas piezas, aunque no siempre acaparan los titulares, son fundamentales para garantizar la correcta fijación e integración de las ruedas con el cuadro de la bici, así como para mantener la estabilidad y rigidez de la rueda en movimiento. Su importancia trasciende la mera funcionalidad; impactan directamente en el comportamiento, las sensaciones y el mantenimiento general de tu bicicleta. Esta guía exhaustiva desglosará sus características, las medidas y los estándares más comunes en el mercado, adaptándose a las diversas modalidades y usos preferentes de los modelos de bicicletas.
El Eje: El Alma de la Rueda
El eje de la rueda de tu bicicleta es, sin duda, la pieza fundamental de unión entre la primera y la segunda (la rueda y el cuadro, respectivamente). Soporta una carga considerable de la fuerza y las tensiones que se ejercen sobre la rueda, lo que exige que sea un componente intrínsecamente rígido y resistente. Históricamente, el eje ha experimentado una evolución relativamente lenta. Sin embargo, en la última década, hemos sido testigos de la aparición de una multitud de medidas y tamaños, lo que ha hecho imposible hablar hoy en día de un estándar único y universal. Esta diversificación responde a las crecientes demandas de rendimiento, rigidez y compatibilidad con nuevas tecnologías como los frenos de disco y las transmisiones de mayor número de piñones.
El Clásico Cierre Rápido (QR)
Durante mucho tiempo, el eje de cierre rápido fue el tipo de eje más utilizado. Antes de la llegada de los ejes pasantes y el estándar Boost, este sistema dominaba el panorama ciclista. Tanto la horquilla delantera como las punteras traseras del cuadro presentaban unas ranuras abiertas por debajo, diseñadas para alojar este eje de 9 mm de diámetro. Los extremos del eje contaban con muelles y tapones de cierre, elementos esenciales para garantizar una fijación segura, un cierre efectivo y, sobre todo, una extracción y montaje rápidos de la rueda. El eje delantero solía medir 100 mm de ancho, mientras que el trasero se extendía hasta los 135 mm. La característica distintiva de este sistema era su palanca de abertura rápida (QR), que permitía al ciclista extraer o instalar la rueda con una agilidad notable, sin necesidad de herramientas.
La Evolución hacia los Ejes Pasantes
La necesidad de una mayor rigidez y la creciente popularidad de los frenos de disco a principios de la década pasada marcaron el inicio de la era de los ejes pasantes. Estos ejes supusieron un salto cualitativo en términos de seguridad y rendimiento. El diámetro del eje se incrementó, adoptando 15 mm para la rueda delantera y 12 mm para la trasera. En sus primeras generaciones, mantuvieron los anchos de 100 mm y 135 mm respectivamente, pero pronto evolucionaron, especialmente en la rueda trasera, hasta alcanzar los 142 mm. La principal diferencia radicaba en su sistema de fijación: en lugar de roscarse a ambos lados y contar con muelles, se introdujo un tornillo macizo que se insertaba por un lado, atravesaba el buje y se roscaba en el lado opuesto. Este diseño proporcionaba una conexión mucho más firme y rígida entre la rueda y el cuadro.
El Estándar Boost y sus Beneficios
Hace pocos años, los ejes pasantes experimentaron una nueva evolución con la introducción del estándar Boost, especialmente popularizado en las bicicletas de montaña. El objetivo principal era proporcionar un punto adicional de rigidez a los ejes y, al mismo tiempo, modificar la línea de cadena. Esta modificación permitía a los fabricantes diseñar pasos de rueda más amplios, capaces de alojar cubiertas de mayor sección sin sacrificar el peso total de la bicicleta. Con Boost, el eje delantero adoptó el estándar de 15x110 mm y el trasero el de 12x148 mm. Este sistema se ha impuesto en la mayoría de las bicicletas de montaña actuales, y su adopción se ha extendido a un número creciente de bicicletas de carretera y gravel. Los bujes Boost, al ser más anchos y robustos que los de eje pasante estándar o QR de 9 mm, aportan una mayor rigidez y aplomo a la rueda, aunque esto pueda implicar un ligero incremento en el peso.
Dimensiones Especiales para Modalidades Radiales
Más allá de estos tres tipos de ejes de referencia, en modalidades más extremas del ciclismo de montaña, como el enduro o el descenso, se suelen emplear ejes de mayor anchura. Estas dimensiones están diseñadas para proporcionar una estabilidad y un aplomo aún mayores a la bicicleta, permitiendo al ciclista afrontar descensos técnicos con mayor confianza y control.
El Buje: El Corazón Giratorio de la Rueda
El buje es una pieza central en la construcción de una rueda de bicicleta. No solo aloja los rodamientos que permiten el giro libre de la rueda, sino que también otorga rigidez y estabilidad al conjunto, siendo determinante para el control de la bicicleta en subidas, bajadas y giros. El material predominante en la fabricación de bujes es el aluminio, apreciado por su ligereza y resistencia. Sin embargo, sus componentes internos, como las tuercas, los trinquetes y los rodamientos, suelen ser de acero para garantizar la durabilidad y el correcto funcionamiento.
En cuanto a las medidas, los bujes comparten los mismos anchos de eje que hemos comentado anteriormente (QR, eje pasante estándar, Boost). En el caso del buje trasero, una de sus funciones más importantes es alojar el núcleo de cassette, esa prolongación específica donde se instala el cassette de la transmisión.
El Sonido del Buje: Una Sinfonía Mecánica
El sonido distintivo que emiten los bujes traseros de las bicicletas es, para muchos ciclistas, un objeto de admiración y debate. ¿Por qué algunos bujes suenan más que otros? El característico sonido de "carraca" que escuchamos al dejar de pedalear proviene del núcleo del cassette, la pieza encargada de transmitir la fuerza del pedaleo a la rueda.
La cantidad de aceite lubricante en el núcleo juega un papel crucial en la intensidad del sonido. Un mayor o menor nivel de lubricante puede atenuar o potenciar el "clic-clic" de la rueda libre.
Sistemas de Buje: Ratchet vs. Trinquetes
Existen dos sistemas principales de bujes traseros que influyen en su sonido y funcionamiento: el sistema ratchet y el de trinquetes.
- Sistema Ratchet: Utiliza un mecanismo de engranajes con dientes que se enganchan y liberan de forma secuencial. Este diseño es conocido por producir un sonido de "clic" más pronunciado y continuo. Los dientes del sistema ratchet son los responsables directos de este sonido distintivo, ya que se enganchan y liberan con cada giro del pedal. La cantidad, el diseño y la disposición de estos dientes pueden influir significativamente en la suavidad, la eficiencia del buje y, por supuesto, en el sonido que produce.
- Trinquetes: Este sistema emplea una serie de trinquetes (pequeños pestillos) y muelles para transmitir la energía del pedaleo. Aunque eficiente, suele generar un sonido menos llamativo que el sistema ratchet.
La Seducción del Ruido de los Bujes
Para muchos ciclistas, el sonido de los bujes traseros se ha convertido en una característica deseable. Este ruido a menudo se asocia con la velocidad, el rendimiento y la sensación de estar conectado a la máquina. Puede proporcionar una sensación de satisfacción y emoción durante el pedaleo, actuando como una banda sonora mecánica de la aventura ciclista.
¿Cuál es el buje que más suena y para qué?
Mantenimiento del Buje
En cuanto al mantenimiento, es recomendable desmontar los bujes, tanto delantero como trasero, y realizar una limpieza a fondo, incluyendo los rodamientos, al menos una vez al año. Una limpieza regular y una lubricación adecuada asegurarán un funcionamiento óptimo y prolongarán la vida útil de estos componentes esenciales.
Los Cierres de Rueda: Seguridad y Facilidad de Uso
Por último, pero no menos importante, debemos hablar de los diferentes tipos de cierres de rueda. Estos mecanismos son esenciales para montar y desmontar las ruedas de la bicicleta y garantizar una fijación correcta y segura al cuadro u horquilla.

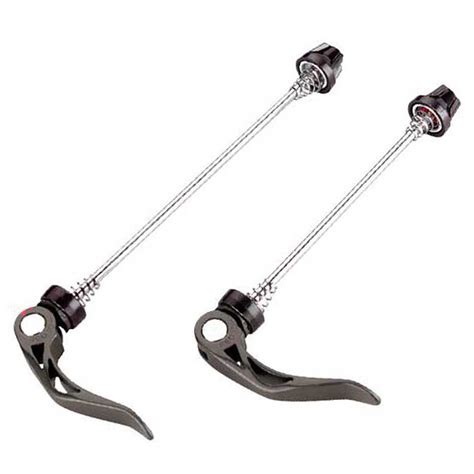

El Clásico Cierre Rápido (QR)
El cierre rápido (Quick Release o QR) ha sido el tipo de cierre más utilizado durante décadas. Su simplicidad y facilidad de uso lo convierten en una opción muy recomendable, especialmente para aquellos ciclistas que realizan mountain bike de forma esporádica o que no son expertos en el montaje y desmontaje de ruedas. Consiste en una pequeña palanca que, al accionarla, aprieta o afloja el tornillo de fijación del eje a la bicicleta, permitiendo desmontar o instalar la rueda con rapidez.
Cierres de Tuerca y la Era del Allen
En los últimos años, y con el objetivo de mejorar la seguridad y evitar posibles roturas de la palanca por un apriete excesivo o por impactos, se han popularizado los cierres de tuerca. Estos sistemas se abren y cierran mediante una llave Allen de un tamaño determinado, ofreciendo una fijación más robusta y discreta. Este tipo de cierre es habitual en sistemas como los SRAM Maxle Stealth y también se encuentra en bicicletas con horquillas especiales como las Lefty de Cannondale. La principal ventaja de estos cierres es que eliminan el riesgo de que la palanca se dañe o rompa, lo que podría impedir la extracción de la rueda. Además, su diseño más integrado puede suponer un ligero ahorro de peso. La contrapartida es la necesidad de llevar siempre consigo la llave Allen adecuada.
Compatibilidades y Consideraciones Técnicas
La diversidad de estándares en ejes y bujes puede generar confusión, especialmente a la hora de adquirir componentes de repuesto o realizar actualizaciones. Es fundamental comprender las compatibilidades para evitar errores costosos.
Anchos de Montaje y la Revolución Boost
El término "Boost" se refiere a una dimensión de instalación específica que ha incrementado el ancho de montaje del buje. En la rueda delantera, el ancho pasa de 100 mm a 110 mm, y en la trasera, de 142 mm a 148 mm. Este aumento de anchura, especialmente notable en la rueda trasera, permite un desplazamiento de la transmisión hacia el exterior, lo que a su vez crea un mayor espacio libre en el cuadro. Este espacio adicional es crucial para alojar cubiertas de mayor balón sin comprometer la longitud de las vainas.
Tabla Comparativa de Ejes de Bicicleta de Montaña (Ancho de Buje)
| Tipo de Eje | Rueda Delantera (Diámetro/Ancho) | Rueda Trasera (Diámetro/Ancho) |
|---|---|---|
| Cierre Rápido (QR) | 5 mm / 100 mm | 5 mm / 135 mm |
| Eje Pasante (Clásico) | 20 mm / 100 mm | 12 mm / 142 mm |
| Eje Pasante (Non-Boost) | 15 mm / 100 mm | 12 mm / 142 mm |
| Eje Pasante (Boost) | 15 mm / 110 mm | 12 mm / 148 mm |
| Eje Pasante (Superboost Plus) | 15 mm / 110 mm | 12 mm / 157 mm |
El Desafío de la Compatibilidad Boost
Es importante tener en cuenta que las ruedas Boost no son compatibles con cuadros y horquillas diseñados para anchos de instalación de 142 mm o 100 mm, ya que son físicamente demasiado anchas. Sin embargo, en algunos casos, es posible utilizar ruedas no-Boost en un cuadro Boost mediante el uso de adaptadores específicos. Estos adaptadores modifican la posición de las bridas del buje para que encajen en el cuadro. No obstante, esta conversión no proporciona todas las ventajas de rigidez de un sistema Boost nativo y requiere un conocimiento técnico avanzado, ya que también hay que considerar la posición de los discos de freno. Además, algunos fabricantes desaconsejan o anulan la garantía de sus bujes si se realizan estas conversiones.
El Caso Especial de Torque Caps
RockShox ha desarrollado los "Torque Caps", unas tapas especiales diseñadas para aumentar la rigidez de la unión entre la horquilla y el buje. Estas tapas, tanto en la horquilla como en el buje, presentan una superficie de contacto significativamente mayor, mejorando el apoyo y la rigidez del conjunto. Si bien se puede instalar un buje sin Torque Caps en una horquilla diseñada para ellos, no es recomendable hacer lo contrario. Afortunadamente, para la mayoría de los bujes delanteros convencionales existen piezas finales de instalación que permiten adaptarlos a este sistema.
Evolución en Bicicletas de Carretera y Gravel
Las bicicletas de carretera, gravel y ciclocross también han adoptado los ejes pasantes, especialmente con la generalización de los frenos de disco. Mientras que las bicicletas más económicas o antiguas pueden seguir utilizando cierres rápidos y anchos de montaje tradicionales, la tendencia es clara hacia los ejes pasantes. El eje de 12 mm se ha impuesto tanto en la rueda delantera como en la trasera, con anchos de montaje que suelen corresponder a la dimensión Non-Boost (100 mm delantero, 142 mm trasero). Esta configuración proporciona la rigidez necesaria para afrontar terrenos irregulares y soportar cargas mayores, como las asociadas al bikepacking.
La más reciente novedad en este segmento es el "Road Boost", que combina ejes de 12 mm con los anchos de montaje Boost (110 mm delantero, 148 mm trasero). Al igual que en las bicicletas de montaña, esto incrementa la rigidez lateral de las ruedas y permite mayor espacio para cubiertas. El eje delantero más estrecho en esta configuración busca reducir el peso y la resistencia al aire, y se está viendo en el creciente segmento de las bicicletas de ruta eléctricas.
Tabla Comparativa de Ejes de Bicicleta de Ruta (Ancho de Buje)
| Tipo de Eje | Rueda Delantera (Diámetro/Ancho) | Rueda Trasera (Diámetro/Ancho) |
|---|---|---|
| Cierre Rápido | 5 mm / 100 mm | 5 mm / 130 mm |
| Eje Pasante | 12 mm / 100 mm | 12 mm / 142 mm |
| Road Boost | 12 mm / 110 mm | 12 mm / 148 mm |

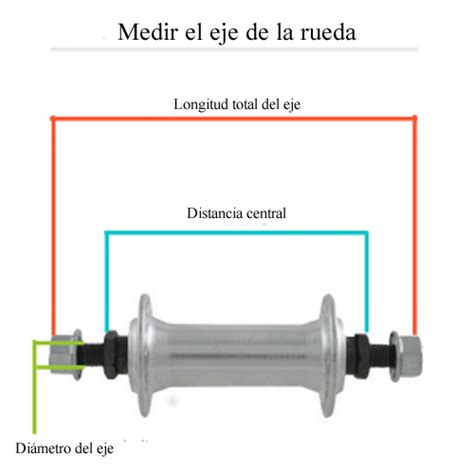

Identificando el Eje Correcto para tus Necesidades
Si necesitas un eje de repuesto, buscas adaptar tu bicicleta a un rodillo de entrenamiento, o deseas optimizar tu bici en términos de peso o estética, es crucial identificar el eje correcto. La mayoría de los ejes pasantes modernos vienen etiquetados con sus dimensiones, lo que facilita su identificación.
Para determinar las medidas correctas por ti mismo, sigue estos pasos:
- Diámetro del Eje: Mide el diámetro del eje pasante. Los diámetros más comunes son 12 mm y 15 mm.
- Ancho de Montaje del Buje: Mide el ancho del buje de la rueda que deseas instalar.
- Longitud Efectiva del Eje: Para los ejes traseros, es importante medir la longitud efectiva del eje pasante. Esta medida es mayor que el ancho de montaje del buje y se refiere a la longitud desde el collarín exterior del cuadro/horquilla hasta el final del eje. Mide la longitud del eje sin incluir la cabeza (Allen, Torx o palanca).
- Paso de Rosca: Este es a menudo el punto más complicado. Los ejes pasantes tienen diferentes tipos de rosca para encajar con la "tuerca" del cuadro u horquilla. Las dimensiones más comunes son M12x1.0, M12x1.5 o M12x1.75. Para determinar el paso de rosca exacto, lo más recomendable es utilizar una plantilla de medición o consultar las especificaciones del fabricante.
Los adaptadores de eje, como los ofrecidos por The Robert Axle Project, son una excelente solución para lograr diversas compatibilidades, permitiendo instalar remolques o adaptar ruedas a diferentes estándares. Sin embargo, es fundamental asegurarse de que el cuadro de tu bicicleta esté homologado para remolques si ese es tu propósito.
Formas Exóticas y Especiales
Es importante recordar que las dimensiones mencionadas son las más comunes en bicicletas de montaña, carretera y gravel. Existen otras variantes, a menudo denominadas "formas exóticas o especiales", que se encuentran en bicicletas con usos muy específicos:
- Bicicletas Plegables: Pueden presentar bujes delanteros extra estrechos (ej. Brompton: 74 mm).
- Bicicletas de Pista: Suelen tener bujes traseros extra estrechos (120 mm).
- Tándems: Se construyen con bujes traseros extra anchos (145 mm o 160 mm) para soportar cargas mayores.
- Fatbikes: Requieren anchos de instalación significativos, pudiendo variar entre 170 mm, 177 mm, 190 mm o 197 mm en la rueda trasera, y a veces 135 mm en la delantera.
Ante la duda, siempre es recomendable medir dos veces o contactar con el servicio técnico especializado para asegurarse de adquirir las piezas correctas y evitar daños en los componentes de tu bicicleta.
