Control del Módulo de Calentadores en BMW E46 136cv: Diagnóstico y Soluciones
El correcto funcionamiento del sistema de precalentamiento en los motores diésel es crucial para un arranque suave y eficiente, especialmente en condiciones de baja temperatura. En el caso del BMW E46 con el motor de 136cv, el control de este sistema recae en un módulo específico que gestiona la activación de los calentadores (bujías de incandescencia) basándose en diversos parámetros, principalmente la temperatura del motor. Cuando este sistema no opera como se espera, pueden surgir problemas de arranque, tirones o un funcionamiento irregular del motor. Este artículo se adentra en el funcionamiento del módulo de control de calentadores, los síntomas de un fallo, los métodos de diagnóstico y las posibles soluciones, basándonos en experiencias reales de propietarios.
El Papel Fundamental de la Temperatura del Motor en el Arranque

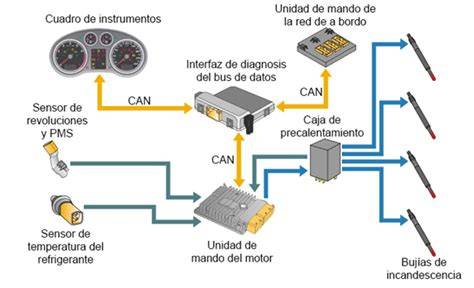

La temperatura ambiente y, más importante aún, la temperatura del motor, son los factores determinantes para que el sistema de precalentamiento entre en acción. La centralita del vehículo recibe información de varios sensores para determinar si es necesario activar los calentadores. Uno de los sensores clave es el sensor de temperatura del refrigerante, que se encuentra en el bloque motor.
En condiciones de frío, cuando la temperatura del motor desciende por debajo de un umbral específico, la centralita ordena al relé de los calentadores que se active. Este relé, a su vez, suministra energía a las bujías de incandescencia. Las bujías se calientan hasta el rojo vivo, calentando la cámara de combustión y facilitando la ignición del combustible diésel. El tiempo de funcionamiento de los calentadores está controlado por el propio relé, que puede variar su actuación en función de la información recibida por la centralita.
El Umbral de Activación y el Comportamiento Típico
La información recopilada de varios propietarios de BMW E46 136cv sugiere que el sistema de precalentamiento, controlado por el relé, generalmente se activa cuando la temperatura del motor está por debajo de los 20°C. Si la temperatura del motor se encuentra por encima de este umbral, incluso en frío exterior, es posible que el relé de los calentadores no reciba la orden de activarse.
Por ejemplo, en Tenerife, una región con temperaturas relativamente suaves, se han registrado mediciones en frío de 29°C en el menú oculto del coche y 30°C a través de la conexión OBD. En estas circunstancias, con la temperatura del motor por encima de los 20°C, el relé de los calentadores no debería activarse según el funcionamiento normal. Esto plantea la cuestión de si, en climas más cálidos, el sistema de precalentamiento se utiliza con la frecuencia esperada o si la lógica de activación podría ser diferente.
Síntomas de un Fallo en el Módulo de Control de Calentadores
Un fallo en el sistema de control de calentadores puede manifestarse de diversas maneras, afectando directamente al arranque y al comportamiento del motor:
- Dificultad de arranque en frío: El síntoma más común es que el motor tarde en arrancar o necesite múltiples intentos para hacerlo, especialmente cuando la temperatura exterior es baja.
- Arranque en caliente o templado irregular: Algunas experiencias relatan que el problema no solo se presenta en frío, sino también cuando el motor está templado. El coche puede arrancar y quedarse funcionando a bajas revoluciones (aproximadamente 500 rpm) durante unos segundos antes de recuperar su ritmo normal.
- Pérdida de potencia o tirones: En algunos casos, un mal funcionamiento del sistema de precalentamiento puede influir en la inyección de combustible, llevando a una entrega de potencia irregular o tirones.
- El relé no se activa: A pesar de las bajas temperaturas, el relé de los calentadores no emite el sonido característico de activación, lo que indica que no está recibiendo la orden o que el propio relé está defectuoso.
- Mensajes de error en la centralita: Aunque no siempre, un fallo en este sistema podría registrar códigos de error en la centralita del vehículo que pueden ser leídos mediante un escáner OBD.
Diagnóstico del Sistema de Precalentamiento
Para identificar la causa de un problema con el módulo de control de calentadores, es necesario realizar un diagnóstico metódico que abarque varios componentes:
1. Verificación de la Batería y el Sistema Eléctrico
Antes de adentrarse en el sistema de calentamiento, es fundamental descartar problemas con la fuente de alimentación. Una batería en mal estado o con poca capacidad, a pesar de ser nueva, puede no suministrar la corriente necesaria para el correcto funcionamiento de los calentadores. Se recomienda comprobar el estado de la batería y su amperaje.
2. Comprobación de la Temperatura Indicada

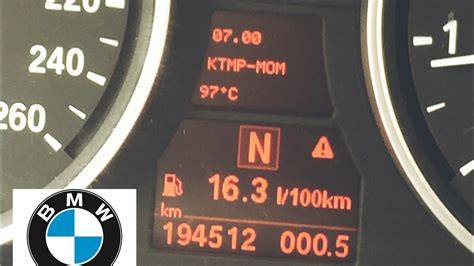

Como se mencionó anteriormente, la temperatura que "piensa" la centralita que tiene el motor es crucial. Se puede verificar la temperatura indicada por el vehículo en frío utilizando el menú oculto de la instrumentación o mediante una conexión OBD con un escáner. Comparar estas lecturas con la temperatura ambiente real y con las mediciones de otros vehículos con el mismo motor puede ser revelador. Si la temperatura indicada es consistentemente alta, podría sugerir un problema con el sensor de temperatura.
3. Medición del Sensor de Temperatura del Bloque Motor
El sensor de temperatura del refrigerante, ubicado en el bloque motor, es uno de los componentes más sospechosos cuando el sistema de precalentamiento no se activa correctamente. La resistencia eléctrica de este sensor varía con la temperatura. Se puede medir su valor en ohmios en frío y compararlo con las especificaciones del fabricante. Por ejemplo, se ha reportado un valor de 2030 ohmios en frío para este sensor en particular. Si el valor medido difiere significativamente de lo esperado, el sensor podría estar defectuoso y ser la causa de que la centralita no reciba la señal correcta para activar los calentadores.
4. Verificación del Relé de los Calentadores
El relé de los calentadores es el encargado de conmutar la corriente hacia las bujías. Su funcionamiento puede ser comprobado escuchando si se activa (un "clic") cuando se da contacto en un día frío. Si no hay sonido, podría ser el relé mismo el que esté dañado o que no esté recibiendo la señal de activación desde la centralita. Es importante recordar que el relé solo controla el tiempo de funcionamiento de los calentadores, no su activación inicial, que depende de la señal de la sonda de temperatura.
5. Diagnóstico de la Bomba de Combustible (VP44)
En algunos casos, los problemas de arranque, especialmente cuando el motor está templado, pueden estar relacionados con la bomba de inyección de alta presión, como la VP44. Si el cuerpo de presión de esta bomba pierde presión en el momento del arranque, puede dificultar la ignición del combustible. Aunque no está directamente relacionado con el módulo de calentadores, un fallo en la bomba puede confundirse con problemas de precalentamiento, ya que ambos afectan al arranque del motor.
Módulo vp44, activación de bomba pinchando el cable para la activación de inyección.
Soluciones al Problema del Módulo de Control de Calentadores
Una vez identificado el componente defectuoso, existen varias vías para solucionar el problema del módulo de control de calentadores:
1. Sustitución del Sensor de Temperatura
Si las mediciones del sensor de temperatura del bloque motor indican un fallo, su reemplazo es una solución relativamente económica y directa. Este componente es vital para que la centralita reciba la información correcta sobre la temperatura del motor y, por ende, active o desactive el sistema de precalentamiento según sea necesario.
2. Reemplazo del Relé de los Calentadores
Si se sospecha que el relé está dañado, su sustitución es una opción sencilla. Sin embargo, es crucial asegurarse de que la orden de activación llega correctamente a él desde la centralita. Si el relé se reemplaza y el problema persiste, la causa probable reside en la señal que recibe.
3. Instalación de un Módulo de Arranque Manual (Modificación)
Ante la frustración de no encontrar la causa exacta del fallo o por el coste de las reparaciones, algunos propietarios optan por una solución "casera": instalar un botón manual para activar los calentadores. Este sistema, a menudo descrito como una "cajita", se conecta al relé original y permite al conductor activar los calentadores manualmente antes de arrancar el motor. Esta modificación hace creer al coche que el motor está frío, activando el relé durante un tiempo determinado (unos 5 segundos) y facilitando así el arranque.
Es importante notar que esta solución, si bien efectiva para el arranque, puede tener implicaciones. Por ejemplo, si el sistema de refrigeración del electroventilador se activa basándose en la misma información de temperatura falseada, podría haber un funcionamiento inesperado del mismo. A pesar de las dudas sobre si el menú oculto también mostraría una temperatura alterada con esta caja, la principal ventaja es que el relé original se activa, haciendo el apaño de forma económica.
4. Reparación o Sustitución de Componentes Mayores
En casos donde el problema se extiende a la bomba de inyección (VP44) u otros componentes electrónicos complejos, las reparaciones pueden ser más costosas y requerir la intervención de un especialista. La frustración con estas averías caras y recurrentes en motores diésel ha llevado a algunos propietarios a añorar la simplicidad de vehículos de gasolina de menor cilindrada.
Consideraciones Adicionales y Experiencias de Propietarios
Las experiencias compartidas en foros y comunidades de automovilistas revelan la complejidad de diagnosticar estos sistemas. La contradicción aparente en el funcionamiento del relé (activarse por debajo de 20°C, pero no activarse nunca si el coche siempre registra más de 20°C en frío) subraya la importancia de una correcta interpretación de los datos y del comportamiento del vehículo.
La decisión de comprar la "cajita" de arranque manual se basa a menudo en su bajo coste, lo que la convierte en una inversión mínima para probar una solución si el problema persiste. La comodidad y la limpieza de realizar las conexiones directamente desde la caja del relé y la centralita son también puntos a favor de esta modificación.
Es fundamental recordar que, si bien estas soluciones pueden resolver el problema inmediato de arranque, no abordan la causa raíz del fallo original. Un diagnóstico exhaustivo por parte de un profesional puede ser la mejor opción para asegurar la salud a largo plazo del vehículo y evitar averías futuras, aunque la experiencia demuestra que a veces las soluciones más directas y económicas, como la "cajita", son las que ofrecen alivio inmediato ante averías persistentes y costosas.
La búsqueda de soluciones para problemas mecánicos como el del módulo de control de calentadores en el BMW E46 136cv a menudo se convierte en un proceso de prueba y error. La información compartida por otros propietarios, la disposición a realizar mediciones y comprobaciones, y la consideración de soluciones alternativas, como la instalación de un botón manual, son herramientas valiosas para superar estas dificultades y mantener el vehículo en óptimas condiciones de funcionamiento.
