El Sistema de Precalentamiento en el BMW E46 320d: Diagnóstico y Solución de Problemas
El correcto funcionamiento del sistema de precalentamiento en un BMW E46 320d es crucial para asegurar arranques fiables, especialmente en climas fríos. Sin embargo, este sistema puede presentar diversas averías que dificultan el arranque del motor o provocan un ralentí inestable. Este artículo profundiza en los componentes del sistema, los problemas comunes y las posibles soluciones, basándose en la experiencia de propietarios y mecánicos.
Comprendiendo el Sistema de Precalentamiento
El sistema de precalentamiento, también conocido como sistema de bujías de incandescencia o calentadores, tiene la función principal de elevar la temperatura de la cámara de combustión antes del arranque del motor. En los motores diésel, la ignición del combustible se produce por la compresión del aire, que alcanza altas temperaturas. En condiciones de frío, el aire comprimido puede no alcanzar la temperatura suficiente para la autoignición del diésel, lo que dificulta el arranque.
Los calentadores son resistencias eléctricas que se activan antes del arranque y, en algunos casos, continúan funcionando durante un breve periodo después (postcalentamiento) para estabilizar el ralentí y reducir las emisiones. Su funcionamiento está intrínsecamente ligado a la lectura de la temperatura del motor proporcionada por la sonda de temperatura. Si la temperatura del motor, medida por esta sonda, está por debajo de un umbral determinado (aproximadamente 20°C, aunque puede variar ligeramente), la centralita del motor (ECU) activará el relé de los calentadores.
Componentes Clave del Sistema

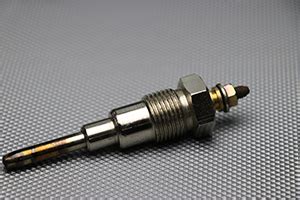

- Calentadores (Bujías de Incandescencia): Son el corazón del sistema. Cada cilindro cuenta con un calentador que se calienta al recibir corriente eléctrica. En el E46 320d, suelen ser de marca Bosch y operan a un voltaje específico, a menudo alrededor de 11V, aunque se han reportado pruebas con 12V sin que, en muchos casos, se hayan dañado.
- Relé de Precalentamiento: Actúa como un interruptor controlado por la ECU. Su función es gestionar el tiempo de funcionamiento de los calentadores, tanto para el precalentamiento como para el postcalentamiento.
- Sonda de Temperatura del Motor: Este sensor envía información vital a la ECU sobre la temperatura del refrigerante. Si la lectura de esta sonda indica que el motor está frío (por debajo del umbral establecido), la ECU ordenará la activación del relé de precalentamiento. La resistencia de la sonda de temperatura en frío es un dato clave para su diagnóstico, por ejemplo, se ha medido 2030 ohmios en frío.
- ECU (Unidad de Control del Motor): Recibe la información de la sonda de temperatura y otras variables para decidir cuándo y por cuánto tiempo activar el sistema de precalentamiento.
- Cableado y Conexiones: Un sistema eléctrico en buen estado es fundamental. Los cables que alimentan los calentadores y las conexiones a la ECU y al relé deben estar en perfecto estado para asegurar un flujo de corriente adecuado.
Problemas Comunes y Diagnóstico
Los problemas con el sistema de precalentamiento pueden manifestarse de diversas maneras, desde dificultades de arranque en frío hasta un ralentí irregular.
Calentadores que no Calientan
Uno de los problemas más directos es que los calentadores no cumplan su función. Esto puede deberse a:
- Calentadores defectuosos: Con el tiempo, los calentadores pueden quemarse o deteriorarse, dejando de calentar. La prueba individual de cada calentador conectándolo a una batería (respetando polaridad) es un método común de diagnóstico. Si al conectar el positivo a la punta y el negativo a la rosca o carcasa metálica no calientan, es probable que estén defectuosos.
- Problemas de alimentación eléctrica: Un cableado dañado, conexiones sueltas o corroídas, o un fusible quemado pueden impedir que la corriente llegue a los calentadores.
- Relé de precalentamiento defectuoso: Si el relé no se activa correctamente, los calentadores no recibirán la señal eléctrica.
El Relé de Precalentamiento no se Activa
En ocasiones, el problema no reside en los calentadores en sí, sino en la señal que activa el relé.
- Sonda de temperatura defectuosa: Si la sonda de temperatura envía una lectura errónea, indicando que el motor está más caliente de lo que realmente está, la ECU no activará el relé. Por ejemplo, si en Tenerife se miden 29°C o 30°C en frío mediante el menú oculto del coche o la máquina OBD, y la temperatura de activación es inferior a 20°C, el relé no se activará. Una sonda de temperatura que en frío da 2030 ohmios es un dato a considerar.
- Problemas en la ECU: Aunque menos común, un fallo en la propia unidad de control del motor puede impedir la correcta gestión del sistema.
- "Engaño" a la ECU: Algunas soluciones aftermarket, como una "cajita" específica, se conectan al sistema para simular una temperatura baja y forzar la activación del relé de precalentamiento durante unos segundos (aproximadamente 5 segundos). Esto puede ser una solución temporal o un parche si el diagnóstico de la sonda de temperatura es complejo o costoso.
Arranque en Frío Dificultoso a Pesar de Calentadores Funcionales
Incluso si los calentadores funcionan y el relé se activa, el arranque en frío puede seguir siendo problemático.
- Inyección directa de alta presión: Los motores diésel de inyección directa son menos dependientes de los calentadores para arrancar que los sistemas antiguos. Un coche diésel puede arrancar sin que ninguno de sus calentadores funcione, aunque el ralentí sea más inestable y el consumo en frío sea mayor.

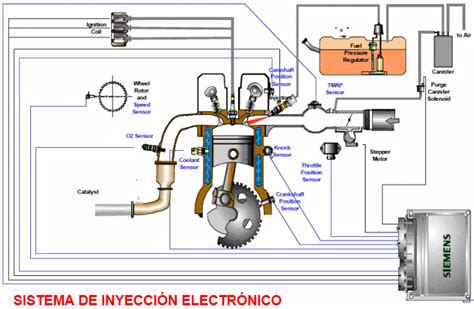

- Problemas en el sistema de inyección: Fallos en la bomba de inyección (como la VP44, que puede presentar pérdidas de presión en el cuerpo de presión), inyectores defectuosos o problemas con el sensor de posición del cigüeñal pueden causar dificultades de arranque.
- Fugas de combustible: Fugas en el tubo de retorno de gasoil o en otras partes del circuito de combustible pueden impedir que el sistema mantenga la presión necesaria para un arranque óptimo.
- Batería débil: Aunque se mencione que la batería está perfecta y es prácticamente nueva, una batería con un amperaje insuficiente para el arranque en frío puede ser un factor.
Procedimientos y Consejos para el Cambio de Calentadores
El cambio de los calentadores, aunque no es extremadamente complicado, requiere precaución debido al riesgo de que se partan.
Preparación:
- Aceite WD40: Aplicar abundante aceite penetrante (como WD40) en la rosca de los calentadores con antelación y dejarlo actuar durante un buen rato. Esto ayuda a aflojar la carbonilla y el óxido acumulados.
- Herramientas: Se necesita una llave de vaso específica para los calentadores. En algunos casos, se requiere una llave de vaso hueca E7 de 6 puntas para unos tornillos que sujetan el plástico del cableado de los inyectores. Si no se dispone de la herramienta adecuada, es preferible posponer la tarea. Marcas como IRIMO ofrecen herramientas de alta calidad, aunque pueden ser caras.
- Tornillos y Juntas: Asegurarse de tener a mano los tornillos y juntas necesarios para el colector de admisión, ya que al desmontarlo es común romper o perder alguna pieza. La BMW es el concesionario recomendado para adquirir estos repuestos originales, a pesar de su coste.
- Limpieza del colector: Aprovechar el desmontaje del colector de admisión para limpiarlo a fondo, ya que la acumulación de carbonilla puede afectar al rendimiento del motor.
Desmontaje de los Calentadores:
- Aflojar con cuidado: Intentar aflojar los calentadores con la herramienta adecuada. Si se encuentran con mucha resistencia, no forzar excesivamente para evitar que se partan.
- Riesgo de rotura: Ser consciente del riesgo de que un calentador se parta dentro de la culata. Si esto ocurre, la reparación se complica enormemente, pudiendo quedar el trozo partido en el hueco de la tapa de balancines, dificultando su extracción.
Montaje de los Nuevos Calentadores:
- Grata de cobre: Antes de instalar los nuevos calentadores, aplicar una pequeña cantidad de grasa de cobre en la rosca.
- Par de apriete: Apretar los nuevos calentadores suavemente. El par de apriete recomendado suele ser muy bajo, alrededor de 10 Nm.
- Juntas del colector: Para facilitar la instalación del colector de admisión y evitar que las juntas se caigan, se puede usar una pequeña cantidad de superglue para fijarlas temporalmente.
Cómo cambiar calentadores de bmw e46 320D 150cv
Alternativas y Consideraciones Adicionales
- Estuche de escariadores para calentadores diésel: Para asegurar un orificio de bujía incandescente limpio antes de instalar un nuevo calentador, existen estuches de herramientas específicos con escariadores de diferentes tamaños (M10 x 1.00 x 107 MM, M10 x 1.25 x 137 MM, M12 x 1.25 x 59 MM, M12 x 1.25 x 94 MM). Estos son aptos para la mayoría de motores diésel y se recomiendan para una instalación profesional.
- Vasos largos para bujías incandescentes: Para la tarea de quitar e instalar bujías incandescentes, se pueden emplear vasos largos de 1/4" en medidas de 8, 9 y 10 mm, especialmente útiles para acceder a los calentadores.
- Soluciones manuales: Ante la frustración de problemas recurrentes, algunos propietarios optan por instalar un botón manual para activar los calentadores. Sin embargo, esta solución, aunque efectiva, elimina la gestión automática del sistema y puede no ser deseable para todos.
- Mercado de recambios: Para la búsqueda de piezas, como la caja de precalentamiento, existen marketplaces internacionales de recambios de automóvil de segunda mano (como Ecooparts) que ofrecen stock disponible de diversas marcas con entrega rápida. Es importante verificar la garantía y la procedencia de las piezas.
En resumen, el sistema de precalentamiento de un BMW E46 320d es un componente vital para el arranque en frío. Un diagnóstico preciso, que involucre la verificación de los calentadores, el relé, la sonda de temperatura y el cableado, es esencial para solucionar problemas. La precaución y el uso de las herramientas adecuadas son fundamentales durante el proceso de cambio de los calentadores para evitar complicaciones mayores. La experiencia de otros propietarios y la disponibilidad de recambios de segunda mano pueden ser recursos valiosos para afrontar estas reparaciones.
