Fallos del Embrague en Mercedes-Benz Actros: Diagnóstico y Soluciones
El sistema de embrague en los vehículos Mercedes-Benz Actros es una pieza fundamental para el correcto funcionamiento de la transmisión. Cuando este sistema presenta fallos, puede manifestarse de diversas maneras, desde problemas en el acoplamiento y desacoplamiento de marchas hasta errores de calibración y advertencias en el panel de control. Este artículo profundiza en las causas comunes de las fallas del embrague en los Actros, los síntomas asociados y las metodologías de diagnóstico y reparación, basándose en la información proporcionada por expertos y experiencias de mecánicos.
El Funcionamiento del Embrague Electrónico en el Mercedes-Benz Actros
El embrague de un Mercedes-Benz Actros moderno no es un sistema puramente mecánico. Está accionado por un sistema de asistencia que emplea presión hidráulica, controlada electrónicamente, para mover un émbolo. Este émbolo es el encargado de realizar el desembragado de la transmisión, permitiendo el cambio de marchas. La unidad de control del accionamiento del embrague (AKS) es la centralita que gestiona todo este proceso.
La comprobación del correcto funcionamiento del sistema AKS implica la lectura de sus parámetros operativos. Uno de los parámetros que suele llamar la atención de los operarios y técnicos es el de "Punto de engranaje", que puede aparecer como "no plausible" o "fuera de rango". Esta indicación es un claro síntoma de que algo no está funcionando correctamente dentro del sistema de embrague.
Causas Comunes de Fallos en el Embrague del Actros
Las causas de un "Punto de engranaje no plausible" o errores similares en el sistema AKS pueden ser variadas, pero generalmente se centran en dos componentes clave:
- Fallo del servomotor: El servomotor es el actuador responsable de desplazar el émbolo hidráulico. Si este componente falla, no podrá ejercer la presión necesaria o no se moverá la distancia correcta para desacoplar o acoplar el embrague de manera efectiva.
- Fallo del sensor de posición: Un sensor defectuoso que registra la posición del émbolo del servomotor puede enviar información incorrecta a la unidad de control AKS. Si el sistema no detecta la posición de contacto del embrague de forma precisa, no podrá realizar la asistencia hidráulica necesaria ni tampoco podrá llevar a cabo el proceso de calibración.
La incapacidad del sistema para detectar la posición correcta del actuador, considerándola inválida, interrumpe el ciclo de funcionamiento. Esto significa que el sistema no puede efectuar la asistencia hidráulica y, crucialmente, tampoco puede realizarse la calibración del embrague. Este proceso de calibración es esencial después de ciertas intervenciones, como la sustitución del embrague, ya que requiere reconocer la posición precisa del actuador para que el sistema funcione de manera óptima.
Síntomas de un Embrague Defectuoso
Los conductores y técnicos pueden experimentar una serie de síntomas que apuntan a un problema en el embrague del Mercedes-Benz Actros. Estos incluyen:
- Error de aprendizaje o calibración del embrague: Este es uno de los problemas más recurrentes, especialmente después de haber sustituido el embrague. El sistema no completa el proceso de aprendizaje, mostrando mensajes de error en el panel.
- Dificultad para engranar marchas: El vehículo puede presentar problemas para seleccionar marchas, ya sea al iniciar la marcha, al reducir o al intentar ponerlo en punto muerto.
- Salida a punto muerto inesperada: En ocasiones, el vehículo puede salirse de la marcha engranada y pasar a punto muerto de forma automática, incluso mientras se está circulando. Esto puede ser peligroso y requiere detener el vehículo para intentar solucionar el problema.
- Mal olor a embrague quemado: Si el embrague no está desacoplando correctamente, puede haber fricción excesiva, generando calor y un característico olor a quemado.
- Sobrecalentamiento del embrague: Indicaciones en el panel de control como "embrague sobrecargado" son una señal de alerta.
- El sistema no permite poner la marcha atrás o punto muerto: En situaciones críticas, el sistema electrónico puede bloquear estas funciones para prevenir daños mayores.
- Transmisión que se pasa a modo manual o se bloquea: Algunos vehículos automáticos pueden experimentar transiciones no deseadas a modo manual o bloquearse, requiriendo un reinicio del sistema.
- Problemas con el navegador o el freno de motor: Se han reportado casos donde la sustitución de componentes del embrague, como el servo embrague, ha afectado indirectamente a otras funciones del vehículo, como el navegador o el freno de motor.
Diagnóstico Profundo: Más Allá de la Primera Impresión
Ante un error de aprendizaje o cualquier otro síntoma de falla en el embrague, es crucial realizar un diagnóstico metódico. Si bien la sustitución de un componente es a menudo la solución, es vital identificar la causa raíz para evitar recurrencias.
1. Análisis de Parámetros y Lectura de Fallos:El primer paso es conectar un equipo de diagnóstico compatible con el vehículo para leer los códigos de error almacenados en la unidad de control AKS y en la unidad de control de la caja de cambios. Prestar especial atención a los parámetros relacionados con la posición del émbolo, la presión hidráulica y el "Punto de engranaje".
2. Verificación de Componentes Físicos:
- Disco de Embrague: Aunque el problema principal pueda parecer electrónico, un disco de embrague defectuoso (desgastado, roto o contaminado) puede impedir la correcta calibración. Si el embrague ha sido sustituido recientemente, se debe asegurar que la instalación haya sido correcta.

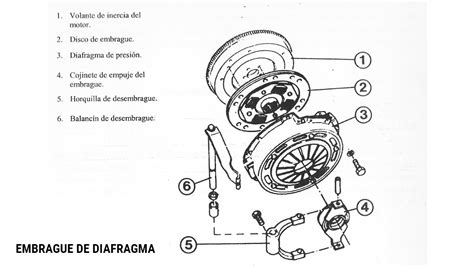

- Volante de Inercia y Plato de Presión: Estos componentes trabajan en conjunto con el disco de embrague y cualquier irregularidad en ellos puede afectar el funcionamiento.
- Actuador Hidráulico (Servomotor y Cilindro Esclavo): Inspeccionar visualmente en busca de fugas de líquido hidráulico. Verificar el movimiento del émbolo. En algunos casos, puede ser necesario desmontar para una inspección más detallada.
- Sensores de Posición: Asegurarse de que los cables y conectores de los sensores estén en buen estado y limpios.
3. Diagnóstico del Sistema Electrónico:
- Unidad de Control AKS: Si los parámetros del sensor son inconsistentes o los actuadores no responden, la unidad AKS podría estar defectuosa.
- Unidad de Control de la Caja de Cambios (EGS/TCU): Dado que el aprendizaje del embrague es un proceso gestionado conjuntamente, un fallo en la unidad de control de la caja de cambios también puede ser la causa. El hecho de que el aprendizaje del embrague empiece pero no termine, o que se detenga en la calibración de las marchas, apunta a un posible problema en la EGS.
- Cableado: Un cableado dañado, corroído o mal conectado entre los sensores, actuadores y las unidades de control puede generar lecturas erróneas o fallos intermitentes.
4. Consideraciones Específicas del Modelo:En el caso del Mercedes-Benz Actros MP4 (2014), es importante notar que este modelo utiliza un sistema de embrague automatizado (EAS) que no dispone de un cable de embrague mecánico tradicional. La operación del embrague es enteramente controlada electrónicamente y asistida hidráulicamente.
Procedimientos de Calibración y Reinicio
Una vez identificada y reparada la causa raíz del problema, es indispensable realizar un proceso de calibración o reinicio de los sistemas. Este procedimiento asegura que la unidad de control AKS y la caja de cambios reconozcan las nuevas posiciones y parámetros del embrague.
Según la información de Valeo, un método correcto para una reiniciación sin problemas, especialmente después de reemplazar el embrague, implica varias fases:
Fase de Preparación y Comprobación:
- Asegurarse de que el freno de mano esté activado.
- Verificar que el motor esté apagado.
- Comprobar que la presión del aire del sistema neumático del vehículo sea correcta.
Proceso de Reinicio (con EPS - Pedal de Embrague):
- Desembragar (mantener el pedal de embrague presionado).
- Con la mano izquierda, pulsar y mantener presionado el botón derecho (neutro) de la palanca de cambios.
- Con la mano derecha, encender el motor.
- Se escuchará una señal acústica larga y, en la pantalla EPS (panel de mandos), dos flechas parpadearán alternativamente.
- Aproximadamente tres segundos después de encender el motor, se percibirá un impulso mecánico en la palanca de cambios (no confundir con ruidos de la caja).
- Embragar (soltar el pedal de embrague). Se escuchará un chasquido.
- Desembragar nuevamente.
- En el panel de mandos, las velocidades aparecerán secuencialmente.
- Tras el chasquido de las electroválvulas, se encenderá la letra "N" (neutro) en la pantalla EPS, indicando que el reinicio ha concluido.
Proceso de Reinicio (con EAS - Sin Pedal de Embrague):El procedimiento para sistemas EAS (automatizados sin pedal) es similar, pero con algunas variaciones:
- No se requiere mantener el pedal de embrague presionado.
- La fase de "embragar" y "desembragar" se refieren a la acción del sistema automatizado.
- La indicación final con la letra "N" en la pantalla también señala la finalización del proceso.
Es fundamental seguir las instrucciones específicas del fabricante del vehículo o del sistema de embrague (como Valeo) para cada modelo y tipo de transmisión, ya que pueden existir pequeñas variaciones en el procedimiento.
Reprogramación de embrague
Soluciones y Consideraciones Adicionales
Cuando el error de aprendizaje persiste a pesar de haber sustituido el embrague y haber intentado la calibración, la causa podría ser más profunda:
- Unidad de Control (ECU) Defectuosa: Como se mencionó, si el problema persiste con diferentes equipos de diagnóstico y después de intentar la calibración, la unidad de control de la caja de cambios (EGS) podría ser la culpable. Un fallo en su software o hardware impediría la correcta ejecución del proceso de aprendizaje.
- Problemas de Software: En algunos casos, la incompatibilidad o un error en el software de la herramienta de diagnóstico utilizada para la calibración puede generar fallos. Es recomendable utilizar equipos de diagnóstico de alta gama y asegurarse de que estén actualizados.
- Interferencia Electromagnética: Aunque menos común, la interferencia electromagnética en el cableado o en la proximidad de otros componentes electrónicos podría afectar la comunicación de los sensores y actuadores.
La experiencia de los mecánicos indica que, tras el reemplazo del embrague en los Mercedes-Benz Actros, la electrónica del camión puede no detectar la posición exacta del nuevo embrague. Esto genera perturbaciones en el mando, que a menudo se malinterpretan como problemas de liberación del embrague. Por ello, el reinicio de los puntos de embrague y desembrague es crucial.
En resumen, los fallos del embrague en los Mercedes-Benz Actros son complejos y pueden originarse en componentes mecánicos, hidráulicos o electrónicos. Un diagnóstico exhaustivo, que incluya la lectura de parámetros, la inspección física de componentes y el análisis de la unidad de control, es esencial para una reparación exitosa. La correcta realización del proceso de calibración tras la intervención es un paso indispensable para restaurar la funcionalidad completa del sistema.
