El Jack de Alimentación Hembra de Chasis: Conectividad Versátil y Consideraciones de Diseño
El jack de alimentación hembra de chasis, a menudo denominado simplemente "jack de chasis", es un componente electrónico fundamental que ofrece una solución de conectividad robusta y versátil. Aunque su diseño básico puede parecer sencillo, las diversas configuraciones y funcionalidades que soporta lo convierten en una pieza clave en una amplia gama de aplicaciones, desde equipos de audio hasta sistemas de control. Este artículo explora en detalle la arquitectura, las funcionalidades y las consideraciones de diseño asociadas a estos conectores, utilizando la información proporcionada para dilucidar sus misterios.
Comprendiendo la Arquitectura del Jack de Alimentación
En su esencia, un jack de alimentación hembra de chasis es un receptáculo diseñado para aceptar un conector macho, permitiendo la transferencia de energía eléctrica. Sin embargo, la aparente simplicidad se desvela al examinar las diferentes configuraciones de contactos y la presencia de interruptores internos.
Jack Básico sin Interruptor
La configuración más elemental es un jack sin interruptor. Este tipo típicamente presenta tres conductores: uno para el positivo (+), uno para el negativo (-), y un tercero que puede tener diversas funciones dependiendo de la aplicación, pero que en su forma más básica, puede estar relacionado con la detección de conexión o ser simplemente un punto de conexión adicional. Para diseñadores que buscan una solución simple y directa, un jack sin interruptor proporciona una conexión eléctrica fiable.
Jack con Funcionalidad de Conmutación
La verdadera versatilidad de los jacks de chasis reside en su capacidad para incorporar interruptores internos. Estos interruptores se activan al insertar la clavija de conexión (el jack macho), permitiendo una variedad de funciones de control y conmutación de señales.

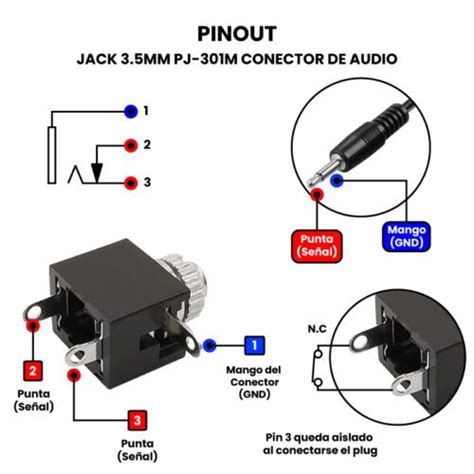

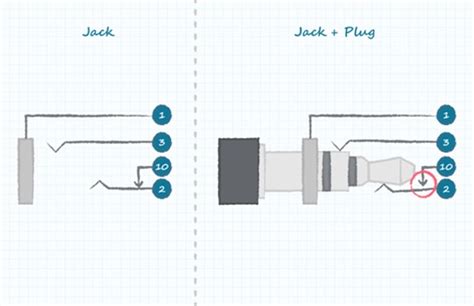

- Interruptor de Punta (Tip Switch): Un interruptor común es el "interruptor de punta". Este se activa por la punta de la clavija de conexión. En una configuración típica, este interruptor puede estar "normalmente cerrado" (NC), lo que significa que cuando no hay ninguna clavija insertada, el terminal del interruptor está en contacto con otro terminal interno. Al insertar la clavija, este contacto se interrumpe.
Interruptor de Anillo (Ring Switch): De manera similar, se puede incorporar un interruptor en el terminal del anillo, que es la sección anular del conector. Este también se activa al insertar la clavija.

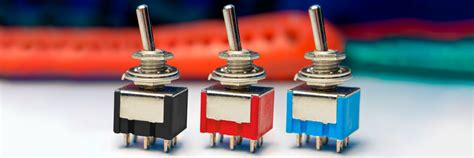

Configuraciones de Interruptores: La variedad de interruptores disponibles es amplia, incluyendo:
- Normalmente Cerrado (NC): El contacto está cerrado en reposo y se abre al activarse.
- Normalmente Abierto (NO): El contacto está abierto en reposo y se cierra al activarse.
- Un Polo, Doble Posición (SPDT): Un solo interruptor que puede conmutar una señal entre dos destinos.
- Doble Polo, Doble Vía (DPDT): Dos interruptores independientes que pueden conmutar dos señales entre dos destinos cada uno.
Estas configuraciones de interruptores brindan a los diseñadores una gran flexibilidad para implementar funciones de detección de inserción, conmutación de audio entre altavoces internos y auriculares, o para controlar diferentes modos de operación del dispositivo.
Aplicaciones Clave y Consideraciones de Diseño
La elección de un jack de alimentación hembra de chasis y su configuración específica dependen en gran medida de la aplicación final.
Conectividad de Audio y Multimedia

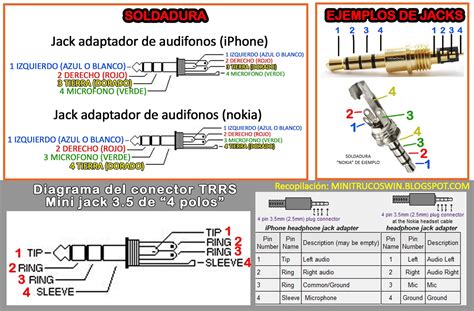

Los jacks de audio de 2.5 mm o 3.5 mm son omnipresentes en dispositivos de consumo como teléfonos inteligentes, reproductores multimedia y equipos de alta fidelidad. Más allá de la simple salida de audio para auriculares o altavoces externos, estos jacks, especialmente los que incorporan interruptores, pueden ser utilizados para interactuar con accesorios. Por ejemplo, un accesorio puede accionar un interruptor interno para activar una función específica del dispositivo, como un botón de disparo de cámara.

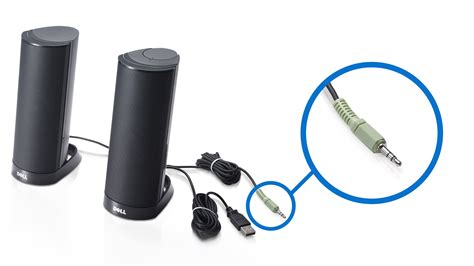

La conmutación de audio es una aplicación común. Al insertar auriculares, un interruptor interno puede desconectar automáticamente los altavoces internos, proporcionando una experiencia de usuario fluida.
Alimentación Externa y Conmutación de Batería
En el ámbito de los pedales de efectos para guitarra y otros equipos electrónicos portátiles, el jack de alimentación hembra de chasis juega un papel crucial en la gestión de la fuente de alimentación.
Conmutación de Pila a Adaptador Externo: Un jack conmutado permite que un dispositivo se alimente de una pila interna o de un adaptador de corriente externo. Al insertar el jack macho del adaptador, un interruptor interno desconecta la pila, evitando el consumo innecesario de energía y previniendo cortocircuitos.
Polaridad del Conector: Una consideración crítica en esta aplicación es la polaridad. El estándar "BOSS" para pedales de efectos, ampliamente adoptado, utiliza una configuración donde el negativo está en el centro del jack macho y el positivo en la parte exterior del barril. Esto se implementa para evitar cortocircuitos accidentales con el clip de la pila cuando esta no está presente y se utiliza alimentación externa. Es vital asegurarse de que la polaridad del adaptador externo coincida con la esperada por el circuito. Conectar un adaptador con polaridad incorrecta puede dañar tanto el adaptador como el dispositivo.
Calidad de la Alimentación: La calidad de la fuente de alimentación externa es fundamental, especialmente en circuitos de preamplificación donde el ruido puede ser amplificado significativamente. Adaptadores de baja calidad pueden introducir ruidos y siseos en la señal de audio. Se recomienda utilizar fuentes de alimentación "limpias" y bien filtradas.
Bucles de Masa: El uso de adaptadores múltiples o fuentes de alimentación compartidas puede dar lugar a "bucles de masa", un fenómeno que puede introducir ruido no deseado en el sistema. Es preferible utilizar adaptadores dedicados para cada dispositivo o fuentes con salidas aisladas.
Cajas Metálicas y Aislamiento: Cuando se utilizan cajas metálicas para los dispositivos, es esencial prestar atención al aislamiento del jack de alimentación. Si el jack tiene un conector metálico y la caja está conectada a masa, un clip de pila suelto dentro de la caja podría causar un cortocircuito. Soluciones como el uso de jacks hembra de plástico o el aislamiento del clip de la pila son necesarias.
Detección de Conexión
Los jacks conmutados también se utilizan para detectar la presencia o ausencia de una clavija de conexión. Esto puede ser útil para activar o desactivar ciertas funciones del dispositivo, o para indicar al usuario que un accesorio está conectado.
Consideraciones Adicionales y Tendencias
Tamaños y Especificaciones
Los jacks de audio y alimentación vienen en varios tamaños, siendo los más comunes 2.5 mm y 3.5 mm. Las especificaciones detalladas, como el número de conductores, el tipo de interruptores y las capacidades de corriente y voltaje, se encuentran en las hojas de datos proporcionadas por los fabricantes.
Tecnologías de Montaje
Los jacks de chasis están disponibles en tecnologías de montaje superficial (SMT) y de orificios pasantes (through-hole), ofreciendo flexibilidad para diferentes métodos de ensamblaje de placas de circuito impreso.
Conectores Impermeables
Para aplicaciones en entornos hostiles o expuestos a la humedad, existen conectores con clasificación IP67, que ofrecen protección contra el polvo y la inmersión temporal en agua.
Unboxing, de un conmutador, o switch, de audio por RCA.
Evolución de los Conectores de Alimentación
Si bien los conectores tipo "minijack" y los jacks de chasis no aislados se utilizaron en el pasado para la alimentación, las tendencias modernas favorecen conectores más estandarizados y seguros. El estándar de 2.1 mm de diámetro para el pin central, comúnmente asociado con el estándar BOSS, es ahora prevalente. La disponibilidad de estos conectores ha mejorado significativamente, con opciones económicas disponibles en proveedores asiáticos.
Conclusión
El jack de alimentación hembra de chasis, a pesar de su aparente simplicidad, es un componente de ingeniería sofisticado que ofrece una amplia gama de funcionalidades. Desde la gestión de audio hasta la conmutación de energía, su versatilidad lo convierte en un elemento indispensable en el diseño electrónico. La comprensión detallada de sus configuraciones de interruptores, consideraciones de polaridad y aplicaciones específicas permite a los diseñadores aprovechar al máximo sus capacidades para crear productos innovadores y fiables. La evolución continua de estos conectores asegura que seguirán siendo una solución de conectividad esencial en el futuro.
