El Chasis de una Moto: El Esqueleto que Define su Carácter y Rendimiento
El chasis de una moto es, sin lugar a dudas, el componente fundamental que define la estructura, el comportamiento dinámico y la seguridad de cualquier motocicleta. A menudo comparado con el esqueleto humano, este intrincado entramado de metal o materiales compuestos es el eje central alrededor del cual se ensamblan todos los demás elementos, desde el potente motor hasta las delicadas suspensiones y el sistema de frenos. Su diseño no es meramente una cuestión de soporte, sino una ingeniería precisa destinada a optimizar la rigidez, la estabilidad, la absorción de vibraciones y, en última instancia, la experiencia de conducción. La variedad de diseños, materiales y configuraciones a lo largo de la historia de las motocicletas atestigua la continua evolución de esta pieza clave, adaptándose a las demandas de rendimiento, comodidad y seguridad.
¿Qué es y para qué sirve el Chasis de una Moto?
En su esencia, el chasis de una moto es la estructura principal que une y soporta todos los demás componentes de la motocicleta. Su función primordial va más allá de ser un mero soporte físico; es el responsable de mantener la alineación de las ruedas, el motor y las suspensiones, garantizando la estabilidad y el control del vehículo. Al igual que el motor de una motocicleta puede ser de lo más variado y tener diversas configuraciones, el chasis también presenta una amplia gama de diseños, cada uno concebido para cumplir funciones específicas según el uso y las características del vehículo.
El chasis está diseñado para soportar adecuadamente la potencia que va a desarrollar el motor y para resistir las fuerzas que se generan durante la conducción. Estas fuerzas pueden ser estáticas, como el peso propio de la moto y sus ocupantes, o dinámicas, derivadas de la aceleración, el frenado, las curvas y las irregularidades del terreno. Un chasis bien diseñado no solo proporciona la rigidez necesaria para estas exigencias, sino que también debe ser capaz de absorber y disipar las vibraciones y los golpes, mejorando la comodidad del piloto y la durabilidad de los componentes.
La Importancia Estructural y Dinámica del Chasis
La estructura del chasis define en gran medida el manejo y las características de conducción de la motocicleta. Su rigidez torsional y flexión influyen directamente en la agilidad, la precisión en las curvas y la capacidad de absorber las imperfecciones de la carretera. Por ejemplo, un chasis excesivamente rígido puede transmitir de forma más directa las irregularidades del terreno al piloto, mientras que uno demasiado flexible puede comprometer la precisión de la dirección y la estabilidad en altas velocidades.
Además de esa función de conexión entre los diferentes elementos de la moto, el chasis tiene una labor fundamental en su dinámica. Su diseño tiene que estar concebido para soportar adecuadamente la potencia que va a desarrollar el motor. La forma en que el chasis interactúa con las suspensiones y la distribución del peso son factores cruciales para determinar cómo la moto se comportará en diferentes situaciones de conducción.
Evolución Histórica del Diseño del Chasis
La historia de las motocicletas es también la historia de la evolución de sus chasis. Desde los primeros diseños hasta las sofisticadas estructuras actuales, cada avance ha buscado mejorar el rendimiento, la seguridad y la comodidad.
En los años treinta, las motos contaban con bastidores rígidos, con un comportamiento muy rudo que transmitían unas sensaciones muy ásperas a los pilotos y hacían muy exigente la conducción. La falta de sistemas de suspensión avanzados significaba que cualquier imperfección en el camino se traducía directamente en sacudidas para el piloto. Algunos fabricantes de motos, como Moto Guzzi, empezaron a emplear suspensiones regulables para amortiguar las reacciones. Harold Daniell, una de las estrellas motociclistas de aquellos días, dijo que aquello era pilotar como en un lecho de plumas, y así el nuevo bastidor quedó bautizado como Featherbed, traducción literal del inglés. Este hito marcó un punto de inflexión hacia la búsqueda de una mayor comodidad y control.
El chasis de doble cuna fue empleado de forma generalizada por todo tipo de motos, ya fueran de producción o de competición, durante muchas décadas. Su diseño robusto y su capacidad para soportar motores de alta cilindrada lo convirtieron en un estándar de la industria.
Otro cambio significativo se produjo en 1982, cuando el ingeniero español Antonio Cobas diseñó la Kobas MR1, una moto de Gran Premio de 250 cc, que empleaba un bastidor de doble viga de aluminio. Este diseño aportaba una extraordinaria rigidez, aligeraba el conjunto y lo hacía más compacto. Las vigas abrazaban el motor y un travesaño perpendicular entre ambas servía de apoyo para la suspensión trasera. Este enfoque en el uso de materiales más ligeros y estructuras más rígidas sentó las bases para el desarrollo de chasis de altas prestaciones.
Tipos de Chasis: Diversidad para Cada Necesidad
Existe una gran diversidad de tipos de chasis, cada uno diseñado para cumplir funciones específicas según el uso y las características del vehículo. La elección del tipo de chasis depende en gran medida del propósito de la motocicleta: desde la agilidad urbana hasta la estabilidad en altas velocidades o la resistencia todoterreno.
Chasis Tubular
Los chasis tubulares son uno de los diseños más antiguos y versátiles. Partiendo de la dirección, un tubo de un determinado diámetro se desdobla en dos tubos de menos diámetro al contactar con el motor. Adopta las más variadas formas a partir de la triangulación de un variado número de tubos, cuyo diámetro también puede ser diferente en función de la zona donde se sitúa para dar mayor rigidez al conjunto. El chasis multitubular puede ser un conjunto único, que conecta con todos los elementos de la moto, o simplemente servir de conexión de forma independiente para la parte delantera y la parte trasera de la moto. En este caso, es el motor el que ejerce de elemento portante, el que aporta rigidez al conjunto. Últimamente, a estos bastidores multitubulares se les denomina también chasis tipo diamante, porque sus formas recuerdan el tallado de estas piedras preciosas.
Dentro de los chasis tubulares, encontramos varias configuraciones:
- Chasis de cuna simple: Utiliza un único tubo que desciende desde el cabezal de dirección y pasa por debajo del motor, formando una especie de «cuna» para el motor. Este diseño es más ligero y se suele encontrar en motos de baja cilindrada. Existen variantes como la cuna simple cerrada, abierta o desdoblada.
- Chasis de doble cuna: Caracterizado por dos tubos de metal que rodean el motor desde el cabezal de dirección hasta los laterales del motor, formando una especie de «doble cuna». Es robusto y proporciona una excelente rigidez, siendo adecuado para motos de gran cilindrada.
- Chasis multitubular (tipo celosía o telaraña): Consiste en una red de tubos más pequeños que forman una estructura resistente y ligera, similar a una tela de araña. Es común en motos de alto rendimiento donde el peso y la rigidez son cruciales. Estos tubos cortos, a menudo de acero al cromo-molibdeno, le confieren una gran rigidez al chasis. En muchos casos, el motor se utiliza adicionalmente como elemento estructural.

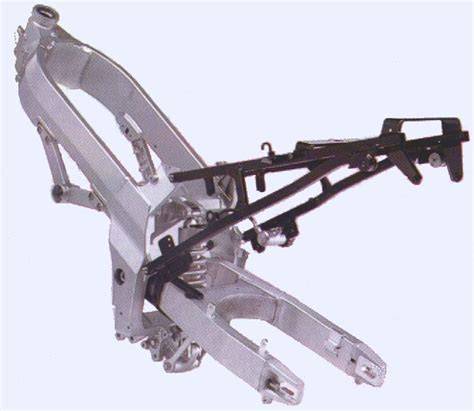

Chasis de Doble Viga (Perimetral)
Como decíamos antes, desde 1982 se ha convertido en el bastidor más común en las motos de altas prestaciones y entre las motos deportivas en general. Normalmente, emplea el aluminio como material, pero en los modelos más básicos y sin elevadas prestaciones también se emplea chapa de acero. El chasis de doble viga perimetral utiliza dos vigas principales que corren paralelas desde la parte delantera hasta la trasera de la moto, rodeando el motor. Este diseño proporciona una excelente rigidez estructural y es muy popular en las motos deportivas debido a su capacidad para mejorar la maniobrabilidad. Suelen ser de aluminio para reducir el peso y mejorar el rendimiento. En algunos casos, se agregan aberturas en las vigas para el paso de aire hacia la admisión.
Chasis Monocasco
El chasis monocasco consiste en una sola pieza a la que se fijan el motor y las suspensiones. Puede adoptar diversas formas y se caracteriza por su extraordinaria rigidez. No es un conjunto muy habitual en las motos de producción, y ha sido en el ambiente de las carreras donde más casos se han dado de bastidores monocasco. Uno de los más célebres fue el de la OSSA 250 de Gran Premio, diseñada en 1968, que empleaba un bastidor de magnesio.
Los chasis monocascos han empleado los más variados materiales, como la fibra de carbono. Un primitivo diseño fue realizado por el equipo Suzuki Heron en los años ochenta, con planchas de carbono de nido de abeja. En las motos de producción, el carbono es un elemento muy poco utilizado en la fabricación de bastidores, por su elevado coste de producción. Sin embargo, es muy común que se emplee el diseño monocasco en los bastidores destinados a las scooters. De hecho, las populares motos Vespa no dejan de ser un bastidor monocasco de chapa de acero, en la que el propio bastidor ejerce de carrocería, como sucedió en su día con la Honda NR500, una moto de Gran Premio desarrollada por Honda en 1979, cuyo chasis monocasco ejercía de carrocería. Este tipo de chasis combina en una sola estructura el chasis y la carrocería, ofreciendo ligereza, un coste reducido y buen espacio para componentes.
¿Quieres saber cómo se fabrican y reparan la piezas de fibra de carbono en autoclave para la #F1?
Otros Tipos de Chasis
La innovación constante ha dado lugar a otros diseños interesantes:
- Chasis de Viga: Se utiliza para motos de mayor cilindrada, como la Triumph Rocket 3, y se compone de una o más vigas que conectan el tubo central con la suspensión.
- Chasis Omega: Inspirado en la forma de la letra griega omega, este chasis es poco común y fue utilizado en modelos innovadores como la Yamaha GTS.
- Chasis de Ar mazón Central: Se centra en un tubo único y robusto del cual se cuelgan el motor y otros componentes.
Materiales de Construcción del Chasis
La elección del material para la construcción del chasis es crucial, ya que influye directamente en su peso, rigidez, durabilidad y coste. Los materiales más comunes son:
- Acero: Tradicionalmente utilizado por su resistencia, durabilidad y bajo costo. Sin embargo, es más pesado que otros materiales. Se emplea en la mayoría de los chasis tubulares y en algunos monocascos de scooters.
- Aluminio: Más ligero que el acero y con una excelente relación resistencia-peso. Es el material preferido para chasis de motos deportivas y de altas prestaciones, especialmente en diseños de doble viga y perimetrales.
- Fibra de Carbono: Un material compuesto extremadamente ligero y rígido. Su alto costo de producción limita su uso en motos de producción, siendo más común en competición o en componentes de alto rendimiento. Se utiliza principalmente en chasis monocasco.
- Magnesio: Utilizado en algunos chasis de competición por su ligereza, aunque es menos común que el aluminio o la fibra de carbono.
El peso del chasis influye en la agilidad y el consumo de combustible. La rigidez estructural de chasis como el de doble viga perimetral puede aumentar la seguridad, ya que aporta estabilidad.

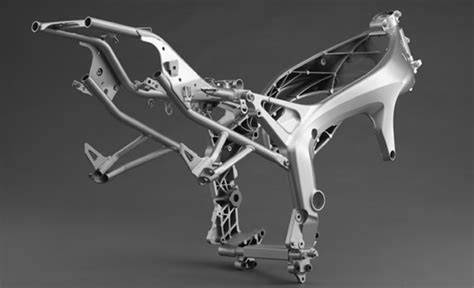

Partes Clave del Chasis de una Moto
El chasis de una moto no está compuesto por una única pieza, sino por varias partes clave que cumplen funciones específicas y trabajan en conjunto para asegurar la integridad y el rendimiento del vehículo.
- Cuadro Principal (o Bastidor Principal): Es el componente más grande y central del chasis. Se encarga de sostener el motor, el tanque de combustible y otros elementos vitales. Alberga la horquilla delantera, que es la pieza encargada de sostener la rueda delantera y el sistema de dirección.
- Subchasis: Es una extensión del bastidor principal, generalmente ubicada en la parte trasera de la moto, detrás del asiento. Su función es soportar estructuras secundarias, como el asiento, el guardabarros trasero, las luces traseras y los paneles laterales. Está diseñado para tolerar el peso del conductor y el pasajero. En algunos modelos, el subchasis es desmontable, lo que facilita el mantenimiento y la personalización.
- Horquilla Delantera: Aunque a menudo se considera parte de la suspensión, la horquilla es una estructura integral del chasis que sostiene la rueda delantera y es fundamental para la dirección y la absorción de impactos frontales.
- Basculante Trasero: Es la pieza que sostiene la rueda trasera y se conecta con la transmisión. Permite que la rueda trasera se mueva verticalmente, lo cual es esencial para el funcionamiento de la suspensión trasera. El basculante se conecta a la estructura principal del chasis.
- Barras de Refuerzo: Son elementos tubulares o de chapa que forman la estructura central del chasis, aportando rigidez y resistencia. Su diseño debe equilibrar la rigidez con el peso para optimizar la estabilidad y el rendimiento.
- Soportes del Motor: Son puntos de anclaje específicos diseñados para fijar el motor al chasis. Estos soportes son cruciales para proporcionar estabilidad, reducir las vibraciones y mantener la alineación correcta del motor.
Mantenimiento y Cuidado del Chasis
El chasis de una moto es una parte esencial que requiere cuidados y mantenimiento constante para asegurar un correcto funcionamiento y su seguridad en la carretera. Si el chasis se daña, puede afectar significativamente toda la moto, poniendo en riesgo a la persona que la conduce.
Existen varias razones por las cuales se puede dañar o romper el chasis de una moto. Una de las causas más comunes es debido a los accidentes o choques, donde la fuerza del impacto daña su estructura. También, suele ser común que se corroa, debido a una continua exposición al agua, humedad o sal, especialmente en motocicletas que no reciben el mantenimiento adecuado o que operan en ambientes agresivos.
La inspección regular del chasis en busca de grietas, deformaciones o signos de corrosión es fundamental. Cualquier daño, por pequeño que parezca, puede comprometer la integridad estructural de la moto. En caso de detectar alguna anomalía, es crucial acudir a un taller especializado para su evaluación y reparación.
Chasis vs. Bastidor: Una Distinción Clave
En el mundo de las motocicletas, es común escuchar términos como “chasis” y “bastidor” para referirse a la estructura de la moto. Aunque estos términos pueden ser muy similares y a menudo se usan indistintamente, poseen algunas razones que los diferencian en un contexto técnico más preciso.
Mientras que el chasis es la estructura principal que sostiene todo el peso y es responsable de la estabilidad general y la integración de todos los componentes, el bastidor puede referirse a una estructura auxiliar o a un conjunto de elementos que funcionan como soporte para los componentes de la moto, como el motor, el sistema de suspensión trasera, la transmisión y el sistema de escape. En muchos casos, el chasis engloba al bastidor o actúa como tal.
Sin embargo, en la práctica y en el lenguaje común, ambos términos suelen referirse al esqueleto principal de la motocicleta. Lo importante es comprender que esta estructura es la base sobre la cual se construye toda la moto y que su integridad es vital para la seguridad y el rendimiento.
En definitiva, el chasis de una moto es mucho más que una simple pieza de metal; es el corazón estructural que determina su comportamiento, su fiabilidad y la seguridad del piloto. Su diseño, materiales y mantenimiento son aspectos cruciales que definen la esencia de cada motocicleta.
