Desmontaje del Salpicadero del Citroën Jumper: Una Guía Detallada
El Citroën Jumper, al igual que otros vehículos comerciales, presenta una arquitectura compleja cuyo acceso a ciertos componentes, como el grupo de calefacción, requiere un desmontaje meticuloso del salpicadero. Este proceso, aunque pueda parecer desalentador, es factible con la información y las herramientas adecuadas. El presente artículo ofrece una guía detallada, paso a paso, para abordar esta tarea, haciendo referencia a la información proporcionada y ampliándola para una comprensión completa.
Introducción a la Ergonomía y el Puesto de Conducción

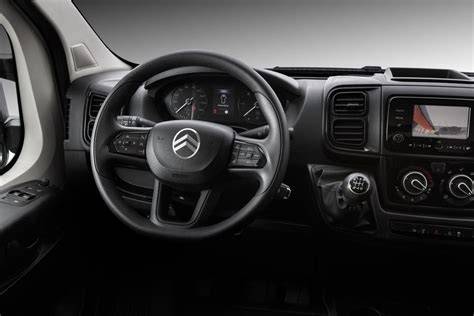

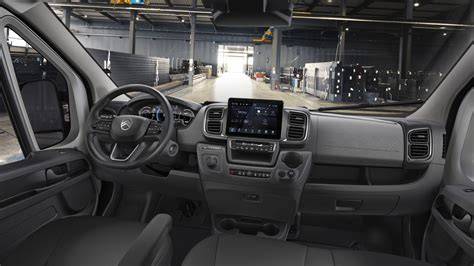

Antes de sumergirse en el desmontaje, es fundamental familiarizarse con la disposición general del puesto de conducción del Citroën Jumper. El manual de usuario destaca la importancia de la ergonomía, presentando elementos clave como la consola central, el mando de luces, el limpiaparabrisas y el ordenador de a bordo. La consola central alberga componentes esenciales como el autorradio/navegador, los mandos de climatización (calefacción/aire acondicionado), tomas de accesorios de 12 voltios, y el control dinámico de estabilidad (CDS/ASR). El cuadro de a bordo, con sus pantallas de nivel 1 y 2, proporciona información vital sobre la hora, temperatura exterior, kilómetros recorridos, autonomía, consumo, altura de los faros, y testigos de alerta.
La comprensión de la ubicación de estos elementos facilitará la identificación de los puntos de sujeción y las conexiones eléctricas que deberán ser desconectadas durante el proceso de desmontaje del salpicadero.
Preparativos Iniciales: Desconexión de la Batería y Herramientas
El primer paso crucial, y a menudo pasado por alto, es la desconexión de la batería. Esto es una medida de seguridad indispensable para evitar cortocircuitos y daños en los sistemas eléctricos del vehículo. Aunque el manual no lo detalla explícitamente en el contexto del desmontaje del salpicadero, es una práctica estándar en cualquier intervención eléctrica.
Para llevar a cabo esta guía, se requerirán una serie de herramientas. Si bien el manual menciona un "utilaje especial" para ciertas partes, muchas de las operaciones pueden realizarse con herramientas manuales comunes. Entre ellas se incluyen:
- Juego de llaves de vaso y carraca.
- Destornilladores (planos y de estrella de diversos tamaños).
- Llave Torx.
- Herramientas de plástico para desencajar tapicería (spudgers) para evitar dañar los paneles.
- Un martillo (para los brazos del limpiaparabrisas, como se detalla más adelante).
- Una linterna o luz de trabajo.
- Recipientes para organizar tornillos y piezas pequeñas.
Es altamente recomendable tener a mano las "chuletas" o notas informativas que se suelen generar durante estos procesos, como las mencionadas en la descripción del usuario, para recordar el orden de los tornillos y las conexiones.
Desmontaje de Componentes Intermedios
Antes de abordar el salpicadero en sí, es necesario retirar una serie de componentes que se encuentran en la zona central y delantera del habitáculo.
Consola Central y Palanca de Cambios
La pieza situada entre los asientos, que alberga la palanca de cambios y el freno de mano, es uno de los primeros elementos a retirar. Se identifican dos tornillos que deben ser extraídos. Es importante desconectar el pulsador de altura y la toma de corriente si están integrados en esta sección. La pieza negra del freno de mano, que se sujeta mediante pestañas, permanece en el coche.
A continuación, se deben quitar dos tornillos más que sujetan la consola. La caja negra visible en esta zona puede ser el módulo del ESP (Control Dinámico de Estabilidad). Si se desea desconectar permanentemente, se puede instalar un pulsador en uno de los cables. Para reactivar el ESP, bastará con apagar y volver a encender el contacto. Se advierte que algunos cables pueden ser adicionales, instalados por el usuario, y no deben causar alarma.
La pieza completa se extrae aplicando un poco de fuerza, y se debe retirar el embellecedor del cambio de marchas.
Volante y Columna de Dirección
El desmontaje del volante es una operación delicada debido a la presencia del airbag del conductor. El airbag se extrae manipulando unas pestañas situadas en la parte trasera con un destornillador plano. Una vez liberado, se desconectan los cables. Seguidamente, se retira el tornillo central que sujeta el volante.
La parte inferior del volante, que incluye la carcasa de la columna de dirección, también debe ser retirada. En algunos casos, como se menciona en la experiencia del usuario, la manipulación de esta zona puede afectar al funcionamiento de otros componentes, como los intermitentes.
Se procede a retirar la tapa inferior de la columna de dirección, que puede dejar colgando el cable de la luz de cortesía.
Eje del Limpiaparabrisas y Tapa Inferior del Parabrisas
En la parte delantera del vehículo, junto al eje del limpiaparabrisas, hay una tapa que, al ser retirada, revela un tornillo de sujeción. Además, se deben quitar unos tapones y extraer los brazos de los limpiaparabrisas. Estos pueden estar encajados a presión y requerir un golpe lateral suave después de quitar el tornillo para liberarlos.

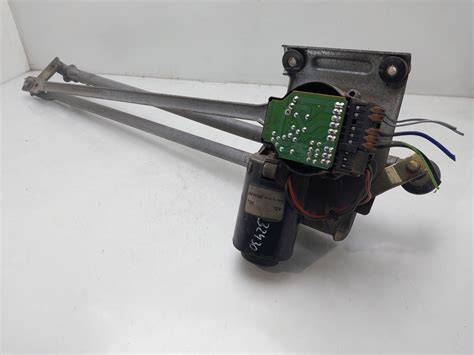

Una vez retirados los brazos, se puede acceder a la tapa situada entre el capó y el cristal. Teóricamente, aflojando el conjunto del limpiaparabrisas se debería poder acceder a dos tornillos de sujeción. Sin embargo, en la práctica, puede ser necesario desmontar completamente las varillas y el motor del limpiaparabrisas para lograrlo.
Placas del Suelo y Compartimento del Portafusibles
Dentro del habitáculo, se deben retirar las placas que cubren el suelo, tanto en el lado izquierdo como en el derecho. En el lado izquierdo, se retira una pieza en forma de triángulo. Dos tornillos iguales en ambos lados también deben ser extraídos. El tornillo situado más abajo no se retira. Se advierte sobre la presencia de cables adicionales que pueden haber sido instalados por el usuario.
Se puede optar por retirar los aireadores laterales, aunque no siempre es estrictamente necesario. Estos se sujetan mediante pestañas desde el interior del orificio.
Airbag de Rodilla y Guantera
El airbag de rodilla del conductor se desmonta retirando dos tornillos situados en la parte trasera. Es fundamental desconectar el conector del airbag, lo cual puede requerir paciencia.
La guantera se extrae completamente. El embellecedor negro situado sobre la guantera se retira a presión, empezando por el clip más a la derecha y tirando con cuidado.
Unidad Central (Radio, Calefacción, etc.)
La radio, el cenicero, los mandos de la calefacción y el soporte que los engloba se retiran quitando dos tornillos situados debajo del embellecedor negro y otros dos más abajo. Posteriormente, el conjunto sale a presión.
El airbag de la guantera no necesita ser retirado del salpicadero, pero sí debe ser desconectado, ya que su cableado proviene del coche.
Desmontaje del Salpicadero Principal
Con todos los componentes intermedios retirados, se accede a los puntos de anclaje finales del salpicadero.
Volante y Caña de Dirección
Se menciona la posibilidad de retirar el pasador inferior de la caña de dirección. Girando el volante se accede a la tuerca central, que se quita. Con el volante recto, se saca el tornillo (pasador) y se libera la columna.
Desconexión de Cables y Extracción del Salpicadero
En este punto, se requiere la ayuda de otra persona para sujetar el salpicadero. Se debe proceder con extrema precaución, ya que muchos cables quedarán tensos y deberán ser desconectados progresivamente a medida que se retira el salpicadero.
Serán necesarias identificar y desconectar varias clavijas que no son visibles con el salpicadero en su sitio. Se identifican cables (blanco, violeta, y uno amarillo) que, junto con otro no visible, forman un mazo de cuatro cables que van desde la cabina al motor. Aunque no es necesario sacarlos, es importante ser consciente de su existencia.
El salpicadero, con la caña de dirección colgando y diversos enchufes, se coloca temporalmente sobre el asiento.
Identificación de Problemas y Componentes Clave
La razón principal para el desmontaje del salpicadero, en el contexto proporcionado, es la reparación del grupo de calefacción (la caja negra grande central).
Se identifican clavijas negras que no son visibles con el salpicadero montado, pero que son cruciales para mantener los cables tensos. Es vital localizarlas y liberarlas.
También se señala un componente que cuelga, el cual resulta ser el sensor de luz ambiental que detecta la luz solar sobre el parabrisas delantero, ubicado detrás de la pantalla central.
Cambiar radio original Fiat Ducato Citroen Jumper Peugeot Boxer. Radio Pantalla multimedia Android
Consideraciones Adicionales y Problemas Comunes del Neiman
El manual de usuario y la información adicional proporcionan detalles sobre otros sistemas y posibles problemas.
Sistemas de Asistencia y Seguridad
El Citroën Jumper está equipado con sistemas de asistencia como la ayuda en pendiente descendente y la alerta de cambio involuntario de carril. Los testigos correspondientes en el cuadro de a bordo alertan sobre su funcionamiento o posibles fallos. El sistema ESP/ASR, crucial para la tracción y estabilidad, también se monitoriza a través de su testigo.
Detección de Subinflado y EOBD
El sistema EOBD (European On Board Diagnosis) monitoriza las emisiones contaminantes. La detección de subinflado en los neumáticos se indica mediante un testigo específico. Es importante recordar que este sistema no exime de la revisión manual periódica de la presión de los neumáticos.
Mantenimiento e Indicadores
Los indicadores de mantenimiento informan sobre el nivel y la calidad del aceite del motor, así como recordatorios generales de servicio. La puesta a cero de esta información se realiza pulsando la tecla MODE.
El Neiman y Problemas Relacionados
La información proporcionada hace hincapié en los problemas comunes del "neiman" (bloqueo de la dirección y el encendido). Las causas pueden incluir la pérdida o rotura de la llave, la dificultad para girarla en la cerradura, o que gire en vacío. Un cilindro de cierre desgastado o un uso excesivo de un llavero pueden ser la causa. En estos casos, se recomienda la sustitución del neiman. Es importante, sin embargo, descartar problemas de batería descargada que impidan el arranque.
El tutorial de desmontaje se menciona como aplicable a Peugeot Boxer y Fiat Ducato, ya que comparten componentes similares, incluido el neiman.
Conclusión Parcial
El desmontaje del salpicadero de un Citroën Jumper es un proceso que requiere paciencia, organización y atención al detalle. Siguiendo estos pasos y teniendo en cuenta las advertencias sobre la desconexión de la batería y el manejo cuidadoso de los componentes eléctricos, es posible acceder a las partes internas del vehículo para realizar reparaciones o mantenimientos necesarios. La referencia a la información del manual de usuario y a las experiencias prácticas de otros propietarios enriquece la comprensión de cada etapa.
