Desentrañando el Sistema de Aire Acondicionado del Dacia Dokker: Esquemas y Soluciones

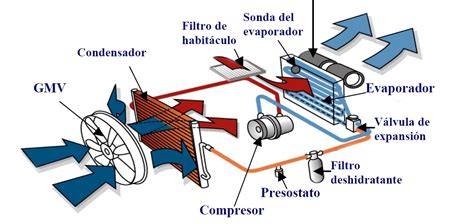

El sistema de aire acondicionado de un vehículo es una pieza clave para el confort, especialmente en modelos utilitarios como el Dacia Dokker, diseñados para el trabajo y el transporte. Sin embargo, cuando este sistema no funciona correctamente, la experiencia puede pasar de ser placentera a francamente frustrante. Los síntomas de un mal funcionamiento pueden variar, desde una refrigeración insuficiente hasta ruidos inusuales del ventilador. Comprender el esquema del aire acondicionado del Dacia Dokker es el primer paso para diagnosticar y solucionar estos problemas.

Comprendiendo el Problema: Refrigeración Ineficiente y Ruidos del Ventilador

Un usuario reportó una experiencia preocupante: "con el aire a tope, ventilador a tope y refrescar lo mismo que a los 500 mts.), esto quiero pensar que muy normal no es he tenido bastantes coches y de diferentes marcas alguno de alta gama y nunca me ha pasado nada como esto." Este tipo de rendimiento deficiente, donde el aire acondicionado parece no tener la capacidad esperada de enfriar el habitáculo, sugiere una posible anomalía en el sistema.

Una hipótesis común para explicar este comportamiento es la congelación del evaporador. "Tiene pinta de que se te congela el evaporador y por lo tanto no deja pasar el aire a través de él, por eso el ruido del ventilador da la sensación que varía la velocidad." Cuando el evaporador se congela, forma una capa de hielo que obstruye el flujo de aire. El ventilador, al intentar forzar el paso del aire a través de esta barrera helada, puede generar ruidos que parecen indicar una variación en su velocidad, aunque en realidad la causa sea la resistencia del hielo.

La diferencia entre el rendimiento en ralentí y en carretera también es un punto a considerar. "Si pones en marcha el AA y colocas el termómetro dentro del taller te dará una temperatura de enfriamiento correcto, sobretodo si lo tienes en ralentí y poco rato, pero en carretera puede ser diferente." Esto puede deberse a varios factores, como la carga de trabajo del compresor a diferentes revoluciones del motor, la eficiencia del sistema de ventilación a velocidades más altas, o incluso la acumulación de calor en el compartimento del motor durante un uso prolongado en carretera.

Diagrama de Fusibles del Dacia Dokker: Una Guía Esencial

Para abordar cualquier problema eléctrico relacionado con el sistema de aire acondicionado, es fundamental familiarizarse con la ubicación y función de los fusibles. El Dacia Dokker 2021, como muchos vehículos modernos, cuenta con dos cajas de fusibles principales: una en el compartimento del motor y otra en el interior del habitáculo.

Diagrama de Caja de Fusibles del Compartimento del Motor

Esta caja alberga fusibles y relés que controlan componentes vitales del motor y sistemas auxiliares. Para el sistema de aire acondicionado, los elementos más relevantes son:

• Fusible MINI 7.5A (Nro 2): Sensor de corriente de la batería (928). Aunque no está directamente relacionado con el A/A, una falla en la alimentación eléctrica puede afectar su funcionamiento.
• Fusible ATO 25A (Nro 4): ABS/ESP (1094). Si bien es un sistema de seguridad, su interconexión eléctrica podría influir en otros componentes.
• Fusible MAXI 70A (Nro 5): Circuitos de suministro de fusibles (F11-F23-F24-F25-F26-F27-F34-F39) en la cabina. Este fusible de alta capacidad alimenta una sección significativa de los circuitos interiores.
• Fusible MAXI 60A (Nro 6): Circuitos de suministro de fusibles (F1-F14-F15-F16-F17-F18-F19-F20-F21 F22-F32-F33-F37-F38), elevalunas eléctricos.
• Fusible MAXI 60A (Nro 7): ABS/ESP (1094).
• Fusible MAXI 40A (Nro 8): Circuitos de suministro de fusibles (F9-F10) en la cabina.
• Fusible MAXI 80A (Nro 8 - una segunda entrada con el mismo número): Circuitos de suministro de fusibles (F9-F10) en la cabina. Es importante verificar la numeración exacta en el vehículo.
• Diodo MINI (Nro 9): Calefactor interior adicional.
• Diodo MINI (Nro 10): Diodo del embrague magnético del aire acondicionado (171). Este componente es crucial para el acoplamiento del compresor.
• Diodo MINI (Nro 11): Diodo: motor del ventilador (188). El correcto funcionamiento del ventilador es esencial para la disipación de calor y el flujo de aire.
• Fusible ATO 20A (Nro 12): Bomba de combustible.
• Fusible MINI 15A (Nro 14): Protección del circuito del motor, Motor de arranque, Compresor del aire acondicionado. Este es un fusible fundamental para el compresor del A/A.
• Fusible MINI 30A (Nro 14 - una segunda entrada con el mismo número): Protección del circuito del motor, Motor de arranque, Compresor del aire acondicionado.
• Fusible MINI 15A (Nro 18): Motor de arranque.
• Fusible MINI 15A (Nro 19): ECU de la transmisión automática.
• Fusible MINI 20A (Nro 20): Embrague del compresor del aire acondicionado. Este fusible protege directamente el embrague que activa el compresor.
• Fusible ATO 25A (Nro 20 - una segunda entrada con el mismo número): Ventilador eléctrico.
• Fusible MAXI 50A (Nro 21): Bomba de combustible e inyección de combustible.
• Fusible MAXI 20A (Nro 22): Relé para controlar el ventilador eléctrico del sistema de refrigeración del motor.
• Fusible MAXI 80A (Nro 23): Suministro de energía para el conector de cableado del motor/inyección (R24).
• Fusible MAXI 60A (Nro 24): Conjunto de la bomba de dirección asistida (186).

En cuanto a los relés en el compartimento del motor:

• Relé R1: Relé de respaldo.
• Relé R2: Relé de alimentación de la ECU de inyección de combustible.
• Relé R3: Relé del compresor del aire acondicionado o de la 1ª velocidad del ventilador. Este relé es crítico para la activación del compresor.
• Relé R4: Relé de la bomba de combustible.
• Relé R5: Relé del motor de arranque.
• Relé R6: Relé de apagado de la bomba de combustible.
• Relé R7: Relé del motor de arranque.
• Relé R8: Relé de respaldo.
• Relé R10: Relé de respaldo.

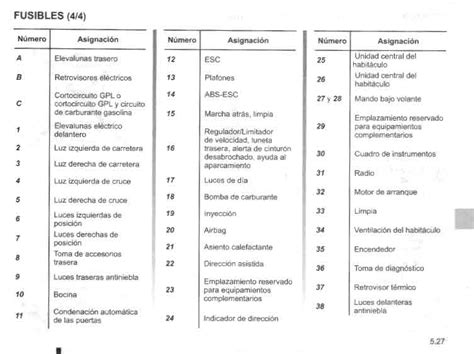

Diagrama de Panel de Fusibles Interior

Esta caja de fusibles se encuentra típicamente en el habitáculo y controla una amplia gama de sistemas interiores, incluyendo el control de clima y componentes relacionados con el confort.

• Fusible MINI 30A (Nro 1): Ventana trasera eléctrica.
• Fusible MINI 5A (Nro 2): Espejos retrovisores eléctricos.
• Fusible MINI 30A (Nro 3): Corte del circuito de GLP o circuito de GLP y corte del circuito de combustible de gasolina.
• Fusible MINI 5A (Nro 4): BCM (Body Control Module). El BCM es una unidad de control centralizada que gestiona muchas funciones del vehículo.
• Fusible MINI 25A (Nro 8): Ventanas eléctricas.
• Fusible MINI 20A (Nro 9): Control de clima. Este es un fusible directo para el sistema de climatización.
• Fusible MINI 15A (Nro 10): Toma adicional.
• Fusible MINI 15A (Nro 11): Ventana eléctrica delantera.
• Fusible MINI 7.5A (Nro 12): Faro de luz alta izquierdo.
• Fusible MINI 7.5A (Nro 13): Faro de luz alta derecho.
• Fusible MINI 7.5A (Nro 14): Faro de luz baja izquierdo.
• Fusible MINI 7.5A (Nro 15): Faro de luz baja derecho.
• Fusible MINI 5A (Nro 16): Luces de posición izquierdas.
• Fusible MINI 5A (Nro 17): Luces de posición derechas.
• Fusible MINI 15A (Nro 18): Toma de accesorios trasera.
• Fusible MINI 7.5A (Nro 19): Luces antiniebla traseras.
• Fusible MINI 10A (Nro 20): Bocina.
• Fusible MINI 15A (Nro 20 - segunda entrada): Advertencias audibles.
• Fusible MINI 20A (Nro 21): Bloqueo automático de puertas.
• Fusible MINI 5A (Nro 22): ESC (Control Electrónico de Estabilidad).
• Fusible MINI 10A (Nro 23): Luz de cortesía.
• Fusible MINI 7.5A (Nro 24): ABS-ESC.
• Fusible MINI 15A (Nro 25): Marcha atrás, limpiaparabrisas.
• Fusible MINI 15A (Nro 26): Control de crucero/Limitador de velocidad, espejo retrovisor, advertencia de cinturón de seguridad desabrochado, control de distancia de estacionamiento.
• Fusible MINI 7.5A (Nro 27): Luces de circulación diurna.
• Fusible MINI 7.5A (Nro 28): Bomba de combustible.
• Fusible MINI 5A (Nro 29): Inyección.
• Fusible MINI 5A (Nro 30): Airbag.
• Fusible MINI 5A (Nro 31): Asientos calefaccionados.
• Fusible MINI 5A (Nro 32): Dirección asistida.
• Fusible MINI 20A (Nro 33): Ubicación reservada para equipo adicional.
• Fusible MINI 15A (Nro 34): Luz indicadora de dirección.
• Fusible MINI 35A (Nro 35): ECU del compartimiento de pasajeros.
• Fusible MINI 15A (Nro 36): ECU del compartimiento de pasajeros.
• Fusible MINI 20A (Nro 37): Control de la columna de dirección.
• Fusible MINI 25A (Nro 39): Control de la columna de dirección.
• Fusible MINI 40A (Nro 40): Ubicación reservada para equipo adicional.
• Fusible MINI 5A (Nro 41): Tablero de instrumentos.
• Fusible MINI 7.5A (Nro 42): Radio.
• Fusible ATO 30A (Nro 43): Motor de arranque.
• Fusible ATO 30A (Nro 44): Limpiaparabrisas.
• Fusible ATO 40A (Nro 45): Ventilación del compartimiento de pasajeros.
• Fusible MINI 15A (Nro 46): Encendedor de cigarrillos.
• Fusible MINI 15A (Nro 47): Toma de diagnóstico.
• Fusible MINI 5A (Nro 48): Descongelación del espejo retrovisor.
• Fusible MINI 10A (Nro 49): Luces antiniebla delanteras.

Los relés en el interior son:

• Relé R1: Soplador de aire frío.
• Relé R2: Ventana trasera calefaccionada.

Es importante destacar que "Los diagramas de fusibles del Dacia Dokker cambian con los años, selecciona el año de tu vehículo". Por ello, siempre se debe verificar la documentación específica del modelo y año exacto para asegurar la correcta identificación de cada componente.

Consideraciones Adicionales para el Dacia Dokker

El Dacia Dokker, especialmente en sus versiones destinadas a uso comercial, a menudo se equipa con soluciones de transporte y organización para optimizar su funcionalidad. "Muy a menudo, para mantener los aparatos de aire acondicionado, es necesario disponer de un vehículo comercial de tamaño mediano para ir a casa del cliente o a la obra." En este contexto, el equipamiento interior juega un papel importante.

"El Dokker que se ve en las fotos cuenta con una plataforma de madera multicapa marmoleada en el suelo, mientras dos paneles en chapa barnizada se han fijado en las puertas posteriores. El suelo resulta ser un elemento fundamental para hacer uniforme la superficie que gana en resistencia mecánica y en resistencia a la humedad." Estas adaptaciones, si bien mejoran la utilidad del vehículo para el trabajo, raramente interfieren directamente con el sistema de aire acondicionado, pero es crucial asegurarse de que no obstruyan el flujo de aire hacia las rejillas de ventilación o los componentes del sistema.

El sistema de equipamiento "Syncro Ultra" se menciona como una solución de organización interna, "es evidente por los costados que sostienen los muebles, caracterizados por llevar un orificio equidistante en las tres dimensiones. En el lado derecho vemos un amplio hueco abierto en el suelo, otra repisa con contenedores extraíbles, dos series de cajones transparentes Multibox y una repisa apical." Nuevamente, estas configuraciones internas están diseñadas para la carga y no deberían afectar la operatividad del aire acondicionado, siempre que se respeten los espacios de ventilación.

El Dacia Dokker en el Contexto de la Gama Dacia

El Dacia Dokker se posiciona dentro de una gama de vehículos que abarca desde utilitarios hasta SUVs y vehículos familiares. La mención de otros modelos como el Spring, Jogger, Duster y el futuro Bigster, junto con sus precios y motorizaciones (eléctrico, ECO-G, mild hybrid), sirve para contextualizar la oferta de Dacia y las opciones de movilidad disponibles. Si bien estos modelos tienen sus propios sistemas y esquemas, la lógica de funcionamiento de un sistema de aire acondicionado automotriz comparte principios fundamentales.

La información sobre "Ayudas a la compra de un vehículo nuevo", "ofertas", "financiación y seguros", "Servicios y ofertas para empresas", "Mantenimiento y reparación", "Accesorios y Tienda Dacia", y "Medio ambiente y normativas" subraya la importancia de un enfoque integral en la propiedad de un vehículo, incluyendo el mantenimiento del sistema de climatización.

Finalmente, la referencia a "tutoriales en vídeo o guías de uso dedicadas a cada modelo" resalta la disponibilidad de recursos para que los propietarios puedan comprender mejor las características de sus Dacia, lo cual incluye, idealmente, información detallada sobre el sistema de aire acondicionado.

Posibles Causas y Soluciones para la Congelación del Evaporador

Retomando la hipótesis de la congelación del evaporador, varias causas pueden propiciar este fenómeno:

• Bajo nivel de refrigerante: Una cantidad insuficiente de gas refrigerante puede hacer que el evaporador se enfríe excesivamente, provocando la formación de hielo.
• Filtro de habitáculo obstruido: Un filtro de habitáculo sucio o saturado restringe el flujo de aire a través del evaporador, lo que puede llevar a un enfriamiento desigual y a la congelación.
• Problemas con el sensor de temperatura: Si el sensor de temperatura del habitáculo o del evaporador no funciona correctamente, el sistema puede no regular la temperatura de manera adecuada, llevando a una sobre-refrigeración.
• Válvula de expansión defectuosa: Esta válvula regula el flujo de refrigerante hacia el evaporador. Si está atascada o no funciona correctamente, puede causar problemas de enfriamiento y congelación.
• Fallo en el control del ventilador: Si el ventilador del habitáculo no funciona a la velocidad correcta o se detiene, el aire no circulará adecuadamente sobre el evaporador, facilitando la congelación.

Para solucionar la congelación del evaporador, se pueden seguir estos pasos:

1. Apagar el aire acondicionado: Detener el sistema permite que el hielo se derrita.
2. Verificar el filtro de habitáculo: Reemplazarlo si está sucio. Este es un mantenimiento de rutina importante.
3. Comprobar el nivel de refrigerante: Si se sospecha de una fuga o un nivel bajo, se debe acudir a un profesional para una recarga y detección de fugas.
4. Inspeccionar los sensores de temperatura: Un diagnóstico electrónico puede revelar fallos en estos componentes.
5. Revisar el funcionamiento del ventilador: Asegurarse de que todas las velocidades funcionan correctamente.
6. Diagnosticar la válvula de expansión: Este componente requiere experiencia técnica para su diagnóstico y reemplazo.

Al comprender el esquema del aire acondicionado y sus componentes, y al abordar los síntomas específicos con un enfoque metódico, es posible diagnosticar y resolver la mayoría de los problemas relacionados con el sistema de climatización del Dacia Dokker.
