La Palanca de Freno de Mano: Un Guardián Mecánico en Evolución
La palanca de freno de mano, también conocida como freno de estacionamiento o manija de freno de estacionamiento, es un componente fundamental en la seguridad de cualquier vehículo. Su función principal es inmovilizar el automóvil una vez estacionado, previniendo desplazamientos involuntarios, especialmente en superficies inclinadas o irregulares. Aunque su diseño y funcionamiento han evolucionado significativamente con la llegada de las tecnologías electrónicas, la palanca de freno de mano tradicional sigue siendo un elemento clave para comprender el sistema de frenado de un vehículo.
¿Qué es y para qué sirve la Palanca de Freno de Mano?
En esencia, la palanca de freno de mano es el control mecánico que acciona el sistema de frenado trasero cuando el vehículo está detenido. Su ubicación más común es entre los dos asientos delanteros, aunque en algunos vehículos utilitarios puede encontrarse cerca del tablero de instrumentos. Al tirar de esta palanca, se transmite fuerza a través de un cable hasta las zapatas o pinzas de freno traseras. Este mecanismo aplica presión sobre los tambores o discos de freno, logrando así bloquear las ruedas y asegurar que el coche permanezca inmóvil.
La función principal de este dispositivo es impedir que el coche se desplace sin control al estar aparcado. Es un sistema de seguridad esencial que protege tanto al conductor como a otros usuarios de la vía. Además de su uso principal para el estacionamiento, el freno de mano puede ser utilizado como una medida de emergencia en situaciones donde los frenos principales (hidráulicos) fallan. Sin embargo, es crucial entender que su eficacia en una emergencia es limitada, ya que solo aplica presión a las ruedas traseras y de manera más suave que los frenos principales, requiriendo precaución para evitar derrapes.

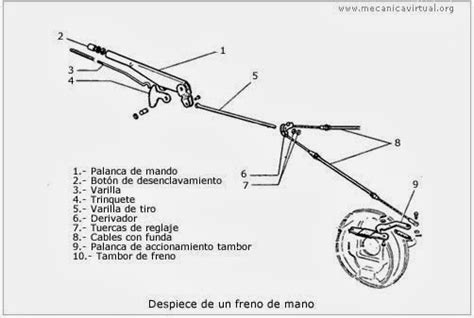

Componentes y Funcionamiento del Freno de Mano Mecánico
El freno de mano mecánico es un sistema ingenioso compuesto por varios elementos que trabajan en conjunto para garantizar su correcto funcionamiento:
- La Palanca: Es el elemento visible, el mando que el conductor manipula. Su función es iniciar la acción mecánica que bloqueará o liberará las ruedas traseras.
- El Cable (o Piola): Este componente es vital para transmitir la fuerza ejercida en la palanca a las ruedas traseras. Fabricado con materiales resistentes y adaptable a cada tipo de vehículo, el cable se tensa al tirar de la palanca.
- La Varilla de Tiro y Pieza Derivadora: La palanca está unida a una varilla de tiro que, a su vez, se acopla a las tuercas de reglaje de la pieza derivadora. De esta pieza central salen los cables que se dirigen a cada rueda.
- Las Zapatas o Pastillas de Freno: Similares a las utilizadas en el sistema de frenado principal, estas piezas se encargan de hacer contacto con el tambor o el disco para detener el movimiento de las ruedas.
- El Tambor o Disco de Freno: Ubicado en las ruedas traseras, es la superficie sobre la cual actúan las zapatas o pastillas. Cuando se acciona la palanca, el tambor se frena, evitando el movimiento de la rueda.
El proceso de accionamiento es directo: al tirar de la palanca, el cable se tensa, lo que hace que las zapatas o pastillas presionen contra el tambor o disco, inmovilizando las ruedas traseras. Al bajar la palanca, se libera la tensión del cable, permitiendo que las ruedas vuelvan a girar libremente.
La Evolución hacia el Freno de Estacionamiento Eléctrico (EPB)
La automatización de los vehículos es una realidad presente, y el freno de mano no ha sido ajeno a esta transformación. Cada vez es más común ver que los nuevos modelos de coches incorporan dispositivos de frenos de estacionamiento de accionamiento eléctrico, conocidos como Electric Parking Brake (EPB). Este sistema sustituye la clásica palanca por un botón, ofreciendo una mayor comodidad y facilidad de uso.
El EPB funciona mediante una señal eléctrica enviada por la centralita del vehículo, que a su vez acciona un mecanismo de freno de mano, bloqueando los frenos del coche. Existen dos principales formas de accionamiento eléctrico:

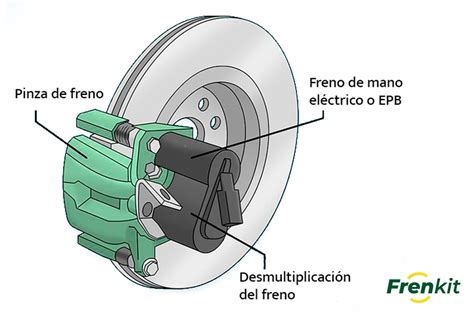

- Mediante Servomotores: En este sistema, un pequeño motor eléctrico se incorpora en cada pinza de freno. Estos motores son los encargados de accionar el mecanismo de frenado, bloqueando las ruedas directamente.
- Activación por Botón: En lugar de una palanca, el conductor presiona un botón (a menudo marcado con una 'P'). Al hacerlo, se activa un motor eléctrico que aplica la presión necesaria a las pinzas de freno de las ruedas traseras.
Freno de Palanca vs. Freno Eléctrico: Ventajas y Desventajas
La elección entre un freno de mano de palanca y un freno de estacionamiento eléctrico (EPB) implica considerar diversas ventajas y desventajas, tanto en términos de funcionalidad como de mantenimiento.
Freno de Mano de Palanca (Mecánico):
Ventajas:
- Simplicidad Mecánica: No requiere sistemas eléctricos complejos para su funcionamiento, lo que puede facilitar las reparaciones en ciertos casos.
- Diagnóstico Sencillo: Si se estropea, un profesional no necesita herramientas de diagnóstico específicas y complejas para su inspección y reparación.
- Permite Empujar el Vehículo: En situaciones de emergencia donde el vehículo se queda sin batería, el freno de palanca permite empujar el coche, algo que puede ser más complicado con algunos sistemas EPB.
- Menor Susceptibilidad a Fallos Electrónicos: Al ser un sistema puramente mecánico, está exento de los problemas que pueden surgir con componentes electrónicos.
Desventajas:
- Requiere Esfuerzo Físico: Levantar la palanca puede requerir considerable fuerza, especialmente si los cables o mecanismos están desgastados.
- Ocupa Espacio: La palanca en sí ocupa un espacio considerable en el habitáculo, entre los asientos delanteros.
- Menos Funcionalidades: Carece de las funciones automatizadas que ofrecen los sistemas EPB.
Freno de Estacionamiento Eléctrico (EPB):
Ventajas:
- Comodidad y Facilidad de Uso: Basta con presionar un botón para activar o desactivar el freno, eliminando el esfuerzo físico.
- Mayor Espacio en el Habitáculo: La ausencia de una palanca voluminosa libera espacio, contribuyendo a un diseño interior más limpio y moderno.
- Activación Automática: Muchos sistemas EPB disponen de activación automática al apagar el motor o quitar la llave de contacto, y se liberan automáticamente al iniciar la marcha.
- Frenada de Emergencia Integrada: Algunos sistemas EPB pueden integrarse con el sistema de frenado principal para ofrecer una frenada de emergencia más eficaz.
- Asistencia en Arranque de Pendientes: Esta función, común en los EPB, evita que el coche retroceda al arrancar en una cuesta.
- Mayor Precisión y Eficiencia: Generalmente, ofrecen un funcionamiento más preciso y eficiente en comparación con los sistemas manuales.
Desventajas:
- Mayor Complejidad Electrónica: Al depender de componentes electrónicos y motores, son más susceptibles a fallos eléctricos o de software.
- Reparaciones Más Complejas: Las averías en un EPB pueden requerir herramientas de diagnóstico avanzadas y conocimientos especializados.
- Mayor Costo de Reparación: La sustitución de componentes electrónicos suele ser más costosa que la de piezas mecánicas simples.
- Posible Dificultad para Empujar el Vehículo: En algunos modelos, puede ser necesario un procedimiento específico para liberar el freno de mano y poder empujar el vehículo si la batería está agotada.
TODO lo que debes saber sobre el freno de mano eléctrico y la función Auto Hold de ŠKODA
Mantenimiento y Cuidados del Freno de Mano
Independientemente del tipo de freno de mano, el mantenimiento periódico es crucial para asegurar su correcto funcionamiento y prolongar su vida útil.
Recomendaciones Generales:
- Uso Regular: Es importante utilizar el freno de mano regularmente, incluso en superficies planas. Esto ayuda a evitar que el sistema se oxide o que los cables se endurezcan, lo que podría afectar su eficacia.
- Liberación Completa: Siempre asegúrate de liberar completamente el freno de mano antes de comenzar a conducir. Conducir con el freno de mano parcialmente activado puede causar un desgaste innecesario en los frenos traseros, sobrecalentar el sistema y reducir la eficiencia del combustible.
- Revisiones Periódicas: Se recomienda revisar el estado del freno de mano, incluyendo cables, zapatas/pastillas y mecanismos, cada 15.000-30.000 kilómetros o en las inspecciones generales de mantenimiento del vehículo. Para los frenos manuales, una revisión más exhaustiva podría ser necesaria cada 150.000 kilómetros.
Factores que Pueden Requerir un Cambio o Revisión Anticipada:
- Pérdida de Eficacia: Si notas que el coche no está igual de sujeto en una pendiente, o que el freno no bloquea las ruedas con la misma firmeza, puede ser una señal de que el sistema ha perdido fuerza.
- Desgaste de los Cables: Los cables que conectan la palanca con los frenos pueden desgastarse con el tiempo, lo que reduce la eficiencia del sistema.
- Desgaste de las Pastillas o Zapatas de Freno: Al igual que en el sistema de frenado principal, estas piezas sufren desgaste y su deterioro puede afectar al funcionamiento del freno de mano.
- Indicador de Fallo en EPB: Si el coche tiene un freno de mano electrónico y aparece una luz de advertencia en el cuadro de mandos, es una señal clara de un fallo en el sistema eléctrico o mecánico del EPB.
¿Cuándo Cambiar el Freno de Mano?
Si bien no hay un intervalo de tiempo fijo para cambiar un freno de mano mecánico, su vida útil dependerá del uso y del mantenimiento recibido. Sin embargo, si se presentan problemas como resistencia excesiva al accionarlo, dificultad para mantenerlo en posición, o una notable pérdida de eficacia, es probable que sea necesario reemplazar componentes o el sistema completo. En el caso de los frenos electrónicos, la sustitución de unidades de control o actuadores puede ser necesaria si se detectan fallos irrecuperables.
Averías Comunes y su Diagnóstico
A pesar de su robustez, el freno de mano mecánico puede presentar ciertas averías:
- No Realiza Correctamente su Función: Esta es la avería más habitual. Puede deberse al desgaste de las piezas, varillas dobladas, cables dañados o un tensor flojo, lo que resulta en un bloqueo ineficaz de las ruedas traseras.
- Cuesta Trabajo Levantar la Palanca: Esto suele indicar un desgaste considerable en los cables, los forros de los frenos o las pastillas.
- La Palanca No se Mantiene Subida: Si la palanca no se queda fija en su posición, es probable que el dentado o el trinquete de fijación estén rotos.
- El Testigo o Luz No se Encienden: Si el indicador luminoso del freno de mano no se activa, puede deberse a una bombilla fundida, un interruptor atascado u oxidado.
En el caso de los frenos de mano electrónicos, las averías suelen estar relacionadas con fallos en los motores eléctricos, sensores, o la unidad de control. La aparición de una luz de advertencia en el tablero es el principal indicativo de un problema.
Es fundamental acudir a un taller especializado ante cualquier síntoma de mal funcionamiento. Los profesionales podrán diagnosticar la causa exacta de la avería, ya sea un problema mecánico simple o una falla electrónica compleja, y realizar las reparaciones necesarias para garantizar la seguridad del vehículo.
