Guía Completa de Fusibles del Citroën C8: Ubicación y Función Detallada
El sistema eléctrico de un vehículo moderno como el Citroën C8 es una red compleja de componentes que requieren una protección adecuada contra sobrecargas y cortocircuitos. Los fusibles son elementos cruciales en esta protección, actuando como interruptores de seguridad que se funden y rompen el circuito cuando la corriente supera un nivel seguro, salvaguardando así otros componentes más sensibles y costosos. Comprender la ubicación y la función de cada fusible es esencial para el mantenimiento y la resolución de problemas del vehículo. Este artículo proporciona una guía exhaustiva sobre los fusibles del Citroën C8, detallando su localización y el sistema eléctrico que protegen.
La Caja de Fusibles Principal: Acceso y Organización

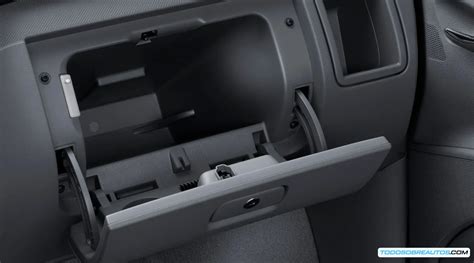

La ubicación de la caja de fusibles principal en el Citroën C8 se encuentra dentro de la guantera, en el lado derecho. Para acceder a ella, es necesario abrir la guantera inferior y, a continuación, tirar del asa correspondiente para desplegar la tapa. Este compartimento alberga una serie de fusibles de tipo MINI, organizados por número y amperaje, cada uno asociado a funciones específicas dentro del vehículo. La disposición de estos fusibles está diseñada para ser accesible al usuario, permitiendo la sustitución de un fusible fundido por uno nuevo del mismo amperaje.
Es importante destacar que los diagramas de fusibles pueden variar ligeramente entre los distintos años de fabricación del Citroën C8. Por ello, se recomienda siempre consultar el manual del propietario específico de su vehículo o verificar la correspondencia de los fusibles con los diagramas proporcionados en este artículo. Si se encuentra con un diagrama que no coincide con su automóvil, o si detecta algún error, existe la opción de solicitar un diagrama específico o reportar el error para su corrección.
Fusibles MINI en la Guantera: Detalle por Número y Función
Dentro de la guantera, los fusibles MINI están categorizados de la siguiente manera:
Fusible MINI 15A (Número 1): Este fusible protege el sistema del limpiaparabrisas trasero. Su correcto funcionamiento es vital para mantener la visibilidad en condiciones de lluvia o suciedad en la ventana posterior del vehículo.
Fusible MINI (Número 2): Este espacio está designado como "No utilizado". Esto significa que no hay ningún componente eléctrico conectado a este fusible en esta configuración particular del vehículo.
Fusible MINI 5A (Número 3): Es el responsable de la protección de la unidad de control del airbag. Un fusible en buen estado es crucial para el correcto funcionamiento del sistema de seguridad pasiva del vehículo.
Fusible MINI 10A (Número 4): Este fusible tiene múltiples funciones, cubriendo elementos como el sensor del ángulo del volante, la toma de diagnóstico (OBD), el sensor del ESP (Control Electrónico de Estabilidad), la climatización manual, el contactor del embrague, el sistema de regulación de altura de los faros, la bomba del filtro de partículas y el retrovisor interior electrocrómico. La complejidad de sus funciones subraya la importancia de este fusible para diversos sistemas del coche.
Fusible MINI 30A (Número 5): Protege los retrovisores con mando eléctrico y el motor del elevalunas del pasajero, además de la primera fila de techos deslizantes en algunas configuraciones.
Fusible MINI 30A (Número 6): Este fusible es el encargado de la alimentación de los elevalunas delanteros.
Fusible MINI 5A (Número 7): Cubre las luces interiores del habitáculo, incluyendo las luces de techo, la luz de la guantera, las luces en los espejos de cortesía y, en algunas versiones, las luces de la pantalla de ocio de la segunda fila.
Fusible MINI 20A (Número 8): Este fusible tiene una amplia gama de funciones, protegiendo la pantalla multifunción, la sirena de la alarma antirrobo, el autorradio, el cargador de CD, el radioteléfono, la unidad de control del aditivo diésel, la unidad de control de detección de subinflado de neumáticos y la unidad de control del módulo de puertas deslizantes. Si experimenta problemas con el autorradio, este fusible es un punto de partida común para la revisión.
Fusible MINI 30A (Número 9): Es el fusible del encendedor de cigarrillos. Problemas con el encendedor a menudo se relacionan con este fusible.
Fusible MINI 15A (Número 10): Protege la conmutación en el volante y la unidad de servicio del remolque.
Fusible MINI 15A (Número 11): Cubre la toma de diagnóstico, el contactor antirrobo y la unidad de control de la caja de cambios automática (en versiones de 4 velocidades).
Fusible MINI 15A (Número 12): Este fusible tiene un abanico de funciones relacionadas con la comodidad y la seguridad, incluyendo la unidad de memorización del asiento del conductor, el asiento eléctrico del pasajero, la unidad de control del airbag, la unidad de control de ayuda al estacionamiento, los botones de las puertas laterales deslizantes, el kit de manos libres y la unidad de control de la caja de cambios automática (en versiones de 6 velocidades).
Fusible MINI 5A (Número 13): Se encarga de la unidad de servicio del motor y la unidad de servicio del remolque.
Fusible MINI 15A (Número 14): Protege el sensor de lluvia, la climatización automática, el cuadro de instrumentos (combinado), los techos deslizantes, la unidad de testigos del odómetro y el mando de la radio-telemática.
Fusible MINI 30A (Número 15): Controla la función de condenación/descondenación/supercondenación de las aperturas, es decir, el bloqueo centralizado de las puertas.
Fusible MINI 30A (Número 16): En algunas configuraciones, este fusible se dedica al bloqueo/desbloqueo de las aperturas.
Fusible MINI 40A (Número 17): Es el fusible de la luneta trasera térmica, esencial para desempañar la ventana posterior.
Fusibles Maxi y ATO: Protección de Sistemas de Mayor Consumo
Además de los fusibles MINI en la guantera, el Citroën C8 también utiliza fusibles MAXI y ATO en otras ubicaciones para proteger sistemas que demandan un mayor amperaje.
Fusibles MAXI: Sistemas de Potencia

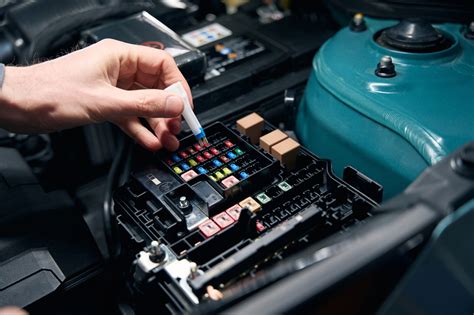

Los fusibles MAXI se encuentran en el compartimento de la batería, ubicado debajo del suelo, delante del asiento del lado derecho. Para acceder a ellos, es necesario desenganchar la tapa que los cubre.
Fusible MAXI 40A (Número 1 y 2): Estos fusibles están dedicados a las puertas laterales deslizantes eléctricas. Su alta capacidad de amperaje es necesaria para alimentar los motores que accionan estas puertas.
Fusible MAXI (Número 3): Este espacio está marcado como "No utilizado".
Fusible MAXI 40A (Número 4): Protege la unidad de servicio del remolque, proporcionando la energía necesaria para los sistemas eléctricos de un remolque conectado.
Es importante señalar que los MAXI fusibles proporcionan una protección adicional para sistemas eléctricos de alta potencia. Cualquier trabajo relacionado con estos fusibles, especialmente la sustitución, debe ser realizado idealmente por un concesionario CITROËN o por personal cualificado, ya que implican componentes de mayor envergadura.
Fusibles ATO: Funciones Varias y Accesorios
Los fusibles ATO se encuentran también en el compartimento de la batería, junto a los fusibles MAXI.
Fusible ATO 5A (Número 31): Protege el contactor del freno principal, un componente vital para el sistema de frenos del vehículo.
Fusible ATO 25A (Número 32 y 33): Estos fusibles están dedicados a la memorización de la posición de los asientos del conductor y del pasajero, respectivamente.
Fusible ATO 20A (Número 34 y 35): Cubren los techos deslizantes de la tercera y segunda fila, respectivamente.
Fusible ATO 10A (Número 36 y 37): Protegen los asientos térmicos del pasajero y del conductor.
Fusible ATO 15A (Número 38): En algunas configuraciones, este fusible está marcado como "No utilizado".
Fusible ATO 20A (Número 39 y 40): Estos fusibles alimentan las tomas de accesorios de 12V en la tercera y segunda fila del vehículo.
Compartimento del Motor: Fusibles de Sistemas Críticos

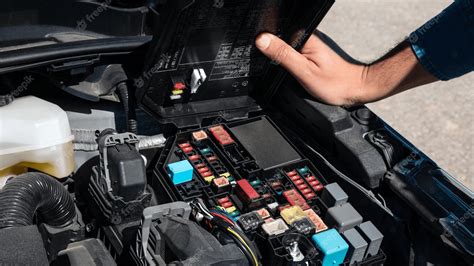

En el compartimento del motor, específicamente a la izquierda del depósito de refrigerante, se encuentra otra caja de fusibles. El acceso a esta caja se realiza desenganchando la tapa correspondiente. Esta ubicación protege sistemas de mayor importancia y consumo energético.
Fusible MINI 20A (Número 1): Este fusible es crucial, ya que protege la unidad de control del motor, los sistemas de suministro de combustible y aire, y el grupo motoventilador. Problemas con el aire acondicionado a menudo pueden estar relacionados con fusibles en esta área.
Fusible MINI 15A (Número 2): Protege el sistema de bocina. Si la bocina no funciona, este es un punto de verificación importante.
Fusible MINI 10A (Número 3): Cubre la bomba del lavaparabrisas y la bomba del lavalunas trasero.
Fusible MINI 20A (Número 4): Es el fusible de la bomba lavafaros, asegurando la limpieza de los faros para una visibilidad óptima.
Fusible MINI 15A (Número 5): Protege el dispositivo de alimentación de combustible.
Fusible MINI 10A (Número 6): Este fusible tiene funciones importantes relacionadas con la dirección asistida, el contactor del pedal de freno secundario, la unidad de control de la caja de cambios automática, el caudalímetro de aire y el corrector automático del haz de luz para lámparas de xenón.
Fusible MINI 10A (Número 7): Protege el sistema de frenado (ABS/ESP), un componente de seguridad activa fundamental.
Fusible MINI 20A (Número 8): Se encarga del mando del arranque, permitiendo el encendido del motor.
Fusible MINI 10A (Número 9): En algunas versiones, este fusible protege el contactor de stop principal.
Fusible MINI 30A (Número 10): Protege los sistemas de alimentación de combustible y aire, así como los dispositivos anticontaminación. Problemas relacionados con el aire acondicionado también pueden estar vinculados a este fusible.
Fusible MINI 40A (Número 11): Es el fusible de la climatización delantera.
Fusible MINI 30A (Número 12): Cubre el sistema de limpiaparabrisas delantero.
Fusible MINI 40A (Número 13): Protege la interfaz de sistemas incorporada (cajetín de servicio inteligente).
Fusible MINI 30A (Número 14): Este fusible está marcado como "No utilizado" en muchas configuraciones.
Fusible ATO 30A (Número 15): En algunas versiones, este fusible se dedica al mando de bloqueo/desbloqueo/superbloqueo del seguro para niños, una función de seguridad importante.
Consideraciones Adicionales y Mantenimiento
El sistema eléctrico de su vehículo está diseñado para funcionar de manera óptima con el equipamiento estándar u opcional de fábrica. Antes de instalar cualquier equipo eléctrico o accesorio adicional en su Citroën C8, es altamente recomendable consultar con un concesionario CITROËN. La instalación de accesorios no suministrados o no recomendados por CITROËN, o aquellos que no se instalan siguiendo las instrucciones adecuadas, especialmente si consumen una cantidad significativa de corriente (superior a 10 miliamperios), pueden generar problemas y la responsabilidad de las reparaciones o averías derivadas recae en el propietario.
Los fusibles que el usuario puede reemplazar fácilmente, junto con los fusibles de repuesto, suelen encontrarse en la guantera, detrás de la caja de fusibles del cuadro de instrumentos, en el lado derecho. Para cualquier otro tipo de trabajo o diagnóstico que requiera la manipulación de fusibles no accesibles al usuario o la resolución de problemas eléctricos complejos, es aconsejable acudir a un concesionario CITROËN.
Guía del usuario: Diagramas y ubicación de la caja de fusibles del Citroën C8 (2002 a 2008)
La correcta identificación y sustitución de fusibles fundidos es una tarea de mantenimiento básica que puede ahorrar tiempo y dinero, y asegurar el correcto funcionamiento de todos los sistemas eléctricos del Citroën C8. La atención a los detalles y la consulta de la información específica del modelo y año de su vehículo son claves para un mantenimiento exitoso.
