Diagnóstico y Corrección del Caudal de Inyectores Siemens VDO en Motores 1.6 TDI CAY
El correcto funcionamiento del sistema de inyección de combustible es crucial para el rendimiento, la eficiencia y la longevidad de cualquier motor diésel. En particular, los motores Seat León 2 con motorización 1.6 TDI CAY han presentado una conocida susceptibilidad a problemas con sus inyectores Siemens VDO. Este artículo profundiza en el diagnóstico, la interpretación de los datos de caudal y las implicaciones de los fallos en estos componentes, basándose en la experiencia y la información técnica disponible.
Entendiendo el Sistema de Inyección Common Rail
Los motores 1.6 TDI CAY utilizan un sistema de inyección Common Rail, una tecnología avanzada que permite una pulverización de combustible de alta presión y un control preciso sobre el momento y la cantidad de inyección. La unidad de control del motor (ECU) gestiona este proceso basándose en una multitud de sensores, incluyendo los que monitorizan el caudal de retorno de cada inyector.
El caudal de retorno es una medida fundamental para evaluar el estado de un inyector. Representa la cantidad de combustible que, en lugar de ser inyectado en la cámara de combustión, regresa al depósito a través de un conducto de derivación. Un caudal de retorno excesivo en un inyector particular suele ser un indicativo de desgaste interno, lo que puede manifestarse como fugas o un mal sellado de los componentes internos del inyector.
Interpretación de los Datos de Caudal de Inyectores
Al utilizar herramientas de diagnóstico como VagCom, es posible acceder a los valores de caudal de retorno de cada inyector. Estos valores, expresados en unidades de volumen por unidad de tiempo (por ejemplo, mm³/s), proporcionan una instantánea del estado operativo de cada inyector.
En el caso específico de un Seat León 2 motor 1.6 TDI CAY, donde el inyector número 1 ha sido sustituido por uno reparado, la comparación de los valores de caudal entre los inyectores se vuelve esencial. Si bien no existen "valores óptimos" universales y fijos que se apliquen a todos los vehículos y condiciones de operación, sí existen rangos de tolerancia y patrones de comportamiento que permiten identificar anomalías.
Consideremos la siguiente situación hipotética, basada en la información proporcionada:
- Inyector 1 (reparado): Presenta un caudal de retorno significativamente mayor en comparación con los otros inyectores.
- Inyectores 2, 3, 4 (originales o en buen estado): Muestran valores de caudal de retorno más bajos y, idealmente, similares entre sí.
La interpretación de estos datos sugiere que el inyector número 1, al ser reparado, podría no estar sellando correctamente o tener componentes internos desgastados o mal ajustados. Un caudal de retorno elevado en este inyector indica que una parte del combustible a alta presión está escapando internamente, en lugar de ser inyectado.
La Controversia de la Reparación de Inyectores Siemens VDO
Existe un debate considerable en la comunidad automotriz, y específicamente entre propietarios de vehículos afectados, sobre la viabilidad y efectividad de reparar inyectores Siemens VDO para el motor 1.6 TDI CAY. Como señala Polico, una opinión recurrente es que "estos inyectores no se pueden reparar".
Esta afirmación se basa en la complejidad intrínseca de estos inyectores y la alta precisión requerida para su funcionamiento. Los inyectores Common Rail, especialmente los de marcas como Siemens VDO, son componentes de alta ingeniería que operan bajo presiones extremas y requieren tolerancias de fabricación muy ajustadas. Los componentes internos, como la válvula de aguja, el émbolo y la tobera, están diseñados para trabajar en conjunto con una precisión micrométrica.
Cuando un inyector sufre desgaste o daño, la reparación a menudo implica el reemplazo de estos componentes internos. Sin embargo, la disponibilidad de piezas de repuesto de calidad equivalente a las originales, así como la habilidad y el equipo especializado necesario para realizar un reacondicionamiento que garantice las tolerancias originales, son factores críticos.
En muchos casos, los kits de reparación disponibles en el mercado de posventa pueden no cumplir con los estándares de calidad o precisión requeridos, lo que lleva a resultados insatisfactorios. Esto puede manifestarse en:
- Caudales de retorno inconsistentes: Incluso después de la reparación, el inyector puede seguir mostrando un caudal de retorno anormal.
- Rendimiento deficiente del motor: Problemas como tirones, pérdida de potencia, ralentí inestable y aumento del consumo de combustible.
- Fallos prematuros: El inyector reparado puede volver a fallar en un corto período de tiempo.
Por lo tanto, la afirmación de que "estos inyectores no se pueden reparar" a menudo se refiere a la dificultad práctica y la baja probabilidad de lograr una reparación duradera y efectiva con los medios convencionales o kits de reparación genéricos.
Inyector common rail, explicación del principio y funcionamiento en dibujo.
Implicaciones de un Inyector Defectuoso
Un inyector con un caudal de retorno excesivo, como el inyector número 1 en el escenario descrito, puede tener varias implicaciones negativas para el motor:
- Pérdida de Potencia y Rendimiento Reducido: Al no inyectar la cantidad correcta de combustible, la combustión se ve afectada, lo que resulta en una menor potencia y un rendimiento general del vehículo.
- Aumento del Consumo de Combustible: La ECU puede intentar compensar la falta de combustible en la cámara de combustión aumentando la presión en el rail o prolongando el tiempo de inyección, lo que indirectamente puede llevar a un mayor consumo.
- Desequilibrio de Cilindros: El inyector defectuoso causa que un cilindro no funcione de manera óptima, lo que genera vibraciones, un ralentí irregular y puede estresar a otros componentes del motor.
- Emisiones Contaminantes Elevadas: Una combustión incompleta o ineficiente resulta en un aumento de las emisiones de partículas y otros contaminantes.
- Daños a Largo Plazo: Si el problema persiste, la descompensación entre cilindros y la combustión anómala pueden provocar daños en el catalizador, el filtro de partículas (DPF) o incluso en componentes internos del motor.
El hecho de que el inyector número 1 tenga "más retorno" es, en efecto, la indicación directa de dónde reside el problema principal. La ECU, al detectar esta anomalía, puede intentar corregir la situación ajustando los parámetros de inyección para los demás inyectores. Sin embargo, esta compensación tiene límites y no puede solucionar el defecto mecánico del inyector en sí.
Diagnóstico Adicional y Soluciones
Ante la sospecha de un inyector defectuoso, especialmente uno que ha sido reparado y muestra un caudal de retorno elevado, se recomiendan los siguientes pasos:
- Análisis Detallado de Datos de VagCom: No solo el caudal de retorno, sino también otros parámetros como la corrección de inyección (idealmente en ralentí y a carga parcial) pueden ofrecer pistas adicionales. Si el inyector 1 muestra una corrección negativa significativa, confirma el problema de sobrealimentación de combustible.

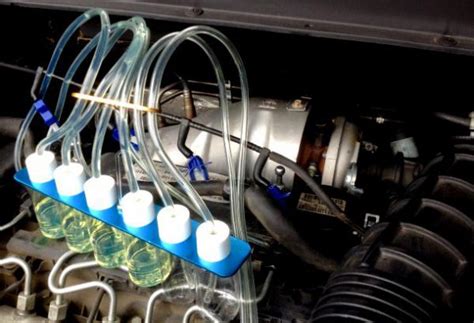

- Prueba de Retorno en Banco: Un taller especializado puede realizar una prueba de retorno en banco de los inyectores para cuantificar con precisión el caudal de retorno de cada uno bajo diferentes presiones y regímenes de funcionamiento.
- Inspección Visual y Diagnóstico Electrónico: Verificar la ausencia de fugas externas en el inyector y su conexión. Asegurarse de que la señal eléctrica que llega al inyector es correcta.
Dada la complejidad y la naturaleza de los fallos en los inyectores Siemens VDO en este motor, la solución más fiable y a menudo recomendada por los fabricantes y talleres especializados es la sustitución del inyector defectuoso por uno nuevo o remanufacturado de alta calidad, en lugar de uno simplemente "reparado". Los inyectores remanufacturados suelen pasar por un proceso de reacondicionamiento más exhaustivo y con garantías más sólidas que una reparación genérica.
Es fundamental que, tras la sustitución de un inyector, se realice una codificación del inyector en la ECU del vehículo. Cada inyector tiene un código único que la ECU utiliza para optimizar la inyección. Si este código no se actualiza, el motor podría seguir presentando problemas de funcionamiento, incluso con un inyector nuevo.
En resumen, la gestión de los problemas de inyectores en los motores 1.6 TDI CAY requiere una comprensión profunda de los sistemas de inyección Common Rail, una interpretación precisa de los datos de diagnóstico y una decisión informada sobre la mejor estrategia de reparación o sustitución, teniendo en cuenta las limitaciones inherentes a la reparación de componentes de alta precisión como los inyectores Siemens VDO. La precaución ante reparaciones no certificadas y la elección de componentes de calidad son pilares para asegurar la durabilidad y el rendimiento del motor.
