Diseño y Construcción de Bancos de Pruebas para Inyectores de Combustible: Una Perspectiva Integral
El avance tecnológico en la industria automotriz ha impulsado la complejidad de los sistemas de inyección de combustible, haciendo indispensable el desarrollo de herramientas especializadas para su diagnóstico y mantenimiento. En Colombia, la predominancia de vehículos con inyección electrónica multipunto, estimada en un 70% del mercado de vehículos nuevos, y la obligatoriedad de la revisión técnico-mecánica desde 2002, subrayan la creciente demanda de servicios de limpieza y evaluación de inyectores. Este artículo explora el diseño, desarrollo y aplicaciones de bancos de pruebas para inyectores de gasolina y diésel, abarcando desde prototipos electromecánicos hasta sistemas de control secuencial y diagnóstico avanzado.
La Evolución de los Sistemas de Inyección y la Necesidad de Diagnóstico

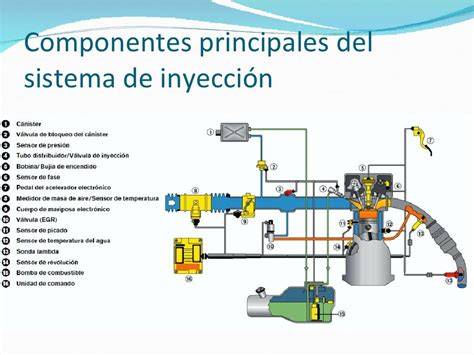

Los sistemas de inyección electrónica de combustible (SIEF) han reemplazado gradualmente a los carburadores debido a su mayor eficiencia, menor emisión de contaminantes y mejor rendimiento del motor. La gestión electrónica de la inyección es fundamental para el correcto funcionamiento del vehículo, y los sistemas de diagnóstico a bordo (OBD) juegan un papel crucial al reconocer y registrar fallos en los componentes asociados a las emisiones. Un diagnóstico adecuado y preciso es esencial para identificar y solucionar problemas en estos sistemas, evitando errores costosos y garantizando la longevidad del motor.
La complejidad de los SIEF modernos requiere un enfoque menos empírico para el diagnóstico. La investigación en este campo se centra en desarrollar soluciones que permitan una evaluación detallada de componentes clave como los inyectores. Un ejemplo de ello es la investigación orientada a resolver el problema de "cómo diagnosticar los inyectores del sistema de alimentación de combustible de un motor de gasolina", a través de un banco de pruebas específico.
Diseño y Desarrollo de Bancos de Pruebas para Inyectores de Gasolina

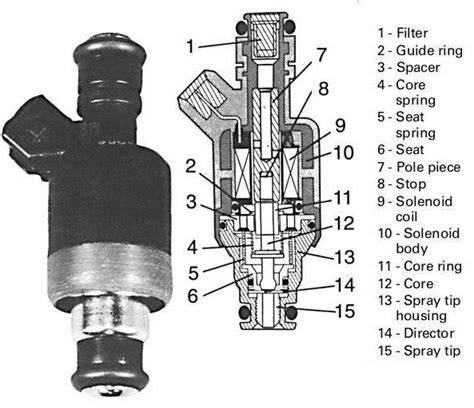

El diseño y desarrollo de prototipos electromecánicos para la evaluación y limpieza de inyectores de gasolina es una respuesta directa a la demanda del mercado. Estos prototipos buscan simular las variables críticas que influyen en el funcionamiento de un vehículo: la presión del combustible y los pulsos eléctricos de inyección. Para la evaluación de los inyectores, se emplean pruebas estandarizadas como:
- Prueba de goteo: Evalúa la estanqueidad del inyector cuando no está activado.
- Prueba de pulverización: Analiza la calidad del patrón de rociado del combustible, crucial para una combustión eficiente.
- Prueba de flujo de inyección: Mide la cantidad de combustible inyectado en un período determinado, asegurando la dosificación correcta.
Los resultados obtenidos de estas pruebas son fundamentales para diagnosticar el estado del inyector. La referencia de la medida del flujo de inyección, por ejemplo, permite comparar el rendimiento del inyector con las especificaciones del fabricante.
Un enfoque más avanzado en el diseño de bancos de pruebas para inyectores de gasolina es el desarrollo de sistemas con control secuencial. Estos bancos están diseñados para generar pulsos digitales secuenciales, replicando el orden de inyección de un motor de gasolina, típicamente de cuatro cilindros. El circuito electrónico para lograr esto puede incorporar diversos componentes como resistencias, transistores y diodos, integrados en una estructura de banco de pruebas.
La estructura de estos bancos de pruebas debe considerar no solo la funcionalidad electrónica sino también la robustez mecánica. El análisis de costos de fabricación, incluyendo materiales, adquisición de componentes, mano de obra y costos de maquinaria, es una parte integral del proceso de desarrollo. La simplicidad del diseño y la facilidad de operación son características deseables para hacerlos accesibles tanto a técnicos mecánicos como electrónicos.
Bancos de Entrenamiento y Capacitación en Sistemas de Inyección
Más allá de la reparación y el diagnóstico, existe una necesidad de bancos de entrenamiento que faciliten la capacitación en sistemas de inyección diésel y gasolina, tanto multipunto como monopunto. Estos bancos didácticos permiten a los estudiantes familiarizarse con los diferentes componentes, su funcionamiento, misión y características.
La construcción de estos bancos de entrenamiento implica una descripción detallada de los elementos que componen los motores, incluyendo partes fijas y móviles, así como sistemas de alimentación, encendido, lubricación y refrigeración. La validación de las estructuras mediante software de diseño, como Autodesk Inventor, y el reacondicionamiento de motores, que abarca desarmado, comprobaciones, armado, instalaciones eléctricas y programación de la ECU, son pasos cruciales en su desarrollo. El material didáctico asociado, a menudo elaborado con herramientas informáticas como PowerPoint, Adobe Reader y Windows Movie Maker, complementa la experiencia de aprendizaje.
TIPOS DE INYECCION | MULTIPUNTO, MONOPUNTO, DIRECTA, INDIRECTA
Diagnóstico de Sistemas de Inyección Diésel Common Rail
El diagnóstico de sistemas de inyección diésel Common Rail presenta desafíos particulares debido a la alta presión de operación y la precisión requerida. Para abordar esta necesidad, se han diseñado y construido bancos de prueba específicos para inyectores electrónicos diésel Common Rail. Estos bancos son capaces de realizar pruebas a múltiples inyectores simultáneamente (por ejemplo, cuatro inyectores a la vez) y generar hojas de datos con los resultados obtenidos.
Las características avanzadas de estos bancos incluyen la capacidad de realizar pruebas bajo condiciones de temperatura simuladas de un motor de combustión interna. La simulación del funcionamiento del equipo desde un computador añade un nivel de control y automatización. La seguridad y confiabilidad son primordiales, especialmente para proteger al personal que manipula el equipo y los combustibles.
El desarrollo de estos bancos de prueba para inyectores diésel Common Rail busca cubrir la demanda del mercado de un mantenimiento adecuado y eficiente. Un aspecto notable de estos desarrollos es la reducción significativa de costos en comparación con los equipos comerciales tradicionales. Por ejemplo, un banco de prueba con características similares a un modelo comercial de alto costo puede construirse con una fracción de ese precio, ofreciendo una alternativa económica para laboratorios y talleres dedicados a la reparación de sistemas de inyección.
Instrumentación y Medición en Bancos de Pruebas
La instrumentación adecuada es fundamental para el correcto funcionamiento y diagnóstico en los bancos de pruebas. La medición instantánea de la velocidad angular, por ejemplo, se utiliza en pruebas experimentales de motores de combustión interna para diagnosticar fallas. Se ha implementado para evaluar las curvas de desempeño de motores de arranque y el estado inicial de las baterías.
Un banco de pruebas didáctico basado en volante de inercia ha sido desarrollado para el diagnóstico del desempeño de motores de arranque de hasta 3 kW y arrancadores eléctricos de motores de combustión interna de hasta 3 litros de cilindrada. Las características principales de estos bancos incluyen elementos mecánicos, estructurales y accesorios, así como captadores de desplazamiento angular, corriente y voltaje de arranque, y sistemas de lectura, tratamiento y presentación de información.

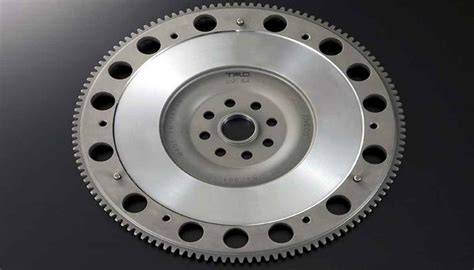

Un ejemplo de sensor utilizado es el sensor inductivo para la detección de la posición angular de un volante de inercia con corona dentada. La señal generada por este sensor es crucial para el análisis del comportamiento del motor de arranque.
Automatización y Seguridad en Bancos de Lavado de Inyectores
La automatización de bancos de lavado de inyectores es otra área de desarrollo importante, especialmente en entornos como talleres de aviación. La automatización de estos bancos, que tradicionalmente operan de forma manual, mejora la eficiencia y estandariza el proceso.
Además de la automatización, la implementación de sistemas de seguridad, como sistemas extintores de incendios, es vital. Esto se debe al uso de combustibles inflamables durante el procedimiento de lavado, lo que representa un riesgo para la salud del operario y la seguridad del taller. Las innovaciones tecnológicas, como la implementación de sistemas electrónicos, no solo facilitan el procedimiento sino que también mejoran las condiciones de trabajo, minimizando los riesgos asociados al contacto directo con el combustible.
Análisis de Fallas y Mantenimiento Predictivo
El análisis de fallas en los sistemas de inyección electrónica de combustible es un campo de estudio continuo. La identificación de las características del sistema de inyección en vehículos ligeros, donde ocurren las fallas más comunes en los inyectores, es crucial. Comprender la complejidad del análisis de fallos y su contribución al mejoramiento de la vida útil de los componentes permite proyectar tipos de mantenimiento más efectivos, incluyendo el mantenimiento predictivo.
La integración del trabajo bibliográfico basado en el análisis de fallos comunes en vehículos con sistemas de inyección electrónica proporciona una base sólida para la mejora continua de estos sistemas y las herramientas para su diagnóstico y mantenimiento.
Conclusión Parcial
La construcción de bancos de pruebas para inyectores, ya sean de gasolina o diésel, representa una inversión tecnológica fundamental para el sector automotriz. Estos bancos no solo permiten un diagnóstico preciso y eficiente de las fallas, sino que también son herramientas esenciales para la capacitación de técnicos y la mejora continua de los sistemas de inyección. La tendencia hacia la automatización, la integración de sistemas de control avanzados y la priorización de la seguridad son pilares en el desarrollo de estas tecnologías, asegurando que el mantenimiento automotriz evolucione al ritmo de la innovación vehicular. El desarrollo de soluciones costo-efectivas, sin comprometer la calidad y la funcionalidad, abre la puerta a que más talleres y laboratorios puedan acceder a estas herramientas indispensables.
