Desentrañando el Tempomat: Guía Completa para la Instalación y Diagnóstico del Control de Crucero
La instalación y el correcto funcionamiento del sistema de control de crucero, conocido comúnmente como Tempomat, puede ser un proceso complejo que a menudo presenta desafíos técnicos. Este artículo se adentra en los detalles de la conexión del Tempomat, especialmente en lo que respecta al pedal del embrague y otros sensores cruciales, utilizando información de experiencias reales para guiar tanto a entusiastas como a profesionales. Abordaremos desde la interpretación de códigos de diagnóstico hasta los pasos de instalación física, ofreciendo una perspectiva detallada para asegurar que su sistema de Tempomat funcione a la perfección.
Entendiendo los Sensores del Pedal: La Clave para el Funcionamiento del Tempomat
El Tempomat, para operar correctamente, depende de una serie de señales de entrada de diversos sensores. Uno de los puntos de confusión más frecuentes surge de la interpretación de los valores que arrojan herramientas de diagnóstico como Vag-Com. Como se ha observado, al consultar el estado de los sensores, a menudo se presentan valores binarios o códigos numéricos que requieren una comprensión precisa.
En la práctica, se ha documentado que la casilla "Brake Pedal" puede mostrar "000" cuando los pedales no están presionados. Al pisar el freno, este valor cambia a "011", y al pisar el embrague, a "100". Esta variación confirma que los sensores de los pedales de freno y embrague están siendo detectados por el sistema. Sin embargo, la ausencia de una lectura correcta, como un valor constante de "0.0" que solo cambia a "1.0" al presionar el botón "+RES", puede indicar un problema subyacente en la comunicación o en la configuración del sistema.
Un escenario común que impide el funcionamiento del Tempomat es la interpretación errónea de los sensores del pedal de freno. En algunos casos, el sistema puede registrar un estado de "circuito cerrado" para el sensor del pedal de freno (indicado por "001" en Vag-Com). Esto simula que el pedal de freno está siendo presionado de manera continua, lo cual, por diseño de seguridad, desactiva el Tempomat. Por lo tanto, es imperativo asegurar que el sistema interprete correctamente el estado de ambos pedales.
La Instalación Simplificada y la Necesidad de Sensores Adicionales
En el proceso de realizar un "swap" de motor, como la instalación de un motor 1.9 TDI en una T4, es común que el cableado original se simplifique, centrándose únicamente en la gestión del motor. Sin embargo, para que el Tempomat funcione, la centralita (ECU) requiere información adicional que puede no estar conectada por defecto.
Entre los sensores cruciales se encuentran los dos sensores del pedal de freno (uno para las luces de freno y otro con una función específica para el control de crucero), el sensor del pedal de embrague y la señal de velocidad del vehículo proveniente del cuadro de instrumentos. La falta de conexión de cualquiera de estos componentes puede ser la causa de que el Tempomat no funcione, incluso si la palanca de control está instalada y activada correctamente en la centralita.
La conexión de estos sensores a la ECU se realiza a través de pines específicos. Siguiendo una instalación documentada, se pueden identificar las siguientes conexiones:
- Pin 43 de la ECU: Conexión a la señal de velocidad del cuadro.
- Pin 20 de la ECU: Conexión al sensor de freno azul.
- Pin 33 de la ECU: Conexión a las masas de los sensores de freno y embrague.
- Pin 17 de la ECU: Conexión al sensor del pedal de embrague.
Es fundamental verificar que estas conexiones se hayan realizado correctamente y que la palanca de control del Tempomat esté en buen estado y funcione adecuadamente.
El Misterio del Pin 44: Voltaje y Circuitos
Uno de los puntos de diagnóstico más desconcertantes puede ser el pin 44 de la centralita, asociado al sensor del pedal de freno para las luces traseras. En una situación donde se sospecha un fallo, se puede observar que, incluso con el cable cortado (intentando simular un circuito abierto), la centralita sigue marcando que el pedal está pisado, indicando un circuito cerrado. Esta aparente contradicción se debe a la naturaleza del diseño del circuito.
Los 12V presentes en el cable 44 no son simplemente un voltaje constante, sino que son enviados por la ECU para detectar el estado del circuito. Cuando el circuito está cerrado (pedal de freno pisado), estos 12V circulan a través de una bombilla (que no se enciende debido a la falta de intensidad). Sin embargo, cuando el circuito se abre (pedal de freno liberado), el pin 44 recibe una señal negativa. Es esta señal negativa la que la ECU interpreta como la liberación del pedal de freno, permitiendo así el funcionamiento del Tempomat.
Consideraciones sobre el Sensor del Pedal de Embrague
La instalación del sensor del pedal de embrague a menudo genera debate. Desde una perspectiva práctica, algunos argumentan que su instalación no siempre es necesaria para el funcionamiento del Tempomat, especialmente si el objetivo es simplemente anular su función. Las razones aducidas incluyen la fragilidad de las patillas de estos sensores, que a menudo se rompen durante el desmontaje del vehículo donante, y su coste relativamente elevado para lo que es esencialmente un interruptor de seguridad.
Sin embargo, para aquellos que buscan una instalación completa y conforme a las especificaciones originales, la conexión del sensor del pedal de embrague es importante. Este sensor actúa como una medida de seguridad adicional, asegurando que el Tempomat se desactive instantáneamente al pisar el embrague, independientemente de otras señales.
Instalación del Tempomat en Viano y Vito: Pasos y Activación
La instalación del Tempomat en modelos como la Viano y la Vito (serie 639) sigue un procedimiento general que implica la compra de la palanca de control, la extracción del volante y la instalación física del componente. Sin embargo, la activación posterior es un paso crucial que a menudo requiere la intervención de un concesionario oficial o un taller especializado.
Pasos generales para la instalación:
- Adquisición de la Palanca: Se pueden encontrar referencias de palancas de Tempomat compatibles con varios modelos de Mercedes-Benz, como la Viano y la Clase C. Es importante verificar la compatibilidad de la referencia específica.
- Desmontaje del Volante: Este paso requiere precaución, especialmente al trabajar con el módulo del airbag. Se recomienda desconectar la batería y esperar un tiempo prudencial antes de proceder. El volante puede requerir fuerza para ser retirado.
- Instalación de la Palanca: La palanca se monta en la columna de dirección. En algunos casos, puede ser necesario adaptar o reemplazar la tapa de plástico de la columna de dirección para acomodar la nueva palanca.
- Conexión Eléctrica: La conexión al "bombín" de encendido o a la unidad de control del vehículo es un paso que puede ser complicado. En algunos tutoriales se sugiere desmontar el embellecedor del bombín para facilitar el acceso. También se debe verificar la conexión al cableado del sistema, como la posible conexión al número de fusible 5.
- Activación en Concesionario: La activación del Tempomat en la centralita del vehículo es un paso que, en la mayoría de los casos, solo puede ser realizado por un concesionario Mercedes-Benz. Esto se debe a que la activación a menudo requiere una conexión en línea con los servidores de Mercedes para descargar códigos de activación específicos. El coste de esta operación puede variar, pero suele facturarse por horas de mano de obra.
Mercedes Vito W639 fitting a Mercedes cruise control

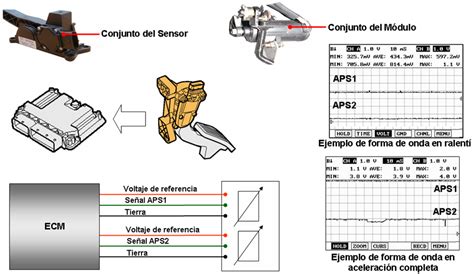

El Pedal del Acelerador: ¿Necesario o No?
Existe cierta discrepancia sobre la necesidad de reemplazar el pedal del acelerador al instalar el Tempomat. Algunos concesionarios pueden presupuestar este cambio, mientras que otros no. La experiencia práctica sugiere que, en muchos casos, el pedal del acelerador estándar funciona perfectamente con el sistema de Tempomat.
El pedal del acelerador modificado a menudo incorpora una función adicional: un "click" al ser pisado a fondo. Esta característica desactiva temporalmente el limitador de velocidad, permitiendo acelerar para realizar adelantamientos o incorporarse al tráfico. Si bien esta función puede ser conveniente, muchos usuarios encuentran que el regulador de velocidad principal es el que más utilizan y que la ausencia de esta opción en el pedal estándar no supone una gran pérdida.
Costes y Consideraciones Adicionales
El coste total de la instalación del Tempomat puede variar significativamente. La palanca de control puede adquirirse por un precio razonable en internet (aproximadamente 100€ con gastos de envío). La activación en un concesionario Mercedes-Benz puede costar alrededor de 70€ por una hora de mano de obra. Los costes adicionales pueden surgir si se requiere la carcasa de la columna de dirección o si se opta por un taller que no sea oficial.
Es importante comparar precios y servicios entre diferentes concesionarios y talleres. Al solicitar un presupuesto para la activación, se puede aprovechar para solicitar un diagnóstico general de fallos, aunque esto podría incrementar el tiempo y el coste facturado.
Resumen de Puntos Clave y Solución de Problemas
Para aquellos que enfrentan problemas con el Tempomat, es recomendable seguir un enfoque sistemático:
- Verificar la Activación en Vag-Com: Asegurarse de que el Tempomat esté activado en la centralita del motor (en "01-Engine" aparece la "G" como activado).
- Diagnosticar los Sensores de Pedal: Interpretar correctamente los valores de "Brake Pedal" y "Clutch Pedal" en Vag-Com. Confirmar que cambian de estado al presionar los pedales.
- Revisar el Cableado: Asegurarse de que todos los pines necesarios (velocidad, sensores de freno, masa, sensor de embrague) estén conectados correctamente a la ECU.
- Comprender el Funcionamiento del Pin 44: Entender que el voltaje en el pin 44 del sensor de freno es una señal de detección de circuito, no un simple voltaje constante.
- Considerar el Sensor de Embrague: Evaluar si su conexión es necesaria para el funcionamiento deseado o si se puede omitir.
- Pedal de Acelerador: Confirmar si el pedal estándar es suficiente o si se requiere uno con función de kick-down.
- Activación Final: Planificar la visita a un concesionario Mercedes-Benz para la codificación final del sistema.
Al abordar cada uno de estos puntos con diligencia, se incrementan las probabilidades de lograr una instalación exitosa y un funcionamiento fiable del Tempomat, transformando la experiencia de conducción en viajes más cómodos y relajados.
