El Conector OBD en el Renault Clio: Guía Completa para el Diagnóstico Automotriz
La reparación y el diagnóstico de vehículos modernos se han vuelto cada vez más complejos debido a la creciente integración de la electrónica. Lo que antes se resolvía con herramientas sencillas, hoy requiere equipos especializados. En este contexto, una herramienta de diagnóstico Renault se ha convertido en un elemento indispensable en cualquier caja de herramientas, especialmente para aquellos que necesitan realizar reparaciones que van más allá de lo básico. Los vehículos Renault, con una producción anual cercana a los 4 millones de unidades y una larga historia de exportación, se benefician enormemente de estas tecnologías, permitiendo una localización rápida y fiable de averías.
Orígenes y Evolución del Diagnóstico a Bordo (OBD)
El concepto de diagnóstico a bordo no es nuevo. Si bien muchos fabricantes de automóviles comenzaron a equipar sus vehículos con enchufes de diagnóstico ya en la década de 1960, permitiendo diagnósticos automatizados en talleres autorizados, fue una ley en California la que impulsó su adopción generalizada. La creciente contaminación atmosférica en las grandes ciudades californianas durante los años 80 llevó a la Junta de Recursos Atmosféricos de California (CARB) a endurecer las leyes sobre emisiones de gases de escape. La autoridad reconoció que establecer normas para vehículos nuevos no era suficiente; era crucial garantizar el cumplimiento de estas normativas a lo largo de toda la vida útil del vehículo.
Para lograrlo, se desarrolló el sistema de diagnóstico a bordo (OBD) y un dispositivo de control de los valores de los gases de escape. Se estableció una pauta para la frecuencia con la que los vehículos debían autodiagnosticarse, y se implementó una luz de advertencia roja en el salpicadero para alertar al conductor en caso de avería. La norma OBD se diseñó principalmente para monitorizar los valores de emisiones y el funcionamiento de los componentes que aseguran el cumplimiento de dichas normativas. Hoy en día, los equipos de diagnóstico modernos se conectan a este conector OBD para verificar la electrónica completa del vehículo y recuperar mensajes de avería.

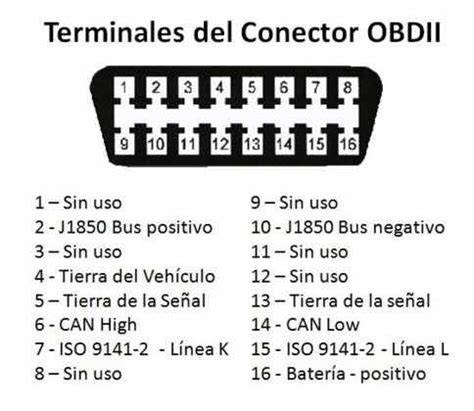

El Conector OBD en el Renault Clio: Ubicación y Protocolos

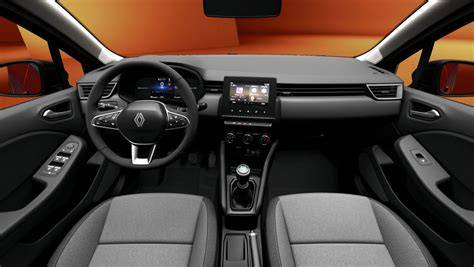

En la mayoría de los vehículos Renault, el conector de diagnóstico OBD se encuentra ubicado en la parte inferior del salpicadero, típicamente entre el volante y la puerta del conductor. Sin embargo, en algunos modelos, puede estar situado en la consola central, a la derecha del conductor. La norma exige que este conector no esté a más de un metro del asiento del conductor.
Es importante entender que no todos los vehículos más antiguos utilizan el mismo estándar OBD. Los coches europeos comenzaron a introducir la norma OBD-II, en su variante EOBD, alrededor del año 2001 para vehículos de gasolina y 2004 para vehículos diésel. Vehículos anteriores a estas fechas, aunque puedan tener un conector físico similar, utilizaban el protocolo OBD (a menudo denominado OBD-I). Por lo tanto, determinar el protocolo exacto es crucial para asegurar la compatibilidad de las herramientas de diagnóstico.
Herramientas de Diagnóstico Renault: De los Armarios a las Aplicaciones Móviles
La evolución de las herramientas de diagnóstico Renault ha sido paralela a la complejidad de los vehículos. Inicialmente, los equipos de diagnóstico originales de Renault eran voluminosos armarios equipados con ruedas, diseñados para ser trasladados dentro de los talleres. Estos primeros dispositivos ofrecían información limitada sobre el estado del vehículo y requerían técnicos especializados que asistieran a sesiones de formación para su manejo eficaz. El alto coste de estos equipos limitaba su acceso a talleres autorizados y profesionales.
Con el aumento de la electrónica en los vehículos, surgieron herramientas más accesibles para talleres independientes y particulares. Los primeros dispositivos portátiles, con pantallas integradas, ofrecían la posibilidad de consultar información y opciones de diagnóstico. Muchos de estos dispositivos, a menudo de aplicación universal con software de desarrollo propio, permiten diagnosticar vehículos de diversos fabricantes y siguen siendo una opción hoy en día, aunque pueden ser relativamente caros y complejos de manejar.
Una alternativa que ganó popularidad fue el software instalado en ordenadores portátiles. Los portátiles, con sus pantallas amplias y capacidad de procesamiento, se convirtieron en una plataforma versátil para el diagnóstico. La gama de software disponible para esta configuración es amplia, pero la necesidad de un portátil implica un coste adicional y una menor practicidad para el usuario doméstico, especialmente en entornos de taller.
La generación más reciente de equipos de diagnóstico de Renault se encuentra en las aplicaciones móviles. La potencia de cálculo y la capacidad de memoria de los smartphones modernos han alcanzado niveles que los hacen ideales para estas tareas. La principal ventaja de los smartphones radica en su portabilidad: están siempre a mano, lo que facilita el acceso a funciones de diagnóstico en cualquier momento y lugar.
El ELM327 y el Diagnóstico con Ordenadores Portátiles y Smartphones
El chip ELM327 se ha convertido en una interfaz popular, actuando como puente entre el puerto OBD del vehículo y un ordenador o dispositivo móvil. Comprar un adaptador basado en ELM327, a menudo disponible a través de plataformas de comercio electrónico, suele incluir un cable con conexión EOBD2 y el dispositivo que traduce la información de la centralita del coche. Frecuentemente, estos paquetes vienen con software gratuito como ScanTool.net, que permite visualizar y borrar códigos de avería. Si bien ScanTool.net es una herramienta básica, existen programas comerciales que incluyen bases de datos más extensas de códigos de avería, tanto genéricos como específicos del fabricante.
El ELM327 tiene la capacidad de leer todos los Códigos de Diagnóstico de Fallos (DTCs). Sin embargo, es el software OBD el que interpreta el significado de estos códigos. Los programas gratuitos pueden tener una base de datos limitada, mientras que el software comercial ofrece una cobertura mucho mayor.
Comprendiendo los Códigos de Avería (DTCs)
Para comprender correctamente el significado de los códigos de avería, es fundamental entender la arquitectura de los vehículos modernos. Se pueden utilizar hasta 100 unidades de control electrónico (ECUs) para gestionar diversas funciones, desde el motor y la seguridad hasta el confort. Estas ECUs recopilan información de sensores y, si detectan un error, generan un código de error. La gravedad del error puede influir en la reacción de otras ECUs.
Un dispositivo de diagnóstico Renault permite leer estos códigos de avería y, si es necesario, borrarlos, proporcionando al propietario una valiosa información sobre el estado de su vehículo. La norma OBD estableció los códigos de avería que un dispositivo de diagnóstico puede recuperar. En Estados Unidos, se desarrolló el DTC (Diagnostic Trouble Code), que abarca miles de mensajes de error. La estructura del DTC, con letras y dígitos, indica la naturaleza del error (general o específico del fabricante) y proporciona una identificación precisa del fallo.
La Interconexión de las ECUs y el Bus CAN
Las unidades de control electrónico ofrecen numerosas ventajas, desde la precisión en el control del motor para optimizar rendimiento, consumo y emisiones, hasta la gestión de funciones de seguridad como el ABS o los airbags, y sistemas de confort como el climatizador o el entretenimiento. Una de las capacidades más significativas de las ECUs es su habilidad para intercambiar datos entre sí. Esto se logra a través del bus CAN (Controller Area Network), una red de comunicación desarrollada por la empresa alemana Bosch AG, que es utilizada por la mayoría de los fabricantes de automóviles.
El Futuro del Diagnóstico: ¿OBD-III?
Existen rumores sobre la norma OBD-III, que supuestamente tendría la capacidad de transmitir datos a autoridades o aseguradoras a través de Wi-Fi u otros canales de comunicación. Sin embargo, la idea de que un vehículo pueda transmitir información a entidades externas ya ha generado considerable resistencia. Por ejemplo, la transmisión de datos sobre la velocidad del vehículo a una compañía de seguros podría resultar en costes más elevados para el propietario. Dada la estricta legislación de protección de datos en Europa, aún no está claro si esta norma será implementada ni cuál será su función exacta.
El Escáner OBD Carly: Una Solución Moderna
El escáner OBD Carly representa la última generación en equipos de diagnóstico. Combina las funciones esenciales de lectura y borrado de códigos de avería con diagnósticos más profundos accesibles a través de una aplicación móvil. La integración de un adaptador OBD con un dispositivo móvil, como un smartphone, aprovecha las ventajas de ambos mundos: la potencia de procesamiento y la portabilidad. Hoy en día, invertir en costosos equipos de diagnóstico tradicionales sin considerar soluciones modernas como la que ofrece Carly puede no ser la opción más eficiente.
Diagnóstico en el Clio 1: Consideraciones Específicas
Para modelos más antiguos como el Clio 1, el diagnóstico puede presentar desafíos adicionales. A diferencia de modelos posteriores que adoptaron los estándares OBD-II/EOBD, el Clio 1 podría requerir equipos específicos o adaptadores. Algunos talleres utilizaban un adaptador de 12 pines para poder leer la información de la centralita. La pregunta sobre si el conector visible cerca de los fusibles es específico de Renault y no un OBD estándar es pertinente, dado que los protocolos de comunicación varían significativamente entre modelos y años de fabricación.
El programa Renault Clip, junto con la interfaz específica, era una de las herramientas utilizadas en talleres autorizados para diagnosticar modelos como el Clio 1. Sin embargo, para usuarios que buscan una solución más accesible y adaptable a un portátil, el ELM327, combinado con software como ScanTool.net (aunque con limitaciones), representa una alternativa. Es crucial verificar la compatibilidad del ELM327 y el software con el protocolo OBD específico del Clio 1 para asegurar una lectura y borrado efectivo de los códigos de avería.
En resumen, la capacidad de diagnosticar un Renault Clio, ya sea un modelo reciente o uno más antiguo como el Clio 1, depende en gran medida de la herramienta de diagnóstico utilizada y su compatibilidad con el protocolo OBD del vehículo. Desde los voluminosos equipos de antaño hasta las sofisticadas aplicaciones móviles de hoy, la tecnología de diagnóstico automotriz ha recorrido un largo camino, democratizando el acceso a información vital para el mantenimiento y la reparación de nuestros vehículos.
