Conducciones de Agua Fría por Techo: Una Guía Detallada de Instalación y Normativa
Las instalaciones de fontanería son un componente esencial en la construcción de cualquier vivienda, ya sea en obra nueva o mediante la renovación de sistemas antiguos que han quedado desfasados. A la hora de planificar la colocación de las tuberías, existe la opción de instalarlas a través de las paredes, los suelos o, de manera cada vez más común, por el techo. La implementación de un falso techo se convierte en un requisito indispensable si se opta por esta última alternativa. Los albañiles se encargan de la construcción de este falso techo, generalmente de escayola o yeso laminado, que servirá como conducto principal para las tuberías. Posteriormente, los fontaneros se encargan de conectar la fontanería existente hasta el techo para completar la obra.
Ventajas Estratégicas de la Instalación de Fontanería por Falso Techo
Optar por una instalación de fontanería a través de un falso techo presenta una serie de beneficios significativos, especialmente en lo que respecta al mantenimiento y la detección de problemas. Una de las principales ventajas es la abarata miento de futuras reparaciones. De producirse fugas de agua, estas serán fácilmente detectables, ya que los escapes se manifestarán como goteras, permitiendo a los habitantes de la vivienda percibirlas rápidamente y, por ende, actuar con celeridad. Este aspecto es crucial para minimizar los daños estructurales y el desperdicio de agua.
Además, las tuberías expuestas pueden deteriorar la estética de una vivienda. La colocación de la fontanería en un falso techo permite que estas queden camufladas de manera óptima, preservando la integridad visual de los espacios interiores. Esta solución también evita posibles averías en las cañerías que podrían surgir si se realizan obras en las paredes, como perforaciones accidentales. Al estar protegidas dentro del falso techo, las tuberías se vuelven menos vulnerables a intervenciones imprevistas en las estructuras verticales.
Abordando la Instalación de Fontanería en Falsos Techos
La correcta ejecución de una instalación de fontanería en un falso techo exige una simplificación del recorrido de las tuberías tanto de suministro como de desagüe. La elección de materiales para las tuberías nuevas es fundamental; deben ser resistentes y duraderos, a prueba de corrosión, para así alargar su vida útil y prevenir averías problemáticas.
En cuanto a los puntos de agua, con la excepción de la ducha y la bañera, es recomendable que se conecten a un bote sifónico. Este dispositivo no solo facilita el registro y mantenimiento de la instalación, sino que también es esencial para evitar la propagación de malos olores provenientes del sistema de desagüe.

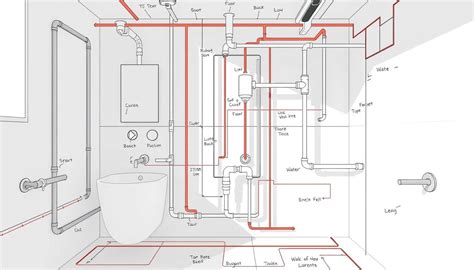

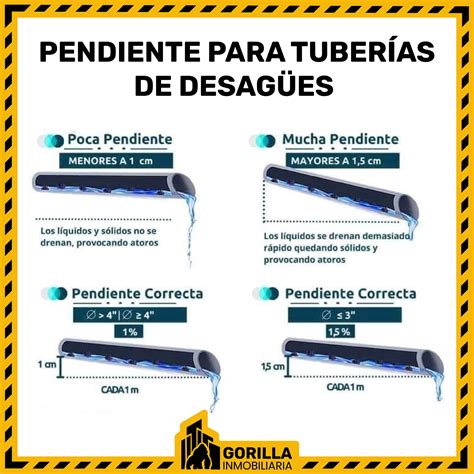

Un aspecto técnico de vital importancia en el diseño de la instalación de fontanería en el falso techo es asegurar una pendiente mínima del 2% en las tuberías de desagüe. Esta inclinación es imprescindible para evitar retenciones y atascos, garantizando un flujo constante y eficiente. Asimismo, el diámetro de las tuberías debe ser cuidadosamente considerado. En el cuarto de baño, por ejemplo, se recomienda un diámetro mínimo de 20 milímetros para el suministro de agua fría y caliente.
Para una protección adicional, es muy recomendable que las tuberías vayan envueltas en un tubo exterior corrugado. Este recubrimiento actúa como una barrera eficaz contra la formación de condensaciones y humedades, fenómenos que pueden deteriorar las tuberías y las estructuras circundantes, además de provocar la proliferación de moho.
Si bien la colocación de tuberías sobre el techo puede presentar un desafío estético, la construcción de un falso techo las oculta por completo, ofreciendo una solución integral. En ausencia de un falso techo, se podrían emplear rodapiés y adornos de escayola para disimular y embellecer las conducciones. Sin embargo, el falso techo proporciona la máxima discreción y una integración estética superior.
Sistemas de Distribución de Tuberías en Falsos Techos
A la hora de planificar la distribución de las tuberías dentro de un falso techo, se presentan dos enfoques principales:
Red Ramificada: Este sistema se caracteriza por tuberías de distribución de agua que parten de puntos iniciales clave, como la llave de corte general o el calentador (en el caso del agua caliente). El agua fría y caliente cuentan con tubos exclusivos para cada una, distribuyéndose por toda la vivienda. Estas tuberías principales presentan derivaciones estratégicas para abastecer de agua potable a cada sanitario. Comúnmente, estas dos tuberías principales se ubican en los techos de los pasillos y desde allí se ramifican hacia cada habitación. Una ventaja de este sistema es que garantiza una menor longitud total de los tubos, lo cual es especialmente ventajoso si se utilizan materiales costosos como el cobre. El principal inconveniente reside en la necesidad de realizar numerosas operaciones para la instalación de las derivaciones, lo que implica un mayor volumen de trabajo manual.
Red por Colectores: Este sistema se basa en un colector central del cual parten, de forma individual, ramales independientes hacia cada cuarto húmedo o punto de consumo. A diferencia de la red ramificada, no existe una tubería principal única; cada cañería se origina directamente desde el colector. Este sistema minimiza la cantidad de bifurcaciones y derivaciones, reduciendo así la probabilidad de puntos críticos susceptibles a fugas de agua. No obstante, la red por colectores implica un mayor consumo de metros de tubería, lo que a menudo lleva a la elección de materiales más económicos, como las tuberías de plástico. Estas tuberías circularán por el falso techo y descenderán verticalmente hasta cada punto de suministro deseado.
¿Qué tubería debes elegir en tu casa PVC, CPVC, PPR, COBRE ¿Cuál es mejor? ¿Cuál es la peor?
Normativa y Dimensionamiento de Instalaciones de Suministro de Agua
La correcta ejecución de las instalaciones de suministro de agua está regida por normativas específicas que buscan garantizar la seguridad, la eficiencia y la calidad del servicio. Las exigencias mínimas en España están establecidas en el Código Técnico de la Edificación (CTE), concretamente en su sección HS-4 (Suministro de agua), y en el Reglamento de Instalaciones Térmicas de los Edificios (RITE).
Estas reglamentaciones establecen, entre otros aspectos técnicos, que el suministro de agua debe ser continuo e ininterrumpido, cumpliendo con ciertos parámetros de calidad que aseguren el buen funcionamiento y la adecuada utilización del agua por parte de los distintos equipos instalados en los puntos de consumo.
Cálculo y Dimensionado de la Instalación de Suministro de Agua según CTE DB-HS-4
El proceso de cálculo y dimensionado de una instalación de suministro de agua es un paso crucial para asegurar que se cumplan los requisitos normativos y funcionales. A continuación, se detalla un enfoque paso a paso, utilizando un ejemplo práctico:
1. Propuesta del Enunciado de un Cálculo:Se propone el cálculo de la instalación de suministro de agua en un edificio de viviendas compuesto por 5 plantas, con 4 viviendas por planta. La altura entre forjados de cada planta es de 3 metros. La presión de suministro de la compañía es de 3 bar (equivalente a 10.2 metros de columna de agua - m.c.a.). Se asume una acometida hasta una batería de contadores divisionarios, desde donde parte una tubería hacia cada vivienda. Se optará por tuberías plásticas de PE-X (polietileno reticulado) para la instalación interior y los montantes.
2. Definición de Condiciones Generales para el Cálculo:
- Caudal Máximo por Tramo: Se determina sumando los caudales de los puntos de consumo alimentados por el mismo tramo, de acuerdo con la tabla 2.1 del CTE DB-HS-4, que especifica los caudales mínimos de diseño.

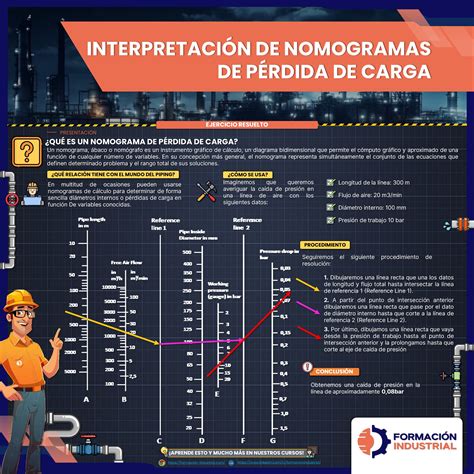

- Factor de Fricción y Pérdida de Carga: Se calcularán mediante ábacos o software especializado, un paso común a la mayoría de los métodos de cálculo.
- Esquema de la Instalación: Es fundamental realizar un boceto o esquema detallado de la instalación para visualizar los tramos y puntos de consumo.
3. Determinación del Caudal Estimado de Consumo:La tabla 2.1 del CTE DB-HS-4 proporciona los caudales unitarios para diferentes aparatos. El caudal máximo de cada tramo se obtiene de la suma de estos caudales, aplicando factores de simultaneidad según la cantidad de aparatos.
4. Selección de Velocidad y Diámetro de Tuberías:Para tuberías plásticas como el PE-X, se suele seleccionar una velocidad de flujo en torno a 2.2 m/s. Es importante recordar que una mayor velocidad de flujo, si bien puede resultar en un menor diámetro de tubería, también incrementa las pérdidas de presión lineal y puede generar mayor ruido en la instalación. Por el contrario, una menor velocidad implica diámetros mayores y menores pérdidas de presión, resultando en un funcionamiento más silencioso.
5. Cumplimiento de Mínimos y Selección de Diámetros Comerciales:Se deben cumplir unos mínimos de diámetro para las derivaciones a los cuartos húmedos y los ramales de enlace, especificados en la tabla 4.2 del CTE. A partir de estos diámetros interiores mínimos calculados, se consultan los catálogos de los fabricantes para seleccionar el diámetro comercial inmediatamente superior. Es crucial tener en cuenta que los fabricantes proporcionan diámetros exteriores y espesores de pared. Para la acometida, se suele emplear material de PE, con un diámetro mínimo calculado, por ejemplo, de 41.87 mm.
6. Verificación de Velocidades y Pérdidas de Carga:Una vez seleccionadas las tuberías con diámetros comerciales, se verifica que las velocidades de flujo se mantengan dentro de los rangos recomendados utilizando ábacos o software. Posteriormente, se calculan las pérdidas de carga totales en cada tramo, sumando las pérdidas por fricción lineal y las pérdidas "por accidentes" (codos, válvulas, tes, etc.).
7. Cálculo de Presión Final y Necesidad de Grupo de Presión:La presión final en el punto de consumo más desfavorable se calcula restando las pérdidas de carga totales de la presión de suministro inicial. Por ejemplo, si la presión de suministro es de 3 bar (30.6 m.c.a.) y las pérdidas de carga acumuladas en el tramo más desfavorable (ubicado en la planta 5) son de 18 m.c.a. (15 m.c.a. por tramos + 3 m.c.a. por contador divisionario), la presión final sería de 12.6 m.c.a. (aproximadamente 1.23 bar). Si esta presión final es inferior a la requerida por la normativa (generalmente entre 1.5 y 5 bar en los puntos de consumo), se hace necesaria la instalación de un grupo de presión. Este sistema auxiliar ayuda a vencer las pérdidas de carga y a asegurar que los puntos de consumo reciban la presión adecuada.
Consideraciones Adicionales en el Dimensionado
- Suministro de Agua Fría (AFS) y Agua Caliente Sanitaria (ACS): Al dimensionar los montantes de las viviendas y del edificio, no se deben sumar los caudales de los aparatos de ACS a los de AFS (según tabla 2.1 del HS-4). Se asume que, si se está consumiendo AFS, no se está consumiendo ACS simultáneamente, por lo que se contabiliza solo uno de los consumos para estos efectos de cálculo.
- Materiales de Tubería: En instalaciones hidráulicas residenciales y comerciales, se utilizan comúnmente tuberías de CPVC, PVC, PEX o cobre. La selección adecuada del material es clave para garantizar un suministro eficiente y duradero.
- Cobre: Es impermeable y resistente a bacterias, lo que lo convierte en una opción segura para transportar agua potable.
- CPVC (Cloruro de Polivinilo Clorado): Materiales como FlowGuard® CPVC son excelentes para suministro de agua fría y caliente debido a su resistencia térmica, durabilidad y seguridad.
- PEX (Polietileno Reticulado): Su flexibilidad permite doblarlo alrededor de esquinas y obstáculos, reduciendo la necesidad de uniones y, por tanto, posibles puntos de fuga.
- PVC (Policloruro de Vinilo): Es una tubería plástica ligera, resistente a productos químicos y fácil de manejar.
¿Es Obligatorio Instalar las Tuberías de Agua por el Techo?
La pregunta sobre si existe una normativa que obligue a instalar las tuberías de suministro de agua por los techos o paredes, en lugar de por los suelos, surge con frecuencia. Si bien no hay una norma explícita que obligue a una u otra opción de manera generalizada a nivel nacional, la tendencia y la recomendación técnica apuntan hacia la instalación por el techo.
La principal justificación para esta preferencia radica en que, en caso de producirse fugas, el usuario que "provoca" el problema sería el primer afectado, minimizando así los daños a terceros y facilitando la reparación. Esta disposición se alinea con el principio de minimizar riesgos y facilitar el mantenimiento.
El Código Técnico de la Edificación (CTE), en su sección HS-4, se centra en garantizar la calidad del suministro y la salubridad, pero no dicta explícitamente la ubicación de las tuberías. Sin embargo, la lógica de la instalación por el techo se considera una buena práctica para evitar que una fuga en una vivienda afecte a las de los pisos inferiores o a elementos estructurales comunes.
En el pasado, la Orden de 9 de diciembre de 1975 por la que se aprobaban las Normas Básicas para instalaciones interiores de suministro de agua pudo haber influido en ciertos criterios de instalación, pero las normativas actuales son las que rigen el diseño y ejecución.
La idea de evitar "retornos a la red" se aborda mediante el uso de válvulas antirretorno, las cuales impiden que el agua fluya en sentido contrario. La ubicación de las tuberías (arriba, abajo o por la pared) no es el único factor determinante para prevenir estos retornos.
El Debate sobre la Instalación por el Techo y los Sistemas de Ahorro de Agua
La discusión sobre la ubicación de las tuberías a menudo se cruza con innovaciones para el ahorro de agua. Un ejemplo mencionado es un invento español diseñado para reducir el tiempo de espera hasta que sale el agua caliente sanitaria (ACS). Este tipo de dispositivos, a menudo, funcionan mediante la recirculación del agua fría hasta que la caliente alcanza el grifo. Para garantizar la seguridad y el correcto funcionamiento de estos sistemas, es fundamental la inclusión de válvulas antirretorno en las derivaciones de agua fría hacia la caldera, asegurando que el agua fluya en la dirección prevista y evitando mezclas indeseadas.
Estos aparatos son particularmente útiles en instalaciones que no cuentan con un sistema de recirculación de ACS convencional. En viviendas de nueva construcción, se espera que la red de retorno esté bien diseñada, especialmente si el punto de consumo está a más de 15 metros de la caldera. Sin embargo, soluciones como las descritas ofrecen una alternativa eficaz y económica.
Componentes Clave de una Instalación de Suministro de Agua
Una instalación de agua en una vivienda o edificación tiene como objetivo principal abastecer a los distintos puntos de consumo desde la red general de suministro. El suministro de agua fría, procedente de la red principal, es el encargado de llevar el agua a todos los puntos de consumo, tanto los principales de la vivienda como los servicios comunes en edificaciones (protección contra incendios, jardines, sistemas de refrigeración o calefacción).
Para asegurar una instalación segura y sin problemas, es fundamental recurrir al proyecto técnico de la obra. En proyectos de gran envergadura, el instalador debe prestar especial atención al pliego de prescripciones técnicas, que detalla los materiales, las normativas aplicables, los criterios de medición y valoración, y las condiciones de mantenimiento.
Elementos Fundamentales de la Red de Suministro
- Conducción: Se refiere al espacio físico por donde circula el agua, comúnmente conocido como tubería. En instalaciones interiores de viviendas, se utilizan materiales como el cobre o el multicapa, mientras que el uso de acero está en desuso.
- Instalación General: Discurre por los espacios comunes del edificio, conectando la acometida con la batería de contadores divisionarios a través del tubo de alimentación.
- Derivaciones Particulares: Son las tuberías que abastecen a cada vivienda. Deben ser accesibles para su manipulación y estar correctamente señalizadas en la edificación.
- Contadores Divisionarios: Son los dispositivos que miden el consumo individual de cada usuario en una edificación. Reparten de forma equitativa el consumo de agua y permiten un control individualizado.
- Válvulas: Se encuentran en la batería de contadores o en las instalaciones individuales. Algunas válvulas, como la serie SIL de Válvulas Arco con sistema antical VITAQ SYSTEM, están diseñadas para minimizar los efectos de la cal, prolongando la vida útil de la instalación.
La distribución del agua a los niveles superiores de un edificio se realiza mediante una conducción que parte de la llave de paso general o del contador hasta el nivel superior. Una instalación de agua fría es una tarea compleja que requiere técnicas profesionales y conocimientos específicos sobre aspectos como la presión del agua, la distribución, la derivación de pisos y los puntos de alimentación.
