Verificación y Ajuste de la Escuadra del Chasis de Karting: Una Guía Detallada
Antes de embarcarse en un fin de semana de competición, la revisión minuciosa del chasis de un kart es una tarea de suma importancia. Este procedimiento preventivo es crucial para mitigar la aparición de problemas que, de otro modo, podrían imposibilitar la participación en pista. Se considera absolutamente obligatorio verificar el estado del chasis y asegurar que los ángulos del tren delantero se encuentren en una posición neutra. La presencia de cualquier torsión en el chasis, comúnmente originada por impactos contra los pianos, representa un inconveniente que puede ser subsanado mediante el enderezamiento del bastidor.
El primer paso fundamental al abordar la revisión de un kart consiste en el desmontaje de los neumáticos y los cubos, tanto delanteros como traseros. Durante este proceso, es imperativo comprobar y registrar con precisión el ancho de vía. El objetivo de esta anotación es garantizar que, una vez completadas las tareas de mantenimiento y ajuste, el kart pueda ser reensamblado conservando exactamente los mismos valores de ancho de vía. Para optimizar la eficiencia y facilitar las operaciones subsiguientes, se recomienda encarecidamente el desmontaje adicional de los parachoques delantero y trasero. En lo que respecta al radiador, una simple acción de aflojar su fijación es suficiente para permitir su libre movimiento, lo cual es esencial en caso de que sea necesario realizar mediciones en la parte posterior del chasis.
Una vez que el kart se encuentra en esta configuración despojada, está preparado para ser posicionado sobre una superficie perfectamente plana. La estabilidad de la parte trasera del kart se asegura mediante la colocación del eje sobre dos soportes especializados, ubicados estratégicamente a ambos lados. Es en este punto donde entra en juego una herramienta de medición de precisión: el medidor de superficie. Este dispositivo, que funciona como un medidor de altura, se emplea para determinar la distancia entre un punto específico y un plano de referencia preestablecido.
El procedimiento de medición se inicia colocando la punta de la varilla del medidor de superficie en el punto más elevado de la sección en forma de "C" del chasis. Una vez realizada esta medición inicial, el instrumento se pone a "cero". Posteriormente, se traslada la varilla del medidor de superficie a la "C" del lado opuesto. Con esta acción, se obtiene una medición precisa de la diferencia de altura existente entre ambos lados del chasis. En un escenario hipotético, si el chasis hubiera sido previamente configurado con la "C" del lado derecho posicionada 4 mm más baja que la del lado izquierdo, esto indicaría una adaptación diseñada para favorecer el lado del chasis que soporta una mayor carga. Esta configuración particular podría ser el resultado de una optimización para un circuito donde la mayoría de las curvas se toman en sentido horario, como podría ser el caso en una carrera anterior.
La Torsión del Chasis: Identificación y Corrección
La torsión del chasis es una de las anomalías más críticas que pueden afectar el comportamiento y el rendimiento de un kart. Se produce cuando el bastidor sufre deformaciones, perdiendo su rigidez estructural original. Las causas más comunes de esta deformación incluyen colisiones con los pianos, impactos contra otros karts o incluso el estrés acumulado por el uso continuado en superficies irregulares. Una torsión, por mínima que sea, puede alterar significativamente la geometría del chasis, afectando la distribución del peso, el ángulo de las ruedas y, en consecuencia, la manejabilidad del vehículo.
La detección de la torsión del chasis requiere un enfoque metódico. Inicialmente, como se mencionó anteriormente, es vital tener el chasis libre de componentes que puedan interferir con las mediciones, como ruedas y parachoques. Una vez que el kart está sobre una superficie plana y nivelada, con el eje trasero elevado sobre soportes, se procede a utilizar el medidor de superficie. La medición de la altura de las "C" del chasis es un método directo para identificar desniveles. Si la diferencia de altura entre las "C" izquierda y derecha excede las tolerancias especificadas por el fabricante o las preferencias del piloto, es un indicio claro de torsión.
Además del medidor de superficie, existen otras herramientas y técnicas para evaluar la integridad del chasis. Un nivel de burbuja largo puede ser útil para verificar la planitud general del bastidor. También se pueden emplear galgas de espesores para detectar pequeñas deformaciones en puntos específicos. En algunos casos, una inspección visual detallada puede revelar grietas o abolladuras que sugieren una posible torsión.

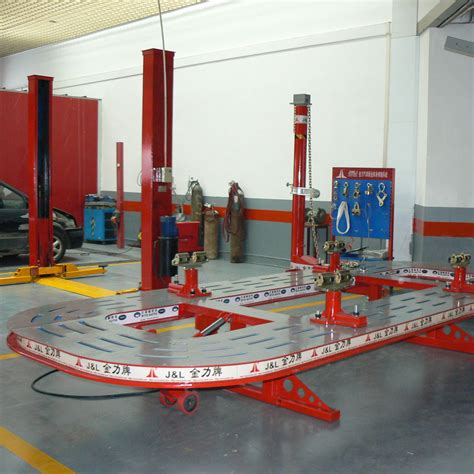

Una vez confirmada la torsión, el proceso de corrección implica el enderezamiento del bastidor. Esta es una tarea que requiere habilidad y precisión. Generalmente, se emplean prensas hidráulicas o marcos de enderezamiento específicos para aplicar fuerzas controladas y devolver el chasis a su forma original. El proceso debe ser gradual, aplicando la fuerza necesaria para corregir la deformación sin causar nuevas tensiones o debilitar el material. Es recomendable documentar las mediciones antes y después del proceso para asegurar que la corrección ha sido exitosa. En algunos casos, puede ser necesario calentar ligeramente el metal para facilitar el enderezamiento, aunque esto debe hacerse con extrema precaución para no alterar las propiedades del material.
GRAND FINALS ROTAX 2014 . Enderezado de chasis CRG
La reparación de un chasis torcido no siempre es una solución permanente. Si la deformación ha sido severa, el material puede haber sufrido un estrés considerable, y la rigidez del chasis podría verse comprometida a largo plazo. En tales situaciones, la sustitución del chasis puede ser la opción más segura y recomendable para garantizar el máximo rendimiento y la seguridad del piloto.
Ajuste del Ancho de Vía y la Batalla: Impacto en la Dinámica del Kart

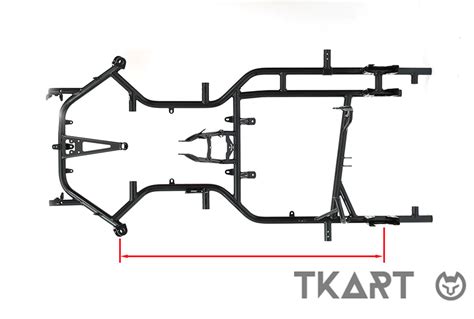

El ancho de vía y la batalla son dos parámetros geométricos fundamentales que definen la configuración de un kart y tienen una influencia directa en su comportamiento dinámico. El ancho de vía se refiere a la distancia entre los centros de las ruedas del mismo eje, ya sea delantero o trasero. La batalla, por otro lado, es la distancia entre los ejes delantero y trasero. Ajustar estos parámetros de manera adecuada es esencial para optimizar el agarre, la estabilidad y la respuesta del kart en diferentes tipos de curvas y condiciones de pista.
El desmontaje de ruedas y cubos, como se describió previamente, permite el acceso para medir y ajustar el ancho de vía. La modificación del ancho de vía se realiza generalmente ajustando la posición de los cubos de las ruedas en los ejes. Un ancho de vía trasero más amplio tiende a aumentar la estabilidad del kart, especialmente en curvas rápidas y rectas, al proporcionar una mayor base de apoyo. Sin embargo, un ancho de vía trasero excesivamente amplio puede dificultar la entrada en curva y reducir la agilidad del kart. Por el contrario, un ancho de vía trasero más estrecho puede mejorar la capacidad del kart para girar, haciéndolo más ágil en curvas cerradas, pero a expensas de una menor estabilidad en recta.
El ancho de vía delantero también juega un papel crucial. Un ancho de vía delantero más amplio puede mejorar la sensación de dirección y la respuesta al volante, proporcionando al piloto una mayor confianza en la entrada a curva. Sin embargo, al igual que con el eje trasero, un ancho de vía delantero excesivamente amplio puede generar subviraje, haciendo que el kart tienda a irse recto en las curvas. Un ancho de vía delantero más estrecho puede mejorar la facilidad de giro, pero puede resultar en una dirección menos precisa y una menor sensación de conexión con la pista.
La batalla del kart, es decir, la distancia entre los ejes, también influye en su comportamiento. Una batalla más larga generalmente confiere al kart una mayor estabilidad en línea recta y en curvas de alta velocidad, ya que el centro de gravedad se desplaza hacia atrás y el efecto de palanca es menor. Esto puede ser ventajoso en pistas rápidas. Por el contrario, una batalla más corta hace que el kart sea más nervioso y ágil, facilitando los cambios de dirección rápidos y mejorando el rendimiento en circuitos con muchas curvas lentas y cerradas. La longitud de la batalla está determinada por el diseño inherente del chasis y, en la mayoría de los casos, no es un parámetro que se ajuste de forma rutinaria como el ancho de vía. Sin embargo, algunos chasis permiten ajustes en la posición de los soportes del motor o de la dirección que pueden, en cierta medida, alterar la batalla efectiva.
La interacción entre el ancho de vía y la batalla es compleja. Un ajuste en uno de estos parámetros puede requerir ajustes compensatorios en el otro para lograr el equilibrio deseado. Por ejemplo, si se aumenta el ancho de vía trasero para mejorar la estabilidad, podría ser necesario considerar otros factores de ajuste, como la presión de los neumáticos o la configuración de la suspensión (si está presente), para evitar un exceso de subviraje.
La recomendación de desmontar los parachoques y aflojar el radiador para facilitar las mediciones en la parte trasera subraya la importancia de un acceso despejado para realizar ajustes precisos. La capacidad de mover el radiador, por ejemplo, permite acceder a puntos de medición críticos en la zona del eje trasero sin restricciones.
La Medición de Altura del Chasis: Comprendiendo la Geometría de la "C"
La geometría del chasis de un kart, particularmente la forma y la altura de sus componentes, es fundamental para su rendimiento. La mención de las "C" del chasis se refiere a las secciones curvas, a menudo en forma de U o C, que forman parte del bastidor principal. Estas secciones son críticas porque conectan diferentes partes del chasis y están diseñadas para absorber y distribuir las cargas de manera efectiva. La medición de la altura de estas "C" es una técnica avanzada para afinar la configuración del kart.
El medidor de superficie, como se describe, es una herramienta esencial para este tipo de mediciones. Su función es comparar la altura de diferentes puntos del chasis con un plano de referencia común, que en este caso es la superficie plana sobre la que se apoya el kart. Al colocar el eje trasero sobre soportes, se eleva el chasis, permitiendo que la varilla del medidor de superficie alcance las "C" sin obstrucciones.
La práctica de poner a "cero" el instrumento después de la primera medición establece un punto de referencia. Esto significa que cualquier diferencia de altura medida posteriormente se referirá a esa primera medición. Si la "C" del lado derecho se mide 4 mm más baja que la del lado izquierdo, esto indica una diferencia deliberada en la altura de estas secciones del chasis.
¿Por qué se buscaría una diferencia de altura entre las "C" de los lados derecho e izquierdo? La razón principal es la optimización del comportamiento del kart en circuitos con predominancia de curvas hacia un lado. En la mayoría de los circuitos de karting, las curvas a derechas son más numerosas o más exigentes que las curvas a izquierdas. Cuando un kart toma una curva a derechas, la carga se desplaza hacia el lado izquierdo del chasis. Al bajar la "C" del lado derecho, se modifica la distribución de la carga y la rigidez relativa del chasis.
Una "C" más baja en el lado derecho puede tener varios efectos:
- Reducción de la rigidez en torsión del lado derecho: Esto permite que el chasis se flexione un poco más en ese lado, lo que puede ayudar a que el neumático trasero derecho "se clave" mejor en el asfalto durante la curva, aumentando el agarre.
- Modificación de la carga sobre los neumáticos: Al tener un lado ligeramente más bajo, se puede influir en cómo se distribuye el peso entre los cuatro neumáticos durante la curva. El objetivo es maximizar el agarre de los neumáticos exteriores en la curva.
- Ajuste fino de la respuesta del chasis: Los ingenieros y mecánicos experimentados utilizan estas pequeñas diferencias de altura para "sentir" y ajustar la respuesta del chasis a las fuerzas G generadas en las curvas.
La cifra de 4 mm es una indicación de un ajuste específico. En la práctica, estas diferencias pueden variar desde menos de un milímetro hasta varios milímetros, dependiendo del tipo de chasis, las preferencias del piloto y las características del circuito. Este tipo de ajuste es un ejemplo de cómo se emplean técnicas de ingeniería de precisión para obtener una ventaja competitiva en el automovilismo.
La habilidad para realizar estas mediciones y comprender sus implicaciones requiere un conocimiento profundo de la dinámica del kart y experiencia práctica. No es una configuración estándar, sino un ajuste avanzado que se realiza una vez que la configuración básica del chasis es correcta y se busca un rendimiento óptimo.
Consideraciones Adicionales para la Preparación del Chasis
Más allá de la verificación de la torsión y el ajuste de la geometría, existen otros aspectos cruciales en la preparación del chasis que contribuyen a la seguridad y el rendimiento del kart. La integridad de las soldaduras, la ausencia de grietas y la correcta alineación de todos los componentes son igualmente importantes.
Inspección Visual y Táctil: Antes de cualquier medición, una inspección visual exhaustiva del chasis es fundamental. Buscar signos de fatiga del metal, grietas finas (especialmente alrededor de las uniones y puntos de soldadura), abolladuras significativas o deformaciones permanentes es el primer paso. Pasar la mano por la superficie puede ayudar a detectar irregularidades que no son visibles a simple vista.
Apriete de Tornillería: Todos los tornillos y tuercas que fijan componentes al chasis, como soportes del motor, dirección, pedales y sistemas de frenos, deben ser verificados y apretados según las especificaciones del fabricante. Un tornillo suelto puede generar vibraciones, ruidos y, en el peor de los casos, fallos catastróficos.
Alineación de la Dirección: Aunque no se aborda directamente en la información proporcionada, la alineación correcta del tren delantero (ángulos de caster, camber y toe) es vital para la dirigibilidad y la estabilidad. Un sistema de dirección bien alineado asegura que las ruedas giren de manera coordinada y que el kart responda predeciblemente a las órdenes del piloto.
Sistema de Frenos: La inspección del sistema de frenos, incluyendo discos, pastillas, latiguillos y la bomba de freno, es indispensable. Asegurarse de que no haya fugas, que las pastillas tengan suficiente material y que el pedal de freno ofrezca una respuesta firme y consistente es una cuestión de seguridad crítica.
Integridad de los Soportes: Los soportes del motor, del asiento y de otros componentes deben estar firmemente anclados y sin signos de daño. La vibración generada por el motor puede causar estrés adicional en estas áreas, por lo que su integridad es primordial.
Estado del Eje Trasero: Además de la verificación de la altura, el eje trasero debe ser inspeccionado en busca de deformaciones o grietas. Un eje trasero dañado puede comprometer gravemente la estabilidad y el control del kart.
La preparación del chasis es un proceso iterativo que combina el conocimiento técnico con la experiencia práctica. Cada detalle, desde la limpieza hasta la precisión de las mediciones, contribuye a un kart que no solo es rápido, sino también seguro y predecible en la pista. La dedicación a estos procedimientos preventivos antes de cada evento de carrera es lo que distingue a los equipos exitosos y a los pilotos que consistentemente alcanzan el podio. La comprensión profunda de cómo cada ajuste afecta la dinámica del kart permite a los equipos tomar decisiones informadas y adaptar la configuración a las demandas específicas de cada circuito y condición.
