Construcción de un Robot Seguidor de Línea: Un Proyecto Detallado para Aficionados y Estudiantes
El diseño y construcción de un robot seguidor de línea representa un proyecto fascinante y educativo, especialmente para aquellos que se inician en el mundo de la robótica. Estos robots, cuya misión principal es seguir una línea negra marcada sobre un fondo blanco, combinan principios de electrónica, programación y mecánica, ofreciendo una experiencia de aprendizaje práctica y gratificante. El presente artículo desglosa el proceso de creación de un chasis para un robot seguidor de línea, abordando desde la selección de componentes hasta la implementación de algoritmos de control.
Fundamentos del Robot Seguidor de Línea
Un robot seguidor de línea, como el propuesto en esta guía (versión 4), se basa en la detección de una línea para mantener su trayectoria. La tecnología más común para esta detección emplea sensores infrarrojos, como los populares sensores CNY70. Estos sensores emiten luz infrarroja y miden la cantidad de luz reflejada. Sobre una superficie blanca, la reflexión es alta, mientras que sobre una línea negra, la absorción de luz es mayor y la reflexión es menor. Esta diferencia en la reflectividad permite al robot identificar su posición relativa a la línea.
Los sensores se conectan a un microcontrolador, típicamente un Arduino Nano en proyectos de aficionados, a través de sus puertos analógicos. Cada sensor proporciona una lectura que el microcontrolador interpreta para determinar si el robot se está desviando de la línea. Una vez detectada una desviación, el microcontrolador ajusta la velocidad y/o dirección de los motores para corregir la trayectoria.
Diseño del Circuito Impreso y Selección de Componentes
La utilización de herramientas de diseño de circuitos impresos (PCB), como EasyEDA, facilita la creación de un diseño limpio y profesional para el robot. Un circuito impreso bien diseñado no solo mejora la fiabilidad del robot, sino que también simplifica el proceso de ensamblaje.
Los componentes esenciales para un robot seguidor de línea incluyen:

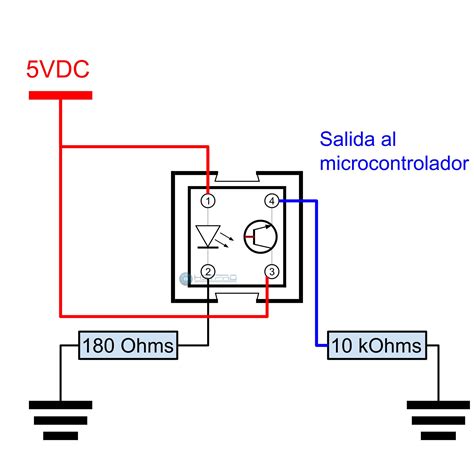

- Sensores de Línea: Múltiples sensores CNY70 (en este caso, 8) para una detección precisa. Estos se miden analógicamente, conectándose a puertos analógicos del Arduino Nano (A0 a A7).
- Microcontrolador: Un Arduino Nano es una opción popular por su tamaño compacto, bajo consumo de energía y amplia compatibilidad con librerías y software.
- Motores: Dos motores de corriente continua para la tracción del robot. Es crucial soldar los cables a los polos de los motores correctamente para asegurar su funcionamiento.
- Controlador de Motores: Un puente H (como el L298N) es necesario para controlar la velocidad y dirección de los motores de forma independiente.
- Ruedas: Fabricadas o adaptadas para proporcionar tracción. En este proyecto, se propone la fabricación de ruedas utilizando tapones de botella, lo que demuestra una solución creativa y económica.
- Fuente de Alimentación: Un porta pilas (ya sea impreso en 3D o de tipo comercial) para alimentar el Arduino y los motores. Típicamente se usan 4 pilas AA conectadas en serie.

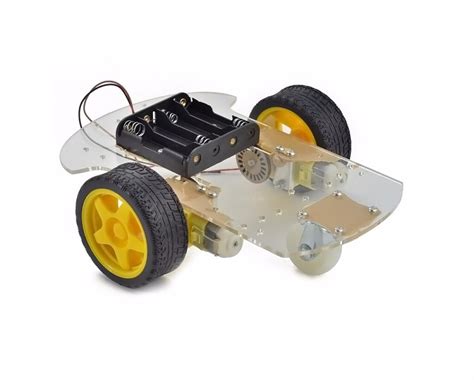

- Chasis: La estructura principal que aloja todos los componentes.
Montaje del Chasis y Componentes Mecánicos
La construcción del chasis es un paso fundamental. Puede realizarse de diversas maneras, desde el uso de placas perforadas hasta el diseño e impresión 3D de piezas personalizadas. En el caso de utilizar placas perforadas, es importante tener en cuenta la disposición de las pistas conductoras, que suelen estar unidas verticalmente.
El montaje de los motores y las ruedas requiere atención. Los cables de los motores deben soldarse a los polos, asegurando una conexión firme. Para las ruedas, la improvisación es clave. La idea de utilizar tapones de botella como ruedas es una excelente muestra de ingenio. Aunque los tapones puedan no tener un diámetro idéntico, el software del robot puede ser programado para compensar estas pequeñas diferencias, garantizando un desplazamiento estable.

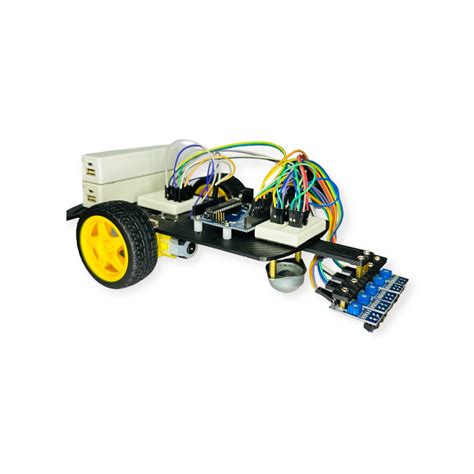

El siguiente paso es la fijación de los sensores. Estos deben montarse en la parte frontal del chasis, orientados hacia abajo, para que puedan detectar la línea. La distancia entre los sensores y la superficie es crítica para una lectura óptima.
Cableado y Conexiones Eléctricas
El cableado es un aspecto crítico que requiere precisión. Es fundamental seguir los diagramas de conexión proporcionados, teniendo en cuenta que los colores de los cables en los diagramas y en la conexión física pueden no coincidir.
- Sensores: Conectar cada sensor CNY70 a un pin analógico del Arduino Nano (A0 a A7) y a los pines de alimentación (VCC y GND).
- Motores: Conectar los motores al controlador de motores.
- Controlador de Motores: Conectar el controlador de motores al Arduino Nano (para señales de control de velocidad y dirección) y a la fuente de alimentación.
- Fuente de Alimentación: Conectar el porta pilas al sistema de alimentación del Arduino y del controlador de motores.
Se recomienda el uso de conectores o terminales para facilitar el desmontaje y la modificación posterior.
Programación y Algoritmo de Control
La programación del Arduino es el cerebro del robot. El proceso se puede dividir en varias etapas:
Calibración de Sensores: Al iniciar el programa, es esencial realizar una calibración de los sensores. El robot debe colocarse inicialmente sobre una zona blanca o de color claro uniforme. El programa leerá los valores de los sensores en esta condición y los utilizará como referencia para el blanco. Luego, se puede exponer los sensores a la línea negra para obtener el valor de referencia para el negro. Un algoritmo inicial normaliza el rango de lectura de los sensores, típicamente de 0 a 1000, donde 0 representa el fondo blanco y 1000 la línea negra. Esta normalización ayuda a que el robot sea menos sensible a las variaciones de luz ambiental.
Bucle Principal de Lectura: Una vez completada la calibración, el robot ingresa al bucle principal donde inicia el ciclo de lectura continua de los sensores.
Cálculo de la Posición: A partir de las lecturas de los sensores, se calcula la posición del robot en relación con la línea. Este valor de posición puede representarse en un rango más amplio, por ejemplo, de 0 a 7000, donde los valores más bajos indican que el robot está más cerca del sensor izquierdo y los valores más altos, más cerca del sensor derecho.
Cálculo del Error y Control PID (o P): El valor de posición se utiliza para calcular el error, que es la diferencia entre la posición deseada (generalmente el centro de la línea) y la posición actual. En este proyecto se menciona el cálculo del error proporcional (P). El control proporcional ajusta la respuesta del robot en función de la magnitud del error. Para un control más suave y preciso, se puede implementar un controlador PID (Proporcional, Integral, Derivativo), que considera el error actual, el error acumulado y la tasa de cambio del error.
- Control Proporcional (P): La salida de control es directamente proporcional al error. Si el error es grande, la corrección es grande; si el error es pequeño, la corrección es pequeña.
- Control Integral (I): Considera el error acumulado a lo largo del tiempo. Ayuda a eliminar el error estacionario, es decir, la tendencia del robot a desviarse permanentemente de la línea incluso con control P.
- Control Derivativo (D): Considera la tasa de cambio del error. Ayuda a predecir el comportamiento futuro del error y a amortiguar las oscilaciones, mejorando la estabilidad.
Control de Motores: Basado en el cálculo del error, se envían señales al controlador de motores para ajustar la velocidad y dirección de cada rueda. Por ejemplo, si el robot se desvía hacia la izquierda, el motor derecho podría acelerar o el motor izquierdo desacelerar para corregir la trayectoria.
El control de los servos, si se utilizan en lugar de motores DC, se basa en la escritura de valores en la salida PWM. Escribir 90 mantiene el servo quieto, 0 lo hace girar a máxima velocidad en un sentido, y 180 en el sentido opuesto.
CALIBRAR SENSOR DE LINEA URFI
Pruebas y Optimización
Una vez completado el montaje y la programación, es crucial realizar pruebas exhaustivas.
Prueba de Motores: Antes de cargar el programa principal, se recomienda cargar un programa de prueba específico para verificar que la etapa de los motores esté armada correctamente. Este programa simple permite comprobar que los motores giran en la dirección esperada y a la velocidad adecuada. Mauricio menciona la importancia de cargar solo el archivo principal "Robot_seguidor" y no el programa de prueba para el funcionamiento normal.
Pruebas de Sensores: Observar las lecturas de los sensores en diferentes condiciones (sobre blanco, sobre negro, en los bordes de la línea) para asegurar que están funcionando correctamente.
Pruebas de Trayectoria: Poner a prueba el robot en una pista de seguimiento de línea real. Observar su comportamiento y realizar ajustes en los parámetros del algoritmo de control (ganancias P, I, D) para optimizar su rendimiento. Es posible que se necesiten ajustes finos para compensar el peso del robot, la fricción de las ruedas o las características de la superficie.
El proceso de ajuste de los parámetros de control es iterativo. Pequeños cambios pueden tener efectos significativos en la estabilidad y la velocidad del robot. La paciencia y la experimentación son clave para lograr un seguidor de línea eficiente.
Consideraciones Adicionales y Extensiones
La flexibilidad del Arduino y la naturaleza modular de estos proyectos permiten numerosas extensiones y mejoras.
Mayor Número de Sensores: El uso de un mayor número de sensores proporciona una lectura más detallada de la posición de la línea, permitiendo al robot anticipar curvas con mayor antelación y mantener una trayectoria más suave. El uso de 8 sensores CNY70 en este proyecto es un excelente ejemplo.
Sensores de Distancia: Integrar sensores de distancia (ultrasónicos o infrarrojos) puede permitir al robot detectar obstáculos y detenerse o evitarlos.
Comunicación Inalámbrica: Añadir módulos Bluetooth o Wi-Fi permitiría la comunicación con un ordenador o dispositivo móvil para monitorear datos, controlar el robot de forma remota o incluso implementar algoritmos de control más complejos.
Detección de Cruces: Modificar el algoritmo para detectar cruces en la línea y realizar acciones específicas, como detenerse o girar en una dirección determinada.
Velocidad Variable: Implementar un control de velocidad más sofisticado que permita al robot acelerar en tramos rectos y reducir la velocidad en curvas pronunciadas.
Este proyecto, como bien se menciona, es un aporte significativo para quienes trabajan en sigue líneas y es muy bien recibido, especialmente por los jóvenes, sirviendo como plataforma para compartir conocimiento y fomentar la creatividad en el campo de la robótica. La clave del éxito radica en seguir el tutorial paso a paso y comprender cada etapa del proceso, desde el diseño del circuito hasta la implementación del código.
