El Funcionamiento Detallado del Turbocargador: Potencia y Eficiencia Optimizadas
Un motor turbocargado, comúnmente conocido como "turbo", representa un avance significativo en la ingeniería automotriz, permitiendo a los motores modernos alcanzar niveles de potencia y eficiencia previamente inalcanzables sin un aumento proporcional en su tamaño o cilindrada. Este sistema opera mediante una turbina con hélices que no solo aspira aire, sino que lo comprime antes de introducirlo en la cámara de combustión. La clave de su funcionamiento reside en que este turbocompresor es impulsado por los propios gases de escape del motor, una fuente de energía que, de otro modo, se desperdiciaría.
En contraste, un motor atmosférico obtiene el aire directamente del entorno para introducirlo en la cámara de combustión, donde se mezcla con el combustible. Un motor sobrealimentado, como el que incorpora un turbocargador, trabaja con un dispositivo que comprime activamente el aire antes de que entre en la cámara, aumentando así la presión y, consecuentemente, el rendimiento del motor.
Un Vistazo a la Historia de la Sobrealimentación
La idea de mejorar la eficiencia de los motores mediante la introducción forzada de aire no es reciente. A finales del siglo XIX, alrededor de 1885, Gottlieb Daimler presentó sus primeras patentes relacionadas con la sobrealimentación. Sin embargo, fue el ingeniero suizo Alfred Büchi quien, en 1915, mientras trabajaba para Sulzer AG, patentó un turbocompresor con un diseño muy similar a los que se utilizan en la actualidad. Büchi continuó perfeccionando sus diseños, y para 1925, ya se comercializaban motores diésel de 10 cilindros sobrealimentados con su tecnología.
Los primeros éxitos comerciales del turbocompresor comenzaron a materializarse en la década de 1960. En esta época, se demostró que era posible obtener una potencia igual o superior a la de motores más grandes y pesados, utilizando motores de menor cilindrada, más compactos y ligeros. Posteriormente, en la década de 1970, Renault desarrolló el Alpine A-442, cuyo motor sirvió de base para un monoplaza de Fórmula 1 que debutó en 1977.
Sin embargo, el uso más extendido y de mayor utilidad del turbocompresor durante el siglo pasado, especialmente hasta la crisis del petróleo, se encontró en el ámbito de la aviación. Los motores de los aviones se enfrentaban al desafío de la menor cantidad de aire disponible a las grandes altitudes de vuelo, lo que limitaba el suministro de oxígeno. En estas condiciones, el turbocompresor se convertía en un aliado indispensable, asegurando que los motores recibieran el oxígeno necesario para funcionar eficientemente. La adopción de este principio fue inicial en la Segunda Guerra Mundial con aplicaciones aeronáuticas, pues la flotilla de aviones de diversos ejércitos contaba con este tipo de mecanismo para contrarrestar la menor densidad de aire a mayor altura.
El Corazón del Sistema: Funcionamiento del Turbocompresor

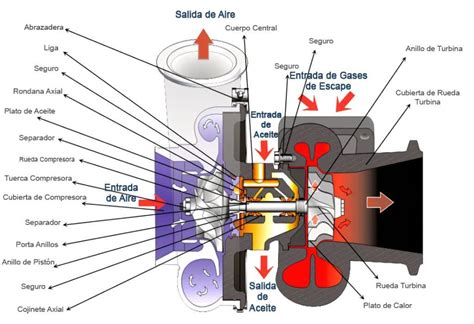

El funcionamiento de un turbocompresor es, en esencia, un ciclo inteligente de aprovechamiento de energía. El sistema consta de dos componentes principales interconectados: una turbina y un compresor, unidos por un eje común. Los gases de escape del motor, que normalmente se liberarían a la atmósfera, se dirigen hacia la turbina. La fuerza de estos gases hace girar la turbina a altas velocidades, similar a cómo el viento mueve las aspas de un molino.
Dado que la turbina y el compresor comparten el mismo eje, el giro de la turbina impulsa directamente al compresor. La función del compresor es aspirar aire fresco del exterior y comprimirlo antes de enviarlo al colector de admisión del motor. Este proceso de compresión aumenta la densidad del aire, lo que significa que una mayor cantidad de moléculas de oxígeno pueden introducirse en los cilindros del motor.
Cuando el motor opera al ralentí o a bajas cargas, los gases de escape tienen poca energía y, por lo tanto, la turbina gira a una velocidad moderada, generando una presión de sobrealimentación baja. A medida que aumenta la carga del motor y se acelera, la cantidad y la velocidad de los gases de escape se incrementan significativamente. Esto hace que la turbina gire más rápido, impulsando al compresor para que comprima el aire de admisión a una presión cada vez mayor. La presión máxima en el colector de admisión suele estar controlada, variando desde unos 0.7 bar (en aplicaciones de "bajo soplado") hasta 1.3 o 1.5 bar en turbos modernos de mayor tamaño.
El hecho de que el turbocompresor aproveche la energía de los gases de escape, que de otro modo se desperdiciaría, y no consuma potencia directa del motor, lo ha convertido en una opción más atractiva y extendida en comparación con otros sistemas de sobrealimentación, como el compresor volumétrico. A esto se suma su tamaño y peso relativamente menores.
La Válvula Wastegate: Guardián de la Presión Máxima

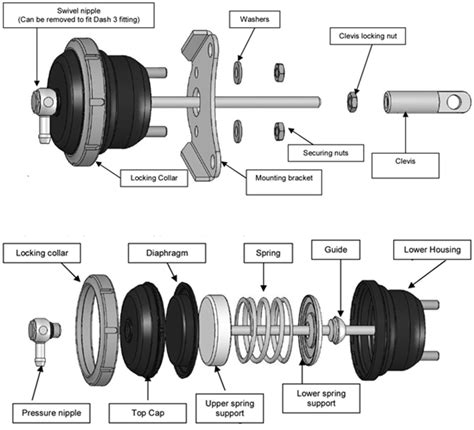

Para evitar que la presión del aire de admisión supere un nivel seguro y perjudicial para el motor, se utiliza un componente crucial conocido como válvula de descarga o wastegate. Esta válvula actúa como un limitador de presión. Está conectada al colector de admisión mediante un pequeño conducto. Cuando la presión del aire en el colector alcanza el valor máximo preestablecido por el fabricante, esta presión actúa sobre un diafragma o membrana dentro de la wastegate.
La presión empuja el diafragma, comprimiendo un muelle calibrado y abriendo un bypass. Este bypass desvía una parte de los gases de escape, impidiendo que lleguen a la turbina y, por lo tanto, reduciendo su velocidad de giro y la presión de sobrealimentación. La presión máxima de soplado puede ajustarse modificando la tensión del muelle de la wastegate. Históricamente, la manipulación de esta válvula ha sido una forma común de potenciar un motor, aunque esto a menudo se hacía en detrimento de la fiabilidad y durabilidad del sistema.
Con el avance de la electrónica automotriz y el desarrollo de unidades de control del motor (ECU) más sofisticadas, el control de la wastegate se ha vuelto electrónico. Esto mejora la fiabilidad, ya que los componentes mecánicos de la válvula estaban expuestos a altas temperaturas y deformaciones, lo que podía llevar a fallos. En los sistemas electrónicos, la ECU controla la apertura y el cierre de la wastegate según las necesidades del motor y las condiciones de conducción, permitiendo incluso trabajar temporalmente por encima de la presión máxima para obtener un impulso adicional de potencia. En estos sistemas, el tubo de conexión al colector de admisión se elimina, y la válvula puede ser operada por la misma bomba de vacío utilizada para otros componentes, como la válvula EGR.
La Válvula de Alivio: Protegiendo contra Sobretensiones
Otro componente importante en los sistemas turbo es la válvula de alivio. Su función es proteger el sistema contra sobrepresiones en el colector de admisión, especialmente cuando se produce un cierre repentino de la mariposa de admisión, como al levantar el pie del acelerador o al cambiar de marcha. Durante estos breves instantes, los gases de escape continúan impulsando la turbina, y el compresor sigue enviando aire comprimido. Sin embargo, la mariposa cerrada impide el paso normal de este aire, lo que puede generar un aumento brusco de presión.
La válvula de alivio, conectada a una toma de vacío después de la mariposa, detecta esta caída de presión (depresión) cuando la mariposa se cierra. Esta depresión activa la válvula, liberando el exceso de aire comprimido. Existen dos tipos principales de válvulas de alivio:
- Válvula Blow-off: Este tipo de válvula expulsa el aire sobrante a la atmósfera, produciendo el característico sonido "psss…" que a menudo se asocia con los coches turbo.
- Válvula Bypass: En lugar de liberar el aire al exterior, la válvula bypass reintroduce el aire comprimido en el circuito de admisión, justo después del caudalímetro. Este método es más eficiente y discreto.
La Temperatura: El Desafío Constante del Turbocompresor
La temperatura es uno de los principales enemigos del turbocompresor. Mientras que la zona del compresor opera a temperaturas del orden de los 80 °C, la turbina, al estar expuesta directamente a los gases de escape, puede alcanzar temperaturas extremadamente altas, llegando hasta los 700 °C, e incluso más en algunos motores de gasolina.
En los motores de gasolina, el problema de la temperatura es más acentuado, ya que los gases de escape son inherentemente más calientes que en los motores diésel. Para mitigar los fallos causados por la carbonización y la rotura de componentes como el eje, la turbina o los cojinetes, se emplea un sistema de refrigeración adicional. Este sistema consiste en canales internos en la carcasa del turbo por donde circula agua del sistema de refrigeración del motor, ayudando a disipar el calor.
Es crucial entender la importancia de mantener el motor en ralentí durante unos 30 a 60 segundos después de una conducción exigente, especialmente si el vehículo ha estado sometido a altas cargas. Esto permite que el aceite del turbo continúe circulando y refrigerando el componente. Si el motor se apaga inmediatamente, el aceite caliente que queda estancado en el turbo puede aumentar su temperatura y carbonizarse. Estos depósitos de carbonilla se acumulan en el eje y la turbina, provocando desequilibrios que generan vibraciones. Con el tiempo, estas vibraciones pueden causar fisuras y grietas, llevando finalmente a la rotura del turbo.
El Intercooler: Enfriando el Aire para Mayor Potencia

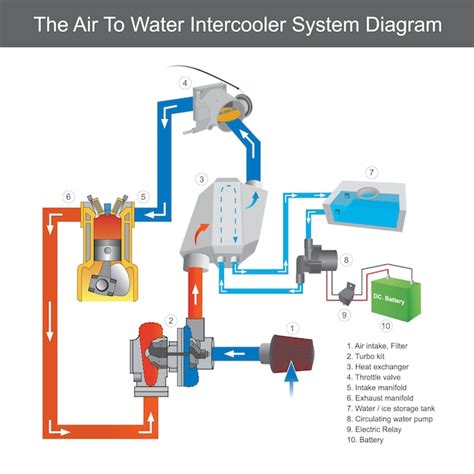

El intercooler es el último componente esencial en muchos motores sobrealimentados por turbocompresor. Técnicamente conocido como intercambiador de calor, su función es enfriar el aire de admisión que sale del turbo antes de que entre en el motor. El aire comprimido por el turbo se calienta considerablemente. Al enfriarlo, se aumenta su densidad, permitiendo introducir aún más oxígeno en los cilindros.
El intercooler funciona de manera similar a un radiador. El aire caliente del turbo pasa a través de una red de aletas y tubos, y el aire exterior que circula alrededor del intercooler (ya sea por el movimiento del vehículo o por un ventilador) absorbe el calor del aire de admisión. De esta forma, se puede reducir la temperatura del aire de admisión desde unos 100 °C hasta aproximadamente 60 °C. Esta disminución de temperatura se traduce directamente en un incremento de la potencia y el par motor, además de contribuir a una reducción del consumo de combustible y de emisiones contaminantes, como los óxidos de nitrógeno (NOx), que se producen en combustiones a altas temperaturas.
Funcionamiento del turbo intercooler en motores Diesel
Motores Turbo: Diésel vs. Gasolina
En general, los motores diésel se consideran más propicios para la instalación de turbocompresores que los motores de gasolina, al menos en teoría. Además de los problemas de sobrecalentamiento que afectan más a los motores de gasolina y que requieren sistemas de refrigeración adicionales para el turbo, los motores de gasolina pueden experimentar fenómenos de "picado" o autodetonación. Esto ocurre cuando la mezcla aire-gasolina explota antes de tiempo debido al aumento de presión y temperatura en la cámara, provocado por la sobrealimentación. Controlar la presión en el cilindro y la presión de soplado del turbo, así como mantener relaciones de compresión adecuadas, es fundamental para evitar estos problemas en motores de gasolina.
Los motores diésel, por el contrario, se adaptan mejor al uso del turbocompresor. Técnicamente, los motores diésel son de encendido por compresión. El aire que entra en los cilindros se comprime significativamente durante la carrera ascendente del pistón. Cuando el combustible diésel se inyecta en este aire caliente y a alta presión, se produce la combustión de forma espontánea. Por lo tanto, el aire comprimido por el turbo en el colector de admisión favorece aún más la compresión dentro del cilindro, lo que resulta en una combustión más eficiente y potente. Además, como se mencionó anteriormente, la temperatura de los gases de escape en los motores diésel es generalmente menor que en los de gasolina, lo que reduce el estrés térmico sobre el turbocompresor.

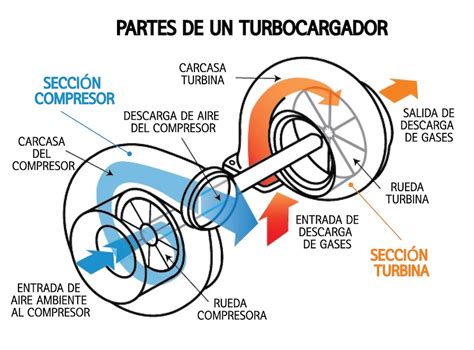

Un turbocompresor está hecho de dos secciones principales: la turbina y el compresor. La turbina consiste de la rueda de la turbina y la carcasa de la turbina. La función de la carcasa de la turbina es guiar a los gases de escape hacia la rueda de la turbina. El compresor también está formado por dos piezas: la rueda del compresor y la carcasa del compresor. El modo de acción del compresor es opuesto al de la turbina. La rueda del compresor está unida a la turbina a través de un eje de acero forjado, y mientras la turbina hace girar la rueda del compresor, el giro de alta velocidad aspira aire y lo comprime. Luego, la carcasa del compresor convierte la corriente de aire de alta velocidad y baja presión en una corriente de aire de alta presión y baja velocidad a través de un proceso llamado difusión.
La diferencia significativa entre un motor diésel con turbocompresor y un motor tradicional de gasolina de aspiración natural es que el aire que ingresa en un motor diésel se comprime antes de inyectar el combustible. El trabajo del turbocompresor es comprimir más aire que fluye hacia el cilindro del motor. Cuando el aire se comprime, las moléculas de oxígeno se amontonan más. Este aumento en el aire significa que se puede agregar más combustible para el mismo tamaño de motor de aspiración natural. Esto luego genera mayor energía mecánica y mejora la eficiencia general del proceso de combustión.
