Posicionamiento Radiográfico del Esqueleto Axial: Una Guía Exhaustiva
La radiografía del esqueleto axial constituye una herramienta fundamental en el diagnóstico por imagen, permitiendo la visualización detallada de estructuras óseas vitales como el cráneo, la columna vertebral y el tórax. La correcta ejecución de las técnicas de posicionamiento es crucial para obtener imágenes diagnósticas de alta calidad, asegurando que la información obtenida sea precisa y fiable para el profesional médico. Este artículo se adentra en las diversas posiciones radiográficas y técnicas asociadas a las principales regiones del esqueleto axial, proporcionando una visión detallada de los procedimientos y criterios de evaluación.
Radiografía de Cráneo: Explorando la Estructura Craneal

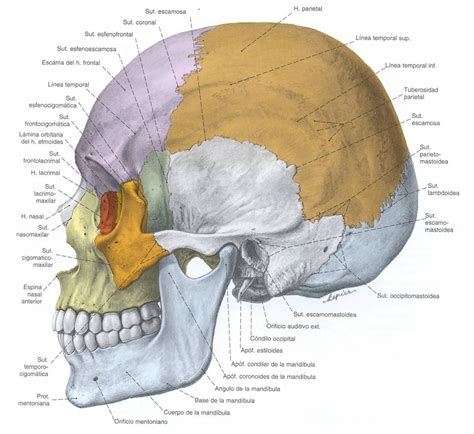

El cráneo, una estructura ósea compleja compuesta por 22 huesos (o 29, si se incluyen los huesos del oído interno y el hioides), es el principal protector del encéfalo. Se divide anatómicamente en el neurocráneo, que alberga el cerebro, y el viscerocráneo, que conforma el esqueleto facial. Las suturas, como la coronal, parietal y lambdoidea, son las articulaciones osificadas que unen estos huesos.
Proyección Anteroposterior (AP) de Cráneo
Para la proyección AP de cráneo, el paciente puede estar en posición erecta (bipedestación, sentado) o en decúbito supino. El plano medio sagital de la cabeza debe alinearse con el eje longitudinal y el centro del receptor de imagen (RI). Es fundamental flexionar las vértebras cervicales hacia adelante hasta que la línea órbitomeatal (LOM) quede perpendicular al plano del RI. El hueso occipital se apoya ligeramente contra el RI hasta que el nasión se sitúe en el centro.
- Rayos Central (RC): Perpendicular, dirigido a nivel de la glabela.
- Casete: 10x12 pulgadas.
- Orientación: Transversal.
- Distancia Foco-Imagen (DFI): 40 pulgadas.
- Técnica: 70 KvP - 20 mAs.
Estructuras Anatómicas Visualizadas: Bóveda craneal, hueso frontal, huesos de la cara, silla turca, apófisis clinoides anteriores y posteriores, dorso de la silla, porción escamosa de los huesos parietal y temporal, y el seno esfenoidal.
Criterios de Evaluación: Se deben observar las paredes anterior y laterales del cráneo. La equidistancia entre el borde lateral orbitario y el craneal en ambos lados es esencial. Las celdas etmoidales y la apófisis crista galli (aunque pueda quedar superpuesta con el dorso de la silla) deben ser visibles.

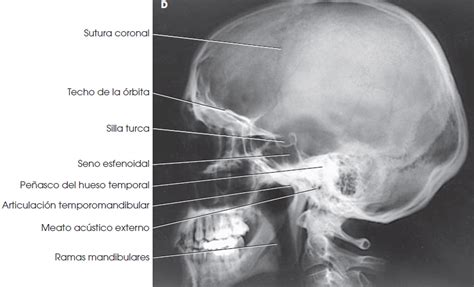

Proyección Lateral de Cráneo
La proyección lateral de cráneo permite evaluar la morfología y las relaciones espaciales de las estructuras craneales desde una vista lateral.
- RC: Perpendicular a nivel de la glabela.
- Casete: 10x12 pulgadas.
- Orientación: Longitudinal.
- DFI: 40 pulgadas.
Estructuras Anatómicas Visualizadas: Paredes laterales del cráneo, techos orbitarios, ramas ascendentes mandibulares, conductos auditivos externos (CAE) y articulaciones temporomandibulares. La silla turca, las apófisis clinoides anteriores y posteriores, y el dorso de la silla deben observarse sin rotación. Los senos esfenoidales también son visibles.
Criterios de Evaluación: Las paredes laterales del cráneo deben ser visibles. Los techos orbitarios, las ramas ascendentes mandibulares, los CAE y las articulaciones temporomandibulares deben superponerse. La silla turca y sus apófisis, junto con el dorso de la silla, deben estar bien definidos y sin signos de rotación. Los senos esfenoidales deben ser visibles.
Radiografía de Senos Paranasales (SPN): Evaluación de las Cavidades Sinusales
Los senos paranasales son cavidades aéreas dentro de los huesos del cráneo que desempeñan un papel en la humidificación del aire inhalado y en la resonancia de la voz. Su inflamación (sinusitis) es una condición común que requiere diagnóstico radiográfico.
Proyección Waters (Occipitomentoniana) de SPN
Esta proyección es óptima para visualizar los senos maxilares y evaluar su contenido.
- RC: Perpendicular al plano de la placa, saliendo por el acantión.
- Casete: 8x10 pulgadas.
- Orientación: Transversal.
- Posición: Paciente sentado o en bipedestación, con la cara dirigida al chasis vertical. El mentón se apoya sobre el chasis, y la línea órbitomeatal (LOM) forma un ángulo de 37 grados con el plano de la placa.
- DFI: 40 pulgadas.
Estructuras Anatómicas Visualizadas: Senos maxilares, senos etmoidales y senos frontales (estos últimos distorsionados).
Criterios de Evaluación: Los senos maxilares deben observarse con nitidez. Los bordes petrosos deben proyectarse por debajo de los senos maxilares. Los senos maxilares y las órbitas deben estar sin rotación. La colimación debe ser estricta. Los senos etmoidales y frontales aparecerán distorsionados, y los senos esfenoidales no se observarán.
Proyección Caldwell (Pósteroanterior con Angulación Caudal) de SPN
La proyección Caldwell es ideal para la evaluación de los senos frontales y las celdas etmoidales anteriores.
- RC: Dirigido al plano de la placa, saliendo por la nasion con una angulación de 15 grados caudales.
- Casete: 8x10 pulgadas.
- Orientación: Transversal.
- Posición: Paciente sentado o en bipedestación, con la cara y la nariz apoyadas sobre el chasis. La LOM debe ser perpendicular a la placa.
- DFI: 40 pulgadas.
Estructuras Anatómicas Visualizadas: Senos frontales, senos etmoidales anteriores.
Criterios de Evaluación: Los senos frontales, proyectados por encima de la sutura frontonasal, deben observarse sin rotación, lo cual se verifica por la simetría de las órbitas. Las celdas etmoidales anteriores deben ser visibles por debajo de los senos frontales. Los peñascos deben ocupar solo el tercio inferior de las órbitas. La colimación debe ser estricta.
Proyección Lateral de SPN
La proyección lateral de SPN proporciona una vista en perfil de las cavidades sinusales.
- RC: Perpendicular al plano de la placa, entrando 1.5-2.5 cm por detrás del canto externo de la órbita.
- Casete: 8x10 pulgadas.
- Orientación: Lateral.
- Posición: Paciente sentado o en bipedestación, con el lado afectado en contacto con el chasis. El plano sagital medio de la cabeza debe ser paralelo al plano de la placa, y la línea interpupilar perpendicular. La cabeza se flexiona hasta que la línea infraorbitomeatal (LIOM) sea paralela al eje transversal del chasis.
- DFI: 40 pulgadas.
Estructuras Anatómicas Visualizadas: Todas las cavidades sinusales (aunque puedan superponerse las de ambos lados). Los techos orbitarios y las ramas ascendentes mandibulares deben quedar superpuestos.
Criterios de Evaluación: Todas las cavidades sinusales deben ser visibles. Los techos orbitarios y las ramas ascendentes mandibulares deben superponerse. La colimación debe ser estricta.
Radiografía de Huesos Propios de la Nariz: Evaluación de Fracturas Nasales
Esta proyección se enfoca específicamente en la visualización de los huesos nasales para detectar posibles fracturas o desviaciones.
- RC: Perpendicular al plano de la placa, saliendo por un punto equidistante entre el nasión y el acantión.
- Casete: 8x10 pulgadas.
- Orientación: Longitudinal.
- Posición: Paciente en bipedestación, sentado o en decúbito prono. El plano sagital medio se alinea con la línea media. La barbilla se apoya sobre la mesa, y la LOM forma un ángulo de 37 grados con el plano de la placa.
- DFI: 40 pulgadas.
Estructuras Anatómicas Visualizadas: Tabique nasal óseo y huesos nasales.
Técnica: 50 KvP - 7 mAs.
Criterios de Evaluación en Proyección Waters Modificada (para Huesos Propios de Nariz)
- El tabique nasal óseo debe observarse sin rotación.
- Debe apreciarse una colimación estricta.
Criterios de Evaluación en Proyección Lateral de Huesos Propios de Nariz
- Ambos huesos nasales deben quedar superpuestos.
- El hueso nasal más próximo a la placa debe mostrar mejor definición.
- Deben visualizarse las partes blandas próximas a la nariz.
- Debe apreciarse la colimación estricta.
Radiografía de Columna Vertebral: Un Pilar del Cuerpo Humano

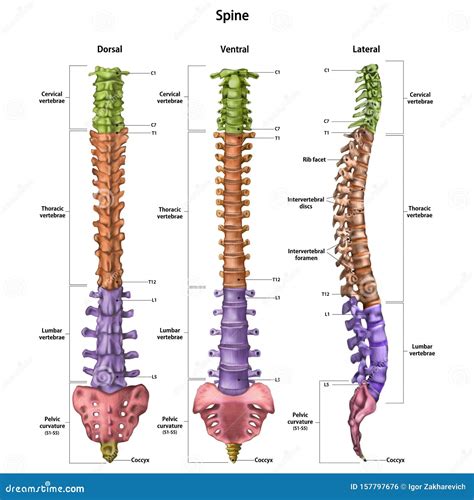

La columna vertebral, compuesta por 33-35 vértebras, es el eje principal del cuerpo. Se divide en cinco regiones: cervical, torácica, lumbar, sacra y coccígea. Las articulaciones intervertebrales permiten la movilidad y la conexión entre las vértebras.
Columna Cervical: Movilidad y Fragilidad
La columna cervical, compuesta por siete vértebras (C1-C7), es la región más móvil pero también la más vulnerable. Las vértebras C1 (atlas) y C2 (axis) presentan una anatomía atípica para permitir la rotación de la cabeza, mientras que C7 es la "vértebra prominente" por su apófisis espinosa alargada. Las vértebras C3 a C6 son consideradas típicas.
Proyección Anteroposterior (AP) de Columna Cervical
Esta proyección evalúa la alineación y la integridad de los cuerpos vertebrales cervicales.
- RC: Con inclinación cefálica de 15-20 grados, entrando a nivel de C4.
- Casete: 10x12 pulgadas.
- Orientación: Longitudinal.
- Posición: Paciente de pie o sentado, con la espalda en contacto con el sistema de parrilla. La barbilla se eleva para que la línea entre el plano oclusal y la apófisis mastoidea sea perpendicular al chasis. Si el paciente no puede elevar la barbilla, se aumenta la angulación cefálica.
- DFI: 40 pulgadas.
Estructuras Anatómicas Visualizadas: C3-C7, cuerpos vertebrales, apófisis espinosas, espacios discales intervertebrales y espacios interpediculares.
Técnica: 70 KvP - 20 mAs.
Criterios de Evaluación: Debe incluirse el área entre la base del cráneo y la primera vértebra dorsal. Los cuerpos vertebrales de C3 a C7 deben observarse sin rotación (verificado por la posición central de las apófisis espinosas). Los espacios discales e interpediculares deben estar despejados. La mandíbula y la base del cráneo generalmente se superponen sobre C1 y C2.
Proyección Lateral de Columna Cervical
La proyección lateral es esencial para evaluar la alineación de los cuerpos vertebrales y la integridad de los elementos posteriores.
- RC: Perpendicular a nivel de C4.
- Casete: 10x12 pulgadas.
- Orientación: Longitudinal.
- Posición: Paciente en decúbito supino o de pie, con el lado afectado contra el chasis. El plano sagital medio debe ser paralelo al chasis. Los hombros se ajustan en el mismo plano transversal.
- DFI: 40 pulgadas.
Estructuras Anatómicas Visualizadas: Cuerpos vertebrales y elementos posteriores en posición lateral.
Criterios de Evaluación: Los cuerpos vertebrales y los elementos posteriores deben observarse sin rotación. Las ramas ascendentes de la mandíbula deben superponerse entre sí, cerca de la columna, pero sin superponer vértebras.
Radiografias cervicales comparativas
Columna Torácica: Soporte y Protección
La columna torácica, compuesta por 12 vértebras (T1-T12), forma la caja torácica junto con las costillas. Cada vértebra torácica se articula con un par de costillas, proporcionando soporte y protección a los órganos torácicos. Presenta una curvatura cóncava hacia adelante, conocida como cifosis.
Proyección Anteroposterior (AP) de Columna Torácica
Esta proyección permite la evaluación general de la columna torácica.
- RC: Perpendicular, dirigido entre la 6ta/7ma vértebra torácica (aproximadamente 8-10 cm por debajo de la escotadura esternal).
- Casete: 14x17 pulgadas.
- Orientación: Longitudinal.
- Posición: Paciente en decúbito supino, con el plano sagital medio alineado con la línea media de la mesa. Las extremidades inferiores se flexionan si el paciente lo tolera para asegurar el contacto de la espalda con la mesa.
- DFI: 40 pulgadas.
Estructuras Anatómicas Visualizadas: Elementos posteriores (pedículos, apófisis espinosas y transversas) y espacios discales intervertebrales.
Técnica: 75 KvP - 25 mAs.
Criterios de Evaluación: Todas las vértebras torácicas deben observarse con adecuada radioopacidad. Los cuerpos vertebrales deben estar sin rotación, lo cual se verifica por la posición central de las apófisis espinosas y la equidistancia de las articulaciones esternoclaviculares.
Proyección Lateral de Columna Torácica
La proyección lateral es crucial para evaluar la alineación de los cuerpos vertebrales y la integridad de los agujeros intervertebrales.
- RC: Perpendicular, dirigido a nivel de la 6ta vértebra torácica.
- Casete: 14x17 pulgadas.
- Orientación: Longitudinal.
- Posición: Paciente en decúbito lateral, con el lado afectado contra el chasis. El plano sagital del raquis debe ser paralelo a la mesa.
- DFI: 40 pulgadas.
Criterios de Evaluación: Los cuerpos vertebrales deben observarse sin rotación (verificado por la superposición de la parte posterior de los arcos costales). Los espacios discales intervertebrales deben estar despejados, y los agujeros intervertebrales deben verse definidos.
Columna Lumbar: Soporte de Peso y Flexibilidad
La columna lumbar, conformada por cinco vértebras (L1-L5), es la región más robusta y soporta la mayor parte del peso corporal. La vértebra L5 se articula con el sacro.

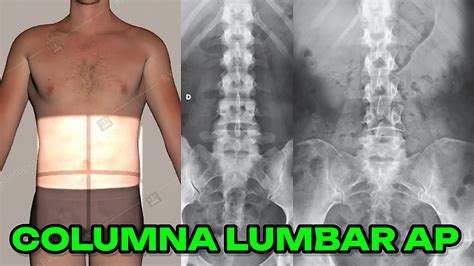

Proyección Anteroposterior (AP) de Columna Lumbar
Esta proyección permite la evaluación de la alineación y la morfología de las vértebras lumbares.
- RC: Perpendicular, dirigido a la tercera vértebra lumbar (aproximadamente 2.5 cm por encima de la cresta ilíaca).
- Casete: 14x17 pulgadas.
- Orientación: Longitudinal.
- Posición: Paciente en decúbito supino, con el plano sagital medio alineado con la línea media de la mesa. Las extremidades inferiores se flexionan para reducir la lordosis lumbar y asegurar el contacto de la espalda con la mesa.
- DFI: 40 pulgadas.
Estructuras Anatómicas Visualizadas: Cuerpos vertebrales lumbares, apófisis espinosas y transversas, espacios discales intervertebrales, y la articulación lumbosacra.
Técnica: 75 KvP - 25 mAs.
Criterios de Evaluación: Todas las vértebras lumbares deben observarse sin rotación (verificado por la posición central de las apófisis espinosas y la equidistancia de las crestas ilíacas). Los espacios discales deben estar despejados. La articulación lumbosacra debe ser visible.

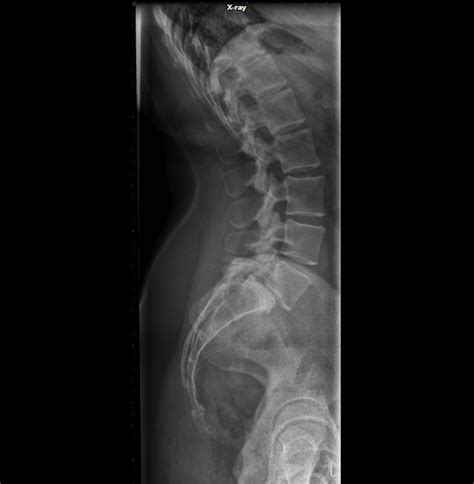

Proyección Lateral de Columna Lumbar
La proyección lateral es fundamental para evaluar la lordosis lumbar, la alineación de los cuerpos vertebrales y la integridad de los pedículos.
- RC: Perpendicular, dirigido a la tercera vértebra lumbar (aproximadamente 2.5 cm por encima de la cresta ilíaca).
- Casete: 14x17 pulgadas.
- Orientación: Longitudinal.
- Posición: Paciente en decúbito lateral, con el lado derecho o izquierdo en contacto con el chasis. El plano sagital del raquis debe ser paralelo al plano de la mesa. Las extremidades inferiores se flexionan para mayor comodidad y estabilidad.
- DFI: 40 pulgadas.
Estructuras Anatómicas Visualizadas: Cuerpos vertebrales lumbares en perfil, pedículos, apófisis espinosas y agujeros intervertebrales.
Criterios de Evaluación: Los cuerpos vertebrales deben observarse sin rotación. La lordosis lumbar debe ser visible. Los pedículos deben observarse como estructuras bien definidas y simétricas en cada vértebra. Los agujeros intervertebrales deben estar despejados.
Radiografía de Tórax: Evaluación de la Cavidad Torácica
La radiografía de tórax es una de las exploraciones más comunes en medicina, proporcionando información vital sobre los pulmones, el corazón, las estructuras óseas del tórax y la pleura.

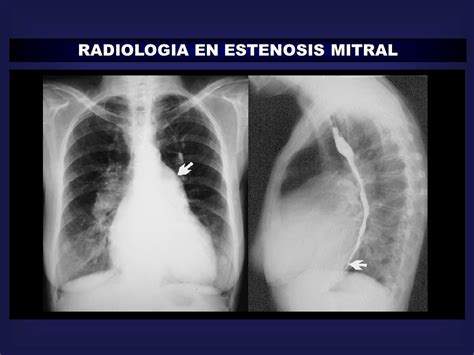

Proyección Posteroanterior (PA) de Tórax
La proyección PA es la más utilizada para la evaluación del tórax, ya que minimiza la magnificación de las estructuras cardíacas.
- RC: Perpendicular, dirigido al centro del tórax, a nivel de las escápulas.
- Casete: 14x17 pulgadas.
- Orientación: Longitudinal.
- Posición: Paciente de pie, con el pecho en contacto directo con el chasis. Los hombros se rotan hacia adelante para separar las escápulas de los campos pulmonares. El paciente debe inspirar profundamente y mantener el aire.
- DFI: 72 pulgadas (para minimizar la magnificación cardíaca).
Estructuras Anatómicas Visualizadas: Campos pulmonares, silueta cardíaca, mediastino, cúpulas diafragmáticas, clavículas, costillas y columna torácica.
Técnica: 110-120 KvP - 2-5 mAs (en radiografía digital, los parámetros pueden variar).
Criterios de Evaluación: Deben visualizarse al menos 9-10 arcos costales posteriores por encima del diafragma. Las escápulas deben estar fuera de los campos pulmonares. La silueta cardíaca debe tener un tamaño normal (aproximadamente la mitad del diámetro torácico). El paciente debe haber realizado una inspiración adecuada.
Proyección Lateral Izquierda de Tórax
Esta proyección complementa la vista PA, permitiendo evaluar la profundidad de la cavidad torácica y la posición de las estructuras posteriores.
- RC: Perpendicular, dirigido al centro del tórax, a nivel de las escápulas.
- Casete: 14x17 pulgadas.
- Orientación: Longitudinal.
- Posición: Paciente de pie, con el lado izquierdo del tórax en contacto con el chasis. Los brazos se elevan por encima de la cabeza. El paciente debe inspirar profundamente.
- DFI: 72 pulgadas.
Estructuras Anatómicas Visualizadas: Estructuras posteriores del tórax, cúpulas diafragmáticas, silueta cardíaca, aorta, tráquea y bronquios.
Criterios de Evaluación: Las estructuras posteriores del tórax deben estar bien definidas. Las cúpulas diafragmáticas y las estructuras mediastínicas deben ser visibles. La profundidad de la cavidad torácica debe ser evaluada correctamente.
Radiografía de Tórax en Decúbito Supino
Esta proyección se realiza habitualmente en pacientes que no pueden adoptar la posición de pie, como aquellos en la unidad de cuidados intensivos (UCI) o en condiciones clínicas desfavorables.
- RC: Anteroposterior (AP), dirigido al centro del tórax.
- Casete: 14x17 pulgadas.
- Orientación: Longitudinal.
- Posición: Paciente en decúbito supino. El haz de rayos X incide de anterior a posterior.
- DFI: Aproximadamente 1 metro.
Consideraciones: En esta proyección, la magnificación de la silueta cardíaca es mayor debido a la menor distancia foco-imagen. La evaluación de los derrames pleurales puede ser menos precisa. Es crucial una técnica adecuada para minimizar los artefactos y obtener la mejor calidad de imagen posible en condiciones limitadas.
La correcta aplicación de estas técnicas de posicionamiento radiográfico no solo asegura la obtención de imágenes diagnósticas de alta calidad, sino que también minimiza la dosis de radiación recibida por el paciente y el personal. La comprensión detallada de la anatomía y la aplicación rigurosa de los protocolos son pilares para una práctica radiológica segura y efectiva.
