El Chasis: La Columna Vertebral Invisible del Vehículo
En el complejo mundo de la automoción, existen componentes que, aunque fundamentales para el funcionamiento y la seguridad de un vehículo, a menudo pasan desapercibidos para el público general. Uno de estos elementos cruciales es el chasis, la estructura que, de manera análoga al esqueleto humano, soporta y conecta todas las partes de un automóvil, SUV o camión. A pesar de su vital importancia, es común la confusión entre el chasis y la carrocería, dos partes que, si bien trabajan en conjunto, desempeñan roles distintos y poseen características únicas. Comprender la naturaleza y la función del chasis es adentrarse en el corazón de la ingeniería automotriz y desvelar la base sobre la cual se asienta la experiencia de conducción.
¿Qué es el Chasis? Definición y Estructura

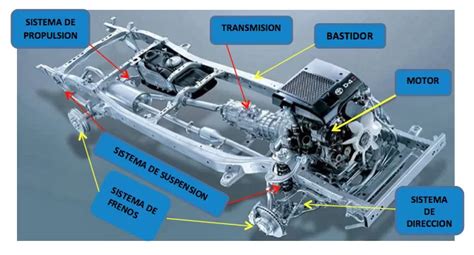

El chasis de un coche se define como la estructura o esqueleto metálico sobre el cual se asientan y conectan todos los componentes mecánicos y estructurales del vehículo. Es, en esencia, la base sobre la que se construye el resto del automóvil. Esta estructura es responsable de soportar las tensiones y esfuerzos generados tanto cuando el vehículo está detenido como en movimiento, incluyendo las derivadas de aceleraciones, frenadas y las irregularidades del terreno. Rafael Soriano, asesor técnico del RACE, lo describe como la "estructura principal de un coche que soporta todos los elementos; aquí se incluyen el motor, la amortiguación, los frenos, la transmisión, los asientos, etc.".
Técnicamente, el chasis también se conoce como "marco" o "bastidor". El bastidor, considerado la pieza más importante dentro del chasis, es una estructura compuesta por largueros (vigas longitudinales) y travesaños (vigas transversales) que sirven como soporte principal para fijar todas las piezas y elementos mecánicos del vehículo. Esta red de soportes no solo conforma el esqueleto del automóvil, sino que también se integra íntimamente con otras partes esenciales como el motor y la transmisión, asegurando su correcta ubicación y funcionamiento.
La misión principal del chasis es doble: por un lado, proporcionar la rigidez y la resistencia necesarias para soportar la carga total del vehículo, incluyendo la carrocería, los pasajeros, el equipaje y todos los sistemas mecánicos; por otro lado, y de vital importancia, salvaguardar la seguridad de las personas que viajan en el coche. En este sentido, el chasis es un elemento clave en las pruebas de seguridad, como las de EuroNCAP, donde se evalúa su capacidad para absorber impactos en colisiones frontales o laterales y proteger a los ocupantes.
Funciones Clave del Chasis
El chasis desempeña una serie de funciones esenciales que garantizan la operatividad, la seguridad y la estabilidad de un vehículo:
- Soporte Estructural: Proporciona la base y la rigidez necesarias para soportar el peso de la carrocería, el motor, la transmisión, los ejes, la suspensión, los ocupantes y la carga.
- Conexión de Componentes: Sirve como punto de anclaje para todos los sistemas mecánicos y eléctricos del vehículo, asegurando su correcta alineación y funcionamiento. Esto incluye la conexión de las cuatro ruedas y el sistema de dirección.
- Absorción de Esfuerzos: Está diseñado para soportar y absorber las tensiones y vibraciones generadas por la conducción, como las aceleraciones, las frenadas, las curvas y las irregularidades del terreno. La torsión generada tanto en coches de tracción delantera como trasera debe ser absorbida por el chasis.
- Ubicación de Sistemas: Define el espacio y la disposición para el montaje de diversos anexos y sistemas del vehículo, como el motor, la transmisión, los sistemas de frenado, la dirección, la batería y los asientos.
- Seguridad Pasiva: En caso de accidente, el chasis está diseñado para deformarse de manera controlada, absorbiendo la energía del impacto y minimizando la intrusión en el habitáculo, protegiendo así a los ocupantes.
- Estabilidad y Maniobrabilidad: Contribuye significativamente a la estabilidad del vehículo en diversas condiciones de conducción y a su capacidad de respuesta ante las órdenes del conductor a través del sistema de dirección.
Tipos de Chasis: Diversidad Estructural para Distintas Necesidades
La ingeniería automotriz ha desarrollado una variedad de tipos de chasis, cada uno adaptado a propósitos específicos, buscando optimizar la resistencia, el peso, el costo y la funcionalidad. Los fabricantes de vehículos, como Ford, utilizan diferentes configuraciones según el tipo de vehículo, ya sea un turismo, una furgoneta o un vehículo comercial.

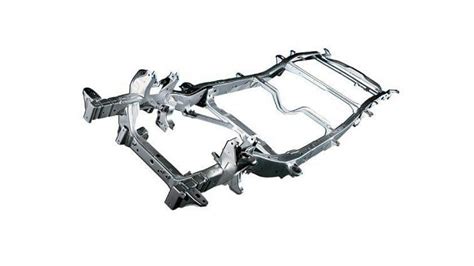

1. Chasis de Escalera (o Independiente)
También conocido como chasis independiente, este tipo se caracteriza por estar formado por dos vigas longitudinales gruesas, unidas por travesaños transversales, formando una estructura visualmente similar a una escalera. Este diseño es típico de vehículos comerciales pesados, como camiones y autobuses, así como de muchos todoterrenos. Su robustez intrínseca le permite soportar cargas muy pesadas y operar en terrenos difíciles. El habitáculo y la carrocería se montan sobre esta base, y cuenta con soportes específicos para los demás elementos del vehículo.

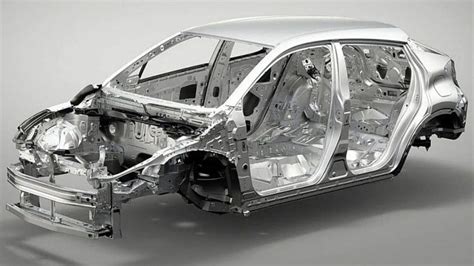

2. Chasis Autoportante (o Monocasco)
Este es el tipo de chasis más común en los automóviles de pasajeros modernos y en muchos SUVs. En este diseño, el chasis y la carrocería se fusionan en una única estructura tridimensional. La carrocería, construida con planchas de metal unidas (a menudo mediante soldadura y pegado), es la que proporciona la rigidez estructural principal. Esto permite una mayor integración de componentes, una reducción de peso y costes de producción, y a menudo, un mayor espacio interior. La carrocería autoportante, también conocida como monocasco, utiliza estructuras portantes que cumplen simultáneamente las funciones de chasis y carrocería.
3. Chasis Espacial (o Tubular)
Este tipo de chasis está compuesto por una estructura tubular interconectada que forma una red tridimensional. Aporta una gran resistencia y rigidez al vehículo, siendo a menudo utilizado en coches de carreras, algunos modelos de superdeportivos y vehículos todoterreno de alta gama. La estructura tubular se conecta directamente a la suspensión, el motor y la transmisión, creando un conjunto muy sólido y ligero.
4. Chasis Modular
Como su nombre indica, el chasis modular está compuesto por diferentes módulos que pueden ser combinados, añadidos o eliminados. Esta flexibilidad permite adaptar la estructura a diferentes estilos de carrocería y configuraciones de motorización, facilitando la producción de una amplia gama de vehículos sobre una plataforma común. La plataforma MQB de Volkswagen es un ejemplo de diseño modular que permite la compatibilidad con diversos tipos de motores y tecnologías.
5. Chasis de Plataforma
Este tipo de chasis se utiliza predominantemente en vehículos comerciales y de carga. Consiste en una plataforma sólida y plana que se apoya en la suspensión y a la que se conectan el motor y la transmisión. Su diseño está optimizado para soportar cargas pesadas y facilitar la montaje de diferentes tipos de carrocerías especializadas, como las de camiones de bomberos, ambulancias o volquetes.
6. Chasis Híbrido
Los chasis híbridos combinan elementos de diferentes tipos de estructuras para optimizar la eficiencia, la seguridad y la estabilidad del vehículo. Buscan aprovechar las ventajas de cada diseño, por ejemplo, combinando la robustez de un bastidor con la ligereza de una estructura monocasco en ciertas áreas.
7. Chasis Rodante
El término "chasis rodante" se refiere a un bastidor que ya está equipado con todos los sistemas necesarios para funcionar como vehículo, incluyendo el motor, la transmisión, los ejes, los neumáticos y la suspensión. En el contexto de vehículos comerciales, un chasis rodante es un conjunto de todas las partes esenciales de un camión listo para operar en carretera, a la espera de la carrocería especializada.
El Chasis en la Era de la Electrificación y la Autonomía

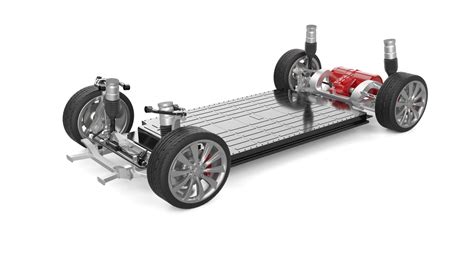

El diseño del chasis está experimentando una transformación significativa impulsada por los avances en la industria de la automoción. La creciente popularidad de los coches eléctricos ha llevado a los fabricantes a rediseñar los chasis tradicionales para acomodar baterías de gran tamaño y sistemas eléctricos complejos. Esto implica el desarrollo de estructuras que no solo soporten el peso adicional de las baterías, sino que también maximicen la seguridad y el rendimiento del vehículo.
Paralelamente, la fibra de carbono y los materiales compuestos están emergiendo como alternativas al acero y al aluminio. Estos materiales avanzados ofrecen una relación superior entre resistencia y peso, lo que resulta en vehículos más ligeros, eficientes y seguros. Otra tendencia clave es la integración de la conducción autónoma. Los chasis de los coches autónomos están diseñados para albergar sensores avanzados, cámaras, radares y sistemas LiDAR, convirtiéndose en una plataforma tecnológica que conecta y sostiene una red compleja de sistemas electrónicos y computacionales.
Además, los avances en la impresión 3D están abriendo nuevas oportunidades para la fabricación de chasis personalizados y ultraligeros, permitiendo la creación de estructuras intrincadas que serían imposibles de producir con métodos tradicionales. Finalmente, el chasis jugará un papel crucial en la sostenibilidad de los coches del futuro, con un enfoque en la integración de materiales reciclados y procesos de fabricación más eficientes para reducir la huella de carbono.
Así ha creado el vehículo de los millennials el mejor diseñador de coches del mundo
En resumen, el chasis del coche, que tradicionalmente ha sido la columna vertebral del vehículo, se está reinventando para adaptarse a las necesidades y retos del futuro. A medida que los coches eléctricos, autónomos y sostenibles ganan terreno, el chasis del mañana será más ligero, inteligente, seguro y tecnológicamente integrado.
Chasis vs. Carrocería: Una Distinción Fundamental
Aunque ambos componentes trabajan en sinergia, es crucial diferenciar el chasis de la carrocería. El chasis es la estructura interna, el "esqueleto invisible" que soporta y conecta todas las piezas mecánicas. Proporciona la rigidez, la resistencia y la base estructural del vehículo. La carrocería, por otro lado, es la estructura externa, el "cuerpo" visible del vehículo, formada por planchas de metal unidas. Su función principal es proporcionar la apariencia estética, el diseño aerodinámico y proteger el espacio donde se sitúan el conductor, los pasajeros y la carga.
En los vehículos con chasis independiente, la carrocería es una unidad separada que se monta sobre el bastidor. En los vehículos con carrocería autoportante o monocasco, el chasis y la carrocería forman una sola unidad, donde la propia carrocería asume las funciones estructurales del chasis. Sin embargo, en ambos casos, el concepto de chasis como soporte estructural subyacente permanece.
La confusión entre ambos términos es comprensible, especialmente con la evolución hacia las carrocerías autoportantes. No obstante, la distinción radica en que el chasis es la base que soporta y soporta los esfuerzos, mientras que la carrocería es la envoltura externa que define la forma y la estética del vehículo. Trabajan juntos para proporcionar una conducción segura y eficiente, pero sus roles y construcciones son inherentemente diferentes. El chasis es, sin duda, el componente más significativo de un automóvil, el elemento fundamental que da fortaleza y estabilidad al vehículo y permite el armado de todos los demás componentes.
