El Caudal de Diseño en una Conducción: Claves para un Flujo Eficiente
En el vasto campo de la ingeniería, el concepto de caudales emerge como un pilar fundamental para la comprensión y el diseño de sistemas que involucran el movimiento y la distribución de fluidos. Ya sea en tuberías, canales o incluso en el flujo de aire, el caudal representa la cantidad de fluido que atraviesa un punto específico en un determinado lapso de tiempo. Esta medida es de vital importancia en disciplinas tan diversas como la ingeniería civil, mecánica, ambiental y muchas otras, ya que su cálculo preciso es la piedra angular para garantizar la eficiencia, la seguridad y la sostenibilidad de cualquier proyecto.
¿Qué es el Caudal y Cómo se Calcula?
El caudal, denotado generalmente como ( Q ), se define como la cantidad de flujo de un fluido que pasa por un lugar específico por unidad de tiempo. Su cálculo más básico se obtiene mediante la fórmula ( Q = A \times v ), donde ( A ) representa el área de la sección transversal del conducto por donde fluye el fluido, y ( v ) es la velocidad promedio del fluido en esa sección.
Imaginemos una tubería con un área de sección transversal de (0.5 \, m^2). Si un fluido fluye a través de ella a una velocidad de (3 \, m/s), el caudal sería ( Q = 0.5 \, m^2 \times 3 \, m/s = 1.5 \, m^3/s ). Esto significa que, cada segundo, 1.5 metros cúbicos de ese fluido pasan por el punto de medición.
Sin embargo, la dinámica de fluidos es compleja, y en aplicaciones más avanzadas, se emplean otras formulaciones. La ecuación de continuidad para fluidos incompresibles, expresada como ( A1 \, v1 = A2 \, v2 ), es crucial cuando un fluido pasa de una sección de área ( A1 ) a otra ( A2 ). Esta ecuación postula que el producto del área y la velocidad debe permanecer constante, asumiendo que no hay acumulación o pérdida de fluido.
En el ámbito de la hidrogeología, la fórmula de Darcy se vuelve indispensable para entender el flujo a través de medios porosos, como el suelo o las rocas. Esta fórmula se expresa como ( Q = -K \times A \times (\frac{dh}{dl}) ), donde ( K ) es la conductividad hidráulica del medio, ( A ) es el área de flujo, y ( \frac{dh}{dl} ) es el gradiente hidráulico, que mide el cambio de altura hidráulica con la distancia.
Para fluidos compresibles, como el aire en aerodinámica, la ecuación de Bernoulli ofrece una perspectiva valiosa, relacionando la presión (( P )), la densidad (( \rho )), la velocidad (( v )) y la altura (( h )) en un sistema ideal: ( P + \frac{1}{2}\rho v^2 + \rho gh = \text{constante} ). Esta ecuación es fundamental para el diseño de vehículos aéreos y otras tecnologías de transporte avanzadas.
En el contexto de sistemas de tuberías, la ecuación de Darcy-Weisbach es fundamental para calcular las pérdidas de presión debidas a la fricción. Se expresa como ( hf = f \cdot \frac{L}{D} \cdot \frac{v^2}{2g} ), donde ( hf ) es la pérdida de altura por fricción, ( f ) es el factor de fricción, ( L ) es la longitud de la tubería, ( D ) es su diámetro, ( v ) es la velocidad del flujo y ( g ) es la aceleración gravitacional.
ECUACIÓN DE BERNOULLI - Demostración, Principio y Aplicaciones
La Importancia Crucial de los Caudales en la Ingeniería
La planificación y el diseño de sistemas que manejan fluidos dependen intrínsecamente de un cálculo preciso de los caudales. Estos cálculos permiten determinar el tamaño adecuado de los conductos, tuberías y otros componentes, así como calcular la energía y potencia necesarias para el transporte de fluidos. Además, son esenciales para el control y manejo de recursos hídricos, la prevención de inundaciones y la gestión ambiental.
Un adecuado cálculo de caudales no solo garantiza la eficiencia operativa de un sistema, sino que también es un factor determinante para su seguridad. Por ejemplo, en el diseño de redes de alcantarillado, prever los caudales pluviales máximos es vital para evitar inundaciones urbanas. De manera similar, en sistemas de calefacción y refrigeración, un control preciso del caudal de fluidos es indispensable para mantener las temperaturas deseadas.
La gestión de recursos hídricos, un desafío global, se apoya fuertemente en el monitoreo y la predicción de caudales. Evaluar la disponibilidad de agua, gestionar embalses y acuíferos, y asegurar el suministro para consumo humano, agrícola e industrial, todo ello requiere un conocimiento profundo de los caudales de ríos, arroyos y aguas subterráneas.
Aplicaciones Prácticas y Ejemplos de Cálculo
La aplicación del concepto de caudal se extiende a una vasta gama de escenarios de ingeniería.
Ingeniería Civil:
- Redes de alcantarillado: El dimensionamiento de las tuberías se basa en los caudales de aguas residuales y pluviales esperados, para prevenir desbordamientos y garantizar la salubridad pública.
- Puentes y carreteras: Los sistemas de drenaje deben diseñarse para manejar caudales de escorrentía superficial, evitando la acumulación de agua que pueda comprometer la integridad de la infraestructura.
- Presas y embalses: La predicción de caudales de ríos es fundamental para la operación eficiente de embalses, tanto para el control de inundaciones como para la generación de energía hidroeléctrica y el suministro de agua.

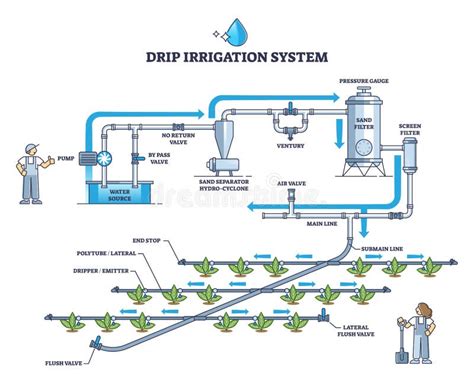

Consideremos un canal rectangular de riego con un ancho de (1.5 \, m) y una profundidad de (0.5 \, m). Si el agua fluye a una velocidad media de (1 \, m/s), calculamos el área de la sección transversal como ( A = 1.5 \, m \times 0.5 \, m = 0.75 \, m^2 ). El caudal sería entonces ( Q = 0.75 \, m^2 \times 1 \, m/s = 0.75 \, m^3/s ). Este valor es esencial para asegurar una distribución adecuada del agua en la zona agrícola.
Ingeniería Mecánica:
- Sistemas de calefacción, ventilación y aire acondicionado (HVAC): El control del caudal de aire y agua es esencial para mantener las condiciones térmicas deseadas en edificios.
- Maquinaria industrial: El diseño de bombas, turbinas y otros equipos que manejan fluidos requiere un análisis detallado de los caudales para asegurar su rendimiento óptimo y evitar daños.
En el diseño de un sistema de drenaje para una carretera, si la sección transversal del conducto es de (2 \, m^2) y se espera que el agua fluya a (2.5 \, m/s), el caudal a manejar sería ( Q = 2 \, m^2 \times 2.5 \, m/s = 5 \, m^3/s ). Esto indica la capacidad que debe tener el sistema para evacuar el agua de lluvia de manera eficiente.
Ingeniería Ambiental:
- Gestión de recursos hídricos: El monitoreo de caudales de ríos y acuíferos es clave para evaluar la disponibilidad de agua, planificar su uso sostenible y proteger los ecosistemas acuáticos.
- Tratamiento de aguas: El diseño de plantas de tratamiento de agua potable y aguas residuales se basa en los caudales que deben procesar para cumplir con los estándares de calidad.
Métodos de Medición de Caudales
La determinación precisa de los caudales es tan importante como su cálculo teórico. Existen diversos métodos y herramientas para medir el flujo de fluidos en la práctica:
- Método de Recipiente y Cronómetro: Consiste en recolectar un volumen de fluido medido en un recipiente calibrado durante un tiempo definido. Este método es útil para vertimientos o descargas controladas y también puede aplicarse en riachuelos.
- Método de Velocidad-Área: Este es uno de los métodos más comunes para medir el caudal en corrientes de agua natural o residual. Implica medir la velocidad del flujo en varios puntos de la sección transversal del canal o arroyo y determinar el área de dicha sección. El caudal se obtiene multiplicando la velocidad promedio por el área total.
- Uso de Flotadores: En canales abiertos, se puede estimar la velocidad del agua liberando un flotador a una distancia considerable aguas arriba de la sección de medición, permitiendo que alcance una velocidad constante antes de llegar a ella. La velocidad se calcula dividiendo la distancia entre dos puntos de referencia por el tiempo que tarda el flotador en recorrerla.

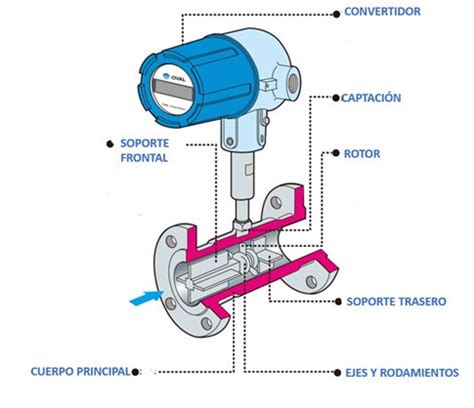

- Caudalímetros: Estos son dispositivos diseñados específicamente para medir el caudal de manera continua y precisa. Existen diversos tipos, como los caudalímetros electromagnéticos, ultrasónicos, de área variable (rotámetros) y de turbina, cada uno adecuado para diferentes tipos de fluidos y aplicaciones.
Factores que Influyen en el Caudal
Varios factores pueden influir significativamente en el caudal de un sistema de tuberías o canales:
- Diámetro de la tubería: Un mayor diámetro permite el paso de un mayor volumen de fluido a la misma velocidad.
- Longitud y rugosidad de la tubería: A medida que la longitud de la tubería aumenta, las pérdidas por fricción se incrementan, lo que puede reducir el caudal. La rugosidad interna de la tubería también contribuye a estas pérdidas.
- Presión del sistema: La diferencia de presión entre dos puntos de un sistema es la fuerza impulsora del flujo. Una mayor diferencia de presión generalmente resulta en un mayor caudal.
- Viscosidad del fluido: Fluidos más viscosos ofrecen mayor resistencia al flujo, lo que puede disminuir el caudal.

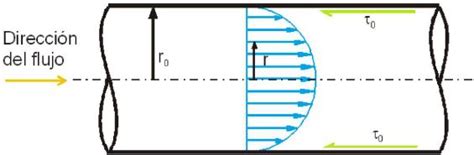

- Condiciones del flujo: El flujo puede ser laminar (ordenado y suave) o turbulento (caótico e irregular). El tipo de flujo afecta las pérdidas de energía y, por ende, el caudal.
Entender el caudal es esencial para seleccionar los equipos adecuados en un sistema de tuberías. Un flujo inadecuado puede generar problemas como la cavitación en las bombas, que puede dañar los componentes y reducir su vida útil. Además, el conocimiento del caudal ayuda a evitar la acumulación excesiva de presión en determinadas secciones del sistema, lo que puede resultar en fallas o fugas. En esencia, el caudal es el alma que fluye a través de las venas de los sistemas de ingeniería, asegurando un ritmo constante y eficiente.
