Reemplazo de Discos de Embrague en una Honda CBR 600: Una Guía Detallada
El embrague es un componente fundamental en cualquier motocicleta, actuando como el intermediario entre la potencia generada por el motor y la transmisión a la rueda trasera. En motocicletas como la Honda CBR 600, que utilizan un sistema de embrague multidisco en baño de aceite, el desgaste de los discos es una realidad inevitable con el uso continuado. Sin embargo, comprender su funcionamiento y el proceso de reemplazo de estos discos es una tarea accesible para el aficionado a la mecánica. Este artículo se adentra en la teoría detrás del embrague, los signos de desgaste que indican la necesidad de un cambio, y proporciona una guía paso a paso para llevar a cabo esta tarea, asegurando que tu CBR 600 recupere su rendimiento óptimo.
La Teoría del Funcionamiento del Embrague
La función primordial de un embrague es aislar momentáneamente el movimiento del motor del movimiento de la rueda trasera. Esta desconexión se logra mediante la manipulación de la maneta del embrague. Al apretar la maneta, se ejerce una presión que separa los discos o, más precisamente, reduce la presión entre ellos, permitiendo que deslicen unos contra otros.
Dentro del conjunto del embrague, encontramos dos tipos principales de discos: los discos de "ferodo" y los discos metálicos. Los discos de ferodo, fabricados con un material de fricción similar al de las pastillas de freno, están solidariamente unidos a la campana exterior del embrague, la cual a su vez está conectada al cigüeñal del motor. Por otro lado, los discos metálicos, generalmente de acero, están acoplados a la maza interior del embrague, que está conectada al eje del cambio.
Mientras estos discos deslizan unos contra otros, la transmisión de potencia desde la campana a la maza se interrumpe. Sin embargo, cuando se suelta la maneta del embrague, unos muelles internos ejercen una fuerza considerable que comprime todos los discos, uniéndolos firmemente. Esta acción convierte el conjunto de discos en un bloque sólido, permitiendo que el giro de la campana se traslade a la maza, y de ahí a la cadena de transmisión, la rueda trasera y, finalmente, al asfalto. La intensidad de esta conexión es tal que, si se suelta el embrague de golpe tras un cambio de marcha, es posible que la moto levante la rueda delantera, un fenómeno conocido como "caballito".
Identificando el Desgaste de los Discos de Embrague
Determinar cuándo es el momento adecuado para reemplazar los discos de embrague es crucial para mantener el rendimiento y la seguridad de la motocicleta. Existen varios indicadores claros que señalan la necesidad de esta intervención:
- Respuesta Retrasada al Soltar el Embrague: Si al soltar la maneta del embrague, la moto tarda en reaccionar o se siente como si estuvieras soltándolo muy lentamente, a pesar de haberlo liberado rápidamente, es un signo de que los discos están desgastados y no están transmitiendo la potencia de manera eficiente.
- Patina del Embrague en Marcha Alta: Uno de los síntomas más evidentes es el "patinaje" del embrague. Esto ocurre cuando, al circular en la marcha más larga (donde la exigencia sobre el embrague es mayor) y al acelerar, las revoluciones del motor aumentan bruscamente sin que la velocidad de la moto se incremente en la misma proporción. Esto indica que los discos deslizan entre sí en lugar de acoplarse firmemente.

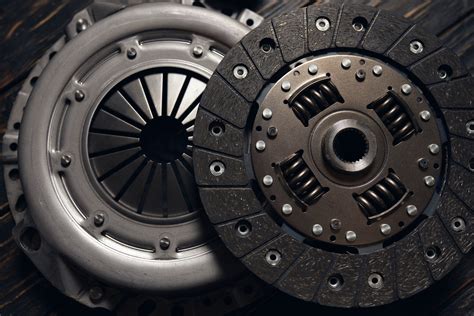

- Aspecto Físico de los Discos: Una inspección visual de los discos puede revelar signos claros de desgaste. Los discos de ferodo que presentan un color negro intenso y despiden un olor a quemado son un indicativo inequívoco de que han superado su vida útil y deben ser reemplazados. En los discos metálicos, la aparición de zonas azuladas o marrones es resultado de sobrecalentamientos, lo que también requiere su sustitución.
Incluso si los discos parecen estar en buen estado a simple vista, es posible que los discos de ferodo estén desgastados hasta el límite de su grosor o que los discos metálicos presenten deformaciones (alabeo), lo que comprometerá el correcto funcionamiento del embrague.
Proceso de Reemplazo de los Discos de Embrague en una CBR 600
El reemplazo de los discos de embrague en una Honda CBR 600, aunque requiere precisión, es una operación mecánica factible. A continuación, se detalla el procedimiento:
Preparación y Desmontaje Inicial
Desconexión del Cable del Embrague: El primer paso es desconectar el cable del embrague de la leva ubicada en la parte superior de la tapa del embrague. Antes de intentar tirar del cable, es fundamental destensarlo completamente. Para ello, localiza el tensor en el extremo de la maneta del embrague. Afloja la contratuerca que lo sujeta y gíralo hasta que el cable quede lo más flojo posible. Esto permitirá que la ranura del cable se alinee con la leva, facilitando su extracción hacia la parte delantera de la moto.
Consideraciones sobre el Aceite del Motor: La inclinación de la motocicleta puede ser un factor determinante para evitar la pérdida de aceite del motor durante el proceso. Si la moto está apoyada sobre su pata lateral, es posible que mantenga una inclinación suficiente para que el aceite no se derrame. Sin embargo, si utilizas un caballete central o si la moto queda más nivelada, será necesario drenar el aceite del motor previamente para evitar ensuciar el área de trabajo y la propia motocicleta.
Extracción de la Tapa del Embrague: Una vez desconectado el cable, procede a retirar todos los tornillos que sujetan la tapa del embrague. Con los tornillos fuera, extrae cuidadosamente la tapa.
Acceso a los Discos: A continuación, localiza los tornillos que sujetan los muelles del embrague. Es crucial aflojar estos tornillos siguiendo un patrón en cruz. Esto asegura una liberación uniforme de la presión de los muelles y evita deformaciones en la placa de presión.
Extracción y Revisión de los Discos
Extracción de los Discos: Con la placa de presión y los muelles retirados, tendrás acceso a los discos. En la CBR 600, la extracción de los discos de ferodo suele ser sencilla, ya que su parte exterior es accesible. Sin embargo, en otros modelos de embrague, puede ser necesario utilizar un alambre o una herramienta específica para poder extraer todos los discos.
Tipos de Discos: Es importante observar la configuración de los discos. En este modelo específico, todos los discos de ferodo son idénticos. No obstante, en otras motocicletas, se pueden encontrar configuraciones que incluyen uno o dos discos de un material diferente, comúnmente de papel prensado, que cumplen funciones específicas dentro del conjunto.
Comprobación del Estado de los Discos: Realiza una inspección minuciosa de cada disco:
- Discos de Ferodo: Busca decoloraciones oscuras, especialmente un color negro intenso, y un olor a quemado. Estos son signos definitivos de desgaste y sobrecalentamiento.
- Discos Metálicos: Examina la superficie de los discos metálicos. La presencia de zonas con tonalidades azuladas o marrones indica que han sufrido un sobrecalentamiento, lo que puede llevar a su deformación y alabeo.
Instalación de los Nuevos Discos
Preparación de los Nuevos Discos de Ferodo: Antes de instalar los nuevos discos de ferodo, es fundamental sumergirlos completamente en un recipiente con aceite de motor limpio durante un mínimo de 4 horas. Este pre-acondicionamiento asegura que los discos estén adecuadamente lubricados desde el primer momento de funcionamiento, evitando un desgaste prematuro durante las primeras arrancadas y aceleraciones.
Reensamblaje del Embrague:
- Coloca los discos en la maza del embrague en el mismo orden en que los extrajiste. Es crucial mantener la secuencia correcta, especialmente si tu modelo de moto utiliza discos de diferentes materiales o grosores.
- Vuelve a colocar la placa de presión sobre los discos.
- Instala los muelles del embrague en sus respectivos alojamientos.
- Asegura la placa de presión apretando los tornillos de los muelles. Es muy recomendable utilizar una llave dinamométrica para aplicar el par de apriete especificado por el fabricante. En el caso de la CBR 600, este par suele ser bajo (aproximadamente 1,2 kgm), y un apriete excesivo puede dañar las roscas de la tapa del motor.
🔩El TORQUÍMETRO - ¿Qué es y cómo se usa?🔩
Montaje de la Tapa del Embrague
Preparación de la Tapa: Limpia meticulosamente ambas superficies de contacto de la tapa del embrague, tanto la que va contra el motor como la que aloja los muelles. Utiliza un producto de limpieza específico para eliminar cualquier residuo de aceite, grasa o material de junta antiguo.
Instalación de la Junta y el Empujador: Coloca una junta nueva entre la tapa y el bloque motor. Asegúrate de que esté perfectamente asentada. A continuación, instala el empujador de la placa de presión en su orificio correspondiente dentro de la tapa. Este componente es el encargado de transmitir la acción de la leva del cable al mecanismo interno que libera los discos.
Posicionamiento de la Varilla de la Leva: Coloca la varilla de la leva de manera que, al accionar la maneta del embrague, tire de la placa de presión y libere la presión entre los discos.
Apriete Final de los Tornillos de la Tapa: Atornilla los tornillos de la tapa del embrague, dándoles unas pocas vueltas inicialmente para asegurar que la junta se mantenga en su posición correcta. Una vez que todos los tornillos estén en su lugar, procede a apretarlos de forma definitiva. Al igual que con los tornillos de los muelles, se recomienda un apriete gradual y uniforme, preferiblemente siguiendo un patrón cruzado, y respetando el par de apriete especificado por el fabricante.
Reconexión y Tensión del Cable: Finalmente, vuelve a conectar el cable del embrague a la leva y ajústalo hasta alcanzar la tensión adecuada. La tensión correcta es fundamental para el correcto funcionamiento del embrague y para evitar un desgaste prematuro tanto del cable como de los propios discos.
Consideraciones Adicionales y Mantenimiento
El mantenimiento regular del embrague no se limita al reemplazo de los discos. La inspección periódica del cable de embrague, su lubricación y el ajuste correcto de la tensión son acciones que prolongarán la vida útil de todo el sistema. Un cable desgastado o mal ajustado puede provocar un tacto esponjoso en la maneta, dificultad para cambiar de marcha o incluso un desgaste acelerado de los discos.
Además, es importante recordar que el tipo y la calidad de los discos de embrague que se instalan pueden influir en el rendimiento y la durabilidad del sistema. Optar por componentes de marcas reconocidas y específicos para tu modelo de Honda CBR 600 es una garantía de calidad.
