Reparación y Modificación de la Caja de Cambios Logitech G27: Guía Detallada
La caja de cambios (shifter) del Logitech G27 es un componente crucial para una experiencia de simulación de carreras inmersiva. Sin embargo, como cualquier pieza de hardware, puede experimentar problemas o simplemente no cumplir con las expectativas de un entusiasta. Este artículo profundiza en las posibles fallas, las soluciones comunes y las modificaciones avanzadas para la caja de cambios G27, utilizando información detallada y la experiencia de la comunidad.
Diagnóstico de Fallos Comunes en la Caja de Cambios G27
Uno de los problemas más recurrentes que pueden afectar a la caja de cambios Logitech G27 es la falta de respuesta o un registro impreciso de las marchas. Si la caja de velocidades de tu Logitech G27 deja de responder, puede que necesites reemplazar el potenciómetro dentro de él. El potenciómetro es el componente eléctrico que mantiene un registro de en cuál engrane es la palanca de velocidades. Estos potenciómetros, al ser componentes mecánicos con partes móviles y expuestos a un uso intensivo, son susceptibles al desgaste y la acumulación de polvo o suciedad, lo que puede llevar a lecturas erráticas o a la completa inoperancia.
Otro síntoma de un potenciómetro defectuoso es la detección incorrecta de las marchas. Por ejemplo, al intentar seleccionar la primera marcha, el juego podría interpretarlo como si estuvieras en la tercera, o simplemente no registrar el cambio en absoluto. La suciedad o el óxido en las pistas del potenciómetro pueden interrumpir el flujo eléctrico, impidiendo que la señal sea transmitida correctamente a la consola o PC.
Procedimiento de Reemplazo del Potenciómetro
El reemplazo del potenciómetro es una intervención que requiere paciencia y precisión, pero que puede devolverle la vida a tu caja de cambios G27.
Acceso a los Componentes Internos
Para comenzar, es necesario desmontar la caja de cambios. Retira el conjunto de la caja de velocidades y colócalo en una superficie plana. Este paso inicial implica desenroscar la palanca de cambios y, con cuidado, levantar la cubierta superior. Una vez expuestos los mecanismos internos, deberás localizar los potenciómetros, que generalmente se encuentran en los lados del conjunto.
La extracción de la cubierta superior puede requerir la aplicación de una ligera fuerza para liberar los clips de plástico que la sujetan. Es importante observar cómo están ensambladas las piezas para facilitar el reensamblaje posterior.
Extracción y Manejo de Componentes Sensibles
Ten cuidado, hay dos cables unidos a la tarjeta PCB. Estos cables suelen ser delicados y conectan los potenciómetros a la placa de circuito impreso. Para desconectarlos, generalmente hay que exprimir las dos placas de metal y lentamente jálalas. Este mecanismo de conexión está diseñado para ser seguro pero requiere una manipulación cuidadosa para evitar dañar los conectores o la propia PCB.
Desmontaje del Mecanismo de la Palanca
Una vez desconectados los cables, el siguiente paso es desmontar el conjunto de la palanca de cambios propiamente dicho. Esto implica retirar la palanca principal y el mecanismo que guía su movimiento. Es fundamental prestar atención a la disposición de los resortes y bolas de rodamiento durante este proceso.
Esta es la parte más difícil del reensamble. Asegúrate de colocar propiamente el resorte dentro de la carcasa interior y el balín de rodamiento en la parte superior. El correcto posicionamiento de estos elementos es vital para el funcionamiento suave y preciso de la palanca. Un resorte mal colocado o un balín que no asienta correctamente pueden generar fricciones, ruidos indeseados o impedir el movimiento libre de la palanca.
Identificación y Reemplazo de los Potenciómetros
Ahora tendrás acceso a los dos potenciómetros en los lados del conjunto. Estos componentes suelen estar soldados a la PCB. Para reemplazarlos, necesitarás una estación de soldadura y experiencia en soldadura y desoldadura.
Identifica el potenciómetro defectuoso, que puede ser el que controla el eje de cambio de marchas (arriba/abajo, 1-2, 3-4, 5-6) o el que controla la marcha atrás y la neutral. Una vez desoldado el componente dañado, se debe soldar un nuevo potenciómetro de las mismas especificaciones. Es recomendable limpiar bien la zona de soldadura antes de instalar el nuevo componente.
La adquisición de potenciómetros de reemplazo idénticos puede ser un desafío. A menudo, se recurre a la compra de un shifter G27 dañado para obtener piezas de repuesto o se buscan equivalentes en tiendas especializadas en componentes electrónicos.
Cómo reparar palanca de cambios Logitech G29 / How to fix Logitech G29 shifter
Modificaciones Avanzadas: Conversión a USB y Mejoras de Sensibilidad
Para los entusiastas que buscan ir más allá de la simple reparación, existen modificaciones que pueden mejorar significativamente la funcionalidad y la experiencia de uso de la caja de cambios G27. Una de las modificaciones más populares es la conversión del shifter para que funcione de forma independiente a través de USB, eliminando la dependencia del volante Logitech G27.
El Proyecto G27 Shifter USB
Este tipo de proyectos, a menudo documentados en foros y comunidades de simulación de carreras, permiten que la caja de cambios sea reconocida como un dispositivo de juego separado por el PC. Esto ofrece una mayor flexibilidad, permitiendo su uso con volantes de otras marcas o incluso sin volante.

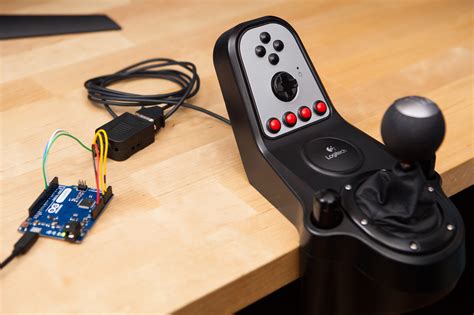

La base de estas modificaciones suele ser una placa controladora como el Arduino Pro Micro. El proyecto utiliza dos conectores DB9 (serial) para conectar el shifter y los pedales, integrándolos a través de una controladora. Igual que la persona del primer post en el que me basé, mi clon del Promicro de SparkFun tiene los pines 0 y 1 intercambiados, osea que hay que intercambiar los pines 0 y 1 del gráfico anterior por el lado del Pro Micro. Esta advertencia es crucial, ya que la disposición de los pines puede variar entre diferentes modelos o clones de microcontroladores, requiriendo una verificación cuidadosa del pinout específico del dispositivo utilizado.
Configuración del Software y Librerías
Para implementar esta modificación, se requiere cierto conocimiento de programación y configuración de Arduino. Después de ensamblar el hardware, se instalan las librerías necesarias en el IDE de Arduino. Creáis una carpeta en las librerías de Arduino llamada G27SHIFTERUSB y metéis esos 2 ficheros dentro. Estos ficheros contienen el código y las definiciones de funciones que permiten al Arduino comunicarse con los componentes del shifter y los pedales.
Una vez cargado el código en el Pro Micro, se configura el hardware en el IDE. Esto implica seleccionar la placa correcta, el puerto COM y, en algunos casos, ajustar parámetros específicos del código para que coincidan con la configuración de los conectores y los potenciómetros.
Calibración y Uso en Juegos
Al enchufar la palanca de cambios modificada y los pedales al puerto USB, el sistema operativo debería reconocerlos como un nuevo dispositivo de juego. El siguiente paso es configurar la caja de cambios en los juegos de simulación. La mayoría de los juegos modernos permiten mapear los botones y ejes de los dispositivos de entrada.
En el menú de configuración de control del juego, deberás asignar cada marcha (incluyendo la neutral y la marcha atrás) a los correspondientes movimientos de la palanca. De manera similar, los pedales de acelerador, freno y embrague se mapean a sus respectivos ejes. Una calibración adecuada es esencial para asegurar que el juego interprete correctamente la posición de la palanca y la presión sobre los pedales, optimizando así la precisión y la respuesta en carrera.
La posibilidad de ajustar la sensibilidad o la curva de respuesta de los pedales y la palanca a través del firmware del Arduino abre un abanico de personalización. Esto permite adaptar el comportamiento del shifter a las preferencias personales de cada piloto virtual, logrando una experiencia de conducción más afinada y realista.
¡ Fernando Salazar Garcia nos está ayudando a reparar el mundo! ¿Quieres contribuir? La filosofía de compartir conocimiento y soluciones, como la documentada en este artículo, es fundamental para el avance de la comunidad de sim racing. Cada contribución, desde una simple reparación hasta una compleja modificación, enriquece la experiencia para todos.
Consideraciones Adicionales y Mantenimiento Preventivo
Más allá de las reparaciones y modificaciones, un mantenimiento preventivo puede prolongar la vida útil de tu caja de cambios G27. La limpieza regular del exterior, evitando la acumulación de polvo y líquidos, es un primer paso sencillo. Para las intervenciones internas, como la limpieza de los potenciómetros, se pueden utilizar limpiadores de contactos electrónicos específicos.
Al desmontar, es recomendable tomar fotografías de cada paso para facilitar el reensamblaje. Guardar los tornillos en recipientes etiquetados también ayuda a evitar confusiones. La paciencia es clave; apresurar el proceso puede llevar a errores costosos.
La comunidad de simulación de carreras es un recurso invaluable. Foros como iRacing, rFactor, o comunidades dedicadas a hardware de simulación suelen tener hilos de discusión donde los usuarios comparten sus experiencias, soluciones a problemas y guías de modificación. Consultar estas fuentes puede proporcionar información adicional y soporte técnico cuando sea necesario.
El Logitech G27, a pesar de ser un hardware que ha estado en el mercado durante algún tiempo, sigue siendo una opción popular entre los entusiastas de la simulación de carreras, en gran parte debido a su robustez y la posibilidad de ser modificado y reparado. Comprender su funcionamiento interno y las técnicas de solución de problemas y mejora permite a los usuarios maximizar su inversión y disfrutar de una experiencia de simulación más precisa y gratificante.
