Aros, Bujes e Implementación: Una Guía Exhaustiva para la Mejora de tus Ruedas de Bicicleta
La constante búsqueda de rendimiento y personalización en el ciclismo, ya sea de montaña (MTB) o de carretera, a menudo nos lleva a considerar mejoras en nuestros componentes. Una de las áreas más comunes de modificación son las ruedas. La idea de mantener las llantas existentes mientras se actualizan otros elementos como los radios para mayor resistencia, o las cabecillas para un toque estético, es tentadora. Sin embargo, esta aproximación requiere un conocimiento detallado de la compatibilidad y la integridad de cada componente.
La Interconexión Fundamental: Llantas y Bujes
La compatibilidad entre las llantas (o aros) y los bujes es un factor primordial al considerar cualquier cambio. Las llantas vienen con un número específico de agujeros diseñados para alojar los radios, y este número debe coincidir exactamente con la cantidad de agujeros en el buje. No todas las llantas son universales para todos los bujes. Si las llantas y los bujes coinciden en número de agujeros, surge la pregunta de si es posible realizar el cambio manteniendo la calidad y seguridad de las ruedas.
Antes de proceder, es crucial evaluar el estado de las llantas. Las deformaciones, incluso las que no son evidentes a simple vista, solo pueden ser detectadas con certeza una vez que las ruedas son desmontadas y examinadas en detalle. Incluso si las llantas parecen estar en buenas condiciones, el proceso de montaje de nuevos componentes puede revelar problemas latentes que no se manifestaron previamente.
La Crítica Reutilización de Cabecillas
Un componente que nunca debe ser reutilizado son las cabecillas (niples). La inmensa presión que ejerce el radio sobre la rosca interior de la cabecilla, independientemente del material del que esté fabricada, provoca una deformación inevitable. Para comprender la magnitud de esta deformación, es útil considerar los materiales de los que están hechas.
En el ámbito ciclista, es una situación común encontrarse con un compañero que ha roto un radio. Al acudir a una tienda, a menudo se le proporciona un radio cualquiera, sin considerar si su medida es la correcta y necesaria para esa situación específica. Esta falta de precisión puede tener consecuencias significativas en la integridad de la rueda.
La Reutilización Estratégica de Bujes
Los bujes, en principio, son componentes reutilizables, pero esta afirmación está sujeta a la consideración de ciertos factores clave. El resumen de la modificación de ruedas de bicicleta (MTB o carretera) es que sí es posible cambiar algunos componentes, reutilizar otros y desechar por completo aquellos que ya no son aptos. Esta es, sin duda, la respuesta más compleja a la hora de abordar la mejora de las ruedas.
El Corazón de la Rueda: Los Rodamientos de los Bujes
Los rodamientos de las ruedas de las bicicletas desempeñan un papel fundamental en el buen funcionamiento y rendimiento de las bicicletas. Comprender los diferentes tipos de rodamientos y sus características puede ayudarle a tomar decisiones informadas para el mantenimiento y las actualizaciones.
Tipos Típicos de Rodamientos y su Función
El buje de la rueda es un componente crucial que conecta las ruedas delanteras y traseras al cuadro de la bicicleta. Proporciona soporte y permite que el buje gire suavemente durante los giros. Los cojinetes de las ruedas están diseñados para soportar fuerzas laterales y longitudinales, lo que garantiza un manejo estable en las curvas. La función principal del cojinete del cubo de la rueda es reducir la fricción rotacional y transmitir fuerzas. Soporta importantes cargas radiales (peso del ciclista y de la bicicleta) y cargas axiales (fuerza lateral o impacto durante el giro).
Normalmente, los rodamientos de las ruedas delanteras tienen un diámetro interior de 10 mm o 12 mm y un diámetro exterior de 28 mm o 32 mm, mientras que los rodamientos de las ruedas traseras suelen tener un diámetro interior de 15 mm o 17 mm y un diámetro exterior de 28 mm o 30 mm.
Rodamientos de Cartucho Sellados
Los rodamientos de cartucho sellados son unidades preensambladas y selladas que incluyen las pistas internas y externas, los rodamientos de bolas y los sellos. Se utilizan mucho en las bicicletas modernas debido a su facilidad de mantenimiento y fiabilidad.
Componentes:
- Pista interior: El anillo interior que se encuentra alrededor del eje.
- Carrera exterior: El anillo exterior que encaja en la carcasa del rodamiento.
- Rodamientos de bolas: Pequeñas bolas de metal que ruedan entre las pistas interior y exterior.
- Focas (Sellos): Protectores de goma o metal que protegen los rodamientos de la suciedad, el agua y los residuos.
Ventajas:
- Bajo mantenimiento: El diseño sellado mantiene los contaminantes fuera, lo que reduce la necesidad de limpieza y lubricación frecuentes.
- Facilidad de reemplazo: Toda la unidad se puede reemplazar fácilmente sin necesidad de manipular bolas individuales.
- Consistencia: La naturaleza preensamblada garantiza un rendimiento y ajuste constantes.
Desventajas:
- No ajustable: Una vez que el rodamiento se desgasta o daña, se debe reemplazar toda la unidad.
- Costo: Generalmente son más caros que los rodamientos cónicos y de copa.
- Vida útil limitada: Cuando el sello falla o el rodamiento se desgasta, se debe reemplazar por completo.

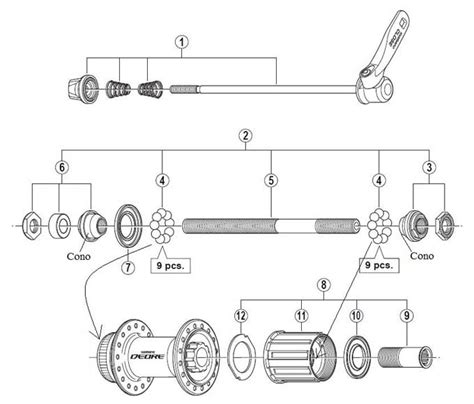

Rodamientos de Copa y Cono
Los rodamientos cónicos y de copa son un sistema tradicional que se encuentra en muchos bujes de bicicletas y en algunos ejes de pedalier. Consisten en rodamientos de bolas sueltos que se encuentran entre una copa exterior y un cono interior.
Componentes:
- Vaso (Copa): La parte exterior que se presiona en la carcasa del buje o en la carcasa del pedalier.
- Cono: La parte interior que se enrosca en el eje y presiona contra los rodamientos de bolas.
- Rodamientos de bolas: Bolas individuales que se colocan entre la copa y el cono.
- Tapa antipolvo/sello: Algunos diseños incluyen una tapa antipolvo o un sello para proteger los rodamientos de los contaminantes.
Ventajas:
- Ajustable: La precarga de los rodamientos se puede ajustar para eliminar el juego y garantizar un funcionamiento suave.
- Útil (Reparable): El sistema se puede desmontar, limpiar y volver a engrasar, extendiendo la vida útil de los rodamientos.
- Rentabilidad: Generalmente son más baratos que los rodamientos de cartucho sellados y se les puede dar servicio en lugar de reemplazarlos.
Desventajas:
- Mantenimiento intensivo: Requiere un mantenimiento regular para mantener los rodamientos limpios y bien lubricados.
- Habilidad requerida: El ajuste y mantenimiento adecuados requieren cierta habilidad y comprensión mecánica.
- Exposición a contaminantes: Más susceptible a la entrada de suciedad y agua en comparación con los rodamientos sellados.
Rodamientos de Contacto Angular
Los rodamientos de bolas de contacto angular son un tipo de rodamiento de bicicleta con mayor rigidez y capacidad de carga, donde cuanto mayor es el ángulo de apoyo, mayor es la rigidez. Este tipo de rodamiento producirá resistencia a la tensión y la presión cuando el lado esté estresado, por lo que generalmente se usa en piezas de alta resistencia como ejes delanteros y horquillas de dirección. Los rodamientos de contacto angular requieren tolerancias estrictas porque son direccionales. Hay componentes internos y externos, y su diseño puede compararse con los sistemas de cono y copa de la vieja escuela. Complementan las cargas de fuerza radial y lateral ejercidas por los componentes giratorios de la bicicleta, pero requieren tolerancias extremadamente altas en los orificios coincidentes para lograr un ajuste preciso y un rendimiento de rodadura. En la mayoría de los casos, el contacto angular es la aplicación más adecuada para bujes, bielas y suspensiones.
Rodamiento de bolas de contacto angular
Componentes:
- Anillos interior y exterior: Estos forman la pista de rodadura de las bolas y ayudan a mantener la estructura del rodamiento.
- Bolas: Los elementos rodantes que permiten un movimiento suave.
- Jaula: Mantiene las bolas espaciadas uniformemente y reduce la fricción.
- Sellos/Escudos: Protegen el rodamiento de la contaminación y retienen la lubricación.
Ventajas:
- Mayor rigidez: Los rodamientos de bolas de contacto angular ofrecen mayor rigidez debido al mayor ángulo de soporte, lo que mejora el rendimiento bajo carga.
- Capacidad de carga: Pueden soportar cargas radiales y axiales, lo que los hace versátiles para diversos componentes de bicicletas.
- Estabilidad direccional: Proporcionan una excelente resistencia a la tensión y la presión cuando se someten a tensiones laterales.
- Idoneidad de la aplicación: Ideal para piezas de alta resistencia como ejes delanteros y horquillas de dirección debido a su diseño robusto.
Desventajas:
- Altas tolerancias requeridas: Debido a su naturaleza direccional, los rodamientos de contacto angular requieren tolerancias extremadamente estrictas en los orificios coincidentes para lograr un ajuste y un rendimiento de rodadura precisos.
- Instalación compleja: En comparación con los rodamientos radiales estándar, la instalación de los rodamientos de contacto angular puede ser más compleja y requiere una alineación cuidadosa.
- Costo: Generalmente, son más caros que los tipos de rodamientos tradicionales debido a su diseño especializado y precisión de fabricación.
- Mantenimiento: Es posible que requieran un mantenimiento más frecuente para garantizar un rendimiento y una longevidad óptimos.
Materiales de Rodamiento: Acero vs. Cerámica
La elección del material de los rodamientos impacta directamente en el rendimiento, la durabilidad y el coste.
Cojinetes de Acero
Los rodamientos de acero son la opción tradicional para los rodamientos de bujes de bicicletas debido a su robustez y rentabilidad. Por lo general, están hechos de aleaciones de acero inoxidable o con alto contenido de carbono.
Ventajas:
- Fuerza y durabilidad: Los rodamientos de acero son conocidos por su resistencia, dureza y capacidad para soportar cargas e impactos pesados.
- Rentabilidad: En comparación con los rodamientos cerámicos, los rodamientos de acero son más asequibles, lo que los hace accesibles para una amplia gama de aplicaciones.
- Resistencia al Desgaste: Ofrecen buena resistencia al desgaste y la corrosión cuando se mantienen adecuadamente.
Desventajas:
- Peso: Los rodamientos de acero son generalmente más pesados que los de cerámica, lo que puede afectar el peso total de la bicicleta.
- Fricción: Es posible que tengan una fricción ligeramente mayor en comparación con los rodamientos cerámicos, lo que podría afectar la eficiencia y el rendimiento.
- Mantenimiento: Se requiere un mantenimiento regular para prevenir la corrosión y garantizar un rendimiento óptimo a lo largo del tiempo.
Rodamientos de Cerámica
Los rodamientos cerámicos están fabricados con materiales cerámicos avanzados, más comúnmente nitruro de silicio (Si3N4). Estos rodamientos son cada vez más populares en aplicaciones de ciclismo de alto rendimiento. Sus rodamientos se utilizan a menudo en diversas industrias, incluida la del ciclismo, donde ofrecen un rendimiento mejorado en comparación con los rodamientos de acero tradicionales.
Los rodamientos cerámicos de S&S suelen estar fabricados con materiales cerámicos avanzados como el nitruro de silicio (Si3N4). Nuestro Drive Utiliza dos rodamientos cerámicos híbridos 6803 en el buje delantero. El buje trasero utiliza un rodamiento cerámico híbrido 6903 y tres 6803. Estos rodamientos grandes ofrecen una mayor rigidez. El uso de rodamientos cerámicos mixtos permitirá a los ciclistas tener una bicicleta más eficiente, ahorrándole valiosos vatios.
Los rodamientos cerámicos TPI también utilizan materiales cerámicos avanzados como el nitruro de silicio. Las ruedas Drive Helix incorporan rodamientos cerámicos TPI de alta precisión seleccionados para mejorar la durabilidad y minimizar la resistencia a la rodadura. Tanto el buje delantero como el buje trasero están equipados con rodamientos 6803 grandes, mientras que el buje trasero cuenta con un rodamiento 6803 y un rodamiento 6903 aún más grande. Los rodamientos más grandes ofrecen menor resistencia a la rodadura y mayor durabilidad.
Comparación: S&S vs. TPI
- Actuación: Tanto los rodamientos cerámicos de S&S como los de TPI ofrecen beneficios similares en términos de fricción reducida, mayor durabilidad y ahorro potencial de peso en comparación con los rodamientos de acero. Las características de rendimiento específicas (como los coeficientes de fricción exactos y las capacidades de carga) pueden variar ligeramente entre fabricantes, según sus procesos de fabricación patentados y los materiales utilizados.
- Aplicaciones: Ambas marcas son adecuadas para aplicaciones de ciclismo de alto rendimiento donde los ciclistas buscan minimizar las pérdidas por fricción y maximizar la eficiencia. La elección entre S&S y TPI también puede depender de la disponibilidad, los precios y las preferencias específicas basadas en la experiencia del usuario y la lealtad a la marca.
- Costo: Los rodamientos cerámicos, en general, son más caros que los rodamientos de acero debido al mayor costo de los materiales y los procesos de fabricación involucrados en la creación de bolas y pistas de cerámica. La inversión en rodamientos cerámicos a menudo se justifica por su vida útil más larga y sus características de rendimiento mejoradas con el tiempo.
En resumen, los rodamientos cerámicos de S&S y TPI son opciones confiables para los ciclistas que buscan mejorar el rendimiento de su bicicleta con rodamientos de alta calidad y baja fricción. La decisión entre los dos puede implicar considerar necesidades específicas, disponibilidad y restricciones presupuestarias.
Dimensionamiento Preciso de los Rodamientos de Bujes de Bicicleta
Los rodamientos de buje de bicicleta suelen caracterizarse por dos dimensiones principales:
- Diámetro interior (ID): El diámetro interior del rodamiento corresponde al diámetro del eje sobre el que se montará el rodamiento. Los tamaños comunes incluyen: 10 mm, 12 mm, 15 mm, 17 mm, 20 mm.
- Diámetro exterior (OD): El diámetro exterior del rodamiento corresponde al diámetro de la carcasa del rodamiento o del casquillo del buje. Los tamaños comunes incluyen: 22 mm, 24 mm, 28 mm, 30 mm, 37 mm.
Compatibilidad: Factores Clave a Considerar
Para garantizar la compatibilidad al reemplazar o actualizar los rodamientos de buje de bicicleta, considere los siguientes factores:
- Tipo de cubo: Los diferentes tipos de bujes (carretera, montaña, BMX, etc.) pueden tener requisitos específicos de tamaño de rodamiento. Es imprescindible hacer coincidir las dimensiones del rodamiento con las recomendadas por el fabricante del buje.
- Estándar del eje: Los rodamientos deben coincidir con el estándar del eje (p. ej., liberación rápida, eje pasante) especificado por el cubo. Esto asegura que el rodamiento encaje perfectamente en el eje sin juego ni fricción excesiva.
- Tipo de rodamiento: Determine si la maza utiliza cojinetes de cartucho sellados, cojinetes de cono y copa o cojinetes de contacto angular. Cada tipo puede tener diferentes dimensiones y requisitos de instalación.
- Tipo de sello: Los rodamientos pueden venir con diferentes tipos de sellos (sellos de goma, protectores metálicos, etc.). Asegúrese de que los sellos coincidan con las condiciones ambientales y los requisitos de rendimiento de su estilo de conducción.
- Especificaciones de marca y modelo: Algunos cubos pueden tener tamaños o estándares de rodamientos patentados. Consulte con el fabricante del cubo o consulte la documentación técnica del cubo para garantizar la compatibilidad.
La Clasificación ABEC y su Relevancia en Ciclismo
Los rodamientos utilizados en bicicletas suelen estar etiquetados con una clasificación "ABEC", seguida de un número como ABEC 1, 3, 5, 7 o 9. En general, cuanto mayor sea el número, mayor será la calidad del rodamiento, lo que sirve como un sistema de clasificación aproximado para bueno, mejor y mejor. Las normas ABEC especifican criterios para el diámetro del orificio (variación aceptable en el tamaño del orificio interno del rodamiento), paralelismo (variación en el ancho) y descentramiento radial de la pista de rodadura (variación en la ranura donde se asienta la bola). Sin embargo, la clasificación ABEC no tiene en cuenta el manejo de carga, la precisión de la bola o la dureza Rockwell (dureza del material).
Para las bicicletas, el material del rodamiento es más importante que su grado ABEC. Los rodamientos ABEC 3 y 5 suelen ser suficientes para la mayoría de aplicaciones de bicicletas. Los grados superiores, como ABEC 7 y 9, ofrecen niveles de precisión que resultan beneficiosos para equipos que giran miles o cientos de miles de veces por minuto, lo que suele ser excesivo para el uso de bicicletas.
Mantenimiento del Rodamiento: Clave para la Longevidad
El mantenimiento de los rodamientos, ya sea en los bujes de las bicicletas u otros sistemas mecánicos, es crucial para garantizar un funcionamiento suave, una longevidad y un rendimiento óptimo.
Inspección Regular
- Inspección visual: Compruebe periódicamente el estado de los rodamientos para detectar signos de desgaste, corrosión o daños. Busque juego excesivo o aspereza al hacer girar la rueda, lo que puede indicar desgaste del rodamiento.
- Limpieza: Mantenga limpia el área alrededor de los cojinetes para evitar que entre suciedad y residuos. Utilice un cepillo o un paño suave para eliminar la suciedad y la acumulación de mugre de los cojinetes y las áreas circundantes.
Lubricación Estratégica
- Selección de lubricante: Utilice grasa o aceite para rodamientos de alta calidad, específico para bicicletas, recomendado por el fabricante del buje. Evite engrasar en exceso, ya que puede atraer suciedad y provocar una mayor fricción.
Ajuste de Precarga (para rodamientos de cono y copa)
Si sus mazas utilizan cojinetes cónicos y de copa, verifique y ajuste periódicamente la precarga del cojinete. Un ajuste correcto elimina el juego sin apretar excesivamente los rodamientos, lo que podría causar un desgaste prematuro.
El Rol Multifacético de los Bujes en la Ingeniería Mecánica
Los bujes son piezas cilíndricas, generalmente de metal o plástico, que se encuentran en las ruedas, pero también en los ejes y la transmisión, permitiendo el giro de las ruedas sobre su propio eje. Además, son componentes cruciales en la suspensión y en el sistema de dirección de un vehículo, ya que permiten un movimiento suave y controlado entre las partes móviles.
¿Para qué son los Bujes de las Ruedas?
Su principal función es la de minimizar el desgaste y las vibraciones durante la conducción, además de disminuir los ruidos, así como reducir la fricción entre los metales añadiendo gomas o materiales flexibles.
Los bujes son importantes para reducir la fricción y las vibraciones dentro de un sistema mecánico. Los bujes de suspensión están diseñados para reducir la fricción entre las partes móviles de la suspensión y la carrocería del automóvil. Esto ayuda a minimizar las vibraciones y los impactos transmitidos desde la carretera al chasis del vehículo, proporcionando una conducción más suave y cómoda. Adicionalmente, los bujes actúan como amortiguadores, absorbiendo los golpes y las irregularidades del terreno. Esto ayuda a mantener el control del vehículo y a mejorar la estabilidad, especialmente en condiciones de manejo difíciles.
Los bujes también juegan un papel esencial en la seguridad del vehículo, ya que contribuyen a mantener la alineación y el funcionamiento adecuado de varios componentes críticos. En el sistema de dirección, los bujes aseguran que las piezas móviles se mantengan en su lugar, evitando el desgaste prematuro y la desalineación de las ruedas. Esto es fundamental para asegurar una respuesta precisa al volante y garantizar que el vehículo se desplace en línea recta sin desviaciones no deseadas. Además, al reducir el desgaste, los bujes prolongan la vida útil de otros componentes del vehículo, como los ejes, las ruedas y la suspensión, evitando costosos reemplazos y mantenimientos.
El tipo de material utilizado para fabricar los bujes puede variar dependiendo de la aplicación y las exigencias del vehículo. Los bujes de goma son comúnmente usados debido a su capacidad para absorber impactos y reducir ruidos, mientras que los de metal o aleaciones más duras se utilizan en áreas donde se requieren mayores niveles de resistencia y durabilidad. En algunos casos, los bujes incluyen una capa de material sintético que combina las propiedades de ambos, ofreciendo una mayor resistencia al desgaste y mejorando la capacidad de amortiguación. El adecuado mantenimiento y reemplazo de los bujes es clave para mantener el confort y el rendimiento del vehículo a lo largo del tiempo.
¿Cómo Funcionan los Bujes de las Ruedas?
Los bujes de las ruedas funcionan como un enlace entre la rueda y el eje del vehículo, a través de los siguientes procesos:
- Conexión con el eje: Los bujes se conectan al eje, permitiendo que la rueda gire alrededor de él. Esto se logra a través de rodamientos, que son anillos de metal con bolas de acero entre ellos. Los rodamientos permiten que la rueda gire suavemente alrededor del eje.
- Reducción de la fricción: Los bujes también ayudan a reducir la fricción entre la rueda y el eje. Esto se logra a través de la lubricación. Los bujes suelen estar llenos de grasa o aceite, que ayuda a reducir la fricción y permite que la rueda gire suavemente.
- Absorción de impactos: Los bujes también actúan como amortiguadores, absorbiendo los impactos e irregularidades del terreno. Esto ayuda a mantener el control del vehículo y a mejorar la estabilidad, especialmente en condiciones de conducción adversas.
- Soporte de carga: Los bujes también soportan la carga del vehículo. Están diseñados para soportar el peso del coche y la fuerza de la carretera, distribuyendo la carga de manera uniforme a través de la rueda.
¿Cuántos Bujes Lleva un Vehículo?
Un vehículo típicamente tiene un buje en cada rueda, lo que significa que un vehículo de cuatro ruedas tendría cuatro bujes de rueda. Sin embargo, hay otros bujes en el vehículo que forman parte de la suspensión y la dirección. Por ejemplo, los bujes de la barra estabilizadora, los bujes de la suspensión trasera y delantera, y los bujes de la dirección.
¿Se Puede Cambiar el Buje de una Rueda? ¿Cuándo Hacerlo?
Con el tiempo y el uso constante, el buje puede desgastarse o dañarse, lo que puede afectar negativamente la conducción y la seguridad del vehículo. Generalmente, se recomienda realizar su sustitución al haber recorrido entre 130.000 y 160.000 kilómetros.
