Guía Completa del Cableado de Remolques: De 7 a 13 Pines y Solución de Problemas
Conectar un remolque a tu vehículo puede parecer una tarea desalentadora, especialmente si no estás familiarizado con el diagrama de cableado necesario. Este artículo te guiará a través de un tutorial completo del diagrama de cableado de remolque, proporcionando los conocimientos necesarios para realizar la tarea de manera eficiente y segura, tanto si estás comprando un remolque nuevo como si necesitas conectar uno existente a tu vehículo.
Un remolque es un vehículo sin motor diseñado para ser remolcado por otro vehículo; los SUVs, camionetas o jeeps son comúnmente utilizados para esta labor. Se trata de un vehículo de extensión independiente que necesita estar unido al vehículo principal mediante el enganche correspondiente. Para que la salida eléctrica del remolque funcione, se utilizan diferentes conectores en función de las salidas que necesitemos. Los remolques tienen diversas aplicaciones, utilizándose para el transporte de mercancías, materiales, embarcaciones, servicios de camping, entre otros.
La tarea más desalentadora en lo que respecta a un remolque sería la conexión con su vehículo principal. Si te preocupa cómo lograr esto, los códigos de color te tienen cubierto. El cableado del remolque tiene diferentes códigos de color asignados para cada cable, lo que facilita la conexión.
Conectores de 4 Pines: Las Funciones Esenciales
Los conectores de 4 vías son los conectores más básicos utilizados para conectar tu remolque con el vehículo principal. Este tipo de conector permite controlar las tres funciones esenciales de las luces: el freno, el giro a la derecha y el giro a la izquierda. El cuarto cable, típicamente de color blanco, es el cable de tierra (negativo).

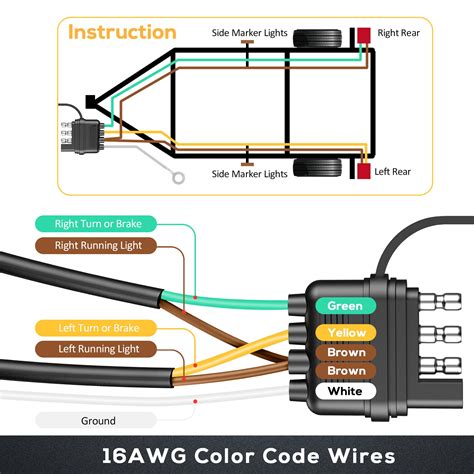

En un diagrama de cableado de remolque de 4 pines, puedes observar que el cable blanco está conectado a la tierra. El cable verde va por detrás para conectarse con el giro a la derecha. El cable marrón, que se encarga de las luces traseras, va a las dos bombillas de la parte trasera, y el cable amarillo va hacia la izquierda para indicar un giro a la izquierda.
Conectores de 5 Pines: Ampliando Funcionalidades
En un diagrama de cableado de remolque de 5 pines, el primer cable es el de tierra (blanco). El segundo cable (verde) que sale del conector es el responsable de la señal de giro a la derecha. El tercer cable (marrón) es el responsable de las luces traseras. El cuarto cable (azul) es el que indica cuándo se aplican los frenos. El último conjunto de cables (amarillo) se dirige al lado izquierdo para indicar la señal de giro a la izquierda.
Un conector de 5 vías se utiliza para establecer una conexión eléctrica entre el remolque y el vehículo principal. Suele ser utilizado por vehículos que emplean frenos hidráulicos o de emergencia. El cable extra se conecta con las luces de retroceso, que ayudan a desconectar el enganche hidráulico del remolque cuando el vehículo comienza a dar marcha atrás, lo que a su vez apaga los frenos del remolque.
Conectores de 6 Pines: Adaptaciones para Frenos Eléctricos
En un diagrama de cableado de remolque de 6 pines, se observan dos nuevas asignaciones de cables. El cable azul, que en configuraciones anteriores podía estar encargado de los frenos hidráulicos, se utiliza ahora para los frenos eléctricos. Este conector de 6 vías ayuda a establecer una conexión entre el vehículo principal y el remolque, ofreciendo mayor versatilidad para sistemas de frenado eléctrico.
Conectores de 7 Pines: El Estándar Más Común

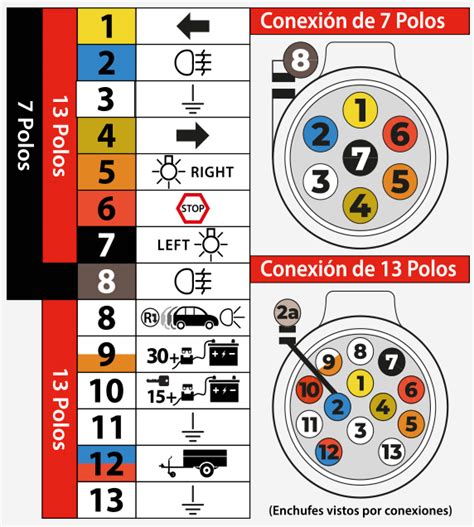

La clavija más utilizada en los remolques es la de 7 polos. Su conexión se realiza de la siguiente forma:
- Pin 1: Cable amarillo = Intermitente izquierdo.
- Pin 2: Cable azul = Antiniebla.
- Pin 3: Cable blanco = Toma de tierra o masa.
- Pin 4: Cable verde = Intermitente derecho.
- Pin 5: Cable marrón = Luz de posición derecha.
- Pin 6: Cable rojo = Freno.
- Pin 7: Cable negro = Luz de posición Izquierda. (Si tu manguera es de 6 cables, puedes hacer un puente con el Pin 5).
El diagrama de remolque de 7 pines tiene variaciones. En algunas configuraciones, el cable rojo puede proporcionar energía auxiliar al remolque, mientras que los cables negros se utilizan para indicar las luces de marcha atrás. En otras variaciones, los colores de los cables para las luces de reversa y la fuente de la batería pueden cambiar; por ejemplo, el color rojo puede ser sustituido por naranja y el negro por gris. En otra configuración de 7 pines, la mayor parte de la disposición de los cables cambia: el cable marrón se conecta con la luz derecha, mientras que el cable negro se conecta con la batería, el azul con los frenos eléctricos y el blanco con la tierra.
Los kits eléctricos de 7 pines permiten el funcionamiento de las luces intermitentes, de posición, de frenado y antiniebla.
Conectores de 13 Pines: Máxima Funcionalidad para Caravanas y Uso Intensivo
La clavija de 13 polos básicamente utiliza el mismo orden que la de 7 pines, pero añade funcionalidades adicionales. En el Pin número 8, se suele conectar la luz de marcha atrás. Asimismo, habrá varios polos libres donde se puede instalar corriente directa, por ejemplo, para la luz interior de la caravana, la bomba de agua, la nevera o un cabrestante eléctrico.
Los kits eléctricos de 13 pines permiten el funcionamiento de las luces intermitentes, de posición, de frenado, antiniebla, de marcha atrás y alimentación directa de 12V desde la batería y desde el contacto, lo cual es especialmente útil para uso en caravanas. El conector de 13 pines se utiliza para conectar el cableado de tu vehículo principal con el de tu remolque y suele emplearse en grandes campistas, todoterrenos, camiones y remolques comerciales y agrícolas.
¡Aprende a Conectar Luces del Remolque o Trailer con Diagrama ISO9001 y Conector West de 7 Pines !
Fallos Comunes en el Sistema de Luces de Remolques
Uno de los fallos más comunes ocurre cuando al poner el intermitente, las luces de posición hacen destellos. En este caso, el fallo se encuentra en el cable de masa (negativo) de todo el faro. Es crucial asegurarse de que el remolque tenga la iluminación adecuada, ya que es un requisito legal.
Para garantizar la visibilidad y el cumplimiento de la normativa, las lámparas y reflectores de un remolque deben cumplir ciertas condiciones:
- La mitad (50%) de la superficie aparente de la lámpara o reflector debe ser visible directamente delante/detrás del remolque, según corresponda.
- Si no se cumple la anterior, lámparas o reflectores adicionales totalmente visibles que satisfacen todos los requisitos para las lámparas/reflectores anteriores deben estar activados/visibles.
- Cada lámpara y reflector deben colocarse de manera que proporcionen una "superficie aparente". Al menos el 50% de esta "superficie aparente" debe ser visible desde cualquier punto dentro de los ángulos relevantes.
Existen normativas específicas sobre la altura de las lámparas y reflectores:
- 'A': Menos de 750 mm sobre el nivel del suelo (para lámparas de posición delanteras, reflectores retro y indicadores).
- 'B': 750 mm o más sobre el nivel del suelo (para lámparas de posición delanteras, reflectores retro y indicadores).
- 'Ar': Reflector retro delantero a menos de 750 mm sobre el nivel del suelo.
- 'Br': Reflector retro delantero a más de 750 mm sobre el nivel del suelo.
- 'C': Luces de posición traseras y luces de freno de 1500 mm o más sobre el nivel del suelo. Indicadores y reflectores traseros de 750 mm o más sobre el nivel del suelo.
- 'D': Luces de posición traseras y luces de freno a menos de 1500 mm sobre el nivel del suelo.
- 'E': Luces de posición traseras, luces de freno, indicadores y reflectores traseros a menos de 750 mm sobre el nivel del suelo.
Además, los reflectores traseros deben estar orientados predominantemente hacia atrás. El ancho máximo de las marcas no debe superar los 60 mm, y la altura máxima debe ser lo más cercana posible a la parte superior del cuerpo del remolque.
Un remolque se define como un vehículo que tiene un grupo de ejes hacia el extremo trasero de la longitud de su superficie de transporte de mercancías, de manera que se impone una carga significativa en el vehículo de arrastre. Un remolque cerrado, diseñado para usarse como una casa móvil o vivienda cuando está estacionado, o un remolque equipado permanentemente con un techo plegable y plegable (como un remolque para autocaravanas), se considera una caravana. Un remolque de uso general con un espacio de carga, delimitado por lados verticales, incluye una caja de remolque equipada con una cubierta pero que no está equipada como una caravana.
Creación de Diagramas de Cableado
Para crear diagramas de cableado de forma eficiente, herramientas como EdrawMax pueden ser de gran ayuda, ofreciendo plantillas fáciles de personalizar y una amplia variedad de símbolos para diseñar tus propios esquemas eléctricos.
