El Anillo Inmovilizador Fiat: Un Guardián Electrónico del Arranque
El sistema inmovilizador, también conocido como antirrobo, es una característica de seguridad esencial en los vehículos Fiat modernos. Su propósito principal es verificar la autenticidad de la llave utilizada para arrancar el motor, impidiendo el funcionamiento del vehículo si no se reconoce la llave correcta. Este complejo sistema, a menudo integrado de forma discreta, se compone de varios elementos clave que trabajan en conjunto para proteger el automóvil contra el robo.
Componentes Fundamentales del Sistema Inmovilizador

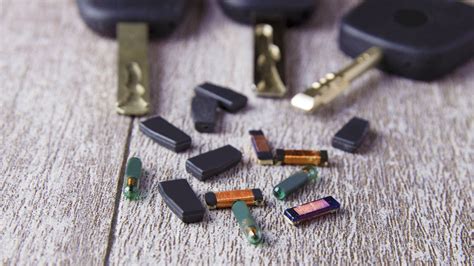

En el corazón del sistema inmovilizador Fiat se encuentra el chip emisor del tipo transponder, alojado dentro de cada llave. Este chip es una pieza de tecnología diminuta pero vital, que no requiere una fuente de alimentación propia para operar. Su funcionamiento se basa en la inducción electromagnética.
Cuando la llave se acerca al conmutador de encendido, que alberga la antena (también conocida como "anillo") del inmovilizador, se inicia un proceso de comunicación. La unidad lectora, que en ese momento actúa como antena, genera un campo magnético variable. Este campo es el que energiza el chip transponder de la llave, permitiéndole emitir su código secreto.
Es crucial que el chip esté perfectamente situado en su alojamiento y que la antena reciba la señal correctamente. Si el chip no se monta en la posición correcta, o si hay una apertura accidental del mango de la llave, la influencia del campo magnético puede verse comprometida, impidiendo la correcta comunicación.
El Proceso de Reconocimiento y Programación
Una vez que el chip transponder de la llave ha sido energizado por el campo magnético de la antena, emite su código en forma de tren de impulsos. La unidad lectora (la antena) recibe este código y lo transmite a la centralita de control del motor (ECU) o, en el caso de motores diésel, al componente DDS (Dispositivo de Parada de Motor) si este está integrado.
La ECU, que está indisolublemente unida al sistema inmovilizador, compara el código recibido de la llave con el código principal (Master Code) que tiene memorizado. Si ambos códigos coinciden, la ECU autoriza el arranque del motor. En caso contrario, el sistema de inmovilización se activa, impidiendo que el motor funcione.
El proceso de programación de nuevas llaves es una función importante del inmovilizador. Esto es necesario en casos de extravío o rotura de la llave. La programación de una nueva llave implica que el sistema memorice el código de esa llave específica. Esta programación puede requerir la utilización de la Code Card, una tarjeta que contiene códigos secretos, y a menudo implica una secuencia de acciones específicas, como pisar el pedal del acelerador a fondo o utilizar un scanner de diagnóstico.
En algunos sistemas, el código puede ser introducido manualmente utilizando el pedal del acelerador o mediante un scanner. Para programar una nueva llave, se debe colocar el contacto, introducir la llave que se pretende programar, accionar el encendido durante un breve periodo (por ejemplo, 2 segundos), y luego, para el proceso de memorización, accionar el encendido durante 3 segundos.
El Testigo CODE: Indicador de Funcionamiento
El testigo CODE, una luz indicadora situada en el tablero de instrumentos, juega un papel crucial en la comunicación entre el sistema y el conductor. Este testigo está dirigido por la centralita Fiat CODE y se ilumina o parpadea para indicar el estado del sistema inmovilizador.
Si la ECU es virgen (es decir, no ha sido programada con ningún código), el motor podría arrancar inicialmente, pero el vehículo no estaría protegido por el sistema antirrobo. Cuando el sistema funciona correctamente, el testigo CODE se apaga una vez que la llave ha sido reconocida y el motor está listo para arrancar.
Si el testigo CODE se enciende de forma persistente o parpadea de manera anómala, suele indicar una avería en el sistema. Esto podría deberse a que la ECU ha recibido un código incorrecto, a que la llave no ha sido reconocida, o a un problema más general en el sistema inmovilizador o la ECU del motor.
Causas Comunes de Fallos en el Inmovilizador
A pesar de su fiabilidad, el sistema inmovilizador puede experimentar fallos. Las causas más comunes incluyen:
- Batería baja en la llave o telecomando: Si la batería del mando a distancia de la llave está baja, el chip podría no enviar la señal correctamente.
- Chip de la llave dañado o descodificado: Golpes fuertes a la llave o la exposición a líquidos pueden dañar el chip transponder.
- Conexiones eléctricas defectuosas: Problemas en los cables o conectores de la antena, el módulo del inmovilizador o la ECU del motor pueden interrumpir la comunicación.
- Antena dañada: La antena, también conocida como "anillo", puede sufrir daños debido a problemas eléctricos o desgaste.
- Pérdida de sincronización del módulo del inmovilizador: En ocasiones, el módulo del inmovilizador puede perder la sincronización con la ECU.
- Falla electrónica: Componentes internos del módulo del inmovilizador o de la ECU pueden fallar.
- Llave no codificada: Intentar arrancar el vehículo con una llave que no ha sido programada para ese coche activará el inmovilizador. Esto también ocurre si el chip no se monta en la posición correcta.
En algunos casos, el inmovilizador puede bloquear el arranque del motor deshabilitando componentes esenciales como la bomba de combustible, la bobina de encendido o los inyectores. En los motores diésel, además, puede bloquear el relay de "pare", impidiendo la inyección de combustible. En ocasiones, incluso puede bloquear la columna de dirección.
Solución de Problemas y Procedimientos de Emergencia
Ante una falla del inmovilizador, la recomendación general es acudir a especialistas debido a la complejidad del sistema. Un técnico cualificado escaneará el vehículo con un equipo de diagnóstico adecuado para identificar la causa exacta del problema. La solución puede variar desde una simple reprogramación hasta el reemplazo de componentes como la antena o el módulo del inmovilizador.
Si se produce una avería en el sistema, es posible que el vehículo no reconozca la señal de la llave. Esto puede resultar en que el motor arranque por unos segundos y luego se detenga, o que simplemente no arranque en absoluto. Si el problema persiste, se puede intentar cambiar la antena.
En situaciones donde el inmovilizador impide el arranque, una de las primeras acciones a considerar es probar con otra llave. Si el defecto persiste, se debe revisar la antena. Si existe una avería en el sistema, la luz del testigo CODE puede permanecer encendida o parpadear.
En el caso de problemas con la ECU, si la centralita de control del motor está aún VIRGEN, el motor podría arrancar sin protección. Si la ECU ha sido reemplazada y está virgen, es posible que el motor arranque, pero el vehículo no esté protegido. En este escenario, es necesario programar el inmovilizador con el código correspondiente a la nueva ECU.
Para la primera memorización de las llaves, esta se realiza habitualmente en fábrica. Sin embargo, en caso de necesidad, se puede realizar un procedimiento de reprogramación. Este proceso puede implicar el uso de la code card y la realización de secuencias específicas con el contacto y el pedal del acelerador. Por ejemplo, se debe colocar el contacto, pisotear el acelerador a fondo, y luego, al pulsar el acelerador, las luces de los intermitentes deben corresponder a los dígitos de la code card.
La Llave Maestra y la Evolución del Sistema
Históricamente, algunos sistemas Fiat incluían una Llave Maestra, una llave especial con la capacidad de programar o reprogramar otras llaves. No era posible el reemplazo directo de esta llave maestra. En caso de pérdida, el procedimiento implicaba sustituir los bombines (especialmente el del conmutador de arranque) e introducir la llave MASTER nueva. Si se extraviaba la llave maestra, se debía conseguir una llave mecánica y seguir el Procedimiento De Emergencia.
Sin embargo, en el Fiat Code de 2da Generación, el concepto de llave maestra ha sido eliminado. En estos sistemas más modernos, la programación de nuevas llaves se realiza a través de procedimientos específicos que a menudo requieren herramientas de diagnóstico avanzadas y la intervención de personal técnico cualificado.
Modelos Fiat Afectados y Consideraciones Adicionales
Diversos modelos de Fiat han experimentado problemas relacionados con el sistema inmovilizador, incluyendo:
- Fiat Punto II (188)
- Palio / Siena (con diversas motorizaciones y ECUs como MM 1G7 TERM, MM 1AB/1AF)
- Bravo / Brava (con motorizaciones de 1370 CC, 1747 CC ECU HITACHI, 2.0 20 V MULTIPUNTO Motronic M2.10.4, 1.6 16V MULTIPUNTO ECU MM 1AB/1AF)
- Alfa Romeo 145/156/166 (con motorizaciones Twin Spark, V6, y Turbo Diesel JTD Common Rail)
Es importante destacar que la antena (anillo) del inmovilizador es un componente que puede ser reemplazado sin mayores inconvenientes. Sin embargo, una centralita nueva (ECU) requerirá ser codificada según el procedimiento descrito para poder funcionar correctamente con el sistema inmovilizador del vehículo.
En el caso de que el sistema inmovilizador esté defectuoso o haya sufrido alguna avería, puede manifestarse de diversas maneras, como la luz del inmovilizador encendiéndose en el tablero, el motor no arrancando, o incluso el motor apagándose repentinamente mientras el vehículo está en marcha.
🔑¿Qué es y cómo funciona el INMOVILIZADOR de un COCHE? ¿Cómo COPIAR una LLAVE? - BMW E46
El sistema inmovilizador, aunque a veces causa inconvenientes, es un componente fundamental para la seguridad de los vehículos Fiat, disuadiendo eficazmente el robo y protegiendo la inversión del propietario. La correcta comprensión de su funcionamiento y las posibles causas de fallo permite abordar los problemas de manera más eficiente y mantener el vehículo operativo y seguro.
